模块作用:
在Simulink中,处理一些数据仲裁功能可以通过真值表进行处理。
模块介绍:
变量创建:

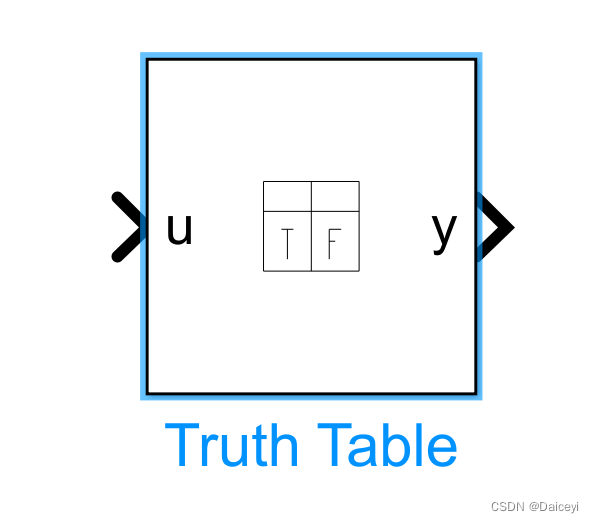

真值表 Truth Table 在simulink中如下图所示,
其中u是作为输入判断信号,y是作为判断后的输出信号;

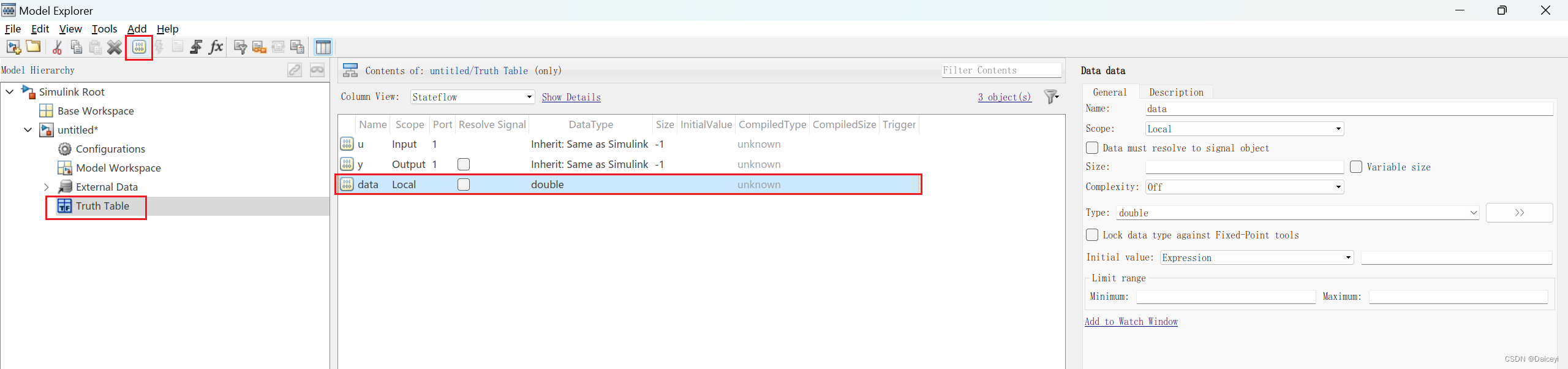

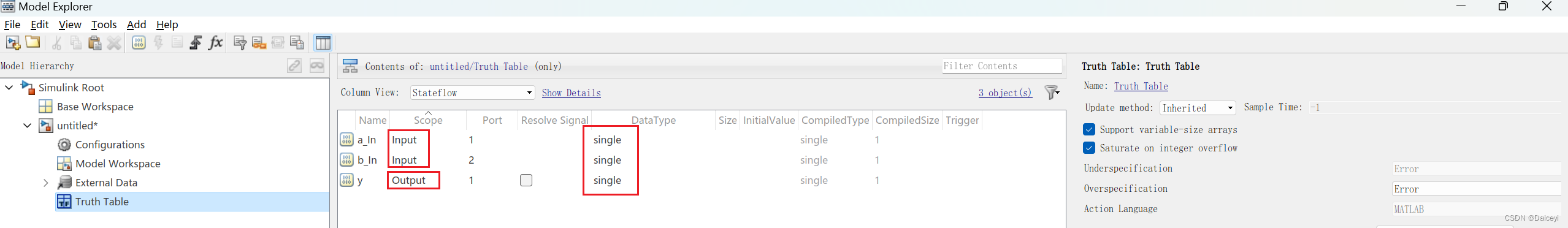

一般情况下,真值表是作为仲裁作用 ,其输入变量是多个输入信号,可以在Model Explorer中添加输入及输出变量,以便符合设计需求。其中添加输入输出变量可参考下图,
可按照以上标号顺序对真值表信号进行创建。
内部元素:

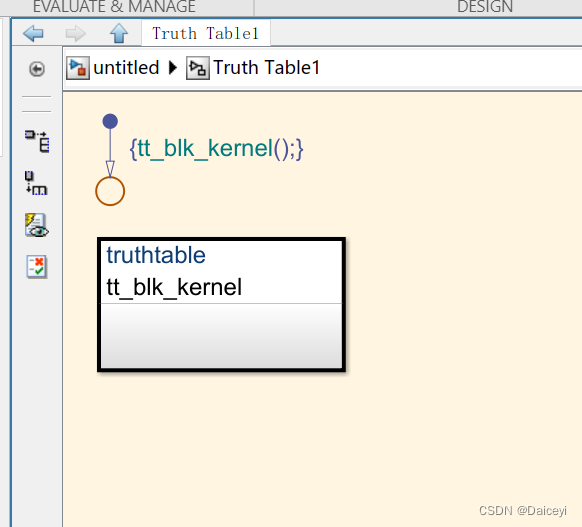

双击打开真值表,首先会弹出这种状态机+函数框架,

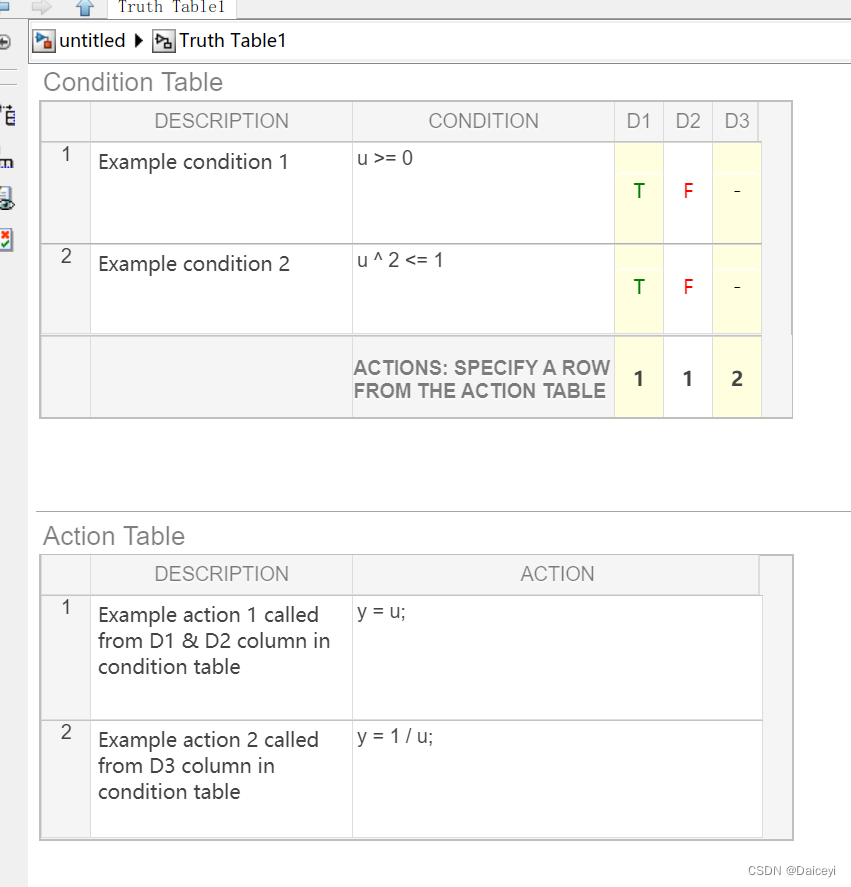

随后就会弹出如下所示窗口,
真值表包含二部分,一是Condition Table,二是Action Table,
Condition Table中可以在Description列 添加条件描述、Condition列添加对应工况的条件、Dx列基于条件填写对应的执行结果。
Action Table中可以在Description列 添加描述、Action列添加对应工况的执行结果、其中执行结果列对应的序号填写在Condition真值表的执行行。
举例应用:
应用例子:
例1:若a_In =1,y_Out = 0.1; b_In =2,y_Out = 0.02 ; ,y_Out = 0。
以上例子可以通过C代码进行实现,直接利用IF-ELSE实现,不仅简单而且容易编写;但对于多输入,C代码编写容易出现多层嵌套的缺点,如若利用Simulink模块-真值表Truth Table就可实现高效仲裁的简便处理。
创建真值表:
通过真值表实现例1,如下:

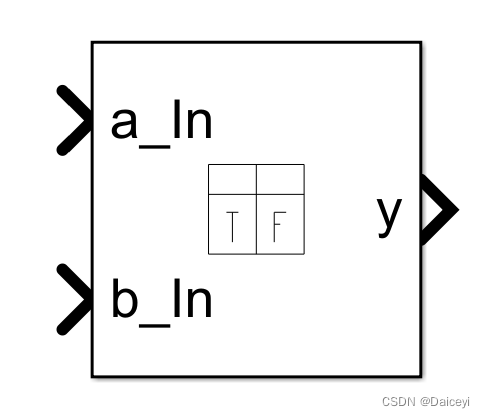

1.通过Model Explorer 修改或者添加输入变量相关参数,外部接口如下图所示;
2.双击点击进入真值表,修改描述、条件及执行结果;
以下图示 可解释为:
当(a_In =1 && b_In != 2)时,y_Out 执行1动作(描述为A),y_Out = a_In/10 = 0.1。
其中D列中的 "- T F" 依次表示 True或False、True、False;
其中填写 “-” 还是 “F” 或者 填写 “-” 还是 “T” 会影响最终输出结果。
仿真结果:
1.条件为真,设定“T”,其余设定“-”

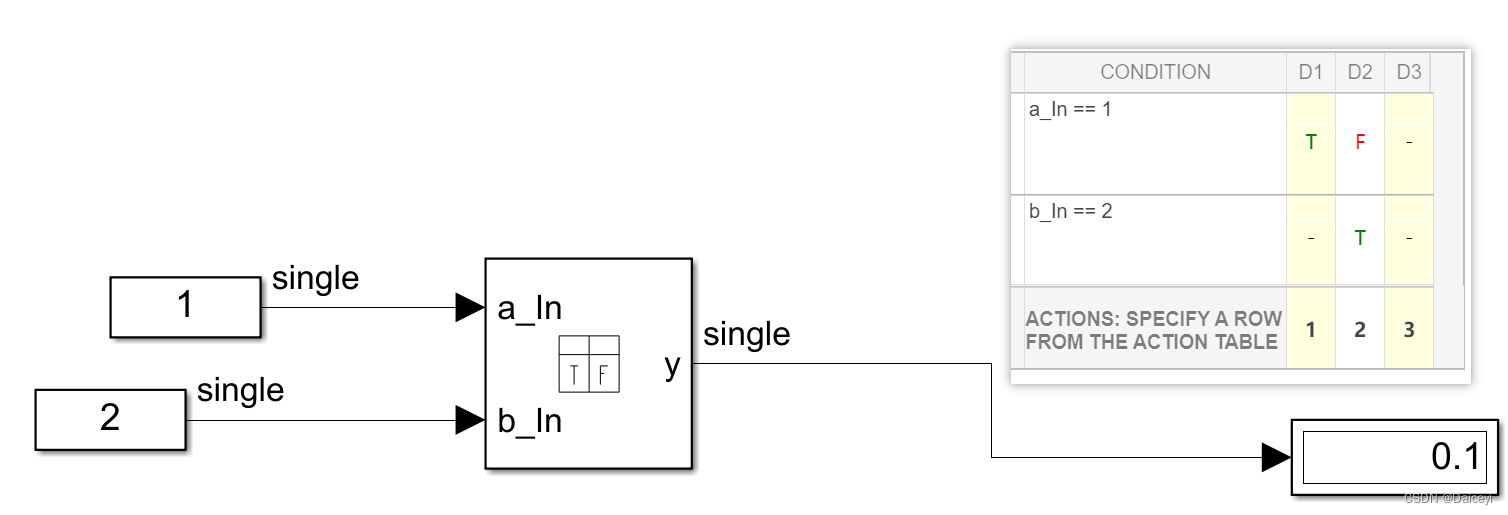

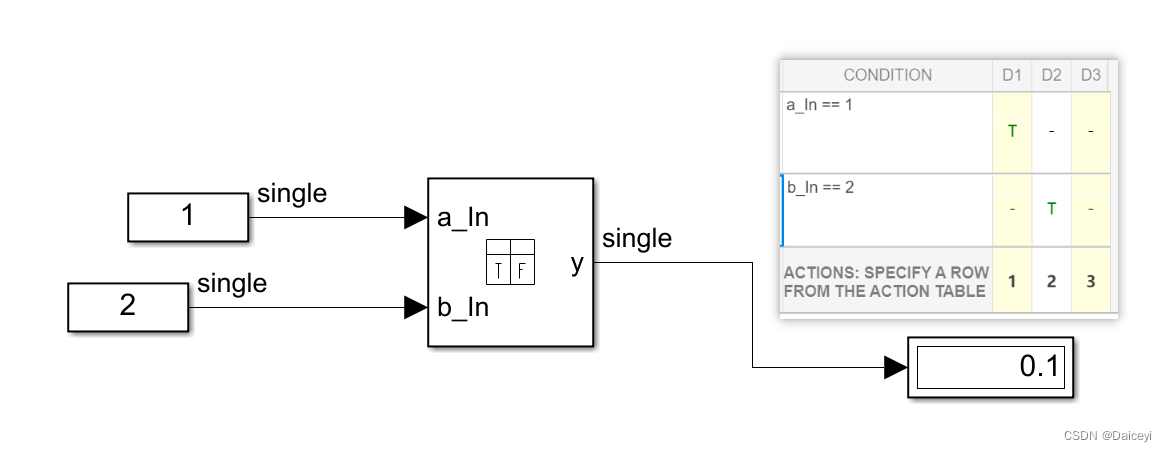

1.1.输入条件均为真,执行1,仿真结果如下:
、

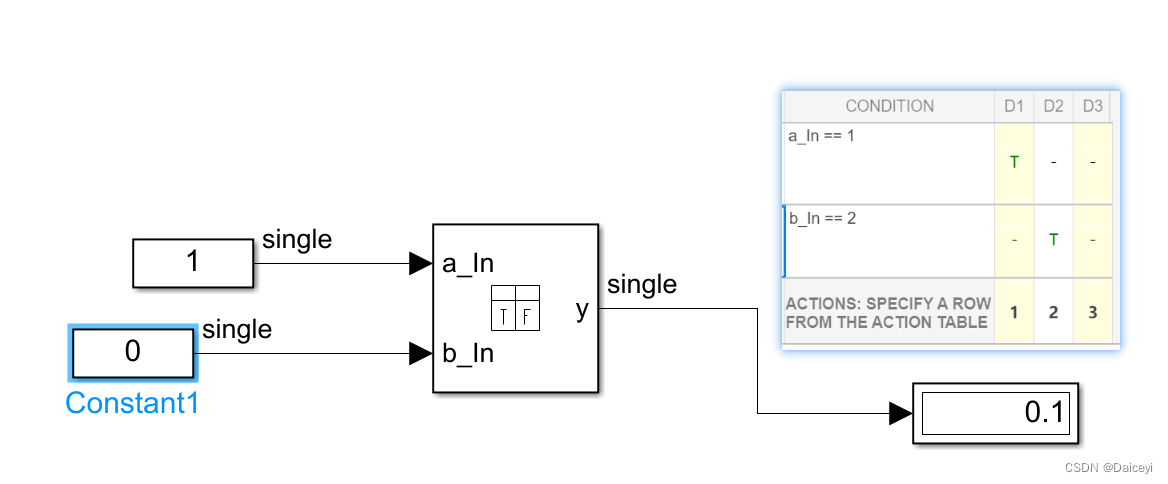

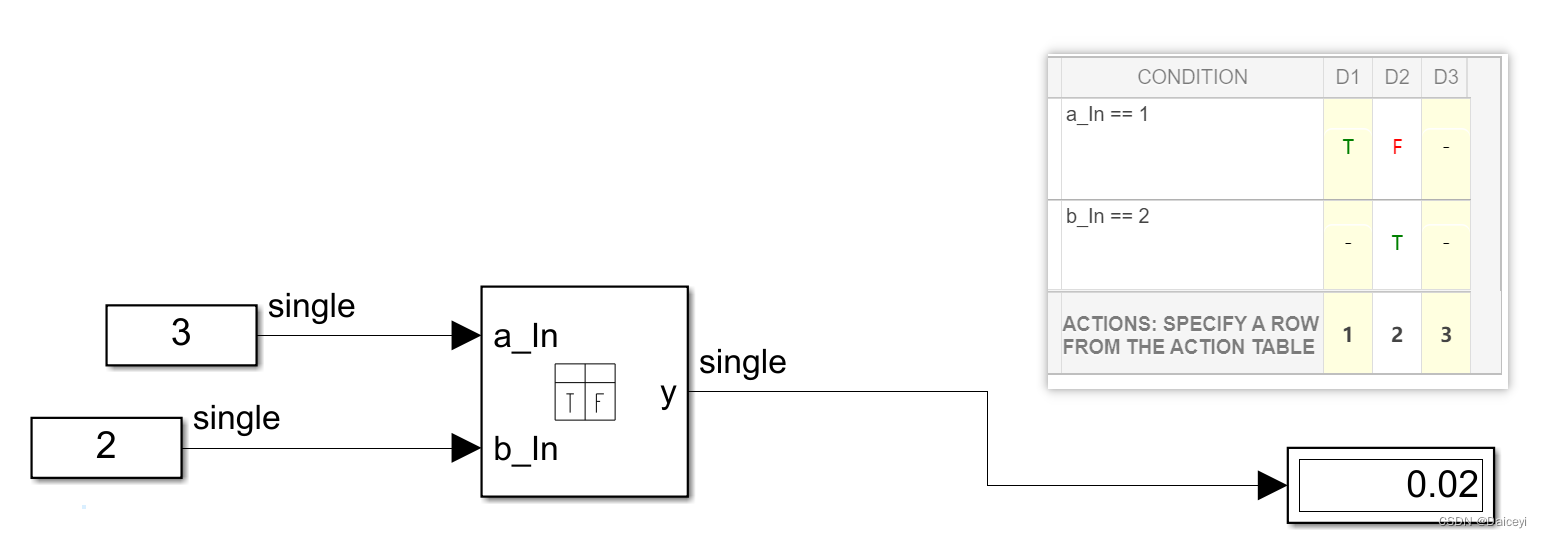

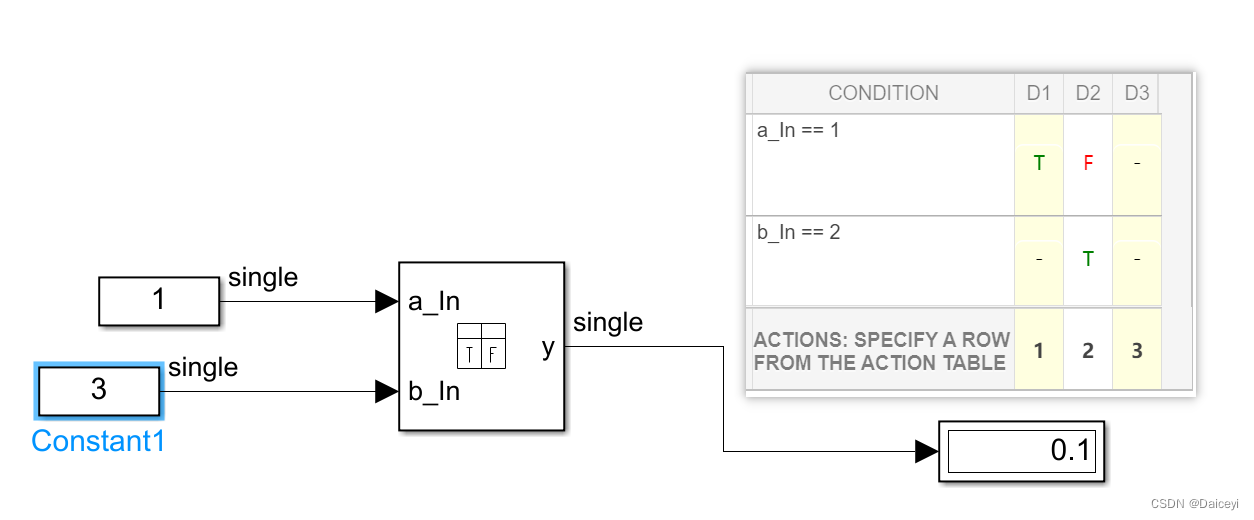

1.2.输入条件任一项 为假,执行结果为条件为真一项 对应的输出,仿真结果如下:

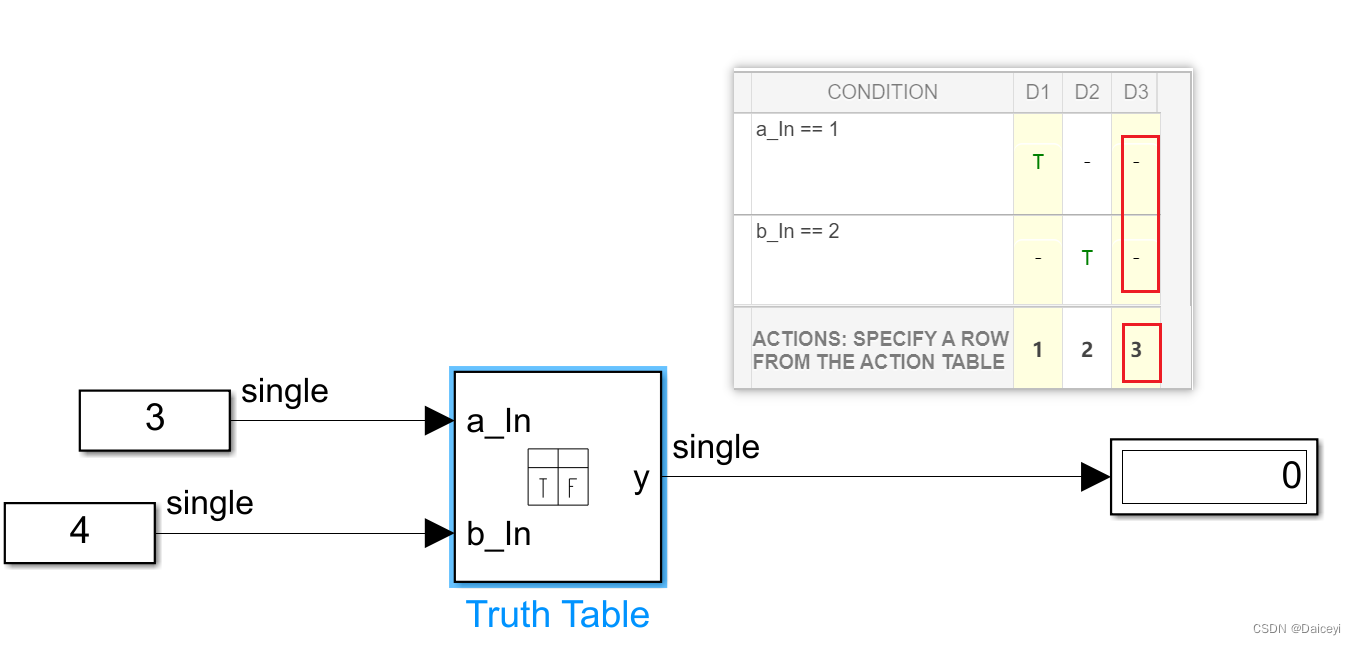

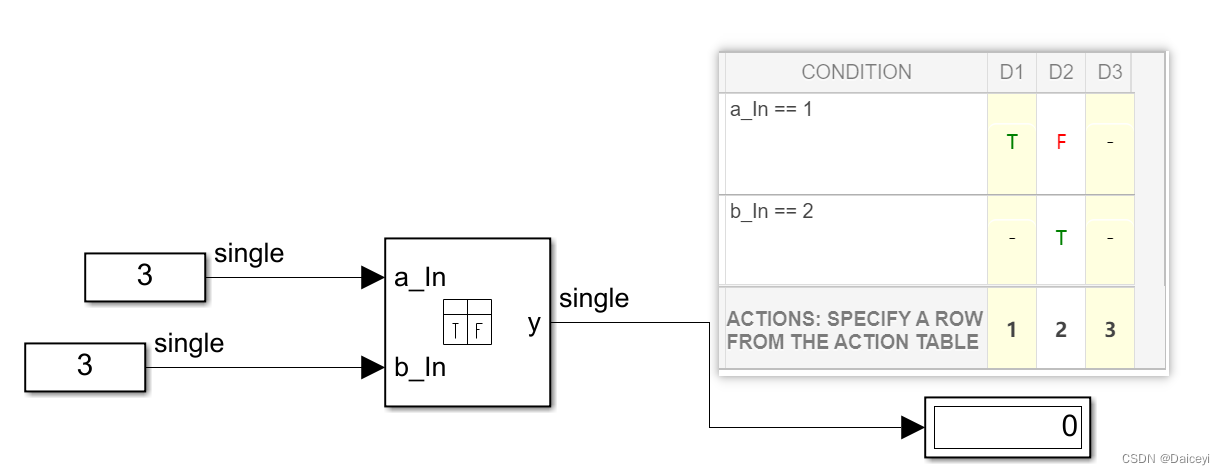

1.3.输入条件均为假,执行3,仿真结果如下:
2.D1列,a_In == 1条件为真,设定“T”, b_In == 2条件为假,设定“F”;其余为“-”;

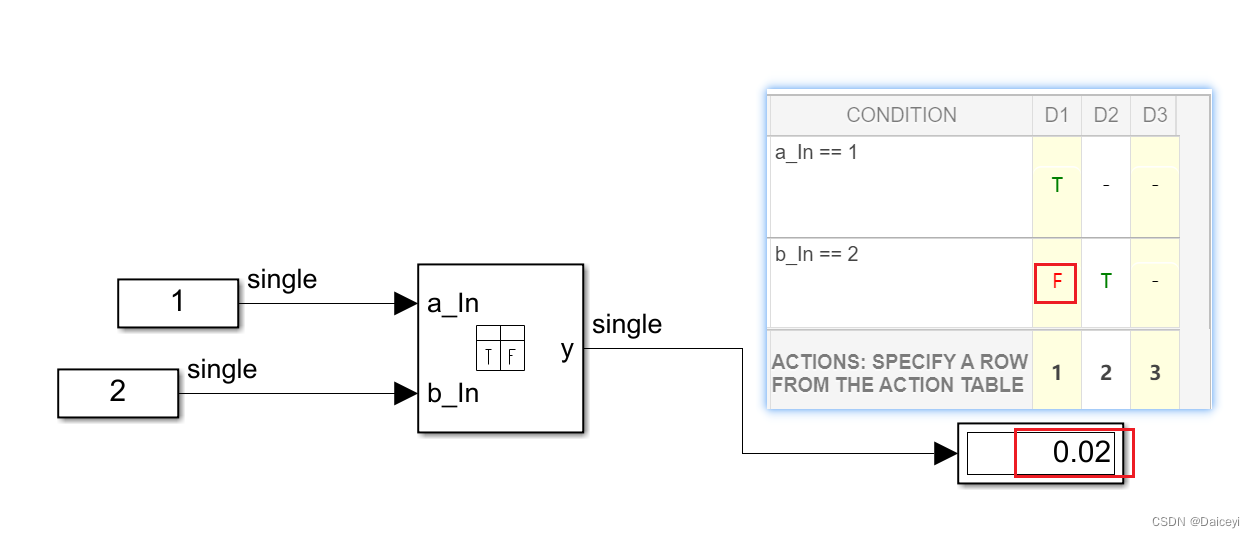

与1仿真差异点:输入条件均为真,但输出执行2,仿真结果为0.02。
3.D2列,b_In == 2条件为真,设定“T”, a_In == 1条件为假,设定“F”;其余为“-”;
仿真结果与1一致。

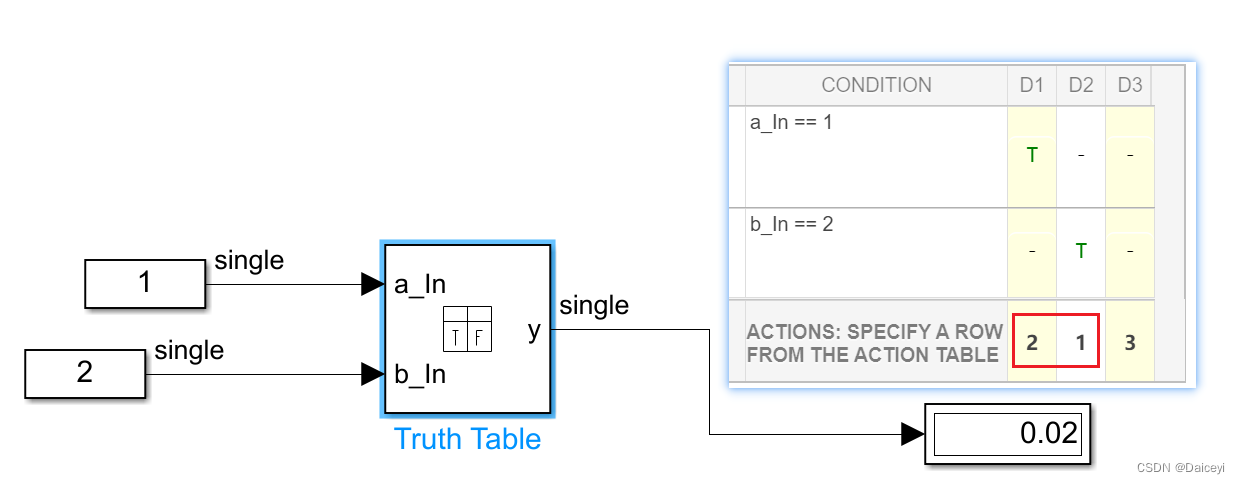

4.基于1.1改变执行结果顺序
输入条件均为真,执行2,仿真结果如下:
结论:
基于以上,对于优先级高的工况可以 基于输出需求 设定执行端Action序号实现(见仿真结果 4.),对于具体工况具体条件需详细说明设定“F”,可以避免不一致的输出 导致不正确的结果(对比2及1.1)。
