Superio进入寄存器配置空间详细操作

一、准备好主板和软件

准备好主板和RW软件，将类似下图中的RW软件全部拷贝到U盘中，然后插入到USB口中。。

二、 启动主板，进入internal SDK shell界面。

进入如下操作

2.1、输入FS0：进入U盘路径，一般都是FS0。

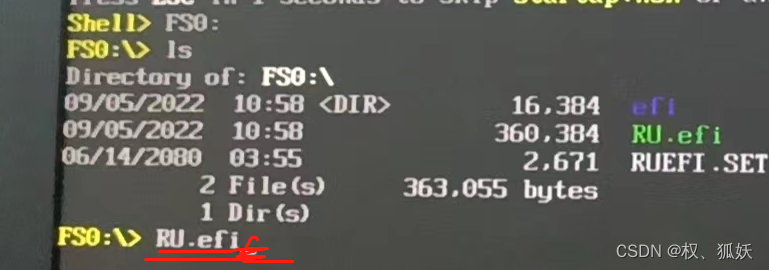

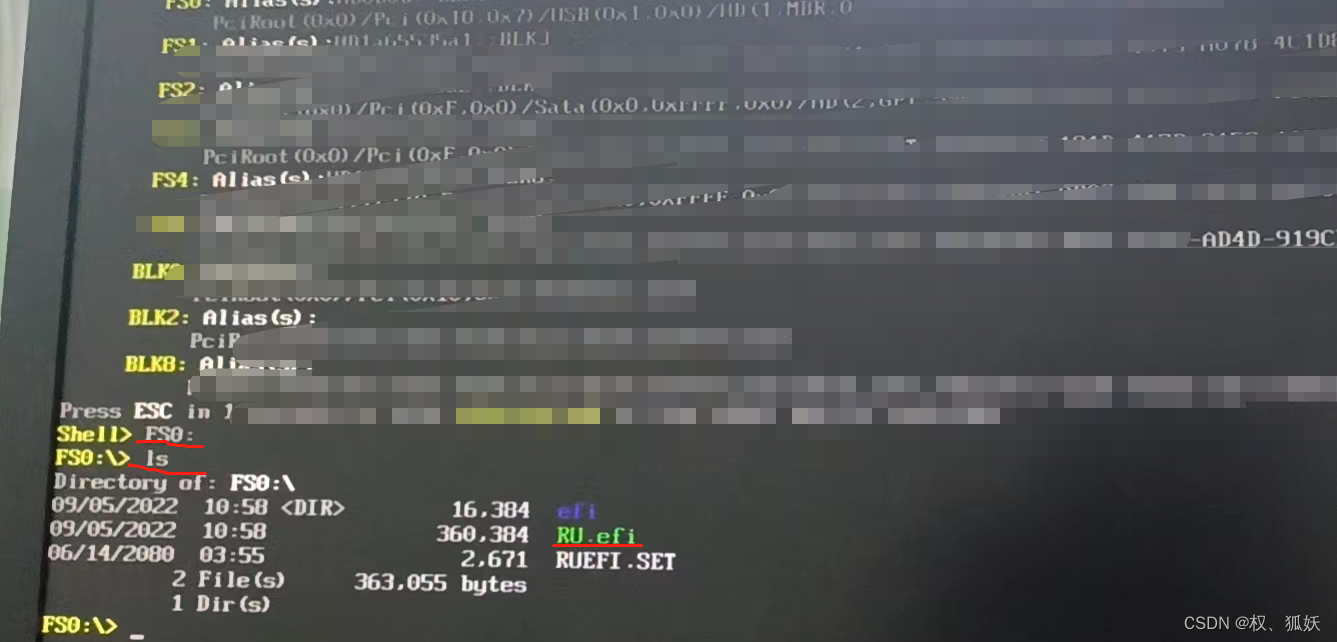

2.2、找到你的RW软件，以.efi扩展名的文件，输入该文件名回车。如下图

2.3、接下来会进入如下的界面。

三、 进入 Pnp Mode

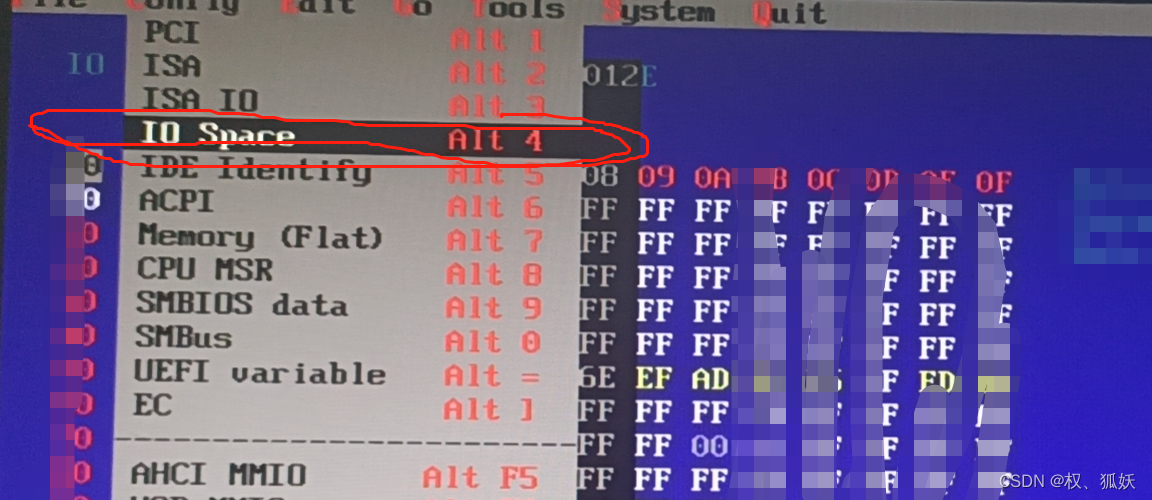

3.1、输入alt + c 进入Config选择菜单，通过键盘的上下移动键选择IO Spec，并回车，回车完了后别动，保持着后面会用到。

3.2、根据Superio芯片参考手册，找到Configuration这一项，就可以看到相关步骤（这里以IT8673F为例）。

3.2.1、找到Configuration标题，定位到具体的页面，可以看到如下图的说明。

图 1

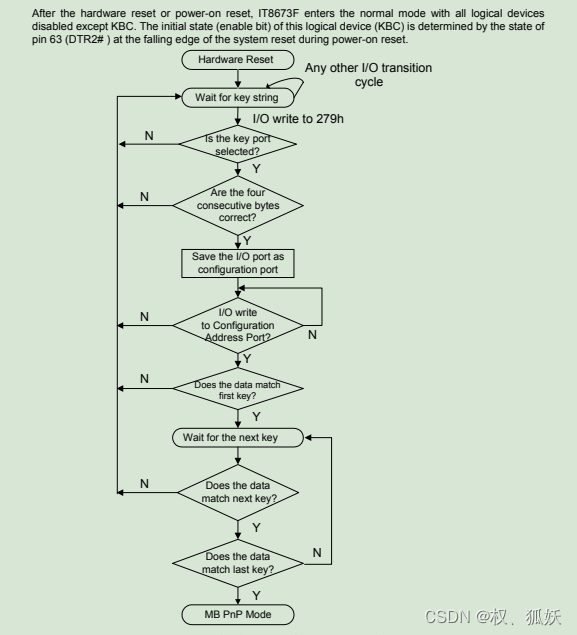

  图1是配置序列描述，就是一个流程图看不懂没有关系，只要知道有这么一个流程就行。接下来的才是重点。下图，有三个步骤，完成这三个步骤好像就是完成了图1描述的配置。

图2

3.2.2、看图2有没有头皮发麻，反正对我来说肯定是的。接下来我们来进行他说的第一步“Enter the MB PnP Mode”，步骤描述翻译过来是说：

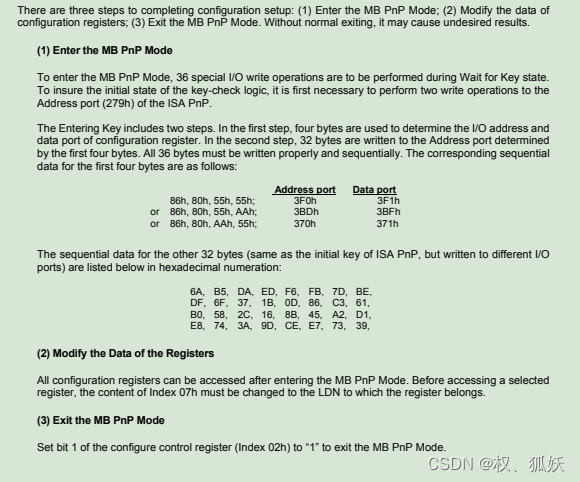

  “进入MB PnP模式需要在“Wait for Key state”过程中进行36次特殊的I/O写操作。为了确保键检查逻辑的初始状态，首先需要对ISA PnP的地址端口(279h)执行两个写操作。输入键包括两个步骤。在第一步中，使用四个字节来确定配置寄存器的I/O地址和数据端口。在第二步中，32个字节被写入由前4个字节决定的Address端口。所有36个字节都必须正确且顺序地写入。前4个字节对应的顺序数据如下:

其余32个字节的顺序数据(与ISA PnP的初始密钥相同，但写入不同的I/O端口)如下以十六进制数列出:
”
  不知道各位懂吗。我当初看下来直接是懵逼的，当时在想着文档写的初学者能看懂？上网搜也没有找到一篇有关具体实现操作的文章。所以，我想帮助那些和我有同样困惑的人，让他们少走一些弯路。废话不多说直接开始。
还记得我们进入的那个蓝屏界面，接下来的所有操作都是在那个界面进行的。

3.2.2.1、Enter the MB PnP Mode的第一步，使用四个字节来确定配置寄存器的I/O地址和数据端口。

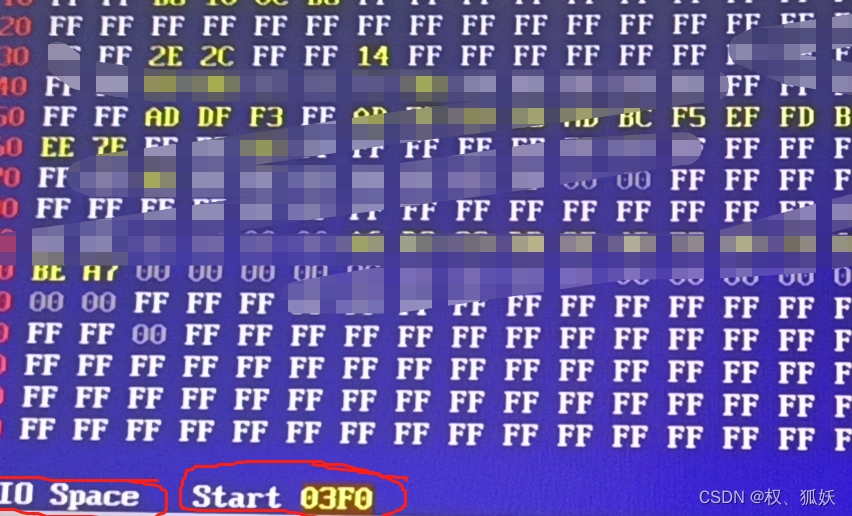

  在输入3F0或3BD或370，可以看到Start里就会显示你的输入，然后回车。接下来输入在
如下图所示的地方输入86然后回车，输入80然后回车，输入55然后回车，输入55然后回车。也可以输入86, 80, 55, AA或者86, 80, AA, 55，步骤都一样。

图3

3.2.2.2、输入余下的32各字节的数据。

  同样，也是在图3描述的位置输入如下的数据，每输入一个数据回车一次。

自此，图2中描述的步骤（1）“Enter the MB PnP Mode”配置完成。

四、现在进行图2所说的第二步“ Modify the Data of the Registers ”

第二步的描述时这样的：
  All configuration registers can be accessed after entering the MB PnP Mode. Before accessing a selected register, the content of Index 07h must be changed to the LDN to which the register belongs.
翻译过来是：
  进入MB PnP模式后，可以访问所有配置寄存器。在访问选定的寄存器之前，索引07h的内容必须更改为该寄存器所属的LDN
接下来我们进行上面描述的步骤。
  在下图中标识出来的横坐标为00（高地址），纵坐标为00（底地址）的地方输入07。图中最左边的红色字体的那一列代表寄存器的高地址，最上面的红色字体的那一行代表寄存器的低地址。

  然后，会在坐标为（00，01）的地方显示除当前LDN(Logical Device Number)是多少，如下图。

图4

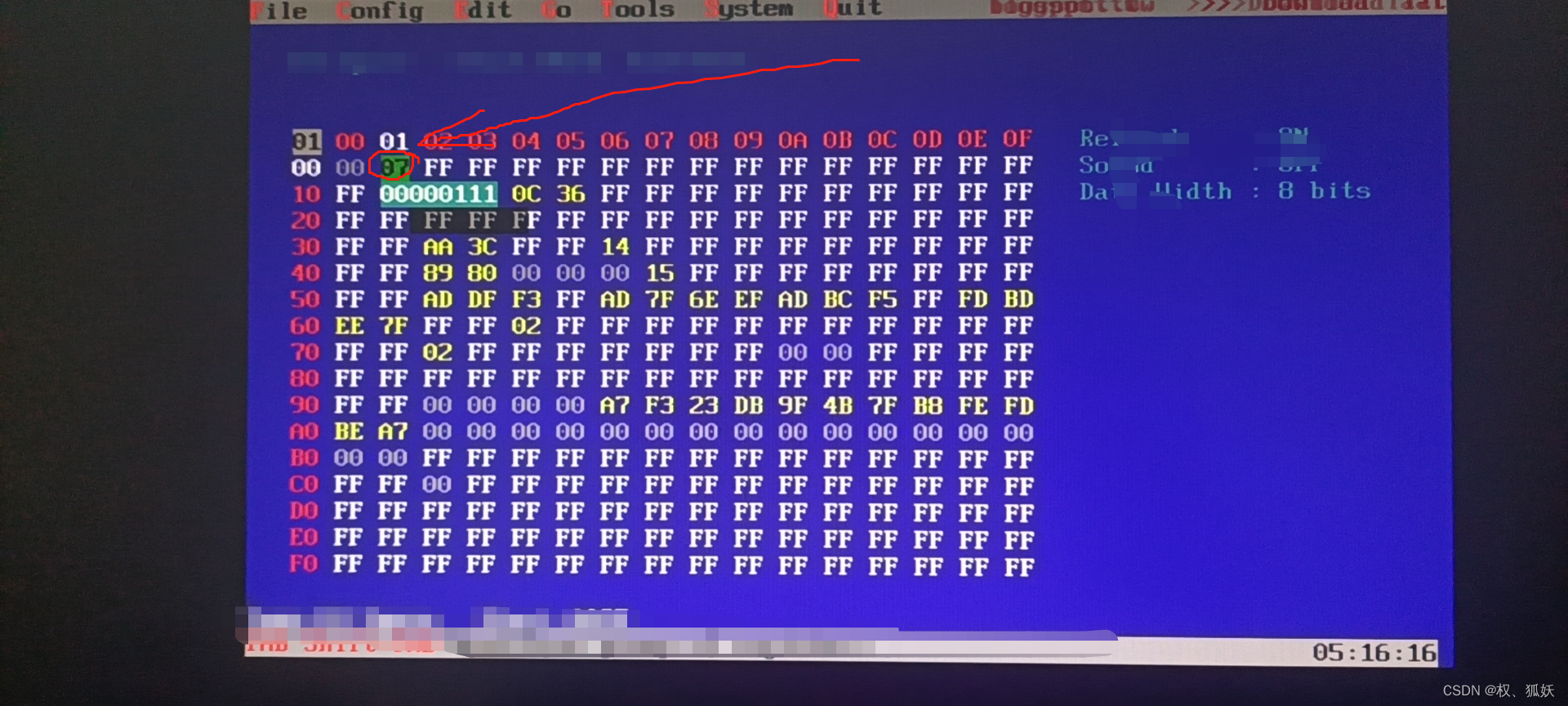

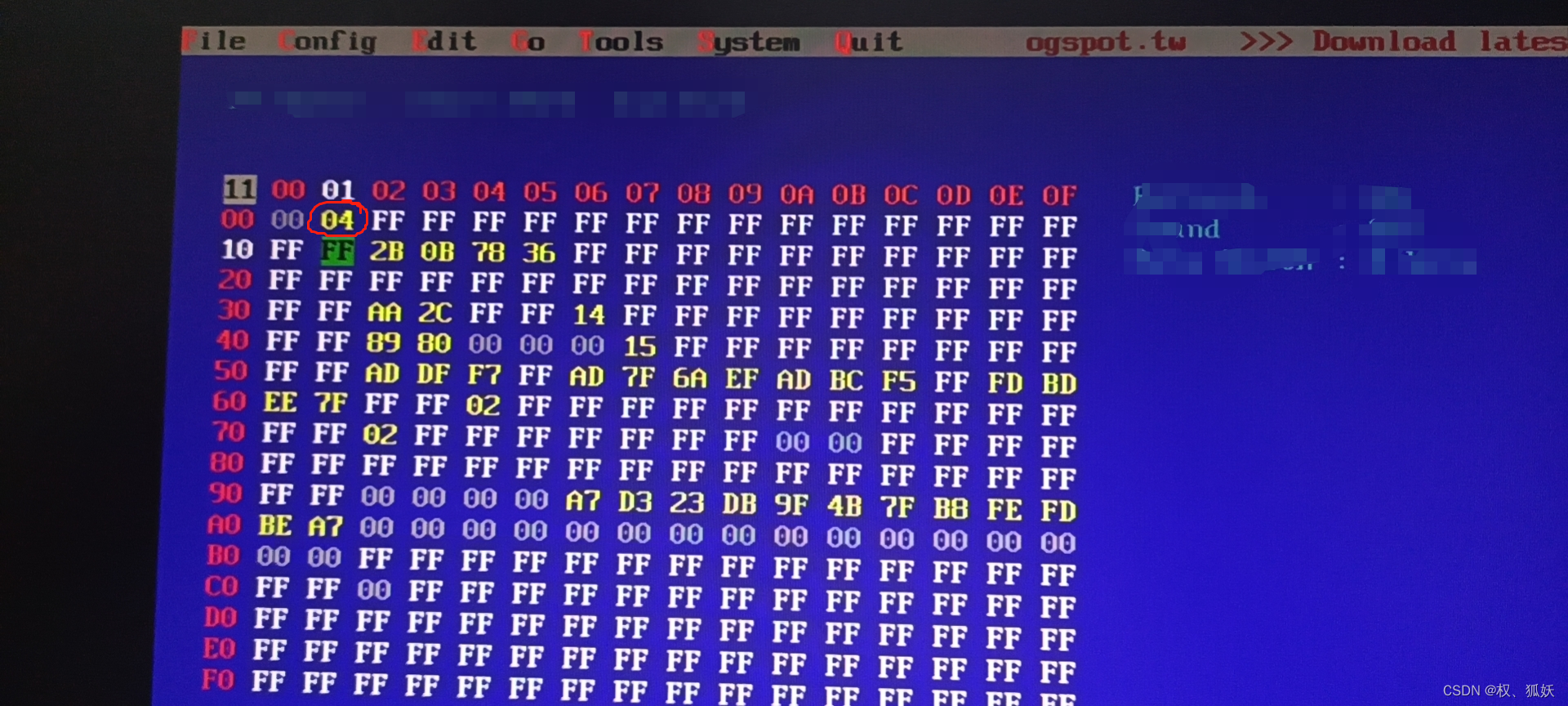

  图4显示的LDN=07，想要改变LDN就在图4中（00，01）的地方输入你选择LDN号。如下图５输入LDN＝４。

图５

图６

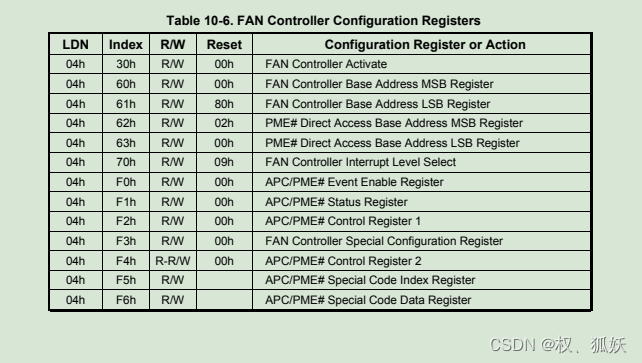

  LDN=04h（这里的h代表的时16进制）是控制风扇的寄存器的设备号。可以看到图6中还有index这一列，这一列代表的是寄存器的地址。

图7

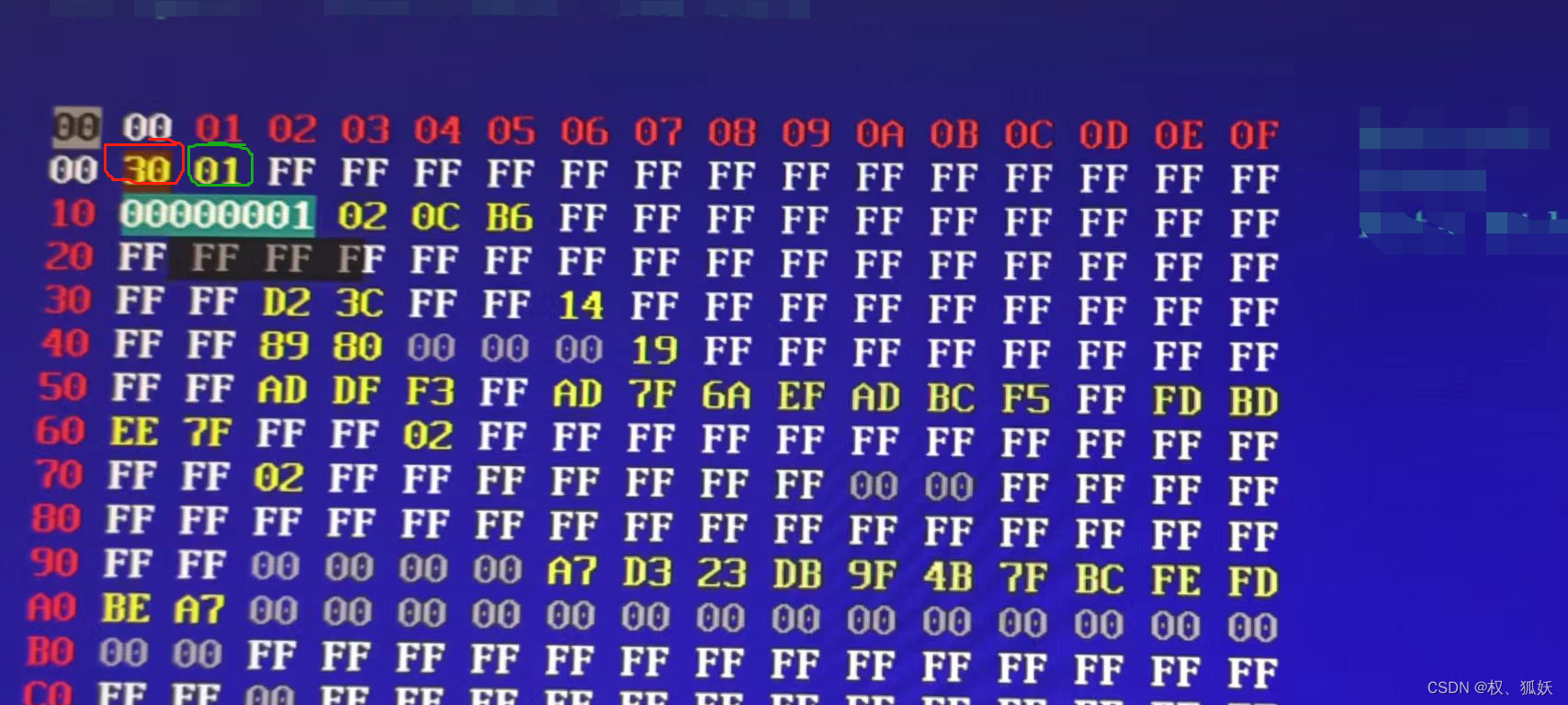

  使用方法是如图7，在（00，00）地方输入index的编号（如输入30），输入完后回车。这时候就已经是进入了index=03h的寄存器了。之后，在（00，01）的地方输入你想要给这个寄存器的值，如输入01（这里输入的数必须是16进制的数），输入完后回车。这时候你就已经完成对LDN=04的设备，下的寄存器30里面存储的值修改为了01。
修改其他的寄存器方法同上，就不再赘述。下面进行手册中最后一步Exit the MB PnP Mode

五、进行Exit the MB PnP Mode

5.1、芯片手册的描述如下

  ”Set bit 1 of the configure control register (Index=02h) to “1” to exit the MB PnP Mode“
意思是：推出MB Pnp Mode前， 必须把设置index=02寄存器的第一位设置为1。

5.2、实现退出MB Pnp Mode

  文档描述中是不是没有说应该设置哪个LDN下的index=02的寄存器呢？确实没有说。这就是告诉我们，可以在任何的LDN下进行。那么我们选择LDN=04，就是前面设置好了的LDN。那么我们可以直接在(00,00)输入index=02，然后在(00,01)处输入02，然后回车，就会重新启动设备。（可能有人会问，这里为什么不贴图，因为机器被收走了。呜呜呜呜）。
  希望对各位有帮助。
