简介

Environment Controller，即环境控制器，可以说是SIO中最复杂也是最重要的功能了，它主要包含了风扇控制、电压监测和温度监测三个模块，它们组合起来就可以实现智能风扇（Smart Fan）功能，能根据主机温度实时调节风扇转速，保证CPU能够稳定运行。

访问

在SIO关于Environment Controller这一章的SPEC中，里边所定义的寄存器是比较少的，SIO会把寄存器放在IO SPACE中，这一点我第一篇中就有讲到。访问IO SPACE就需要知道这个空间的地址，从SPEC中可以知道，是定义在LDN4中的index 0x60,0x61中，默认情况下这个地址是0x290,访问的时候还要加上0x05和0x06分别作为I/O index/data，最终为0x295/0x296。这个地址可以通过BIOS配置变更的，当然最后的验证方法是直接用RW修改0x60,0x61的值就可以很快看到结果了。在这里插入图片描述

什么是Bank

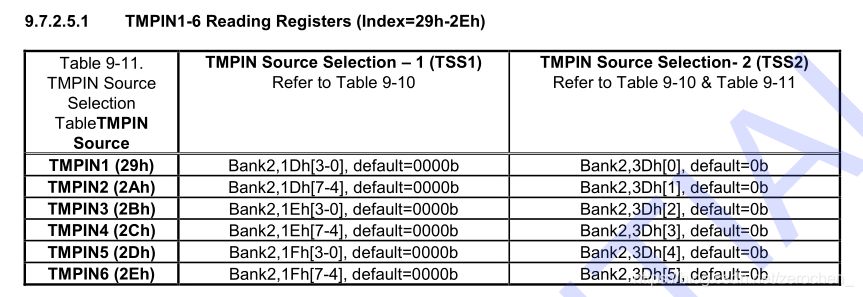

先来看一下手册中一个读取温度的寄存器：
在这里插入图片描述

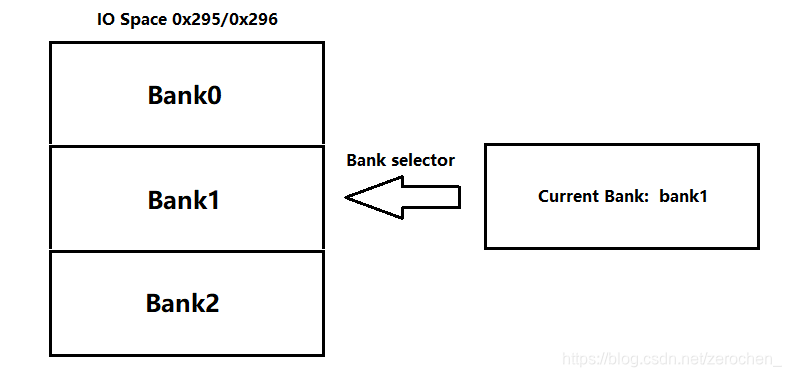

这里所写的bank2是什么意思呢？画了个简图：
在这里插入图片描述
环境控制器中由于使用的寄存器比较多，单单256个是不够的，所以使用了bank的方式来扩展，这个方法类似于LDN的寄存器，可以通过0x07来切换不同设备的寄
