基于安全冗余的智能生产线控制系统设计

在现代工业生产中，智能化和自动化技术的应用极大地提升了生产效率，但同时也对生产安全提出了更高的要求。特别是在汽车装配线等高风险作业环境中，确保设备和人员的安全至关重要。本文以某汽车装配线的安全联锁控制方案为例，详细探讨如何通过先进的自动化控制技术实现生产线的安全监控与管理，从而为智能工厂的高效运行提供可靠的保障。

一、背景与需求分析

汽车装配线通常涉及多种高精度设备和复杂工艺流程，其中机械臂的使用尤为普遍。然而，机械臂在运行过程中可能面临多种安全风险，例如安全门未关闭导致人员误入危险区域，气压不足导致设备运行不稳定，以及机械臂位置超出设定范围等问题。这些问题若未及时处理，可能导致设备损坏或人员伤亡。因此，设计一套完善的联锁控制方案，确保在异常情况下能够快速响应并采取措施，是智能工厂安全运行的关键。
本案例的核心需求是实时监控安全门状态、气压传感器数据和机械臂位置，并在安全门未关闭或气压低于阈值时，立即停止机械臂运行并触发声光报警。同时，为确保系统的可靠性，还需设计急停按钮作为冗余安全机制，并通过Modbus通信协议实现与上位机的实时数据交互。

二、系统架构与硬件配置

为了实现上述功能，本方案采用模块化设计，主要包括以下硬件模块：

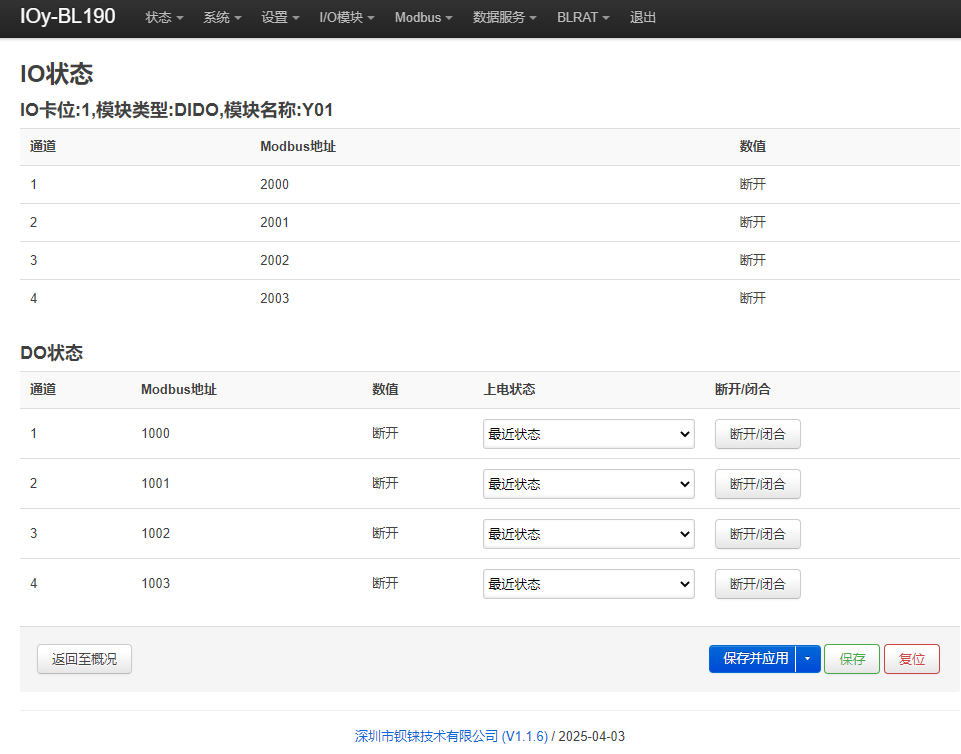

1. 数字输入输出模块（Y01）

• • DI通道1：用于检测安全门状态（地址2000），当安全门关闭时接点闭合。
  • DI通道2：用于急停按钮（地址2001），触发时强制所有DO断开，确保设备完全停止。
  • DO通道1：控制报警灯（地址1000），当安全门打开或气压不足时，DO1输出高电平以触发声光报警。
  • DO通道2：控制机械臂电源（地址1001），当安全条件不满足时，DO2输出低电平以断开机械臂电源。

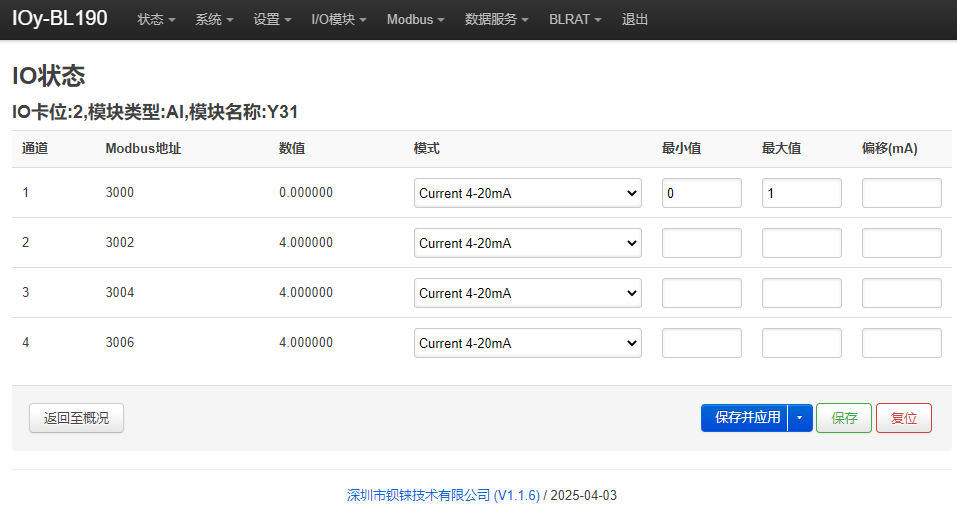

1. 模拟输入模块（Y31）

• • 通道1：用于检测气压传感器信号（4-20mA，量程0-1MPa），映射至寄存器3000，实时监测气压值。

  •

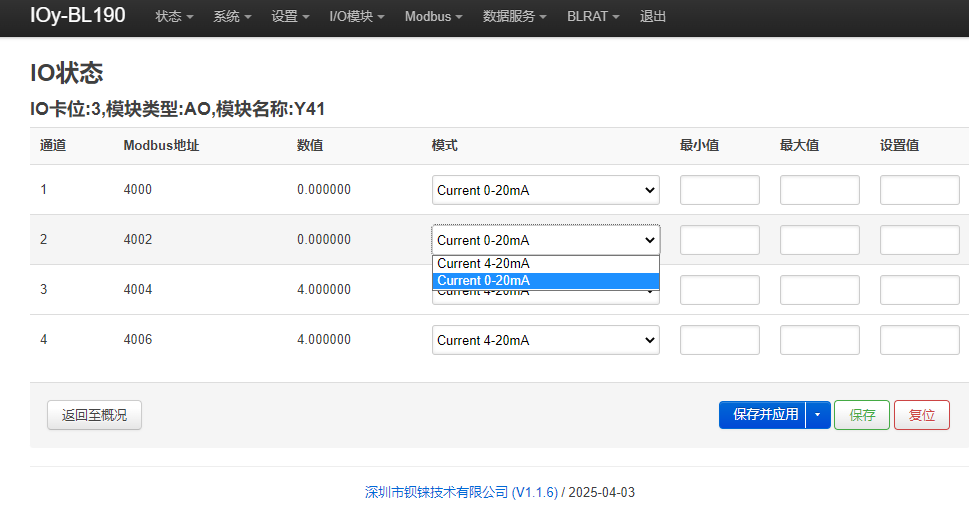

1. 模拟输出模块（Y41）

• • 通道1：用于控制机械臂速度（地址4000），根据脉冲计数判断机械臂是否超限运行，若超过阈值（10000脉冲），输出4mA信号以降低机械臂速度。

  •

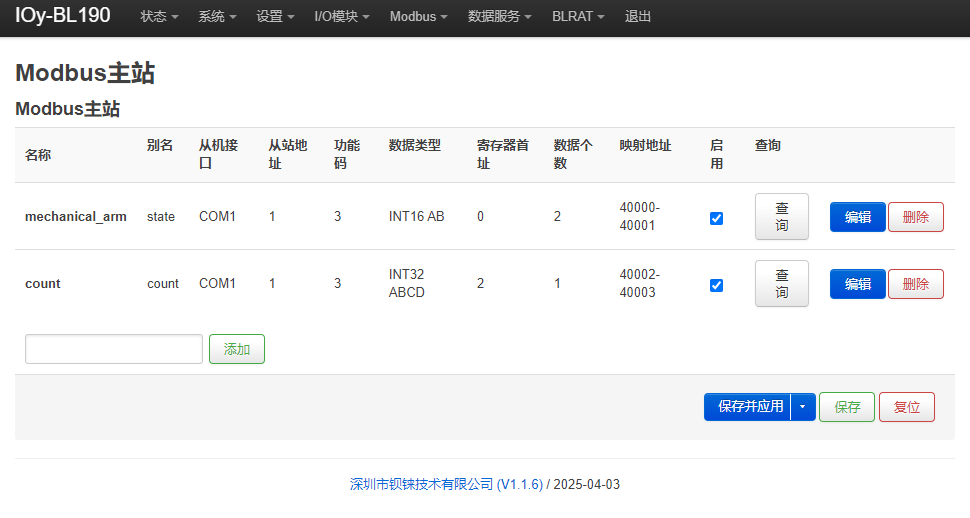

1. Modbus从站配置

• • 通过Modbus TCP协议，从站设备（如机械臂控制器）将机械臂状态、驱动器状态和编码器脉冲计数数据（保持寄存器40000-40003）上传至上位机，实现数据的实时监控与分析。

  •

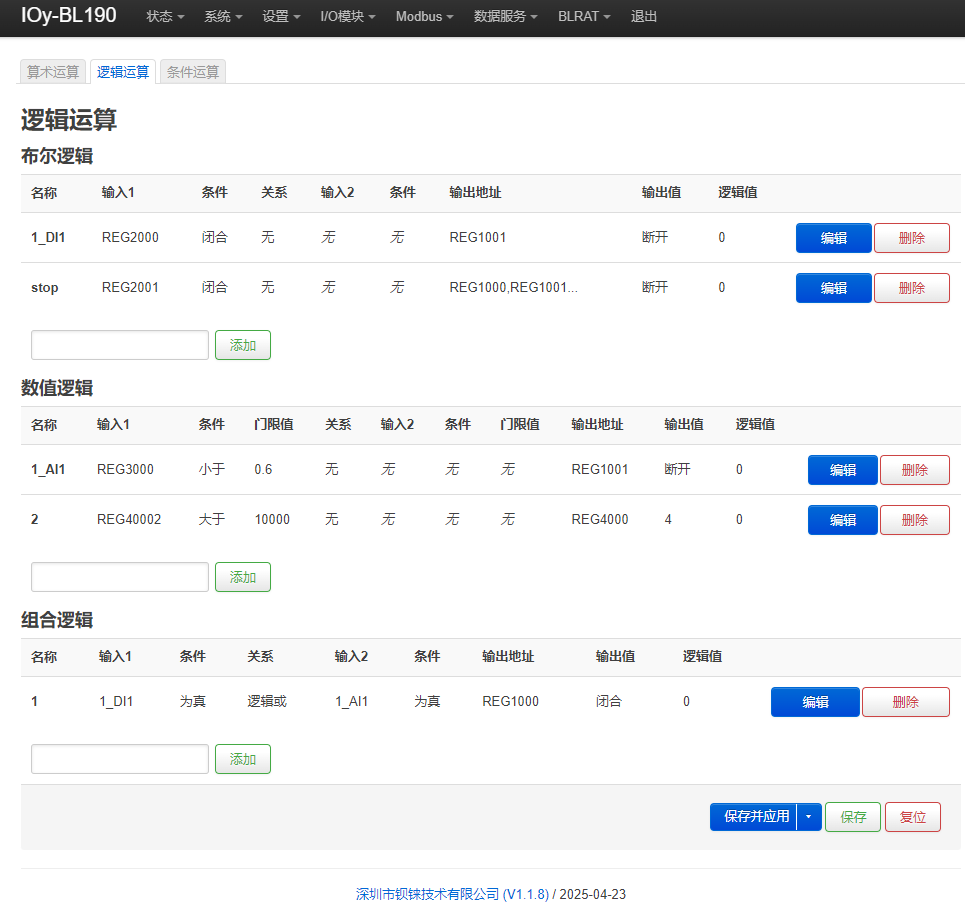

三、控制逻辑与安全冗余设计

为满足安全需求，本方案设计了以下逻辑控制规则：

1. 安全门与气压监控逻辑

• • 当安全门未关闭（DI1=0）或气压值低于0.6MPa时，立即触发报警（DO1=1）并断开机械臂电源（DO2=0）。
  • 该逻辑采用“OR”运算，确保任一安全条件不满足时都能及时响应。

1. 机械臂运行限位逻辑

• • 当机械臂编码器脉冲计数超过10000时，模拟输出模块Y41的AO1通道输出4mA信号，降低机械臂运行速度，防止因超限运行造成的安全隐患。

1. 急停按钮冗余设计

• • 急停按钮（DI2）作为独立的安全冗余模块，触发时强制所有DO输出断开，优先级高于其他逻辑控制，确保在紧急情况下设备能够快速停止。

•

四、系统通信与数据监控

为了实现生产线的智能化管理，本方案通过Modbus TCP协议构建了完善的通信机制，具体包括：

1. 上位机监控系统

• • 上位机通过Modbus TCP协议读取以下数据：

• • • 安全门状态（DI1，地址2000）
    • 急停按钮状态（DI2，地址2001）
    • 报警灯状态（DO1，地址1000）
    • 机械臂电源状态（DO2，地址1001）
    • 气压值（AI1，地址3000-3001）
    • 机械臂速度控制信号（AO1，地址4000）
    • 机械臂状态及编码器脉冲计数（从站寄存器40000-40003）

1. 数据可视化与报警提示

• • 上位机通过图形化界面实时显示生产线运行状态，当安全门打开、气压不足或机械臂超限时，系统会以声光形式发出报警提示，并生成报警记录供后续分析。

五、预期效果与应用价值

通过本方案的实施，预期能够实现以下效果：

1. 安全门与气压异常实时响应

• • 在安全门未关闭或气压不足的情况下，系统能够在毫秒级时间内触发报警并停止机械臂运行，有效避免安全事故的发生。

1. 机械臂运行自动化管理

• • 通过编码器脉冲计数和模拟输出模块的配合，实现机械臂运行速度的动态调节，确保设备在高效运行的同时具备良好的安全性。

1. 智能化数据监控与管理

• • 上位机监控系统不仅能够实时展示生产线运行状态，还能通过历史数据记录和分析，为设备维护和工艺优化提供支持。

1. 安全冗余设计提升系统可靠性

• • 急停按钮的独立冗余设计确保了在极端情况下系统的快速响应，进一步提升了整体方案的可靠性。

六、总结

智能工厂的安全生产是企业可持续发展的关键，本案例通过模块化硬件配置、逻辑化控制设计和智能化数据管理，构建了一套完整的生产线安全联锁控制方案。该方案不仅能够实时监测关键设备的运行状态，还能在异常情况下快速响应并采取措施，有效保障了设备和人员的安全。同时，通过Modbus通信协议实现的数据交互，为上位机监控和智能化管理提供了有力支持。未来，随着工业物联网技术的进一步发展，此类安全联锁控制方案将更加智能化、高效化，为智能工厂的持续发展保驾护航。
