SMT贴片是干什么的？SMT贴片工艺流程介绍

smt贴片是干什么的?

Smt贴片其实就是一系列基于PCB的处理过程。

SMT是一种表面贴装技术，是电子组装行业中流行的技术和工艺， SMT贴片是基于PCB，首先，将焊接材料锡膏印刷到PCB裸板的焊盘上 然后，使用贴片机（延伸阅读：贴片机组成部分及结构概述）将电子元器件贴装到PCB裸板的焊盘上， 接着，将PCB板送入回流焊，进行焊接，SMT贴片就是经过一道道的工序，将电子元器件贴装到PCB裸板上。

ti

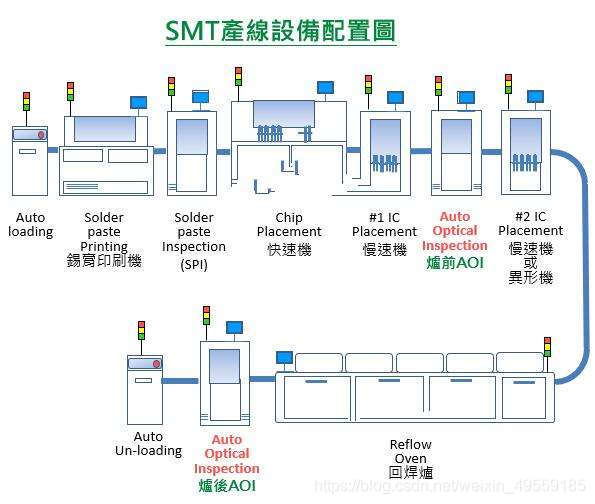

SMT贴片工艺流程介绍

SMT贴片基本工艺构成要素：丝印、检测、贴装、回流焊接、清洗、检测、返修

1、丝印：将锡膏或贴片胶漏印到PCB的焊盘上，为元器件的焊接做准备。所用设备为（钢网印刷机），位于SMT生产线的最前端。

2、检测：检测印刷机锡膏印刷的质量，查看PCB板印刷的锡量和锡膏位置，检查锡膏印刷的平整度与厚度，查看锡膏印刷是否偏移以及印刷机锡膏钢网脱模是否出现拉尖现象等，所用设备为（SPI）锡膏厚度检测仪。延伸阅读：
