ensp中配置VLAN——基于端口

目录

1.新建拓补

2.配置PC1-4的IP地址

3.开启设备，进入系统视图

4.批量创建VLAN（二选一）

5.单个VLAN创建（二选一）

6.测试

---

1.新建拓补

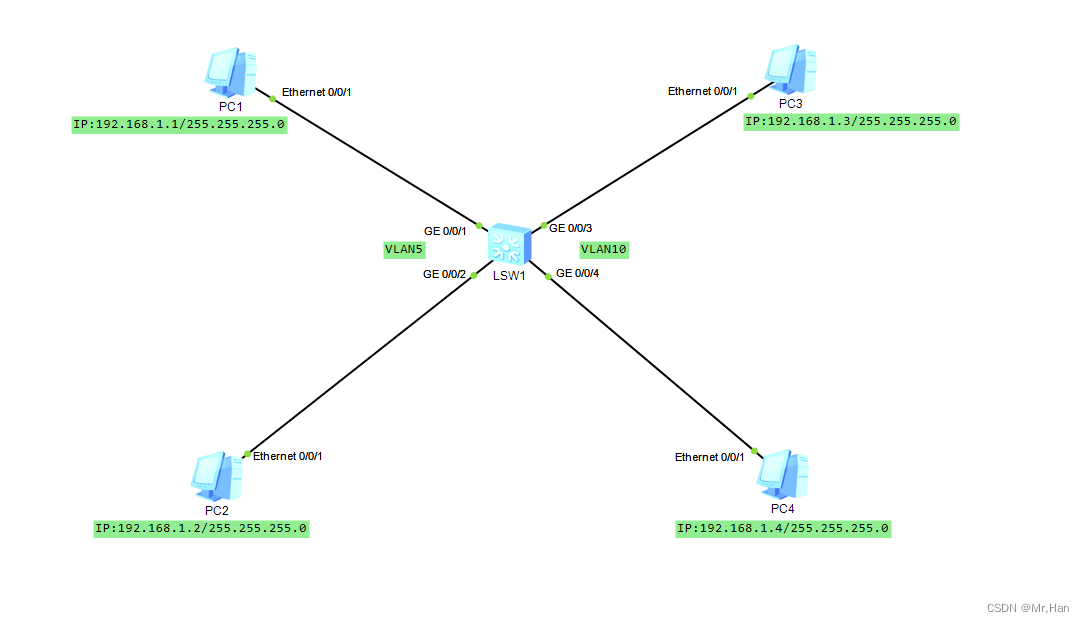

首先在ensp中新建拓补图，交换机这里使用的是S5700，拓补图如下

2.配置PC1-4的IP地址

1.各pc的IP地址及子网掩码如下

名称	IP地址	子网掩码
PC1	192.168.1.1	255.255.255.0
PC2	192.168.1.2	255.255.255.0
PC3	192.168.1.3	255.255.255.0
PC4	192.168.1.4	255.255.255.0

2.如何操作配置IP地址及子网掩码

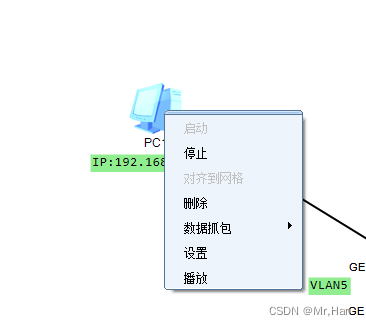

1.首先右键PC1，点击设置

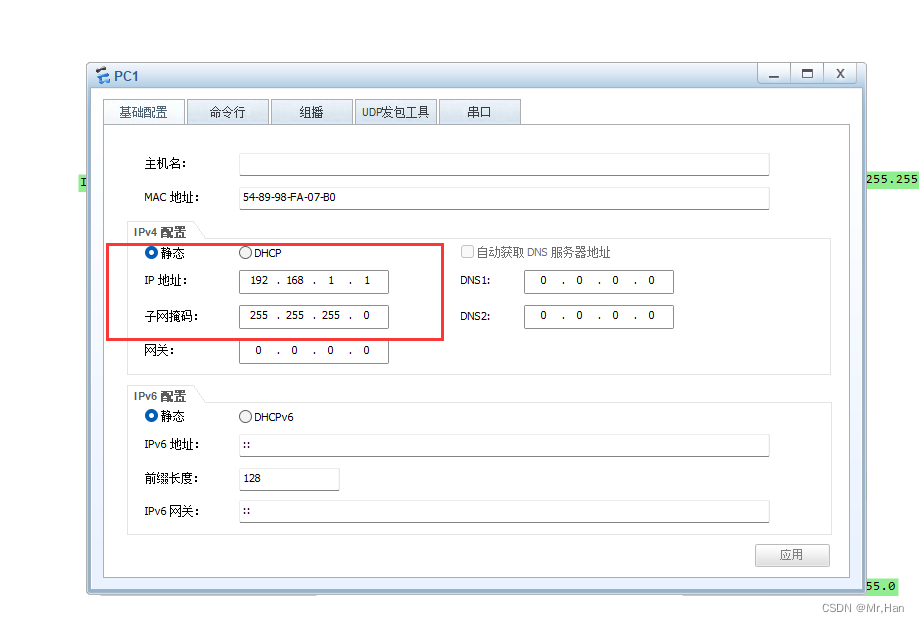

2.弹出后，在如图红框内输入对应IP地址及子网掩码

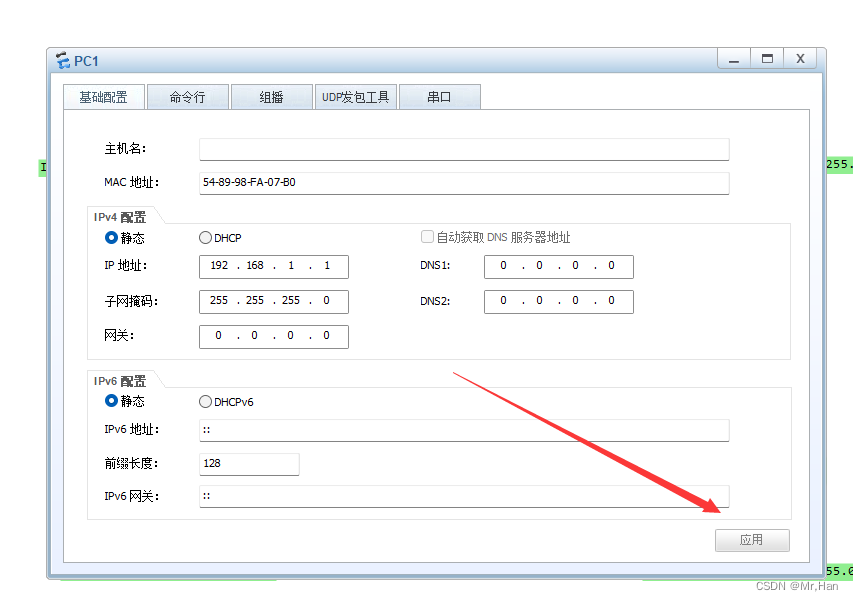

3.点击右下角应用，一定不要忘！！！

4.继续按照表中分别配置剩余3台PC

3.开启设备，进入系统视图

VLAN	对应端口
VLAN5	1,2
VLAN10	3,4

1.按住CLRT+A键全选，点击上方工具栏开启按钮

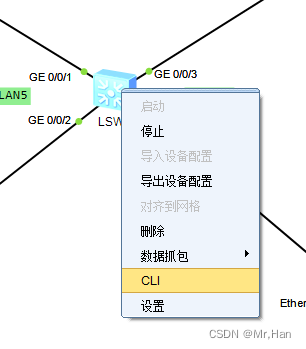

2.右键交换机，点击CLI，弹出命令窗口。

2.输入system-view，进入系统视图，可以看到有尖括号变为方括号(这里可以只输入sys其他的按TAB键会自动补全，其余指令也同理，如果按一次没有想要的指令，就多按几次）

这里创建VLAN提供两种方法,批量和单个，大家根据自己需求选择即可，指令可以输入前面字母，按TAB键自动补全，如果按一次没有想要的指令，就多按几次。

4.批量创建VLAN（二选一）

VLAN	对应端口
VLAN5	1,2
VLAN10	3,4

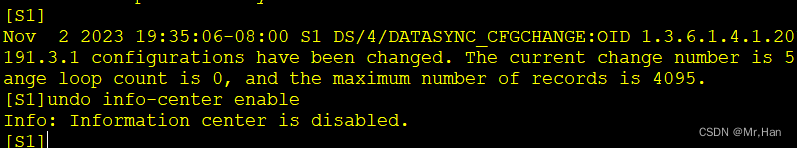

1.批量创建VLAN，输入vlan batch 5 10命令，来创建VLAN5和VLAN10,这里如果不想看到下面几行提示可以输入undo info-center enable来关闭，如需创建单个VLAN请查阅下面

2.配置接入端口，输入interface GigabitEthernet 0/0/1命令进入到这个接口（0/0/1是指交换机接口）

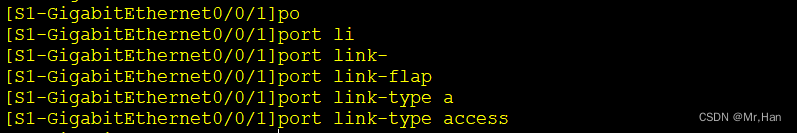

3.输入port link-type access命令将端口类型定义为接入端口

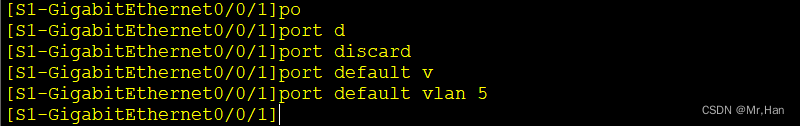

4.输入port default vlan 5命令将端口分配给VLAN5

5.输入quit命令退当前接口，并重复上述2，3，4操作，给其余接口划分VLAN

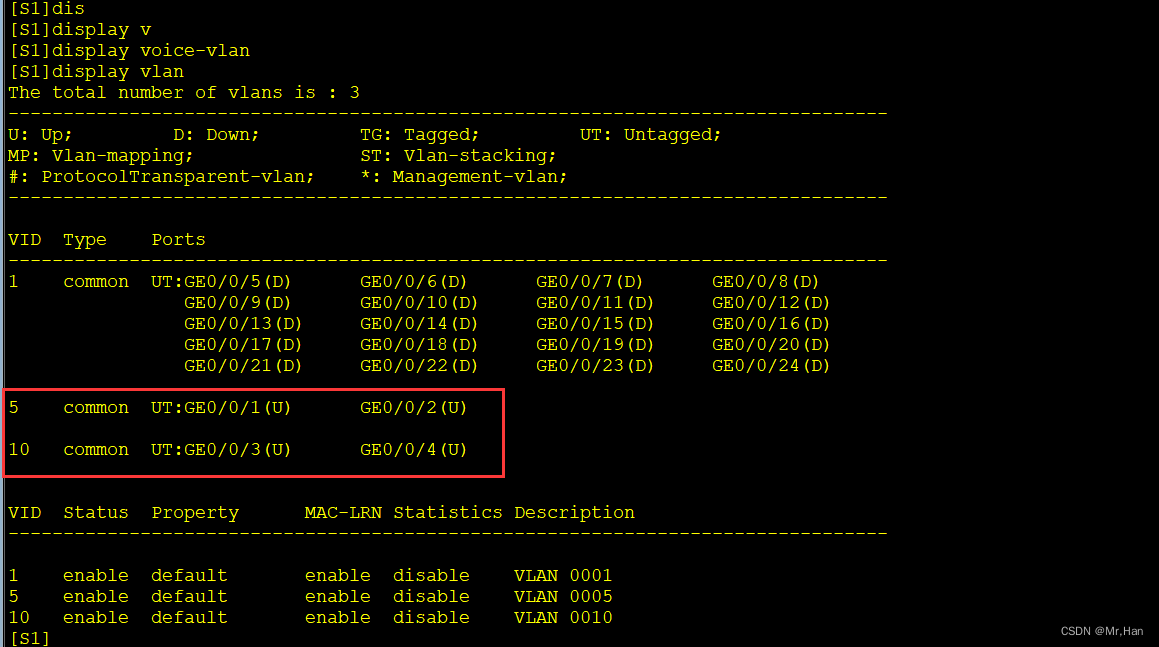

6.输入display vlan命令，查看配置信息，可以看到接口1，2已经划分到VLAN5中，接口3，4已经划分到VLAN10中

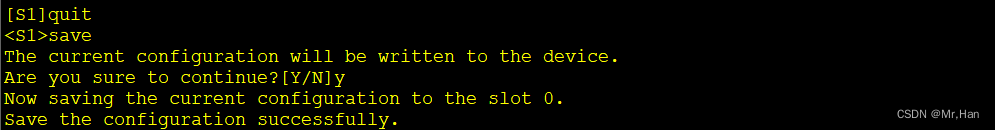

7.所有接口配置完成后，再次输入quit命令，返回用户视图，输入save命令保存配置，弹出提示输入Y即可保存

5.单个VLAN创建（二选一）

VLAN	对应端口
VLAN5	1,2
VLAN10	3,4

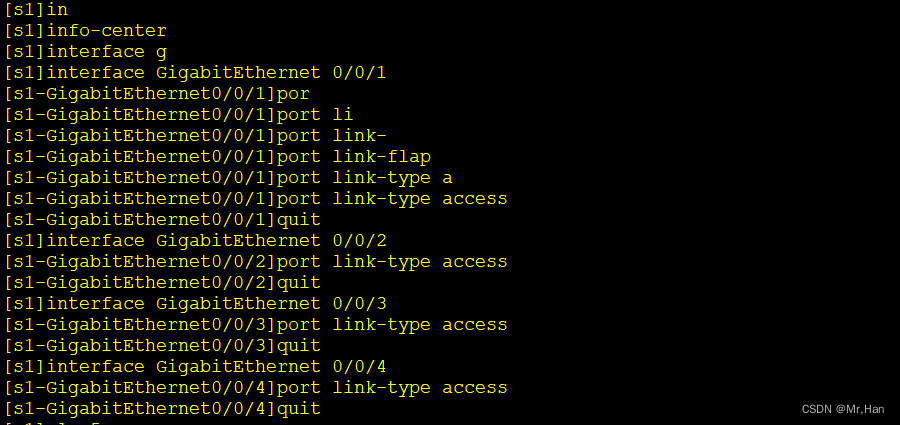

1.配置接入端口，输入interface GigabitEthernet 0/0/1命令进入到这个接口（0/0/1是指交换机接口）

2.输入port link-type access命令分别将端口类型定义为接入端口

3.输入vlan 5命令创建VLAN，这里如果不想看到下面几行提示可以输入undo info-center enable来关闭

4.输入port GigabitEthernet 0/0/1命令，将接口添加到VLAN中，重复步骤，将接口2添加到VLAN 5中，添加完成输入quit退回系统视图

5.继续创建VLAN 10 添加3，4接口

6.输入display vlan命令，查看配置信息，可以看到接口1，2已经划分到VLAN5中，接口3，4已经划分到VLAN10中

7.再次输入quit命令，返回用户视图，输入save命令保存配置，弹出提示输入Y即可保存

6.测试

1.测试PC1是否可以访问PC2和PC3，右键PC1-----设置-----命令行

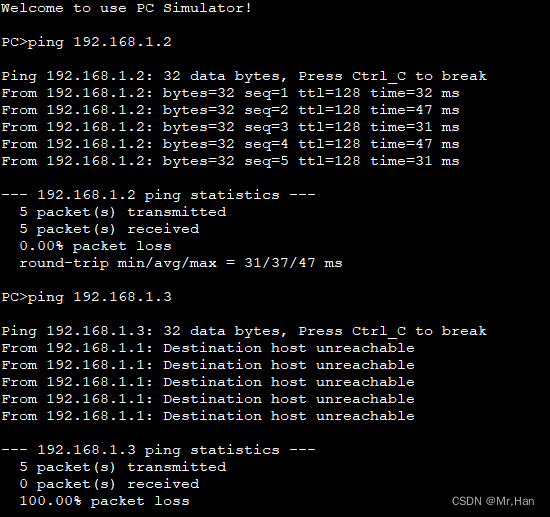

2.分别输入PC2和PC3的IP地址，如果PC2连通，PC3不通即为配置成功，如图所示

本篇到此结束，如有错误，请指正，谢谢！！！
