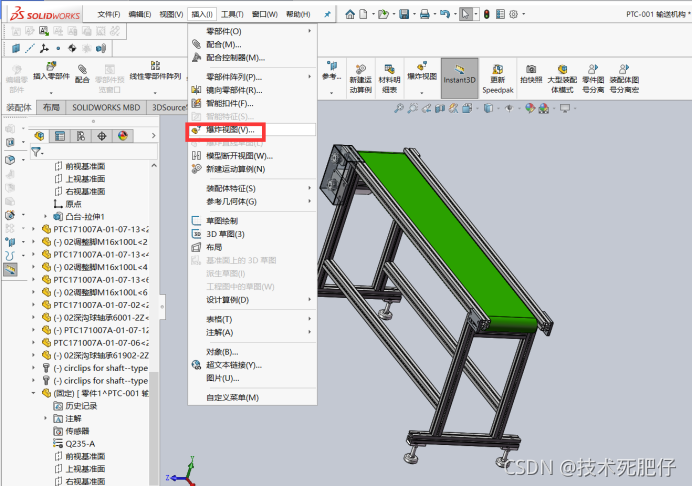

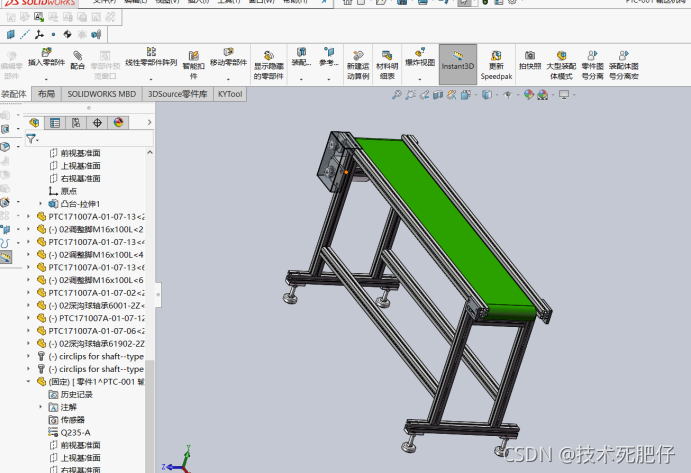

1.首先打开一张装配体，并点击爆炸视图。

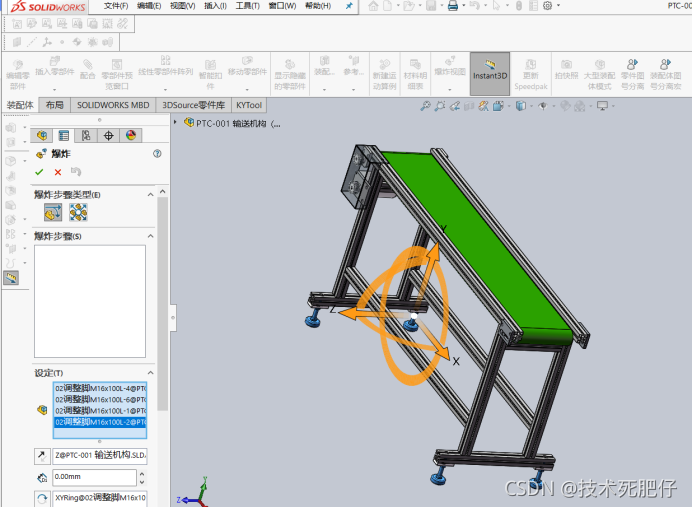

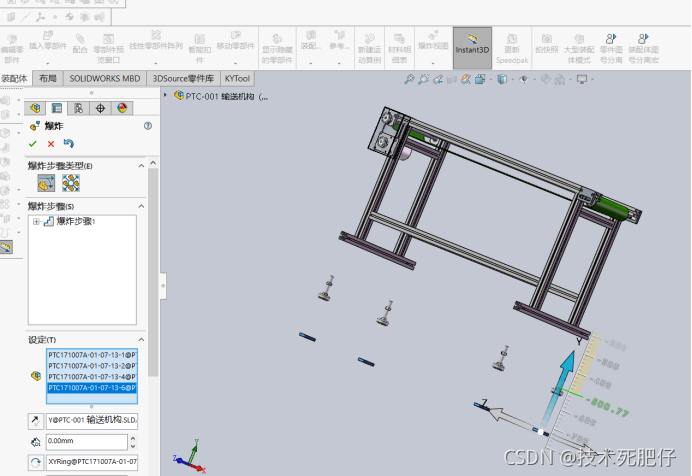

2.在出现的对话框中在设定中选择要移动的零件。如下图所示，选择了四个撑脚，然后在出现的黄色坐标三个方向上，点击Y方向，在箭头变成蓝色时向下拖动。完成后爆炸步骤里会形成步骤1。

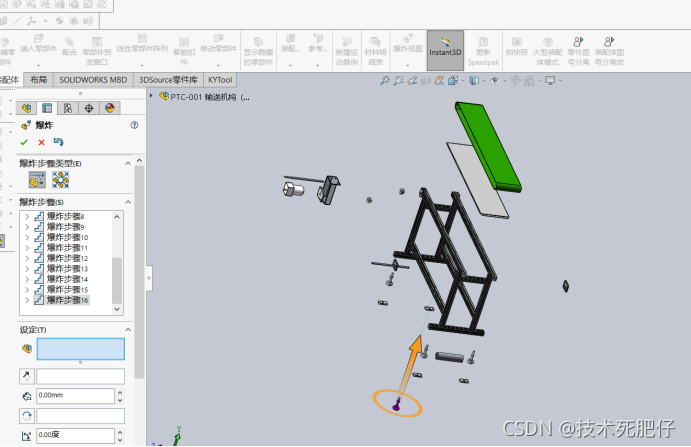

3.按照伤数步骤拖动其他零件向其他不同方向拖动，如X，Z方向拖动。把所有零件分离开。如下图所示。

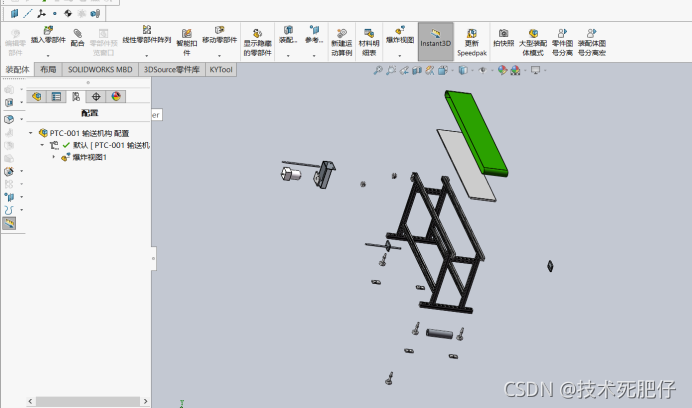

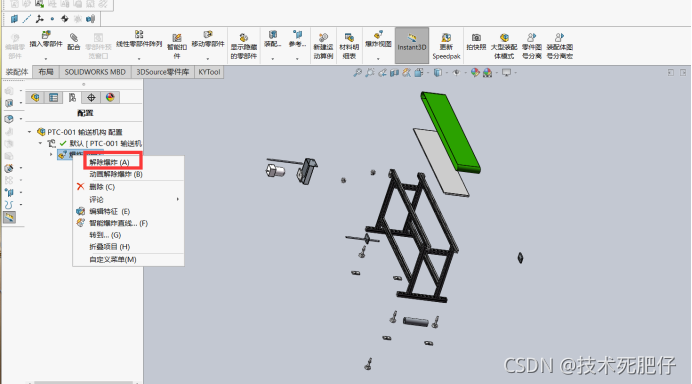

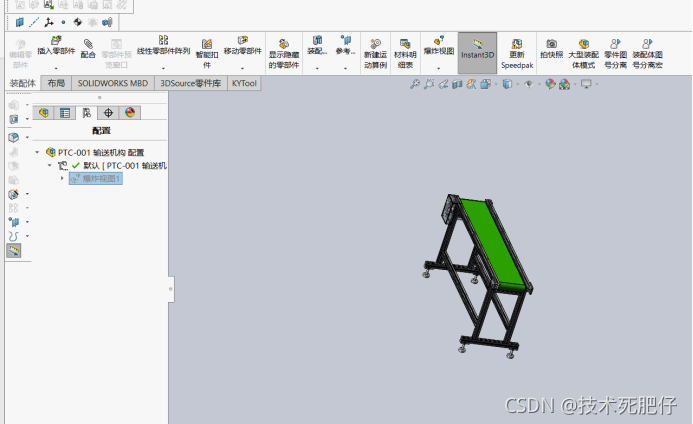

4.如下图所示在配置里找到爆炸视图，右击解除爆炸。装配图恢复原样。

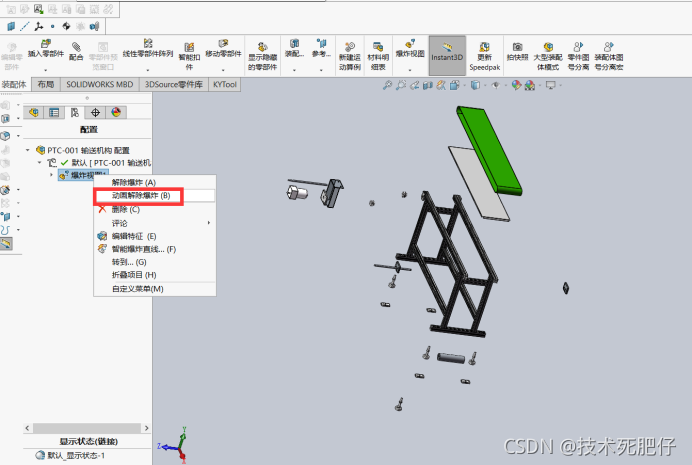

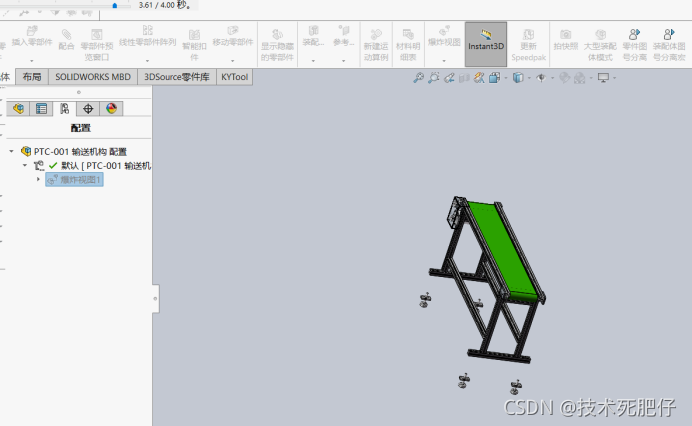

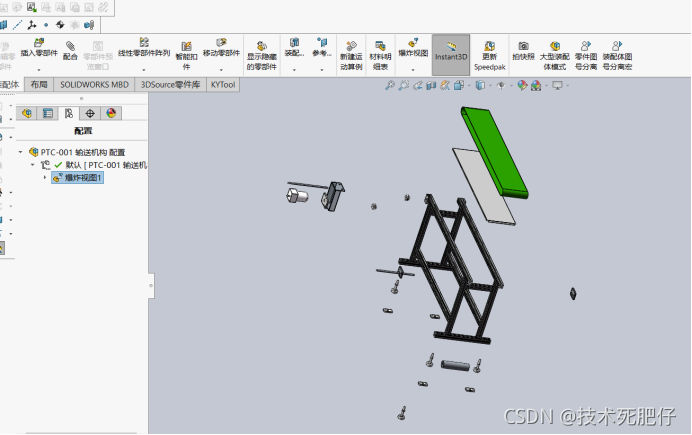

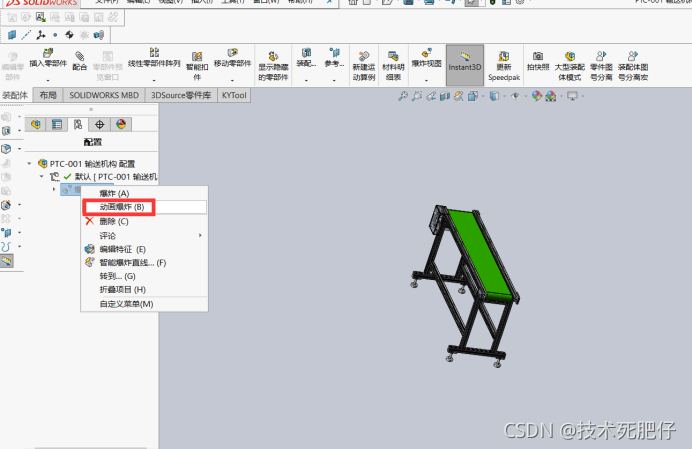

5。右击爆炸视图点击爆炸，装配图分解为散件。右击动画解除爆炸，装配体会以动画的形式缓慢成组装件。也可以点击动画爆炸，使装配体以动画的形式缓慢分开。
