手把手教你solidworks保留镜向零件删除原零件

手把手教你solidworks保留镜向零件删除原零件## `

在设计过程中有些零件往往是对称的,如果画完一个零件后,再出个对称零件,如果是简单零件还好,但如果零件比较复杂,再出张图就显得浪费时间得不偿失了。我们可以通过镜向以及保留/删除命令,提高效率。接下来,我说说具体步骤。
1.首先打开一张零件。
在这里插入图片描述

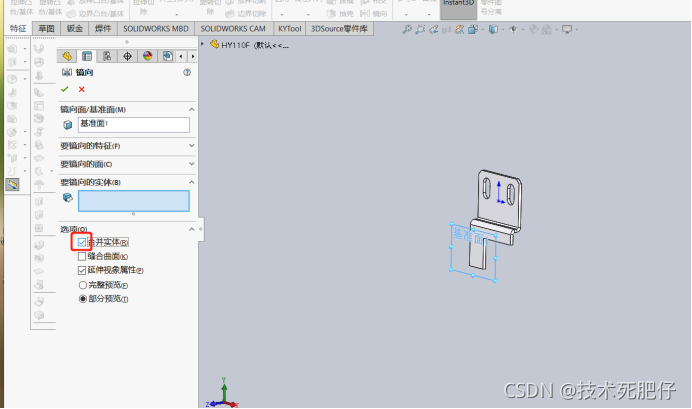

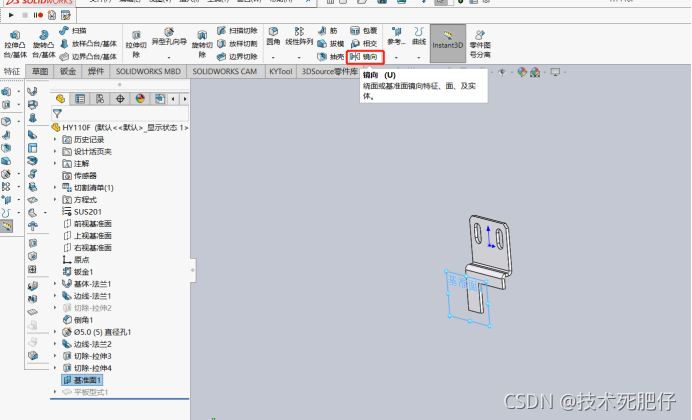

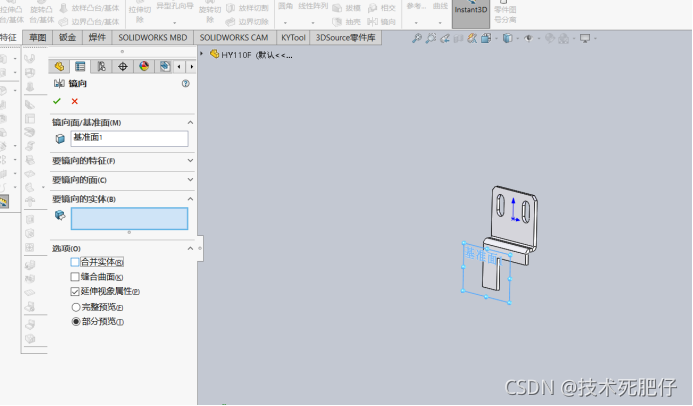

2.建立一张基准面后,点击镜向命令。在出现的页面中,选择要镜向的实体,同时把合并实体选项的勾去掉。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

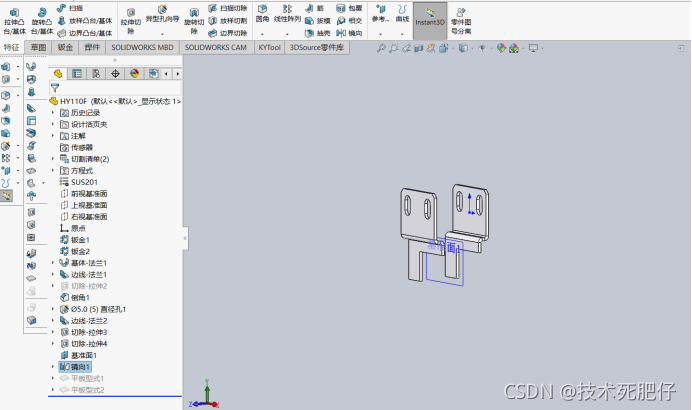

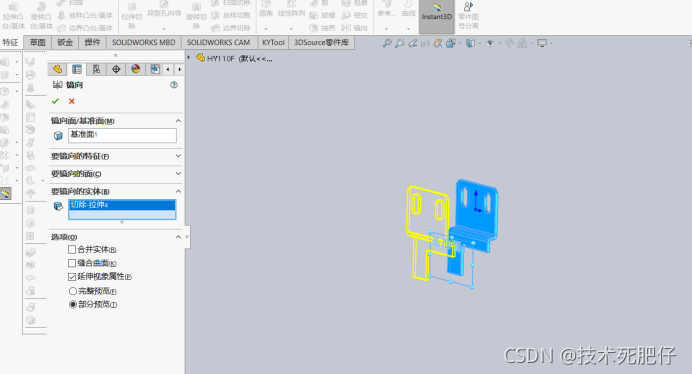

3.要镜向的实体选择当前的零件。然后点击勾,即可。如下图所示,出现了对称的两个零件。
在这里插入图片描述
在这里插入图片描述

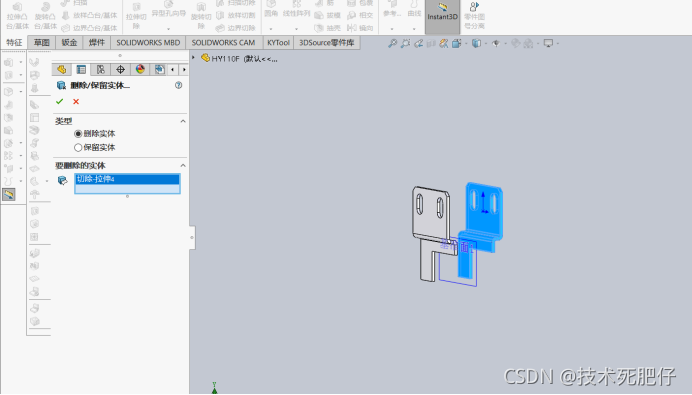

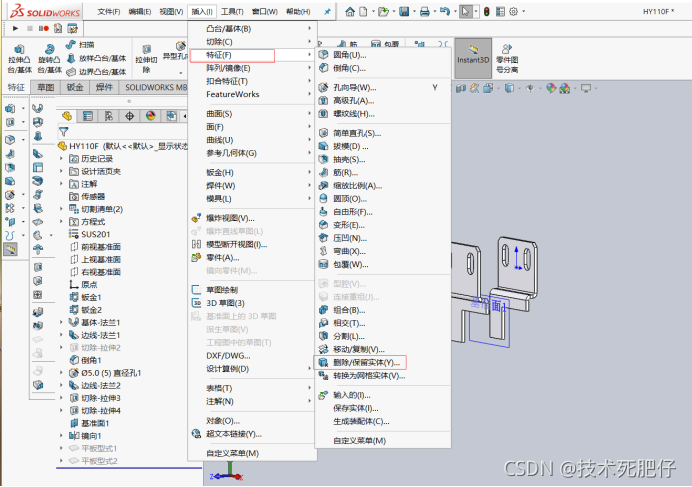

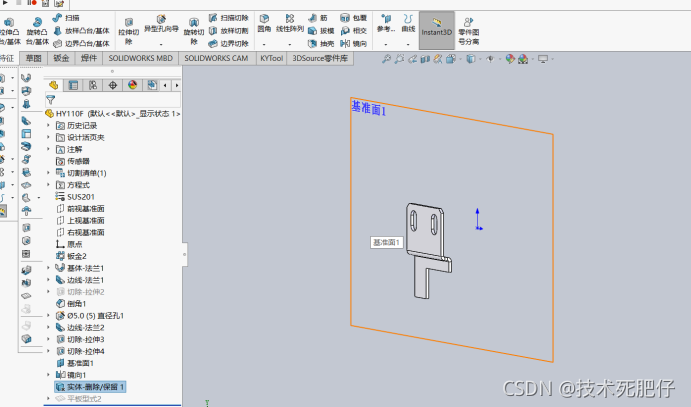

4.点击插入菜单下的特征选项,在特征右侧选择删除/保留实体选项。如下图所示。在出现的对话框中类型选择删除实体,要删除的实体选择原零件,然后点击勾即可。如下图所示,留下了与原零件对成的零件。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
