手把手教你通过solidworks制作钢丝绳下拉动画

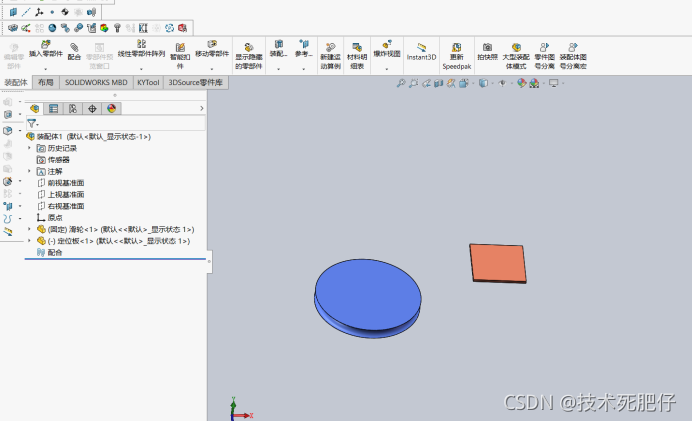

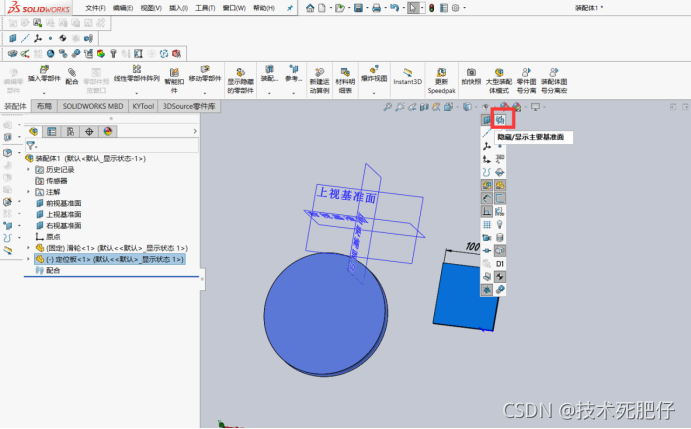

1.建立装配体，将滑轮和导向板导入装配体中。然后显示主要基准面。

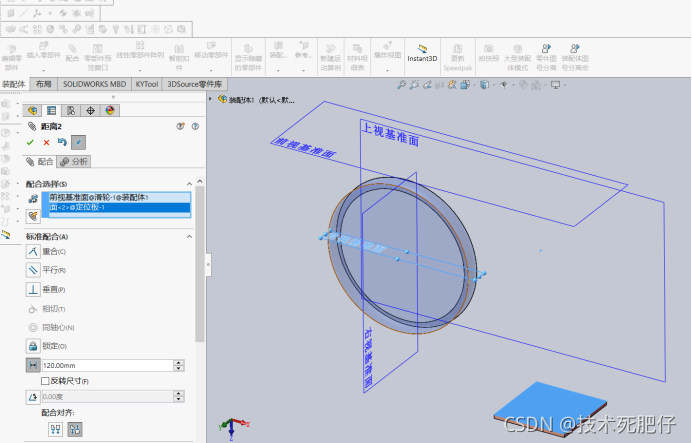

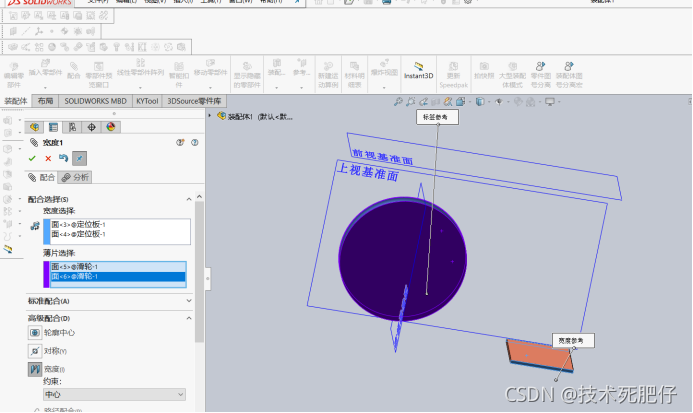

2.点击滑轮的前视基准面和定位板上面距离配合为120mm。点击宽度配合，宽度选择定位板两侧面，薄片选择滑轮两侧面。

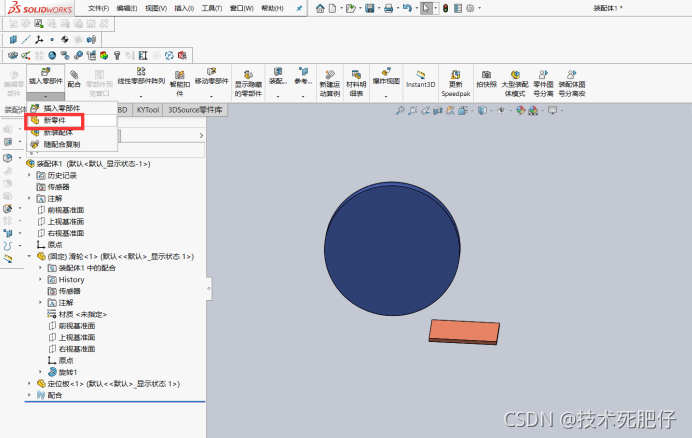

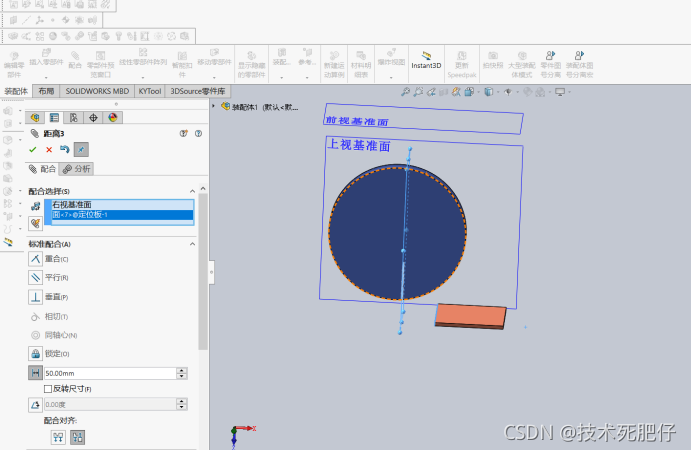

3.点击滑轮的右视基准面和定位板距离配合为50mm。然后插入新零件。

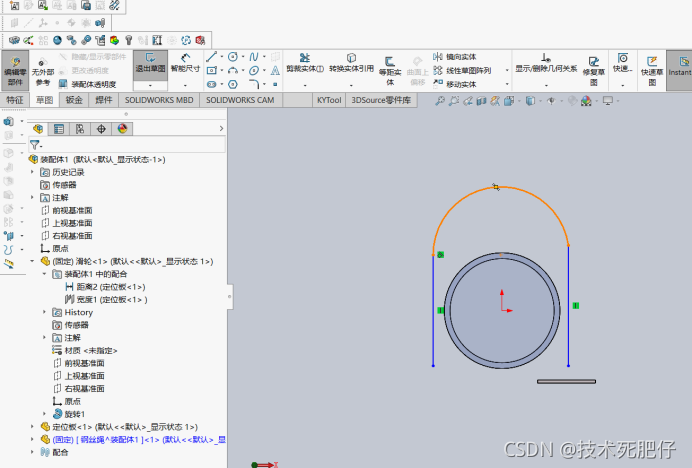

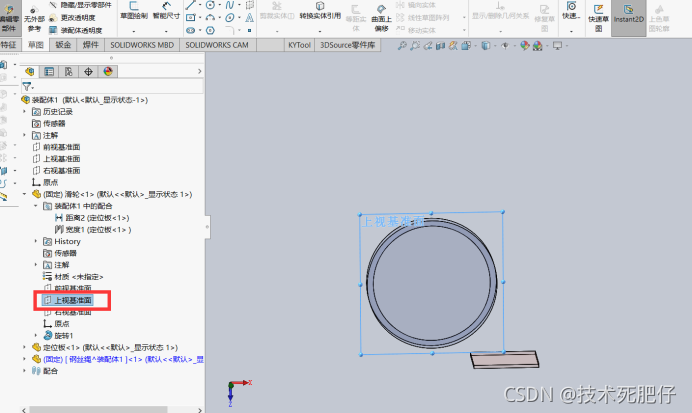

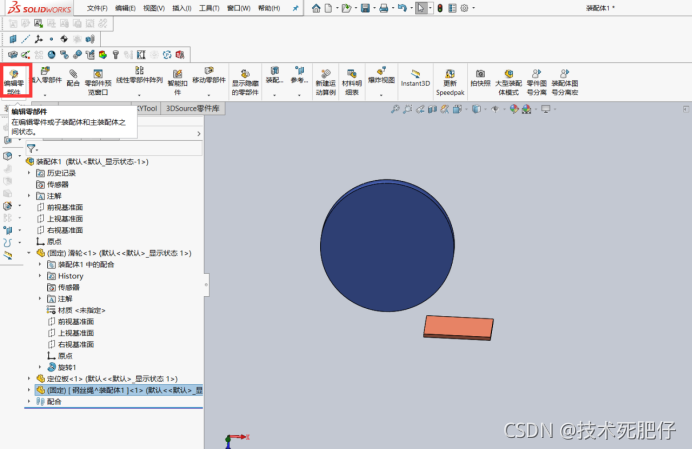

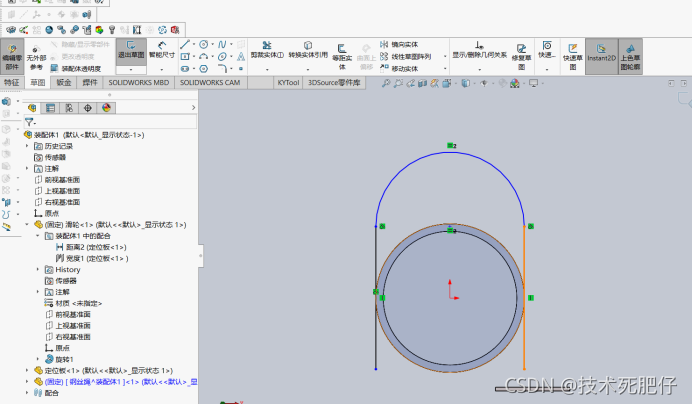

4.然后编辑这个新建立的零件，然后点击上视基准面进行编辑，画出如下的圆弧。

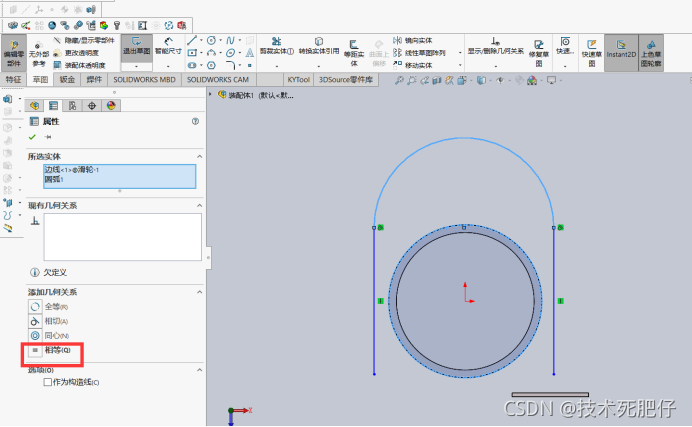

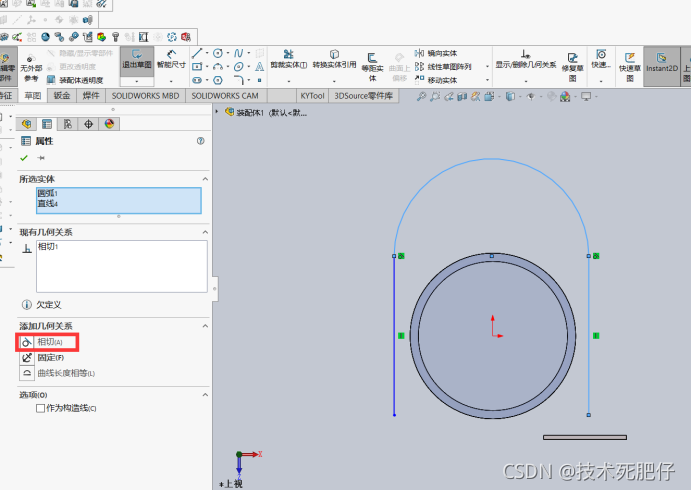

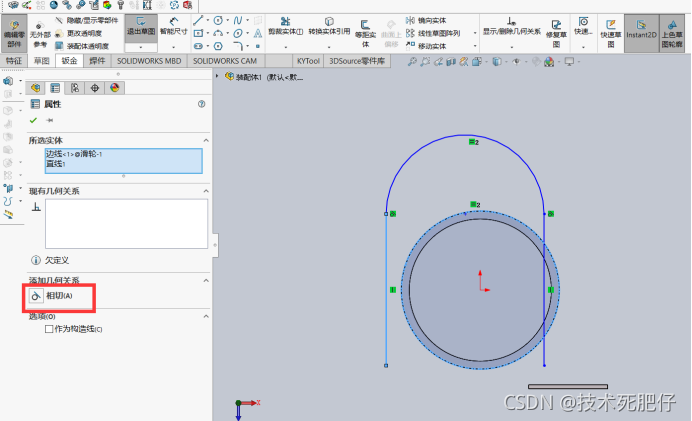

5.点击圆弧和直线相切。点击所画的圆弧和滑轮的圆弧相等。再点击左侧直线和滑轮的圆弧相切。

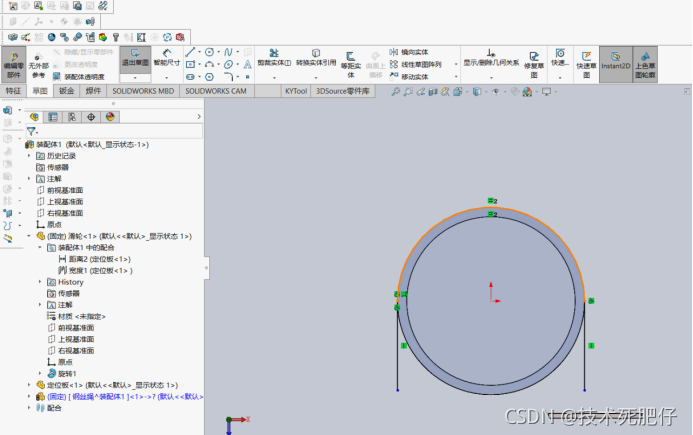

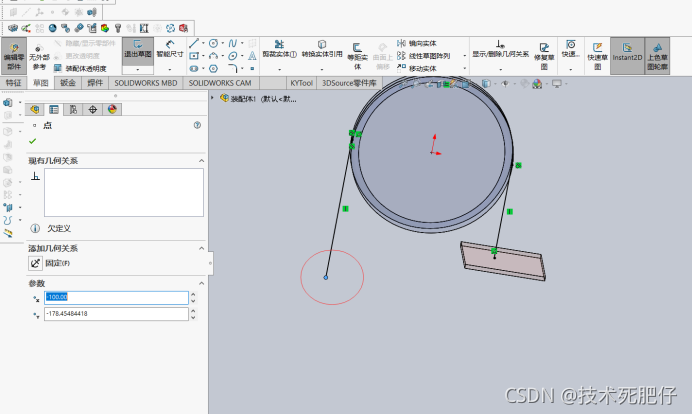

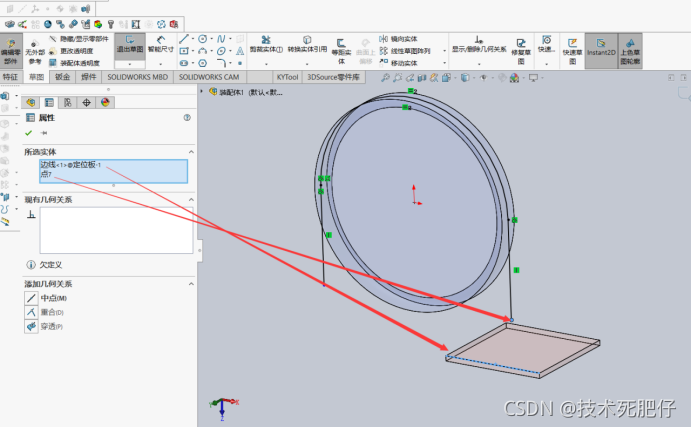

6.选中所画的圆弧向下移动到滑轮的圆弧处，使两圆弧重合。点击右侧直线的下端点和定位板边线，使它们重合。在左侧直线和滑轮相切点处向上画一条构造线，并使这条构造线与左侧切线共线。

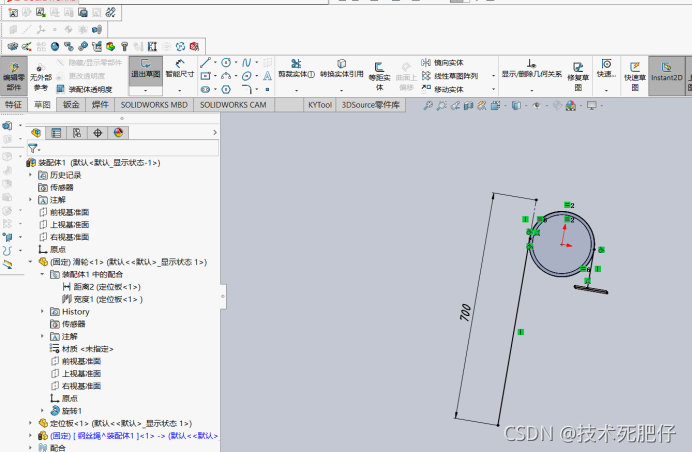

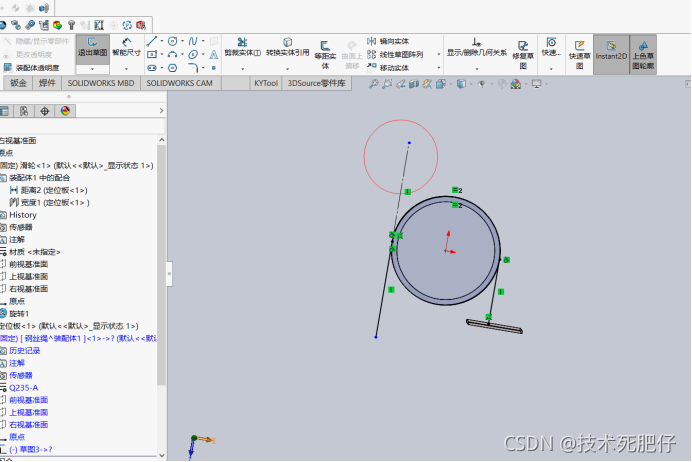

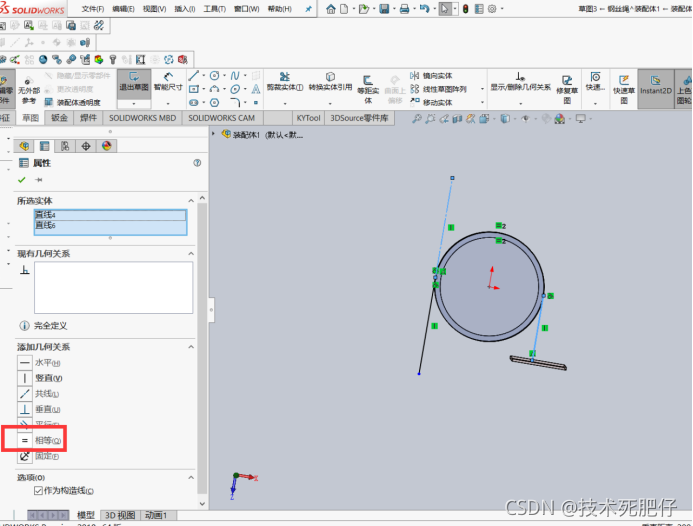

7.使构造线与右侧切线相等。标注构造线和左侧切线长度为700。

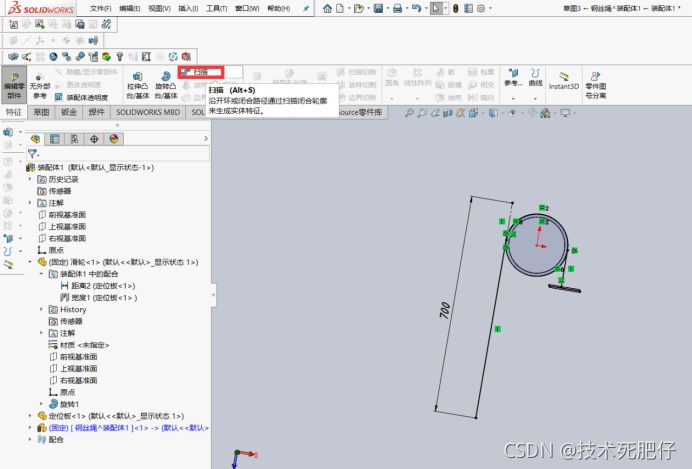

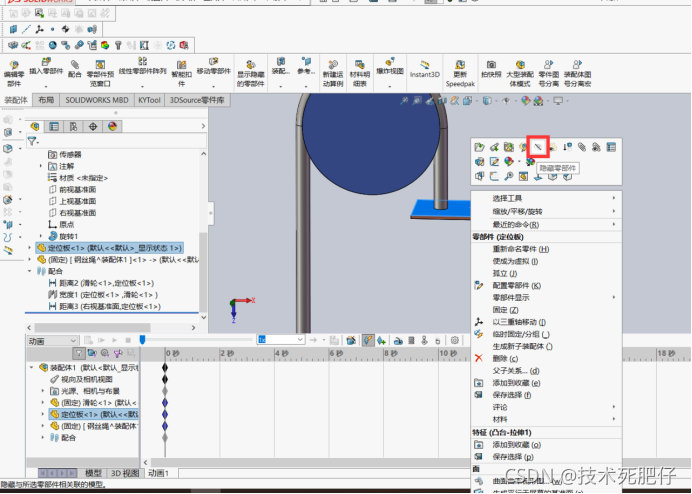

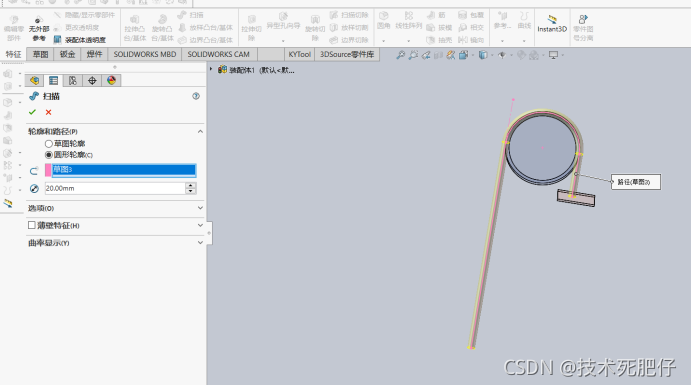

8.点击扫描，选择圆形轮廓，路径选择所画圆弧，然后隐藏定位板。

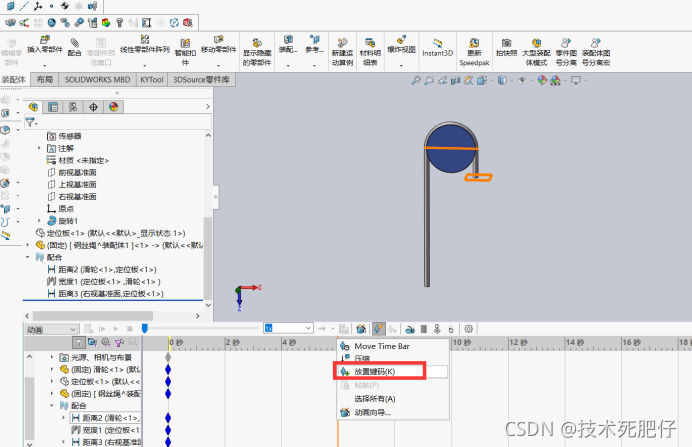

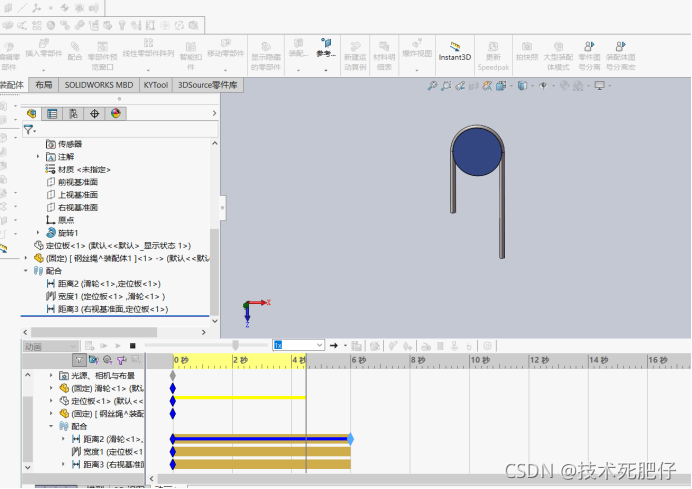

9.在滑轮的上视基准面与定位板距离配合的那一行，在6秒处右击放置键码。双击6秒处键码，修改距离为350mm。

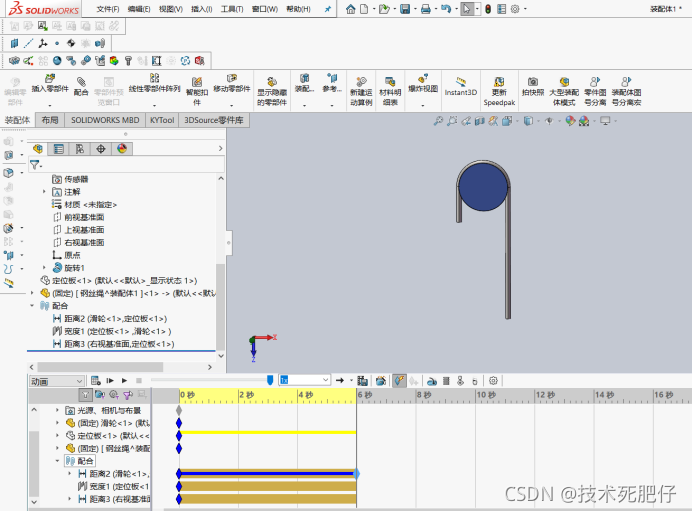

10.点击计算，动画运动情况如下图所示。
