STM32芯片解除写保护的方法（亲测有效）

---

前言

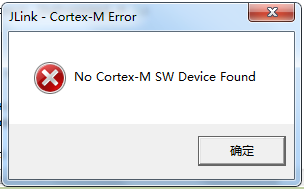

最近项目上用到STM32系列的单片机，因去年在淘宝上看到芯片便宜，就淘了20片的STM32F102C8T6，焊接到PCB上时发现无法识别Jlink，前提是Jlink是好的，于是怀疑芯片是拆机件，里面设置了芯片的写保护，导致无法连接上Jlink。于是在网上各种搜索资料，发现有些提供了一些方法，但不是很完整，于是自己重新整理了这份资料，方便以后自己查看及帮助有需要的人。

---

以下介绍了两种解除写保护的方法，都是我自己亲自测试可行的。

方法

一、用J-Flash来解除写保护

1.设置

一般烧录程序都设置了SWD接口，这时可以用J-Flash来解除芯片的写保护，需要将BOOT0设置为1，BOOT1设置为0。

2.操作步骤

（1）下载安装JFlash软件，已安装的跳到第二步
通过JFlash软件，配合JLink仿真器来解锁。
JFlash软件的下载网址为：
https://www.segger.com/downloads/jlink/JLink_Windows.exe

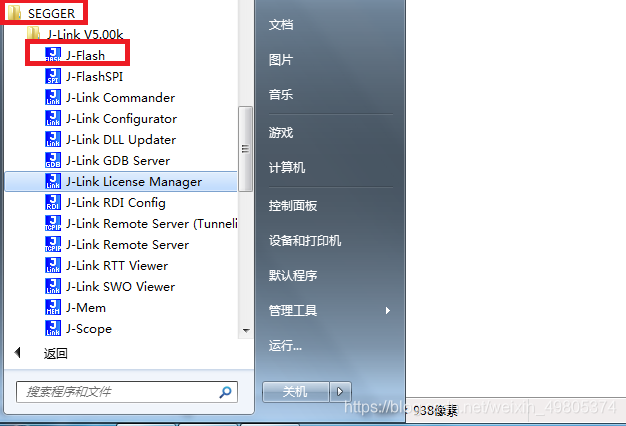

下载安装后，在开始菜单栏下会看到JFlash软件

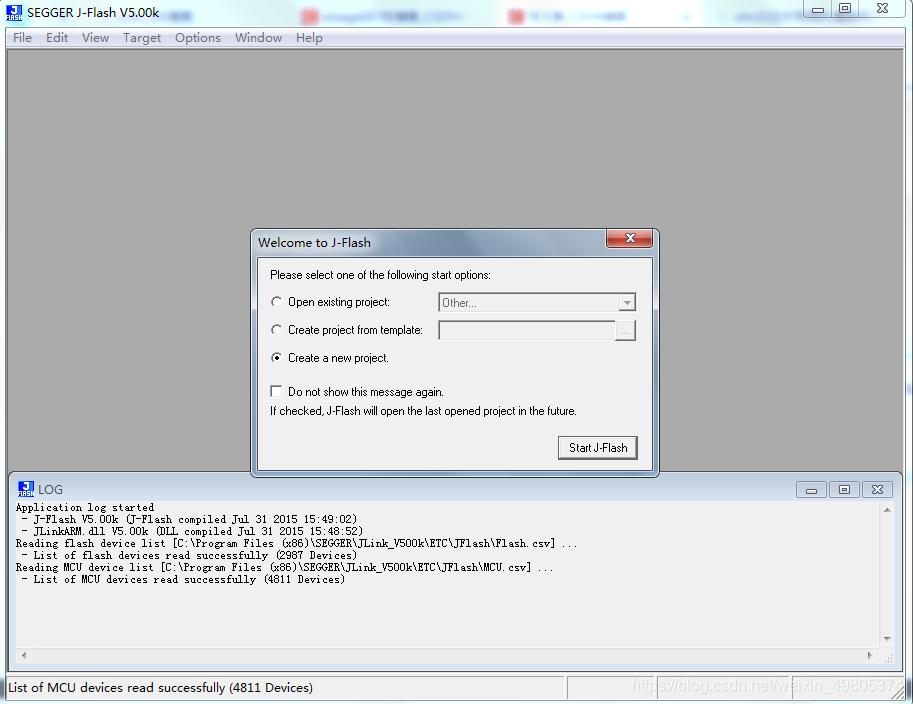

（2）打开JFlash，选择Create a new project

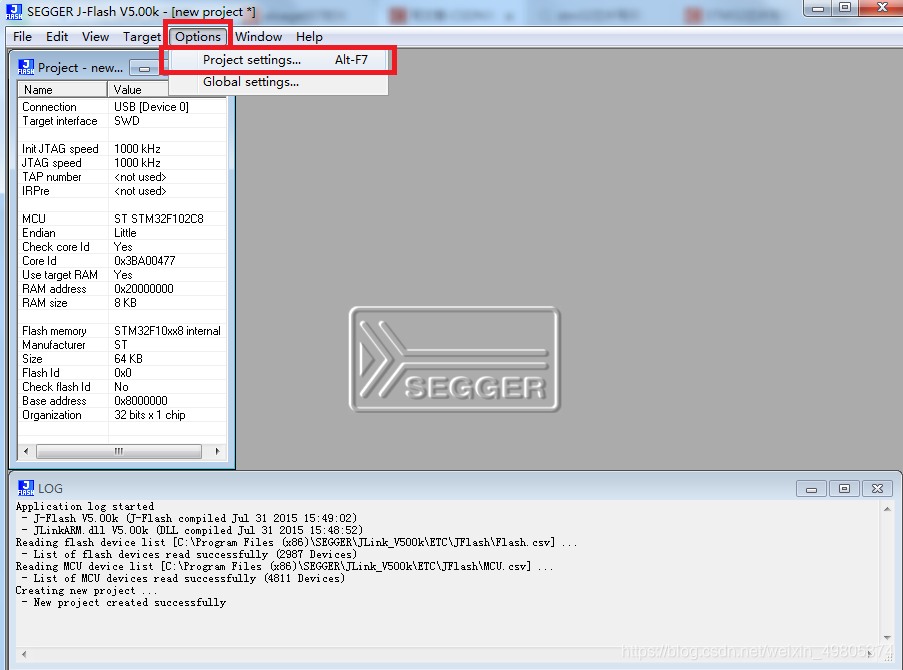

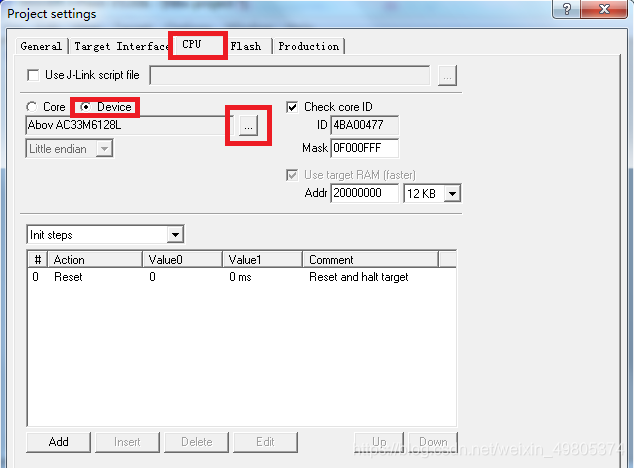

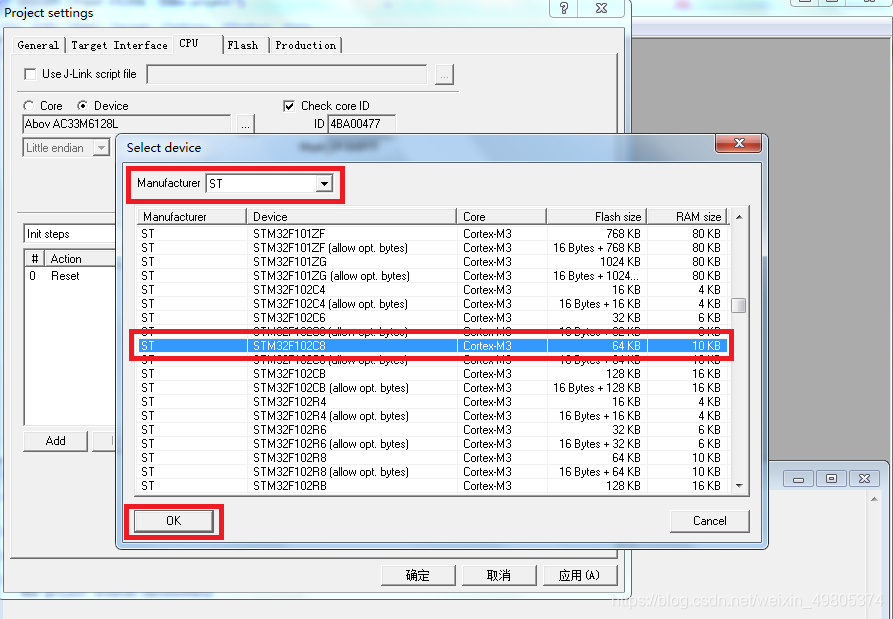

（3）点击startJflash后，再点击Options，选择Project settings…,依次按以下图片进行设置，我这里以我手上的芯片STM32F102C8T6为例。

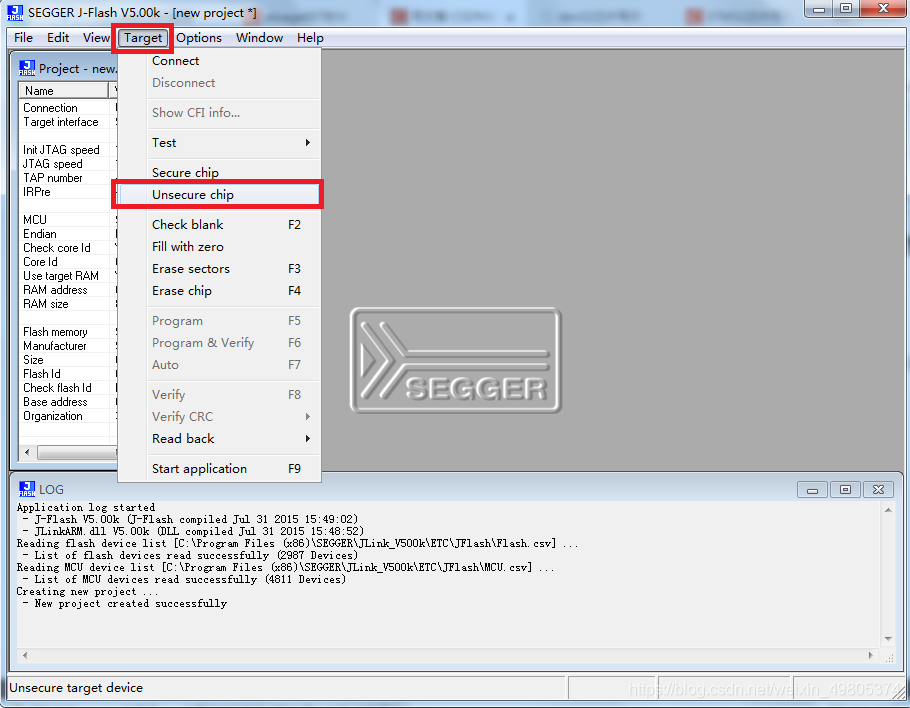

（4）Jlink连接上PCB板，PCB板上电，然后点击Target中的Unsure chip。

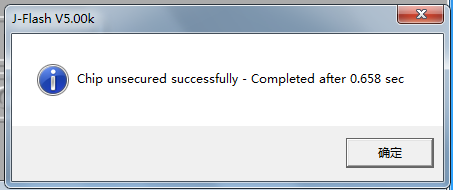

（5）点击Target中的Connect，提示连接成功，然后再点击Target中的Unsure chip，此时芯片已经解除写保护，再点击Target中的Erase chip，将芯片数据清除。

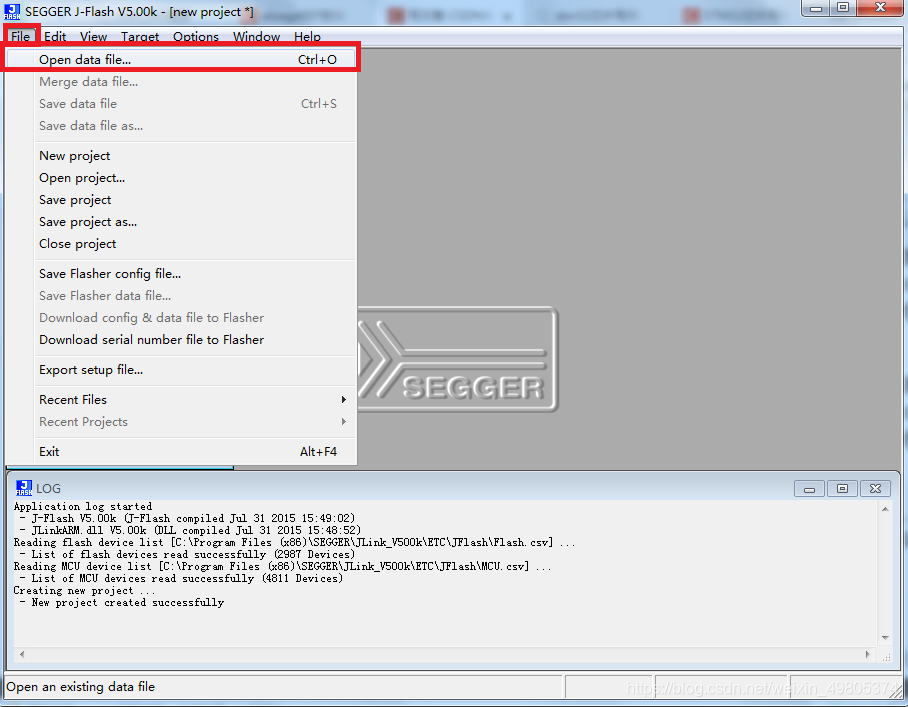

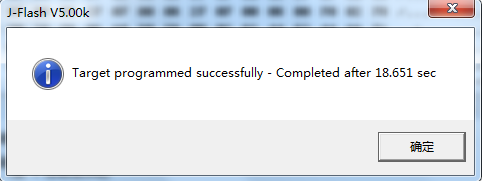

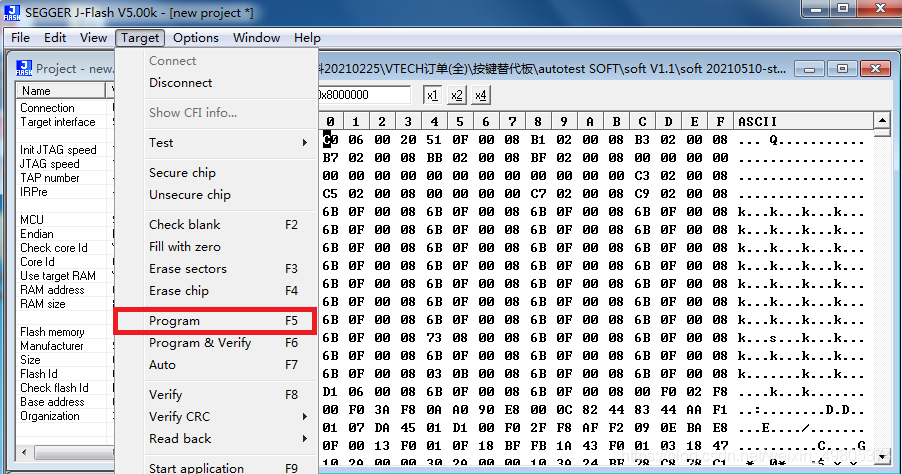

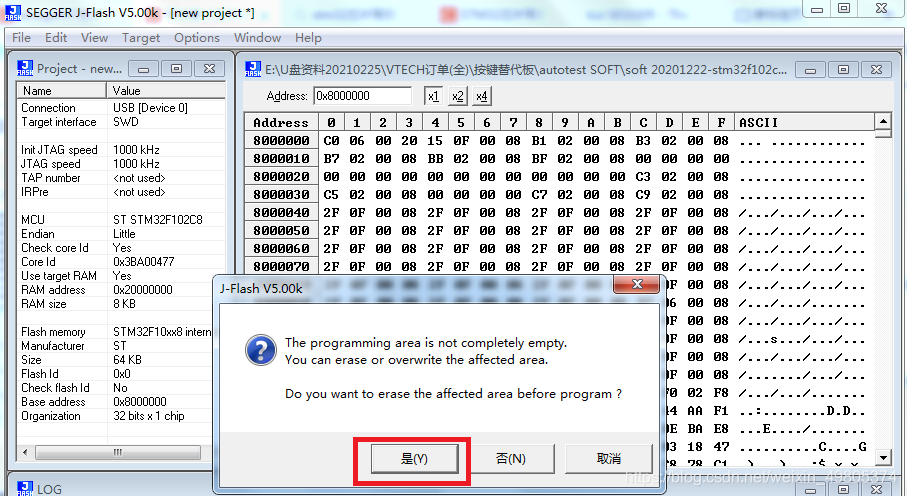

（6）点击File中的Open data file，加载hex文件，然后点击Target中的Program，如果前面没有清除数据，会有提示，如果前面已经清除了数据，程序就是直接下载，然后提示下载成功。

（7）然后把BOOT0和BOOT1都设置为0，PCB重新上电，程序正常运行，现在可以直接在KEIL中用Jlink直接下载程序了。

二、用FLYMCU来解除写保护

如果你的PCB板设计了串口，可以用串口来烧录程序，这个方法最简单暴力，它是直接将程序强制下载进去，不管芯片里面原来有没有程序。

1.设置

将BOOT0设置为1，BOOT1设置为0。

2.操作步骤

（1）用USB转RS232或者USB转TTL，将MCU的TXD、RXD、GND与电脑连接起来。

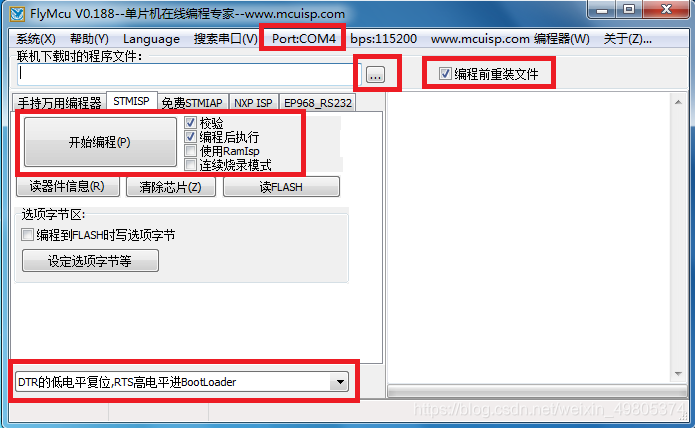

（2）打开FLYMCU，设置好串口，加载hex文件，然后点击下载，按下复位键，提示正在下载程序，等待下载完成。

（3）然后把BOOT0和BOOT1都设置为0，PCB重新上电，程序正常运行，现在可以直接在KEIL中用Jlink直接下载程序了。

---

总结

通过上述方法基本上都能解除STM32的芯片的写保护，让芯片继续发光发热。
