ansys 命令流学习

在cs上编写APDL代码

finish
/clear
/prep7
!定义材料
et,1,beam189  !et 是element type 元素类型 选择beam 189
mp,ex,1,2.1e5  ! mp是 material props 材料性质 ex：弹性模量   1：编号材料为1
mp,prxy,1,0.3  ! prxy 是泊松比

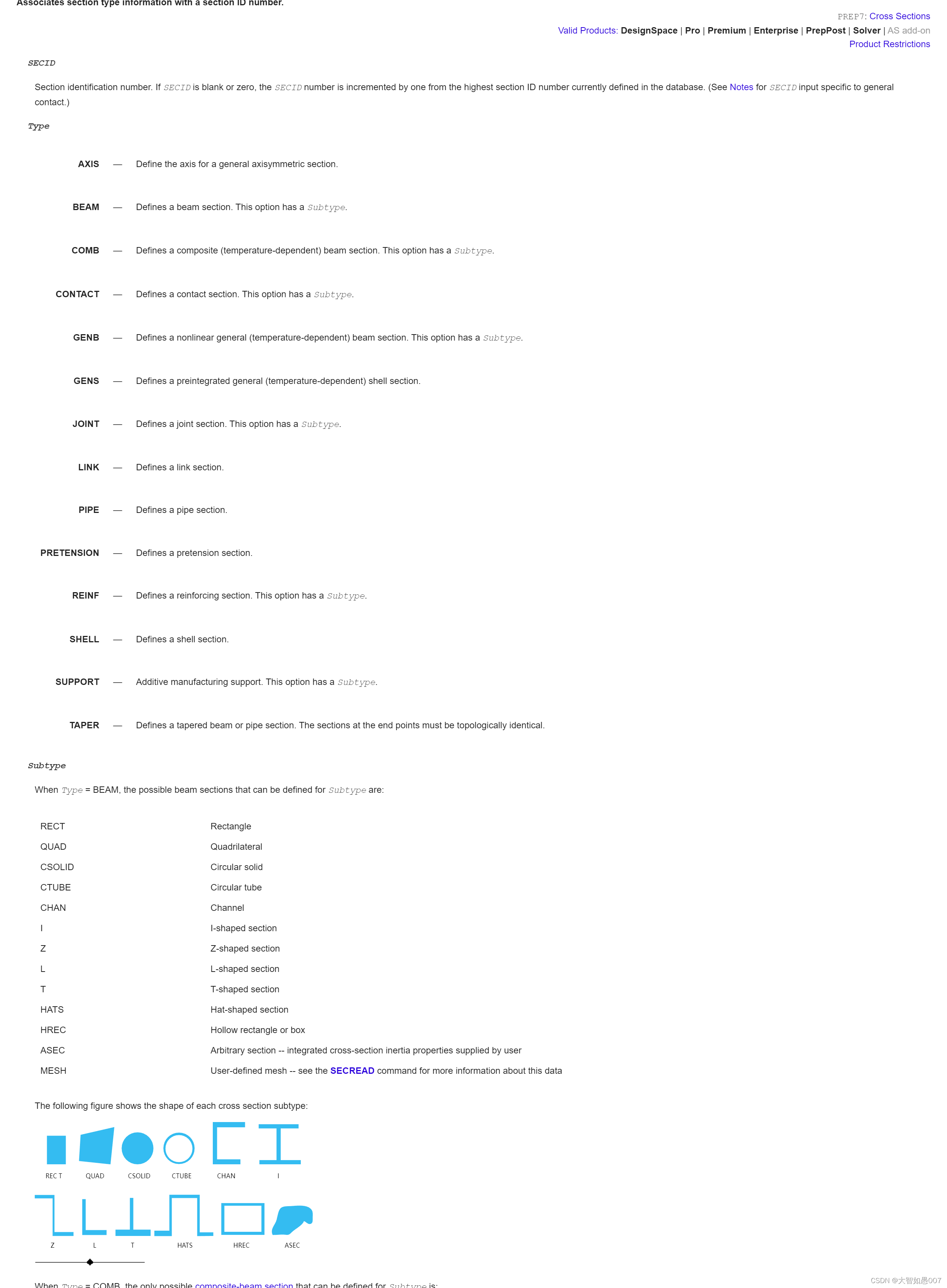

定义截面SECTYPE (ansys.com)https://ansyshelp.ansys.com/account/secured?returnurl=/Views/Secured/corp/v191/ans_cmd/Hlp_C_SECTYPE.html

SECDATA (ansys.com)https://ansyshelp.ansys.com/account/secured?returnurl=/Views/Secured/corp/v221/en/ans_cmd/Hlp_C_SECDATA.html%23SECDATA.taper

! 截面定义
sectype,1,beam,rect  !sectype 截面类型，1编号，beam梁 rect矩形
secdata,30,50

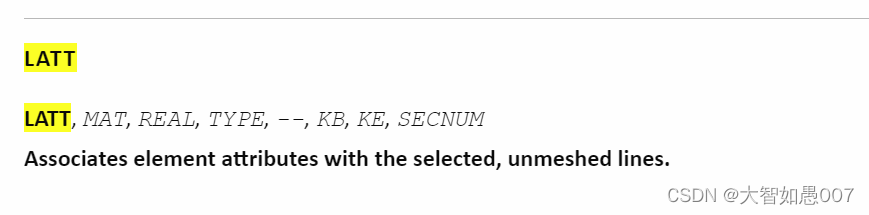

latt,1,1,1,,3,,1

MAT——Material材料
REAL——实常数
TYPE——单元类型
KB——begin KP起始关键点
KE——end KP结束关键点
SECNUM——SECTION NUMBER截面号
KB和KE是用于控制梁单元的方向的，比如说截面为工字钢，需要用点控制其截面方向

把选择的线赋予一定的单元属性



! 编号坐标
k,1,0,0,0
k,2,1000,0,0
k,3,500,500,0

! 连接几何模型

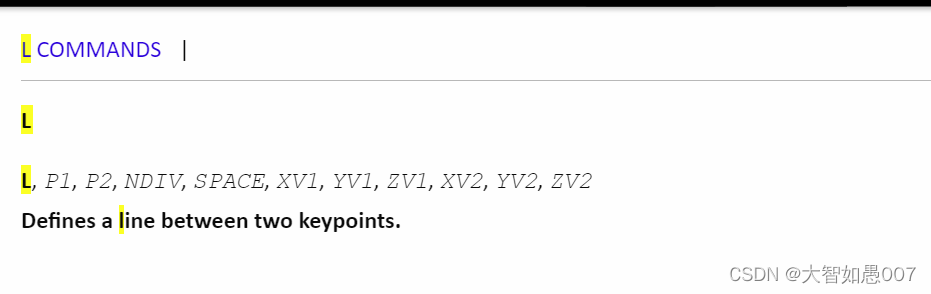

l,1,2 !连接1和2两点

latt,1,,1,,,3,1                     !mat 材料编号，type编号，kb，ke方向 secnum 截面编号
! 划分单元大小
lesize,1,,,10

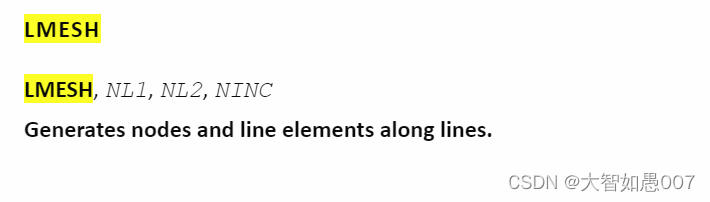

lmesh,all





!定义边界条件
dk,1,all,0

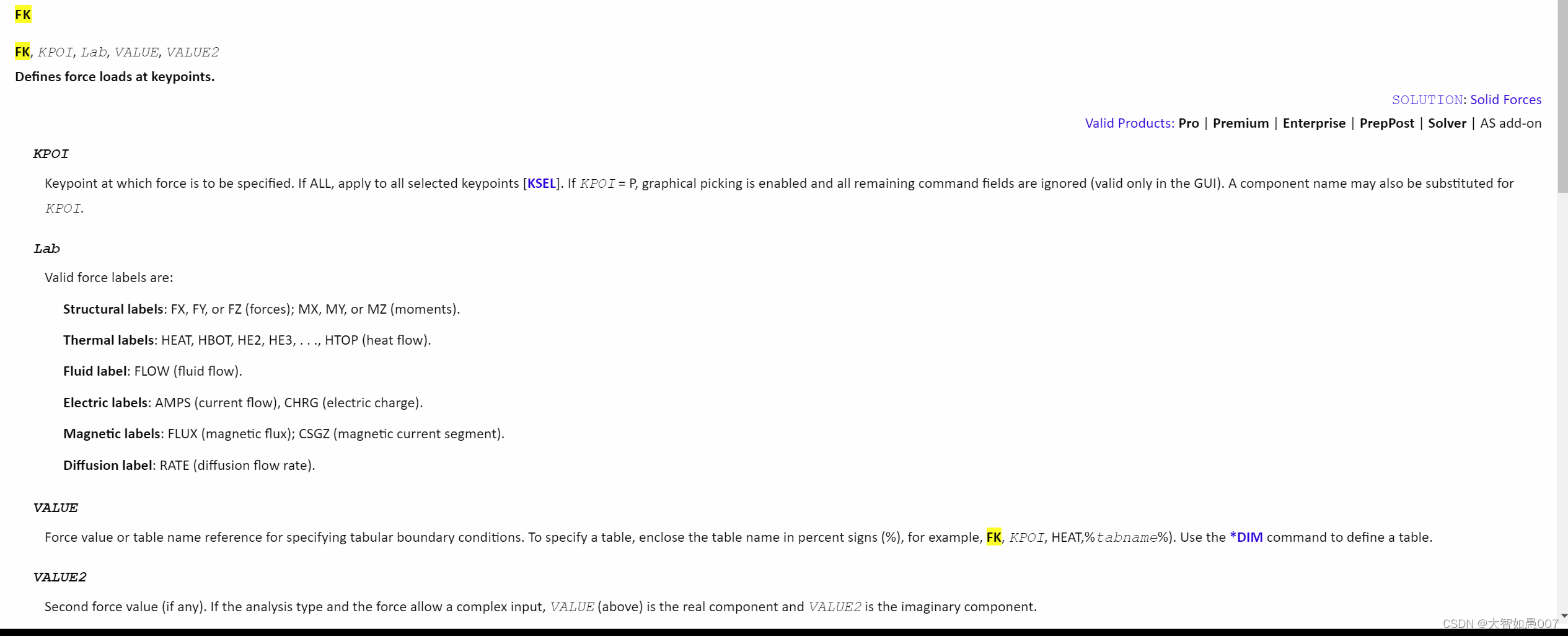

fk,2,fy,-10e3

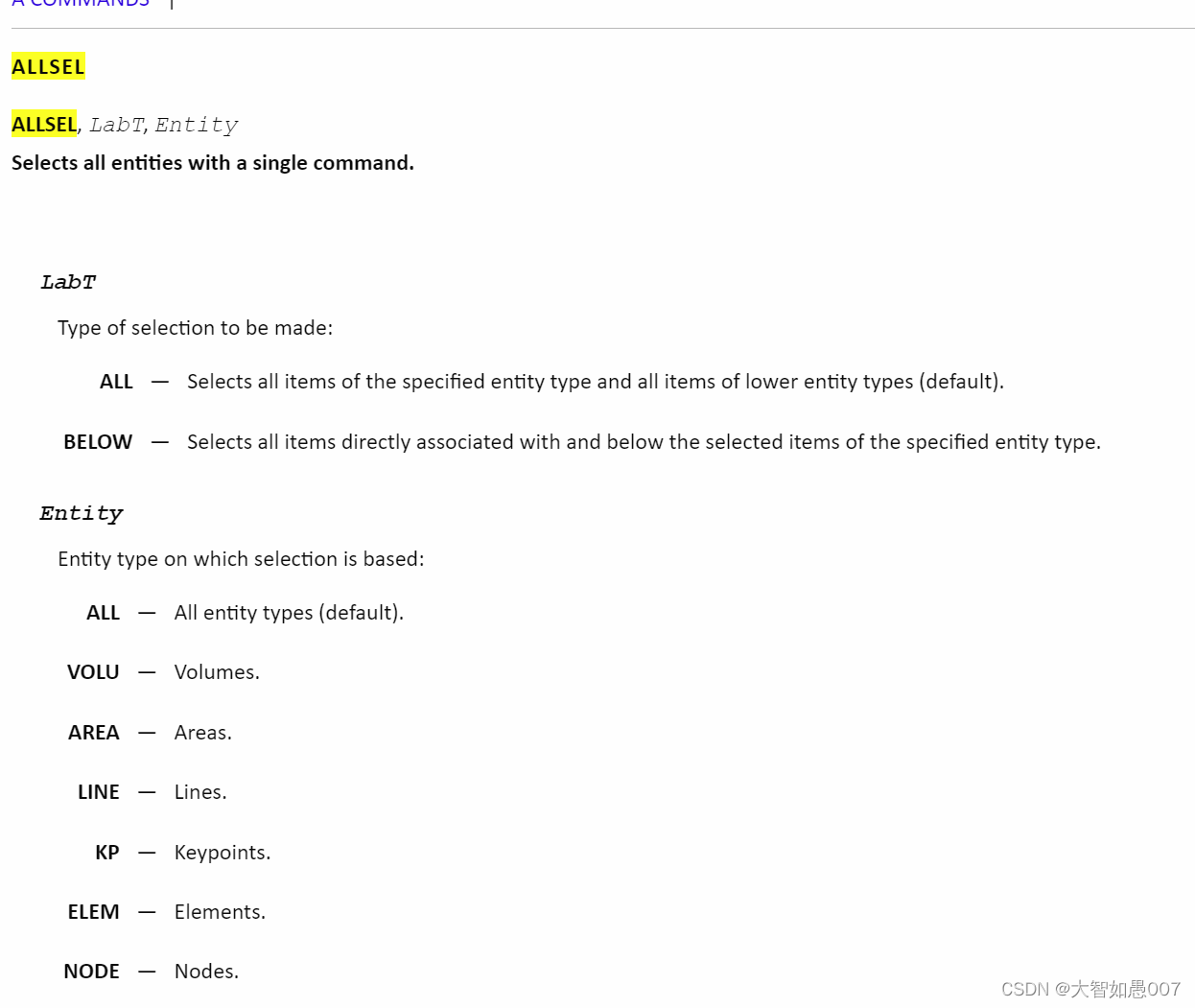

allsel,all
solve

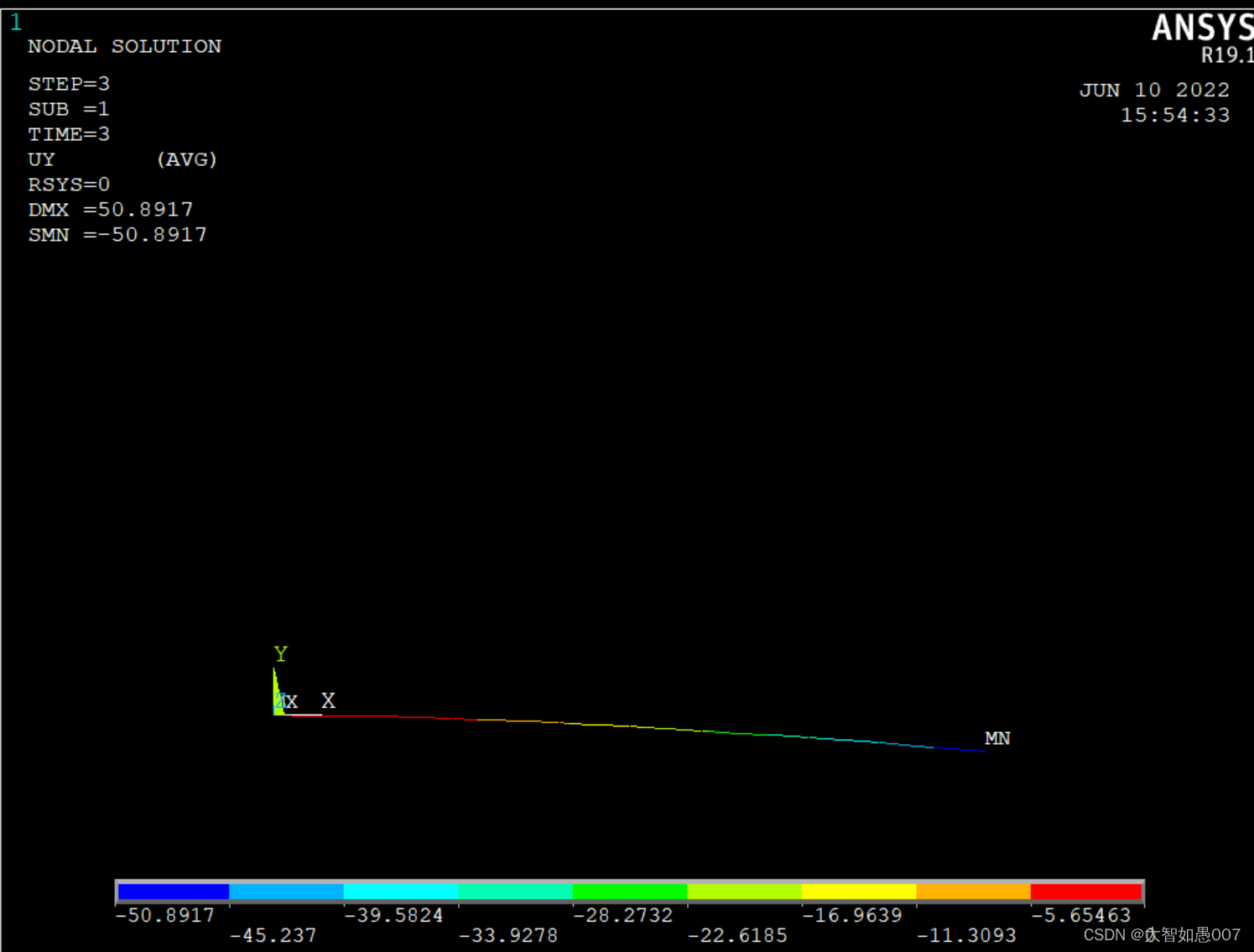

完整代码

finish
/clear
/prep7
!定义材料
et,1,beam189  !et 是element type 元素类型 选择beam 189
mp,ex,1,2.1e5  ! mp是 material props 材料性质 ex：弹性模量   1：编号材料为1
mp,prxy,1,0.3  ! prxy 是泊松比

! 截面定义
sectype,1,beam,rect  !sectype 截面类型，1编号，beam梁 rect矩形
secdata,30,50

! 编号坐标
k,1,0,0,0
k,2,1000,0,0
k,3,500,500,0

! 连接几何模型
l,1,2 !连接1和2两点

latt,1,,1,,,3,1                     !mat 材料编号，type编号，kb，ke方向 secnum 截面编号
! 划分单元大小
lesize,1,,,10    !定义十份
lmesh,all
/solu !加载

!定义边界条件
dk,1,all,0
fk,2,fy,-10e3
allsel,all
solve
