这篇博客介绍了如何在ANSYS中进行几何建模，包括定义关键点、线段、面和体，使用kgen进行点的复制和平移，以及通过cyl4命令创建圆环。还涉及了线的选择、面的创建和体的构造，以及拉伸操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

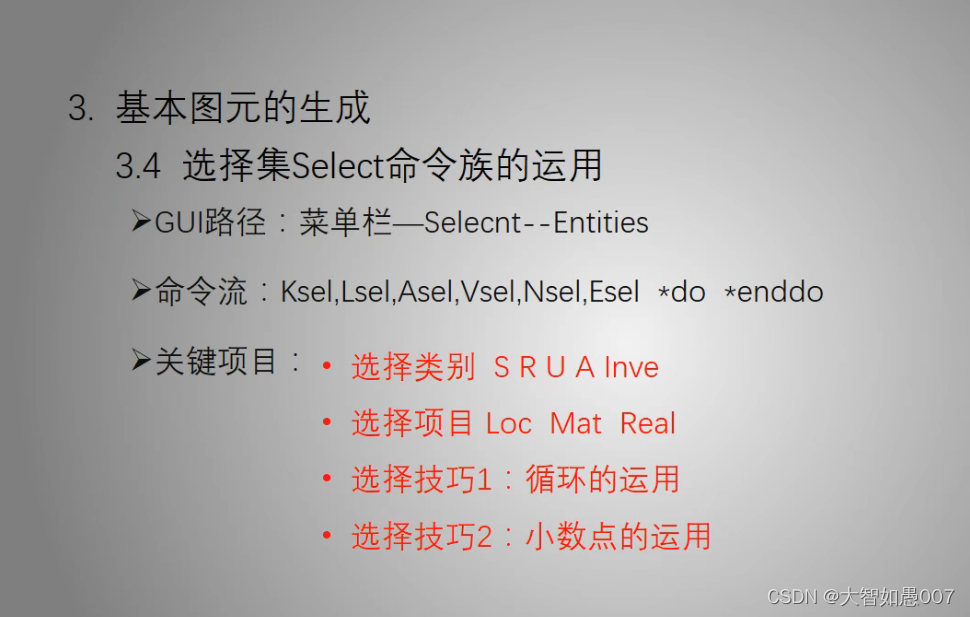

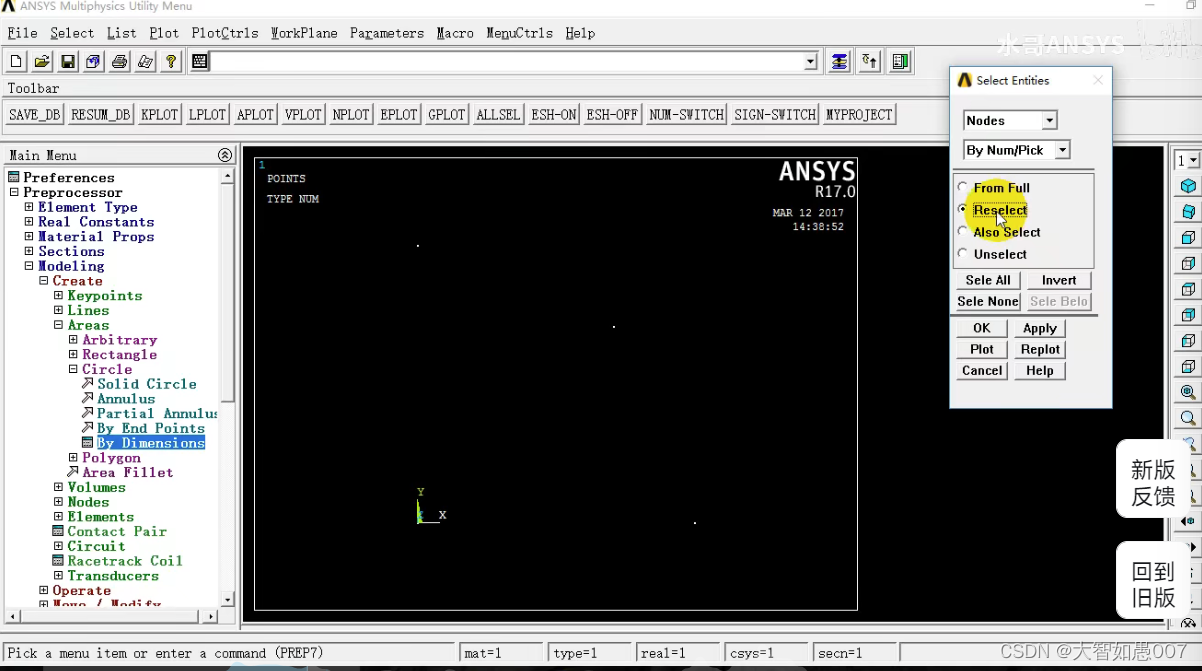

S：从当前所有的选项中选择

R：从当前已经选择中的再次选择

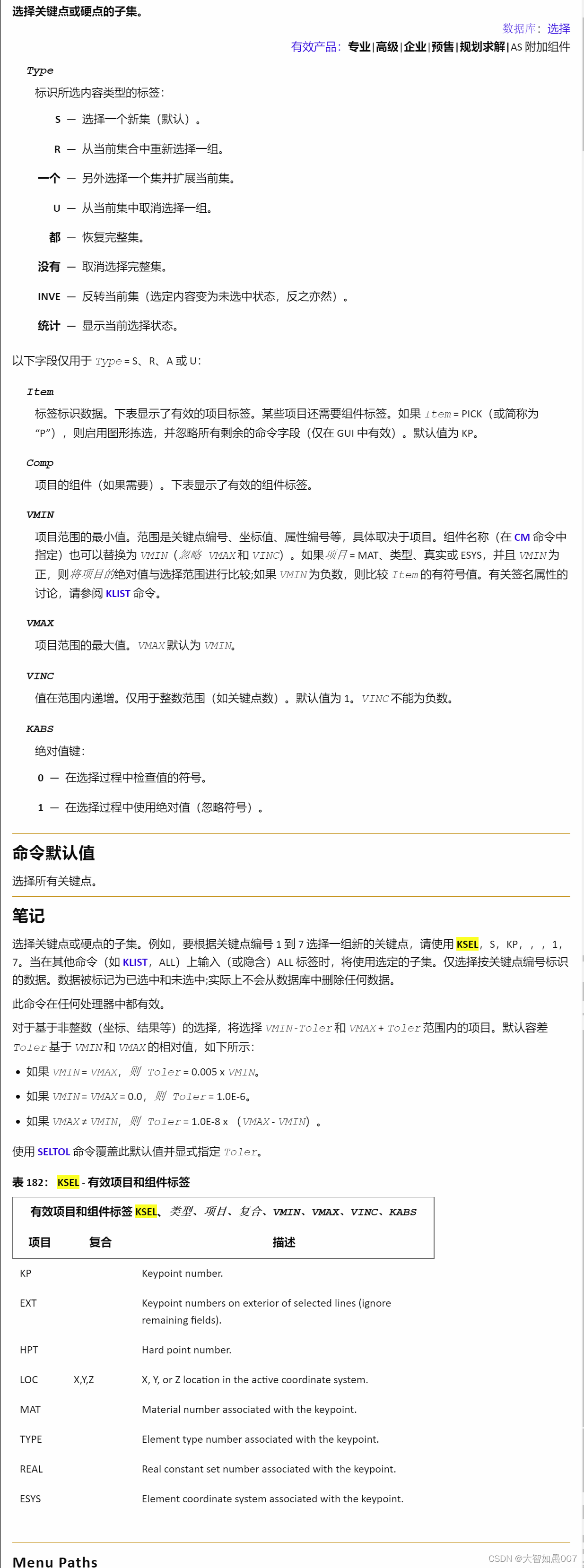

ksel

KSEL (ansys.com)

finish
/clear
/prep7
k,1,0,0
k,2,0,100
k,3,0,200
k,4,100,0
k,5,100,100
k,6,100,200

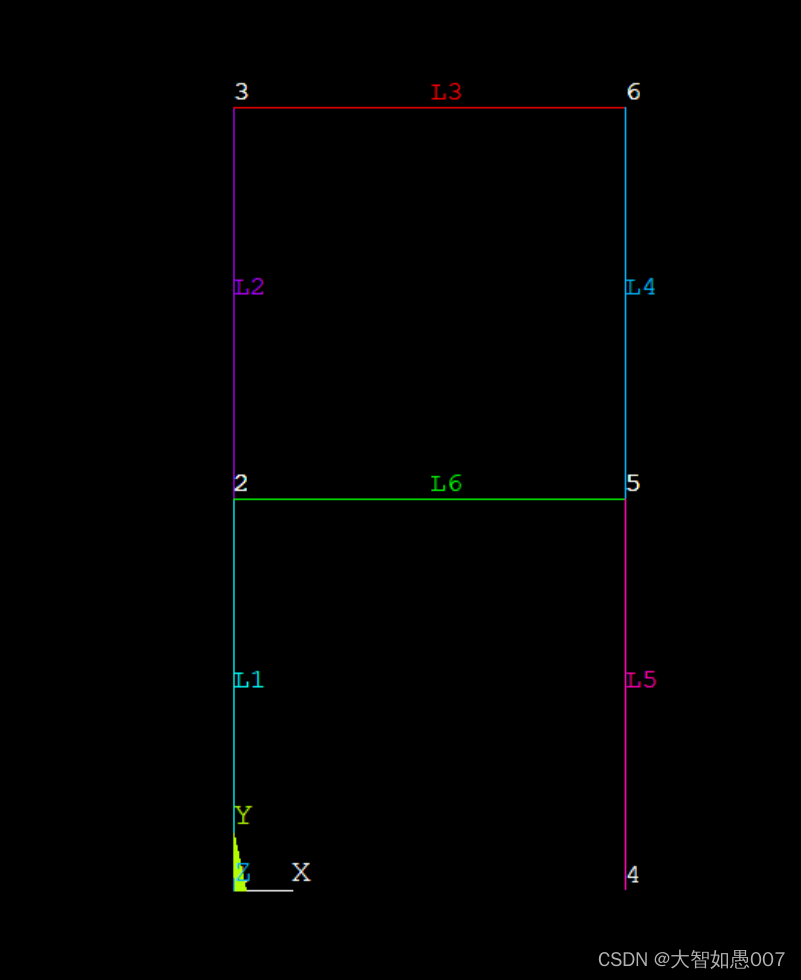

l,1,2
l,2,3
l,3,6
l,6,5
l,5,4
l,2,5

lsel,s,,,6   ! s选择一个新的集合  6表示之选择六号线段  lsel是线段的集成命令

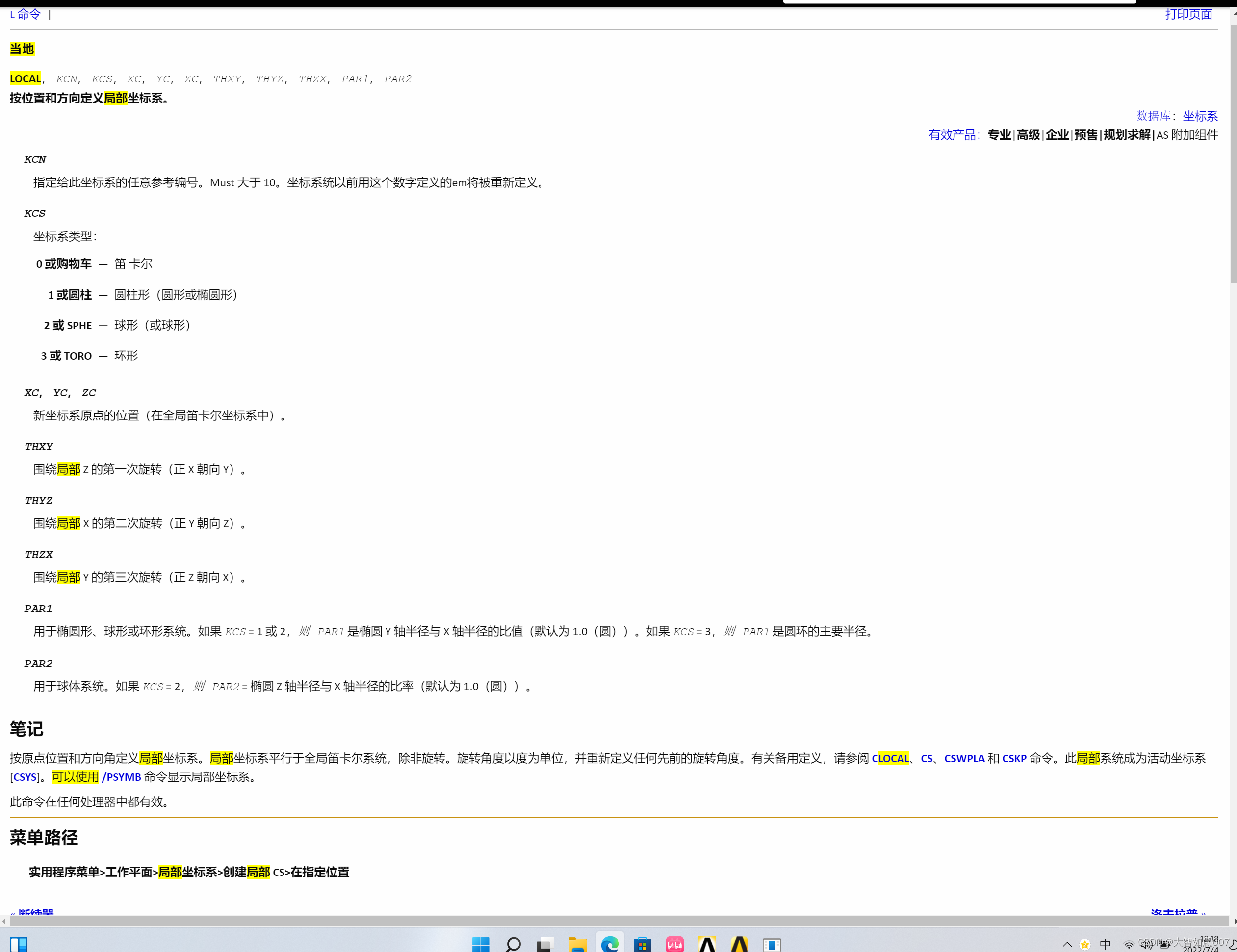

lsel,s,loc,y,0,200  ! loc 坐标

v 通过关键点围成体最多18个点 A, P1, P2, P3, P4, P5, P6, P7, P8, P9, P10, P11, P12, P13, P14, P15, P16, P17, P18

va 通过面围成体最多10个面

VA, A1, A2, A3, A4, A5, A6, A7, A8, A9, A10

用点建立面

finish
/clear
/prep7
!建立点
k,1
k,2,500
k,3,500,500
k,4,0,500
！复制平移点
kgen,2,all,,,,,1000 ! all选中所有的，KGEN，ITIME，NP1，NP2，NINC，DX，DY，DZ，KINC，NOELEM，IMOVE

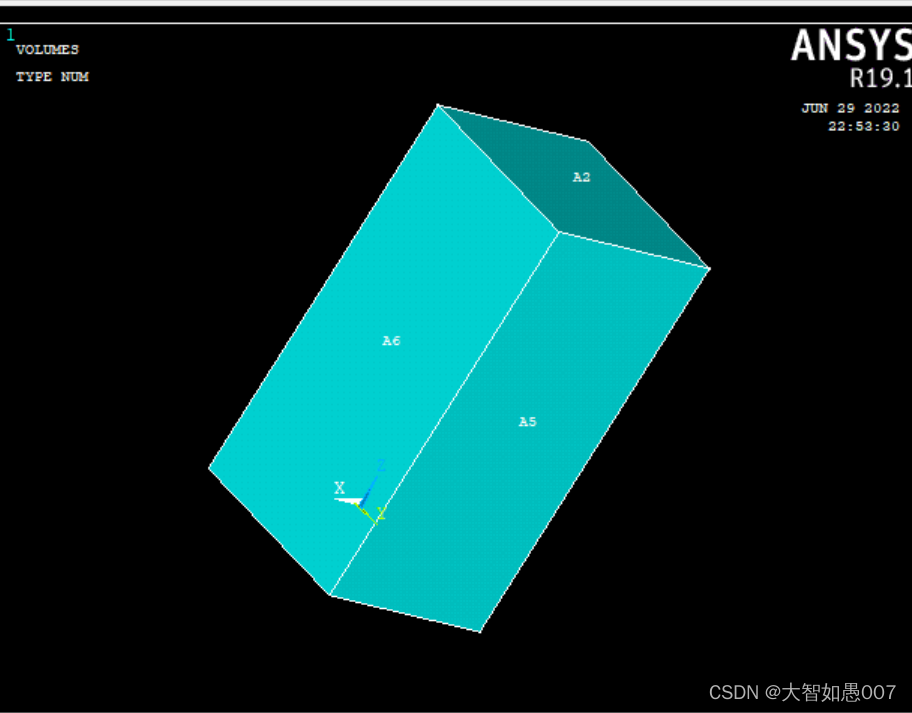

! 建立体
v,7,6,5,8,3,2,1,4   ！建立体的方向  旋转方向要一致

或者先建立面在建立体

finish
/clear
/prep7
!建立点
k,1
k,2,500
k,3,500,500
k,4,0,500
kgen,2,all,,,,,1000

a,1,2,3,4
a,5,6,7,8
a,1,2,6,5
a,5,8,4,1
a,7,8,4,3
a,6,7,3,2

va,1,2,3,4,5,6

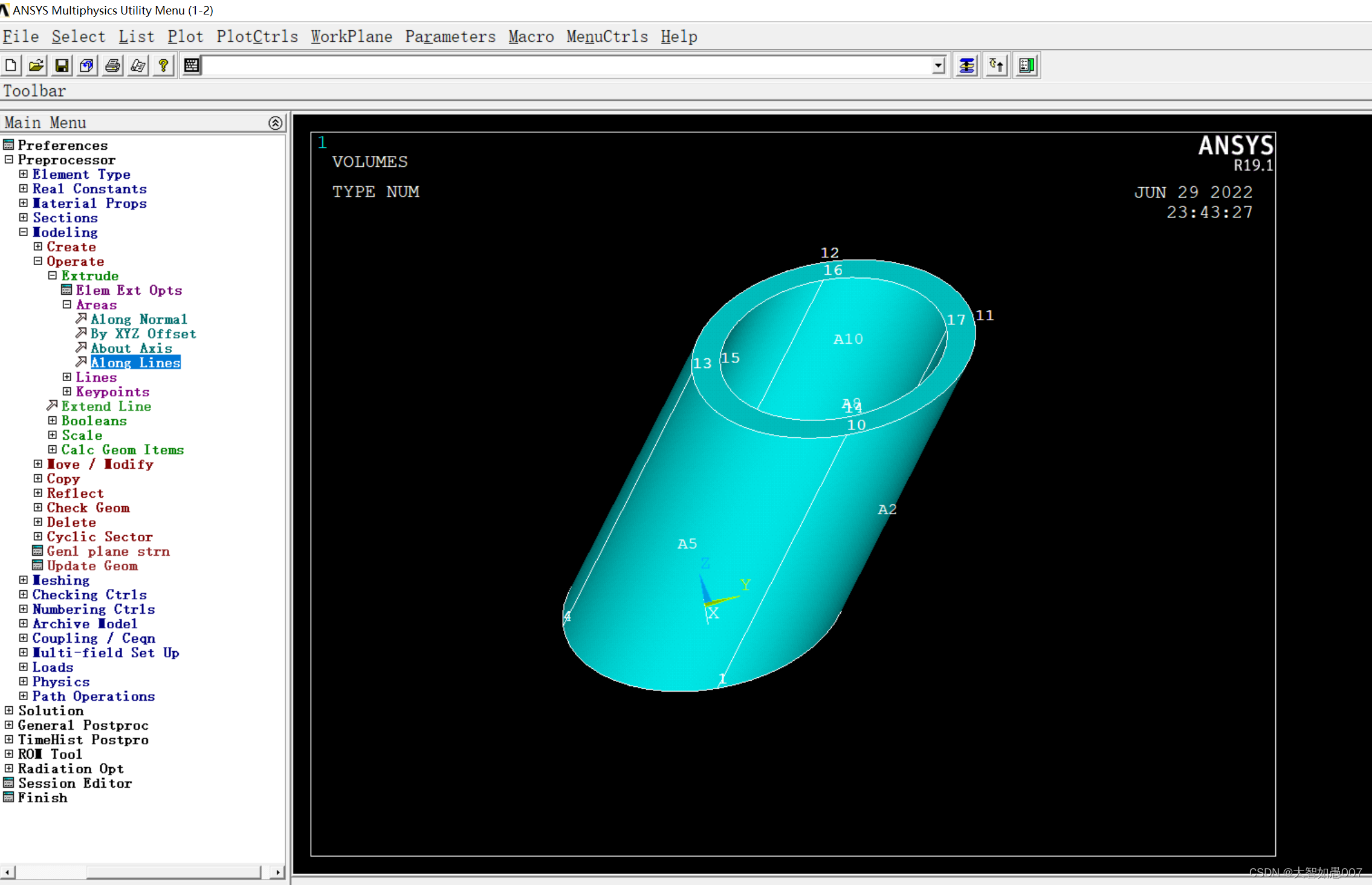

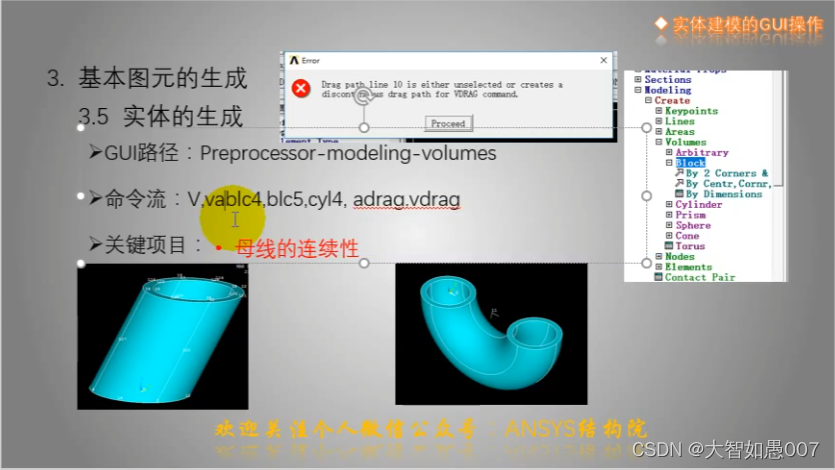

adrag、vdrag为两个拉伸命令

gui操作，沿着线拉伸

先建立面和线

finish
/clear
/prep7

cyl4,0,0,400,0,500,360 !坐标在0，0处，内半径为400，外半径为500的圆环

k,9,,1000,1000
l,8,9

ectude 拉伸挤出

operate 操作
