UEFI Boot Manager

 简介

        UEFI boot manager是一个固件方针引擎，它可以通过修改global NVRAM 变量来配置；它会按照global NVRAM variable 定义的顺序来加载UEFI driver or UEFI application。当固件初始化完成，就会把控制权交给boot manager，boot manager然后来负责决定加载。

        UEFI包含启动顺序内容如下：

1. 从globa NVRAM 变量中读取boot order list，修改这个变量在下一次reset后生效；boot order list定义了一个NVRAM 顺序变量表，包含了启动的信息；每一个NVRAM 变量定义了启动选项的名称；
2. NVRAM 变量也包含指向硬件设备及其文件的指针，包含要加载的UEFI image
3. 变量还要包含操作系统分区和目录的路径以及其他配置特定目录

一. 相关Global variables

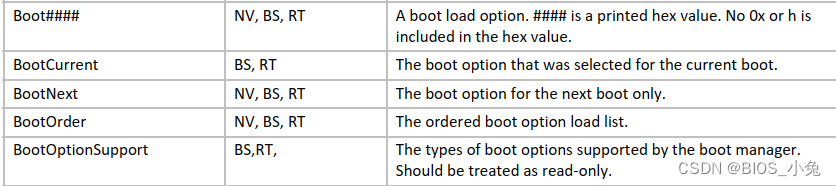

        NVRAM中每个变量名为Boot####，####十六进制数；BootOrder 定义了启动顺序，其中值为####；BootNext 定义了下一次启动的第一启动项，它与BootCurrent的数据均为####。

二.Variable数据结构

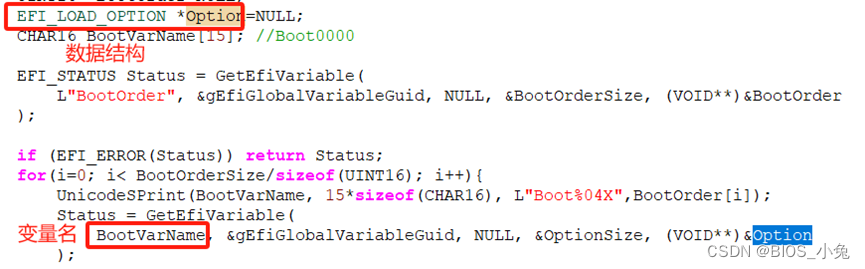

        利用Getvariable（）获取NVRAM中load option信息，Setvariable（）则可以改变信息，变量名为“Boot####”，数据结构为EFI_LOAD_OPTION。

EFI_LOAD_OPTION:

typedef struct _EFI_LOAD_OPTION {
UINT32 Attributes;
UINT16 FilePathListLength;
// CHAR16 Description[];
// EFI_DEVICE_PATH_PROTOCOL FilePathList[];
// UINT8 OptionalData[];
} EFI_LOAD_OPTION;

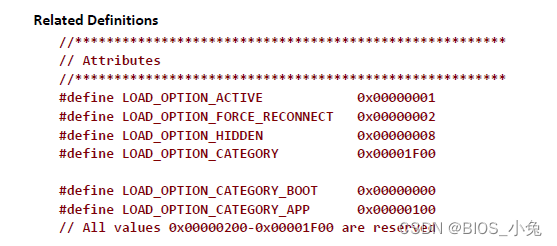

Attributes: 即option属性，如果一个option mark as Active，boot manager 会尝试从此设备路径boot，这样就可以简单的进行enable/disable boot option;如果属性为Hidden，那么option会隐藏

FilePathListLength：表示后面FilePathList 数据长度

Description：用户可看的load option描述，一般就是我们可以看到的boot 设备名称，以“0000”结尾

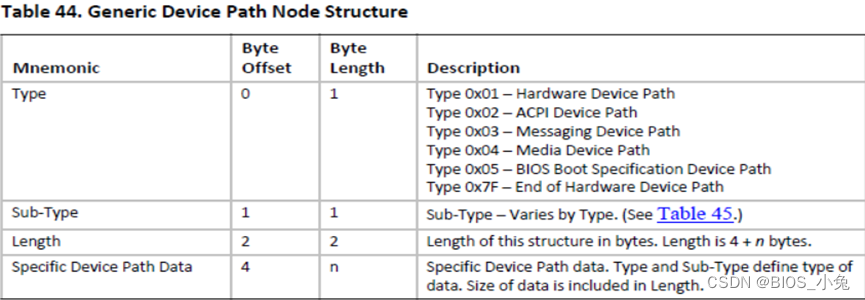

FilePathList：可以看到其结构为EFI_DEVICE_PATH_PROTOCOL，因此是一组UEFI device path 数组，第一个路径元素来描述设备和这个load option image的位置OptionalData[]：预留数据区

三. 启动机制

        EFI 可以从一个支持EFI_SIMPLE_FILE_SYSTEM_PROTOCOL 或者 EFI_LOAD_FILE_PROTOCOL 的设备启动。如果一个设备支持EFI_SIMPLE_FILE_SYSTEM_PROTOCOL，它必须实现文件系统协议，才能可启动；如果一个设备不想支持完整的文件系统，它可能会产生一个EFI_LOAD_FILE_PROTOCOL，用于直接启动镜像；Boot Manager 会尝试先用EFI_SIMPLE_FILE_SYSTEM_PROTOCOL启动，如果fail，会再用EFI_LOAD_FILE_PROTOCOL。

        一般HDD，USB等Media设备采取file system 模式boot，它们的FilePath 中包含了file name 以及boot image。当一个设备没有完整的file system，它会加载EFI_LOAD_FILE_PROTOCOL来使boot image具体化，Network device一般用这种模式boot 因为它的boot image 不需要file system。
