本文详细介绍了BIOS ROM的组成，包括NVRAM、FV_MAIN和FV_BB等部分，每个部分由固件卷头部EFI_FIRMWARE_VOLUME_HEADER和固件文件系统FFS_FILE构成。固件卷头部包含ZeroVector、FileSystemGUID等字段，FFS_FILE则由EFI_FFS_FILE_HEADER和File Sections组成，用于存放不同类型的模块和数据。NVRAM主要存放可修改变量，FV_MAIN和FV_BB分别存储DXE模块、UEFI驱动等内容。
BIOS rom包括NVRAM(NVRAM MAIN)+ NVRAM_BACKUP +FV_MAIN+FV_BB 实际情况可能
还有 FIT/OA/WHEA 等 area，具体看平台设计。而NVRAM,FV_MAIN,FV_BB 这些Type 定义 为 FV（Firmware Volume 固件卷），其数据结构由固件卷头部+固件文件系统组成。
固件卷头部： EFI_FIRMWARE_VOLUME_HEADER
固件文件系统：Firmware File System (FFS_FILE)
总结：BIOS ROM 由 多 个 FV 数据组成 每个 FV 可以有一个或者多个 FFS_FILE
NVRAM 只有一个 FFS FILE ，主要是存放各种用户可以修改的 variable ，如 setup；
FV_MAIN 有多个 FFS FILE 主要 为 DXE modules UEFI driver UEFI app，SMM modules 等内容 ；
FV_BB 有多个 FFS FILE 主要 为 PEI CORE PEIM SEC 等 modules ，最后一个 FFS 为 VTF Volume Top File ），存放 SEC Core 的内容 （开机第一条指令会跳转到SEC地方）。

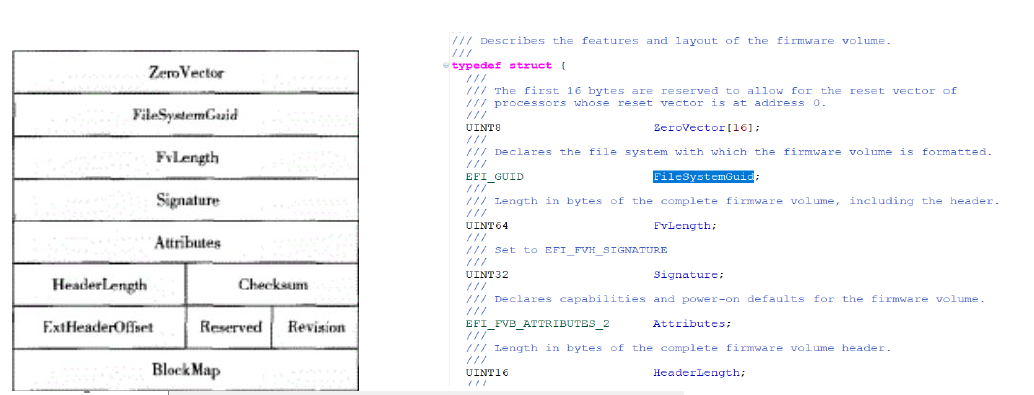

固件卷头部EFI_FIRMWARE_VOLUME_HEADER
其数据结构如下

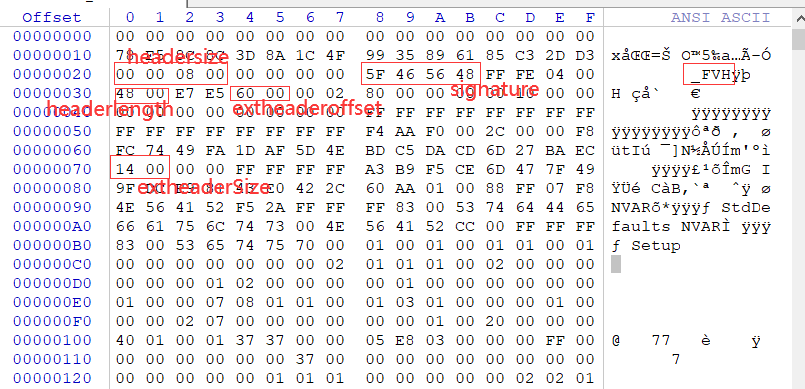

以NVRAM部分为例：
-
ZeroVector ：全为0；
-
FileSystemGUID： EFI_FIRMWARE_FILE_SYSTEM2_GUID ,FV_BB 也是FS2 GUID.
-
ExtHeaderOffset不 为零的情况下， FFS_FILE start offset = ExtHeaderOffset +ExtHeaderSize （另外涉及到 8 字节对齐，所以 start offset 为0x78 开始）；如果ExtHeaderOffset 为0，FFS_FILE start offset = NVRAM OFFSET + HeaderLength

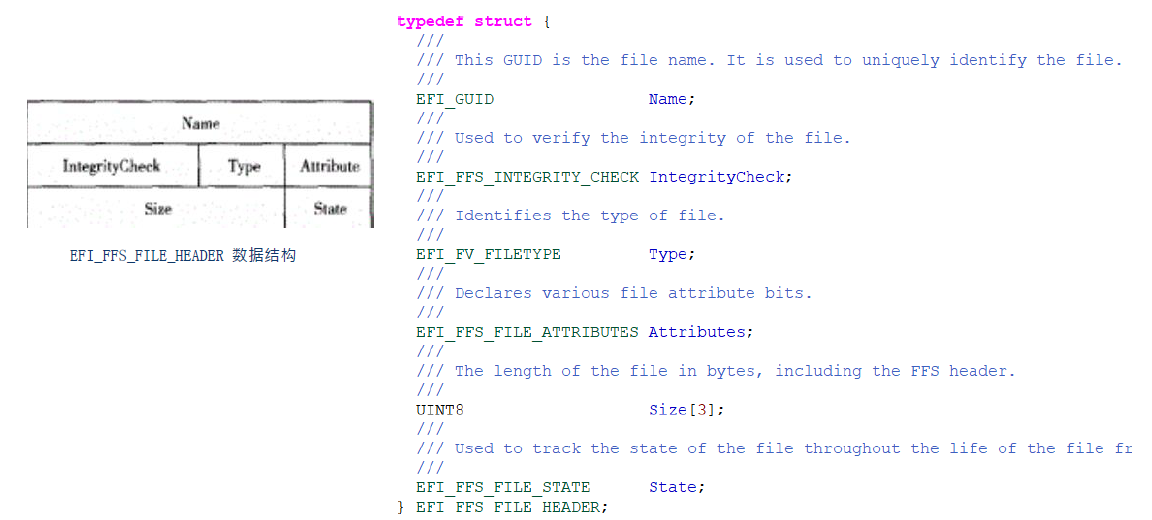

FFS_FILE: EFI_FFS_FILE_HEADER + File Sections （固件段）

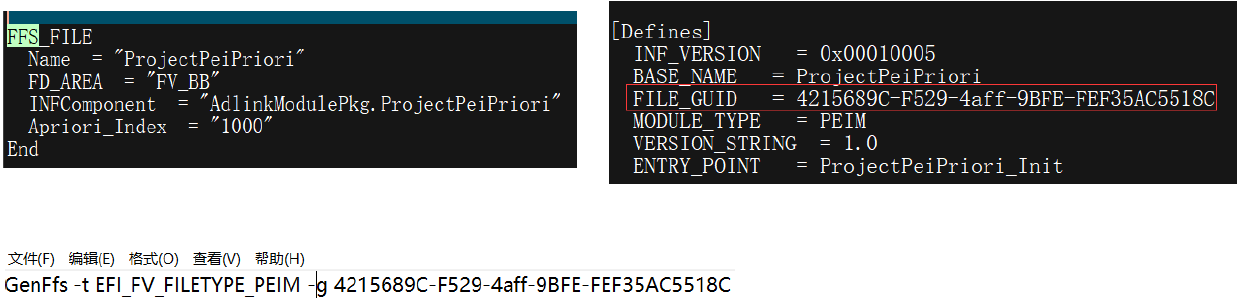

Name：FFS唯一GUID值，PEIM或者 DXE 等 Module, 在 token 里面定义 FFS_FILE, 对应的INF 里面定义FILE_GUID，GenFfs 会读取 INF 信息来生成 FFS File

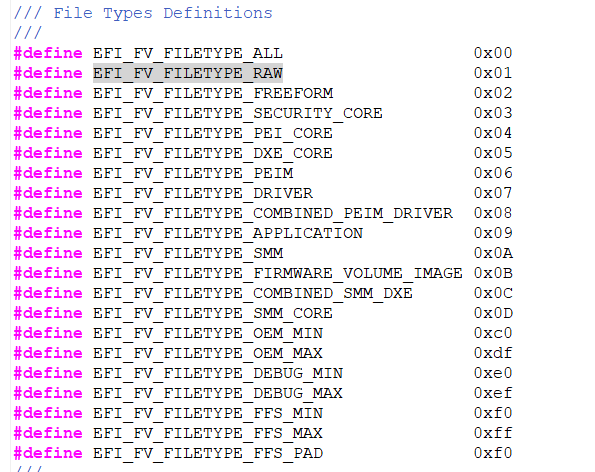

Type：如以下定义
-

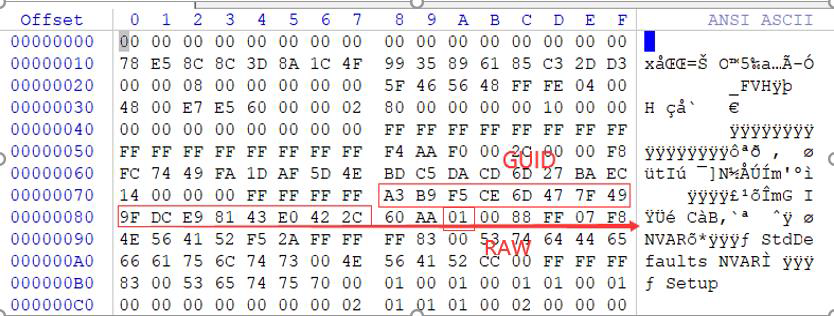

bin 或者 EFI file 一般定义为 FILE RAW 或者 FILE DRIVER，NVRAM type 是EFI_FV_FILETYPE_RAW （not contain sections and is treated as a raw data file）
2. PEIM,DXE module INF 里面定义 module_type 即 为 file type ，这些往往包含section file
