需要的文件的下载
Keil5MDK5.11版本,Pack包直接百度下载或百度网盘链接:链接:https://pan.baidu.com/s/15d_R23WAf_PlkxsMSx60XA
提取码:1uth(没有会员是真的慢,建议直接网址上找资源)
Keil5的安装
下载下来直接开始安装。
然后就是一路下一步,不过有几个注意的点:
- 选择安装目录那一步,记得选择的文件夹要是英文名(应该是有中文会有问题);
- First Name Company Name E-mail 随便填;
- 安装完成后的Pack Installer 可以关掉,因为我们可以直接下载STM32F10x的Pack包直接安装,安装Pack包是必须的;
- 涉及版权问题,这边就不讨论破解内容。如需自行百度。(网盘中相关软件)
选择STM32F1xxPack包,右键安装。
工程模板创建
创建工程
- 选择 Project->New project

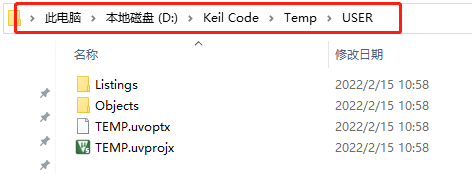

选择你所要存放的文件夹,再在里面创建USER文件夹,在USER文件夹中创建工程。
如图 - 选择你所用到的芯片。
点开+,在里面选择你所要用到的芯片型号。
创建文件夹
1.在上述的文件夹中的temp文件夹中创建3个文件夹。(最好大于等于3个,便于区分)
2. 创建的文件的命名可以根据自己的理解来。主要是分别用来存放CORE文件,STM32库文件,以及自己写的文件。我这边就给命名为:CORE,LIB ,HARDWARE。
复制文件
- 将STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport中的2个文件复制到CORE文件夹中。
- 将STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x中文件都拷到CORE文件夹中。(除那个网页文件)。
- 将STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver文件夹中的2个文件夹复制到LIB文件夹中。
- STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template文件夹中的.c和.h文件都复制到USER文件夹中(main.c可以自己创建,如果直接复制,则需要删除里面的内容)。
- 将网盘中的delay和sys相关的4个文件复制到HARDWARE文件夹中。
导入文件
-

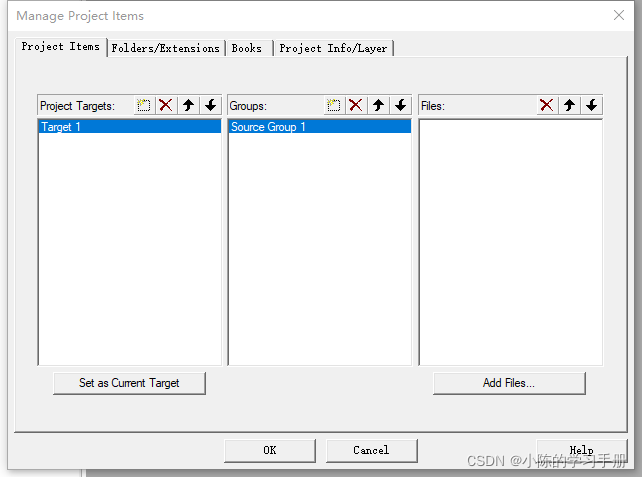

打开Keil的红绿白小方块。
-
在Groups中新建3个目录,并改名,使4个跟我们创建的4个文件夹名字一样就行。
-
在CORE中添加
start_up选择CORE\startup\arm文件夹中的。 -
在LIB中添加LIB文件夹中src里的所有文件。
-
在HARDWARE中添加delay.c和sys.c。
-
在USER中添加USER文件夹中的2个.C文件。
修改Keil设置的参数
-
打开魔术棒
-
在Output中勾选Creat HEX File选项,来生成HEX文件,可以在右上边修改生成HEX文件的名字,左上为生成HEX文件的目录,默认不动。
-
在C/C++选择栏中,将 STM32F10X_HD,USE_STDPERIPH_DRIVER 输入Define中。
-
在下边的Include Paths中选择在工程中用到的头文件,必须非常的明确在哪个文件夹里。
-
最后在Debug的右边选择你要调试下载的工具,选择前面的Use。我用的是ST-LINK,就选择这个进入Setting->Flash Download 勾选Reset and Run,该选项是用在下载代码的时候,单片机会自动重启并运行,不然就需要手动断电开机来进行调试新代码。
-
然后将main.c中的内容全部删除,输入
#include “stdio.h”
int main()
{
printf(“hello world”);
}
最好再加一个回车。 -
最后按
整个工程编译,没有出现问题,就可以开始写代码了。
修改Keil的字体
- 点击Edit->configuartion 在Encoding中选择Chinese GB2312(注释可以写中文,不然会乱码)
- 在Colors & Fonts选项中,选择第4个 C/C++ Editor files。 Text中的Font选择一个字体和size大小,来使代码更加清楚。
