画图流程
(1)导入数据
- 数据类型如下图所示。
(2)画散点图

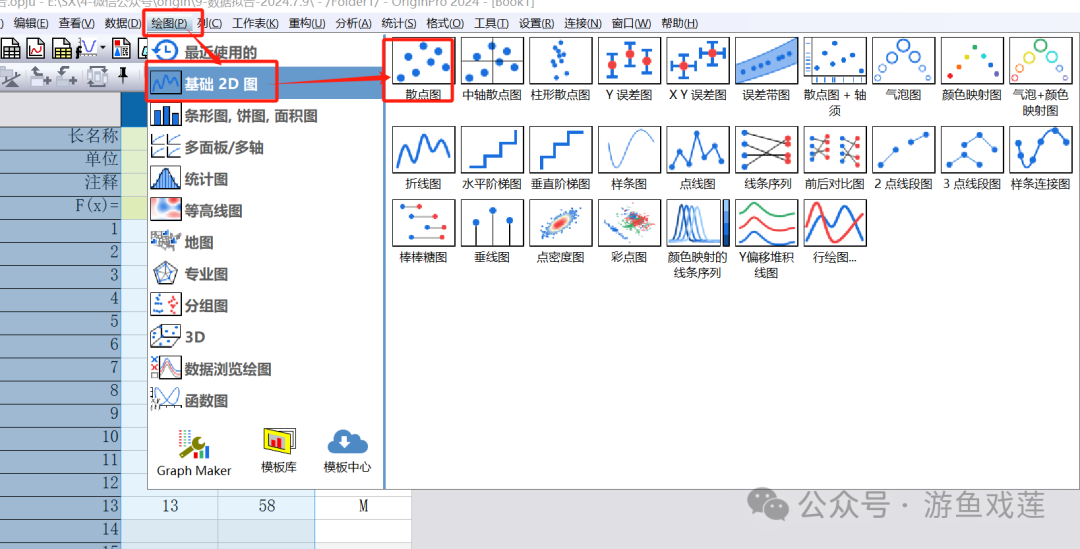

- 选中xy两列数据→点击“绘图”→点击“基础2D图”→点击“散点图”
(3)拟合曲线
- 点击图片→点击“分析”→点击“拟合”→点击“线性拟合”→点击“打开对话框”
- 点击“拟合曲线”→勾选“置信带”和“预测带”→点击“确定”
- 点击左侧工具栏“T”→单击图片合适位置→输入拟合曲线公式
(4)设置标签和散点
- 点击图片→点击“符号”→设置“符号样式”、“大小”和“颜色”
- 点击“标签”→勾选“启用”→标签形式选择“Col(C)”→勾选“若偏移超过(%)则显示指引线”→点击“确定”
- 注:可手动将数据标签移到目标位置
(5)设置图例
- 点击图例→单击右键→点击“属性”
- 更改图例名字→设置行距→设置字体
- 点击“边框”→设置边框为“无”→点击“确定”
(6)设置坐标轴
- 双击坐标轴→弹出“坐标轴-图层1”对话框→依次按需设置“刻度线标签、轴线和刻度线...”等要素→点击“应用”→点击“确定”。

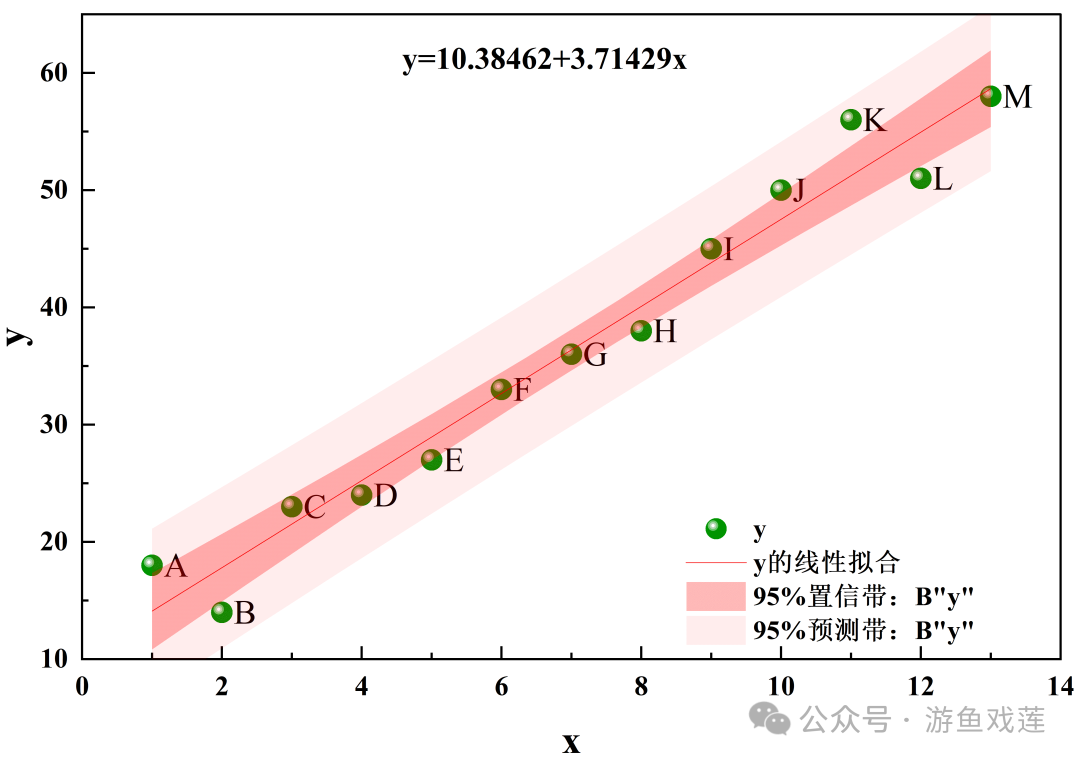

(7)效果图
