【科研绘图】【带误差棒的柱状图】：附Origin详细画图流程

目录

1、理解带误差棒的柱状图

2、画图流程

1、理解带误差棒的柱状图

带误差棒的柱状图，是一种体现实验数据误差以及不确定性的统计图，在视觉上辅助读者直观地看到每个数据点的误差范围。在本例图中，通过Y值和误差值两组指标绘制带误差棒的柱状图，它由柱状图和误差棒组成，Y值决定了柱状图的高度，误差值的大小决定了误差棒的高低。

2、画图流程

（1）导入数据，并绘图

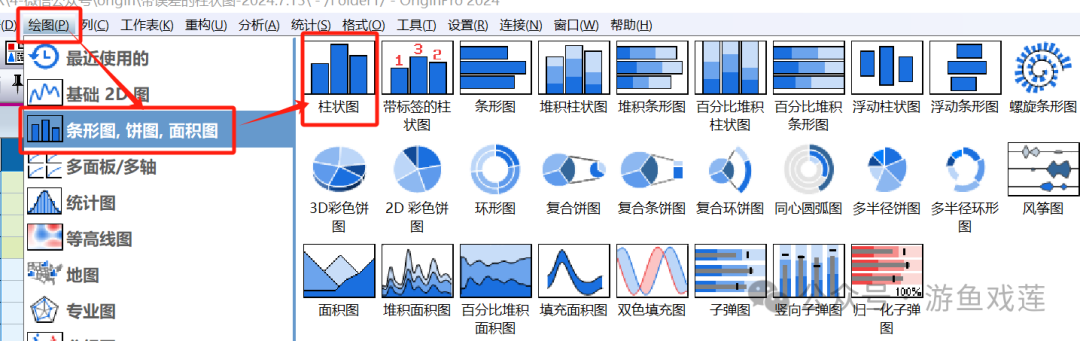

• 选中数据→点击“绘图”→点击“条形图 饼图 面积图”→点击“柱状图”

（2）增加误差棒

• 点击图形→弹出“绘图细节-绘图属性”对话框
• 选择左侧代表柱子数据的“数值（Y）【1*：21*】”行→点击“显示”→勾选“条状图”和“符号”→点击“确定”

（3）设置绘图细节

• 点击图形→弹出“绘图细节-绘图属性”对话框
• 选择左侧代表柱子数据的“数值（Y）【1*：21*】”行→点击“符号”→设置符号形状→设置大小→设置边缘颜色→设置填充色
• 点击“图案”→设置透明度→设置填充的“颜色”、“图案”、“图案颜色”和“宽度”→渐变填充设置为“更多颜色”→设置“调色板”颜色
• 再选择左侧代表误差棒数据的“Y-error”行→设置误差棒线宽和颜色→点击“确定”

（4）设置坐标轴

• 双击坐标轴→弹出“坐标轴-图层1”对话框
• 依次点击左侧横坐标和纵坐标，分别设置“刻度、刻度线标签、轴线和刻度线...”等要素→点击“应用”→点击“确定”。

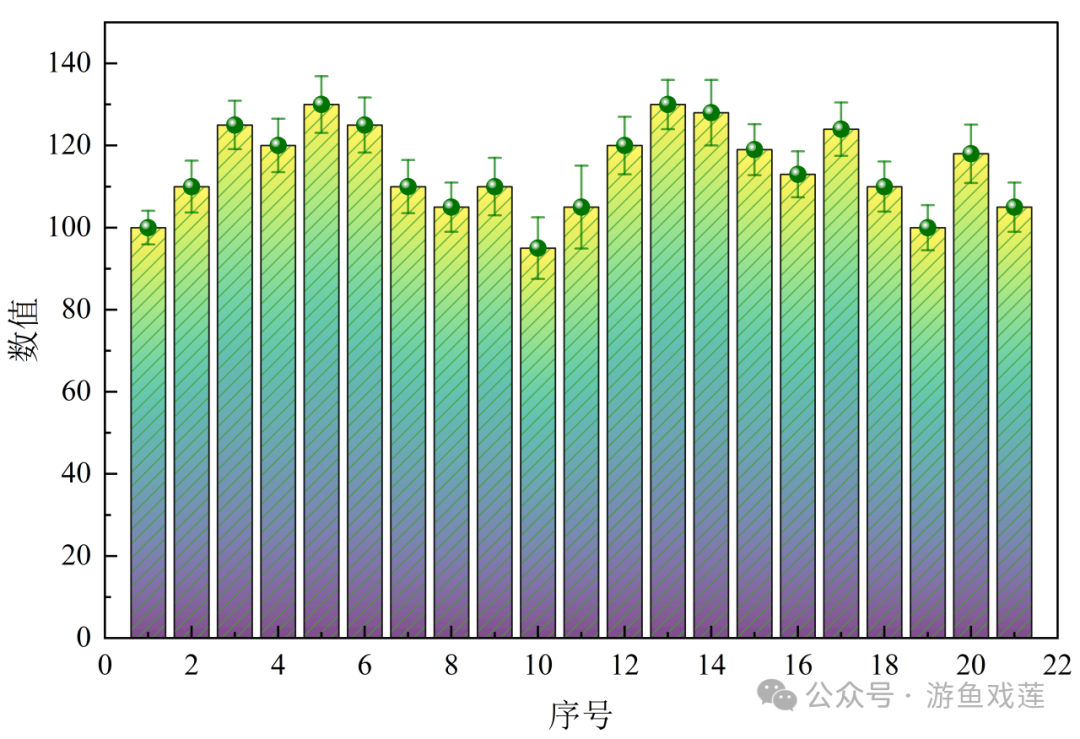

（5）效果图
