IS-IS协议基本配置实验(初学版)

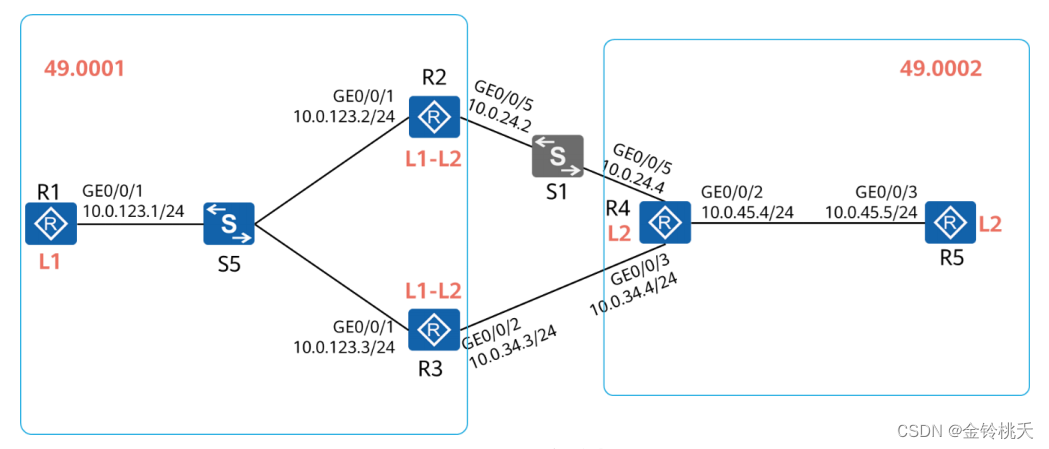

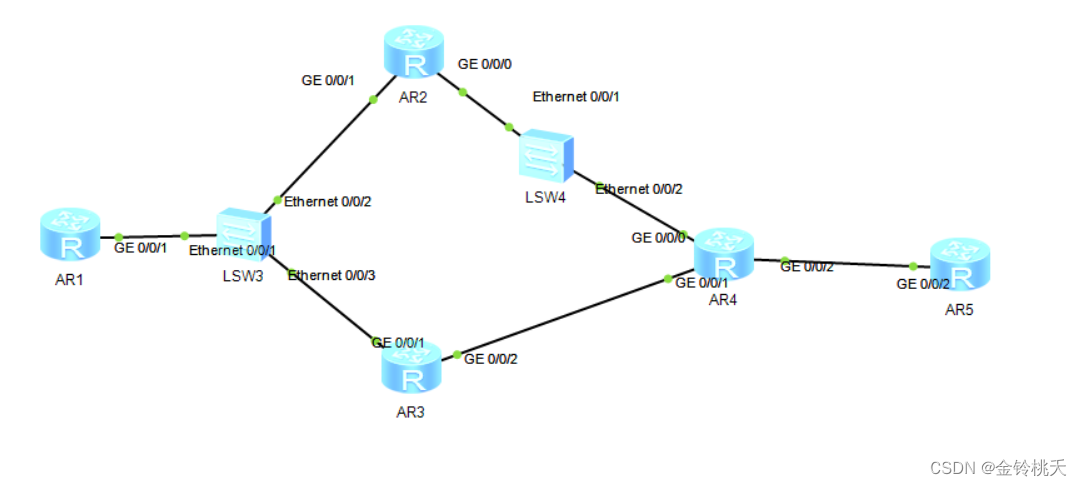

实验组网:

介绍:IP 地址、IS-IS 区域、IS-IS 路由器等级如图所示,其中 R1、R2、R3 属于 49.0001 区域,R4、R5 属于 49.0002 区域,所有路由器均创建 Lopback0 接口,其P 地址为 10.0.xx/32,其中x为设备编号。

R1:10.0.1.1/32

R2:10.0.2.2/32

R3:10.0.3.3/32

R4:10.0.4.4/32

R5:10.0.5.5/32

配置思路:

1、设备 IP 地址配置。

       配置R1:

interface GigabitEthernet0/0/1
 ip address 10.0.123.1 255.255.255.0

interface LoopBack0
 ip address 10.0.1.1 255.255.255.255

       配置R2:

interface GigabitEthernet0/0/0
 ip address 10.0.24.2 255.255.255.0

interface GigabitEthernet0/0/1
 ip address 10.0.123.2 255.255.255.0

interface LoopBack0
 ip address 10.0.2.2 255.255.255.255

       配置R3:

interface GigabitEthernet0/0/1
 ip address 10.0.123.3 255.255.255.0

interface GigabitEthernet0/0/2
 ip address 10.0.34.3 255.255.255.0

interface LoopBack0
 ip address 10.0.3.3 255.255.255.255

       配置R4:

interface GigabitEthernet0/0/0
 ip address 10.0.24.4 255.255.255.0

interface GigabitEthernet0/0/1
 ip address 10.0.34.4 255.255.255.0

interface GigabitEthernet0/0/2
 ip address 10.0.45.4 255.255.255.0

interface LoopBack0
 ip address 10.0.4.4 255.255.255.255

       配置R5:

interface GigabitEthernet0/0/2
 ip address 10.0.45.5 255.255.255.0

interface LoopBack0
 ip address 10.0.5.5 255.255.255.255


2、配置 IS-IS

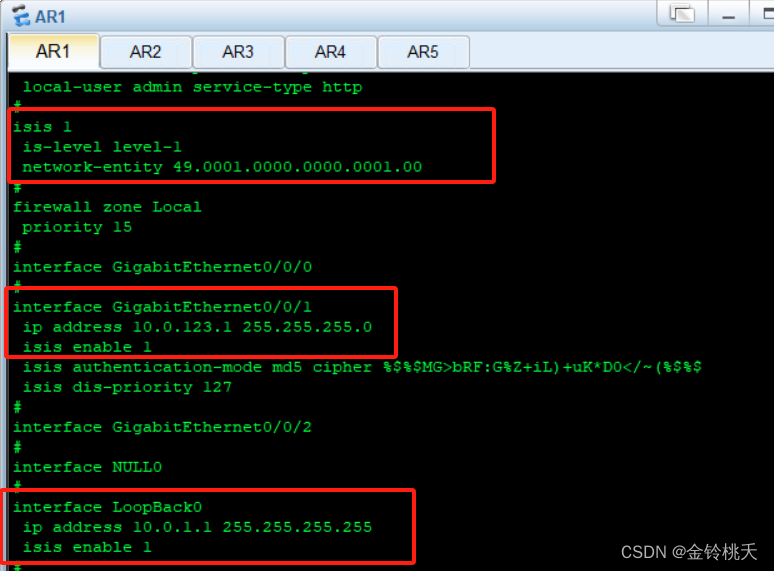

        配置R1:

isis 1
 is-level level-1
 network-entity 49.0001.0000.0000.0001.00

interface GigabitEthernet0/0/1
 isis enable 1

interface LoopBack0
 isis enable 1

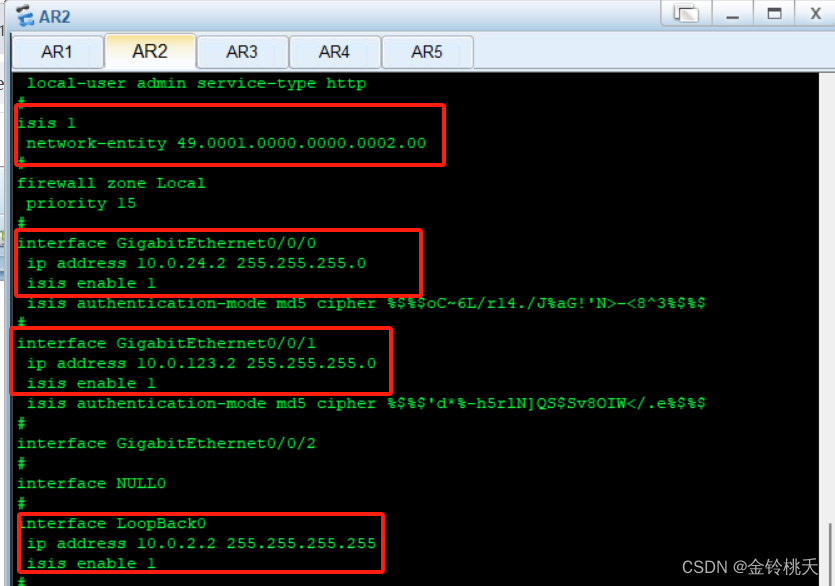

        配置R2:

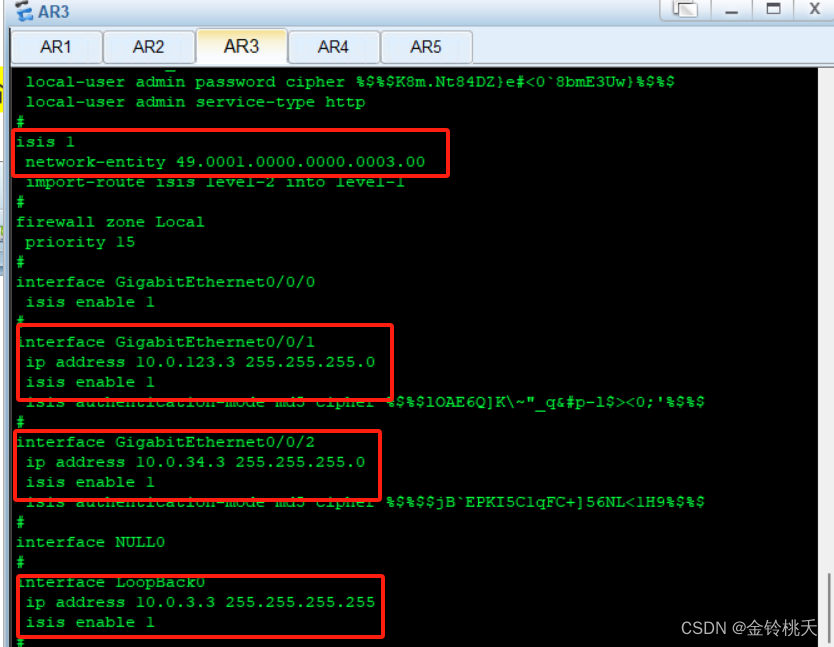

        配置R3:

        配置R4:

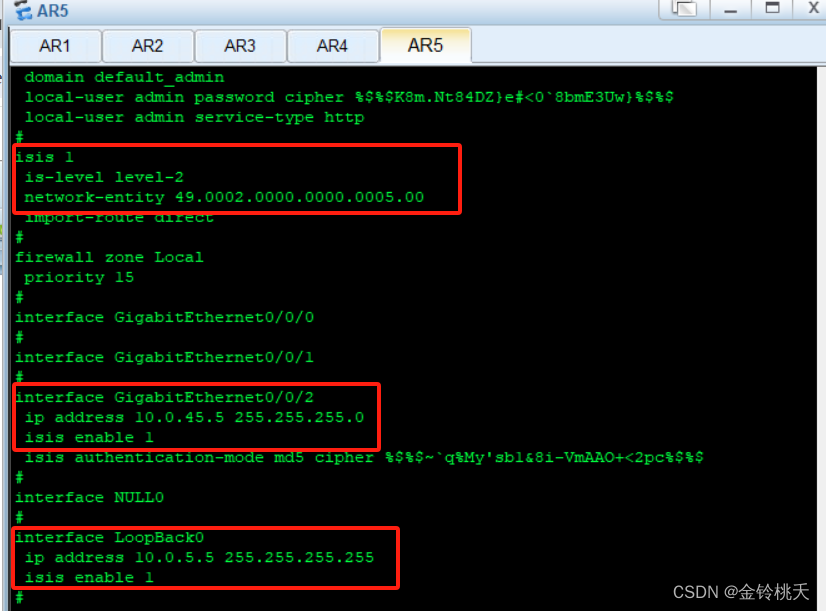

        配置R5:


3、查看IS-IS 配置

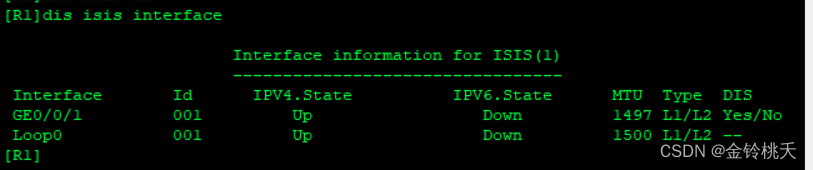

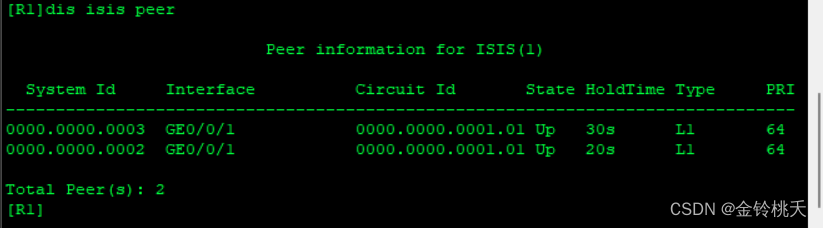

        查看R1:

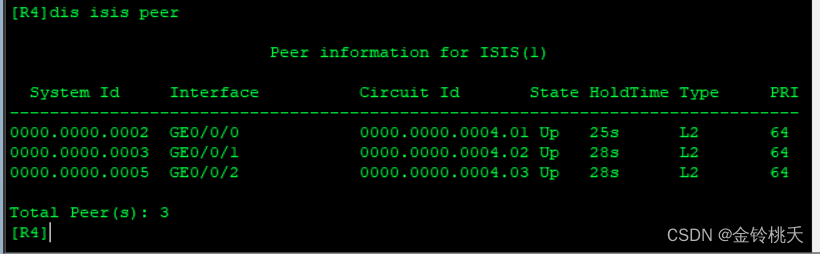

        查看R4:

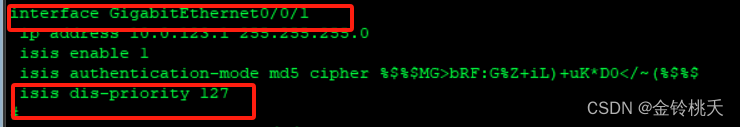

4、修改 R1 GE0/0/1 接口的 DIS 优先级,使其成为 DIS。

interface GigabitEthernet0/0/1
 isis dis-priority 127

5、在R5上引入外部路由引入到 IS-IS 中

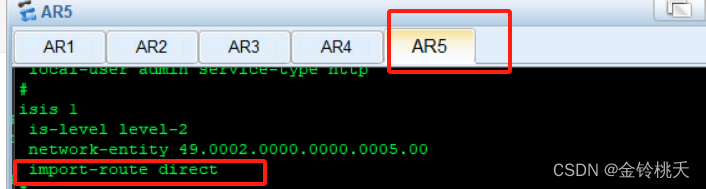

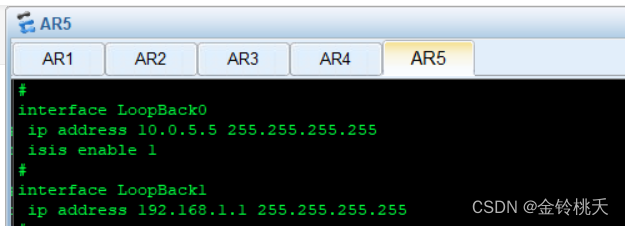

        配置R5

interface LoopBack1
 ip address 192.168.1.1 255.255.255.255

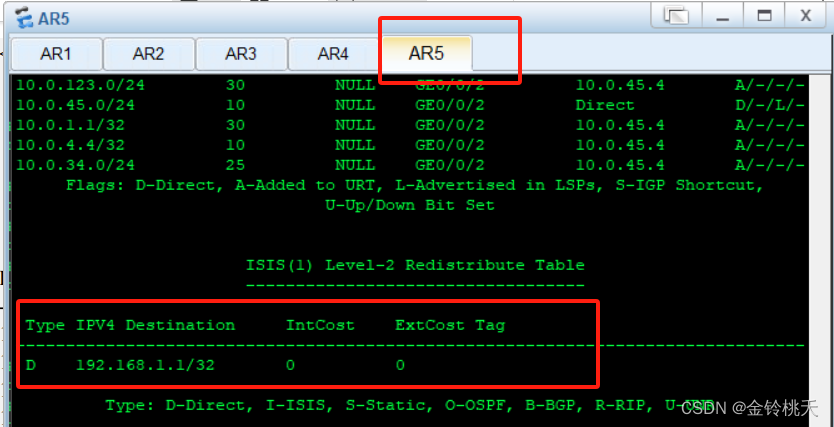

        查看R5引入的路由

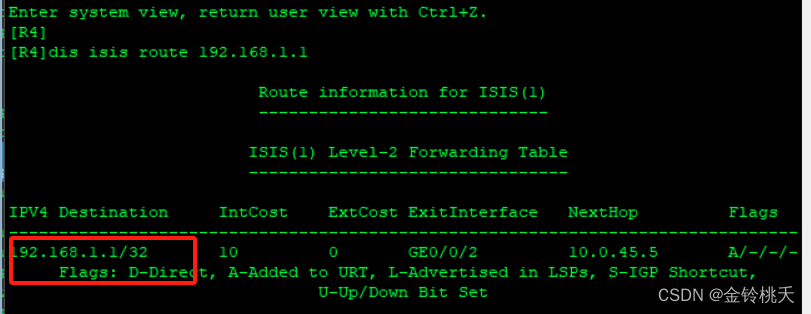

        查看R4学习外部路由情况

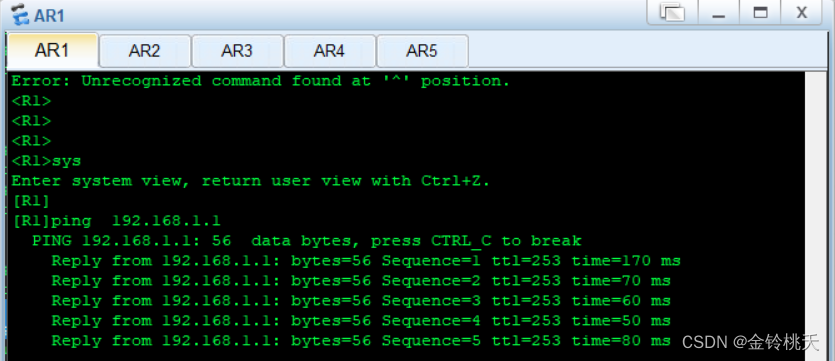

        R1测试外部路由的连通性

6、R4 上修改 GE0/0/1的 IS-IS Cst 值,使得 R4 优选下一跳为 R2 的路前往 R1。

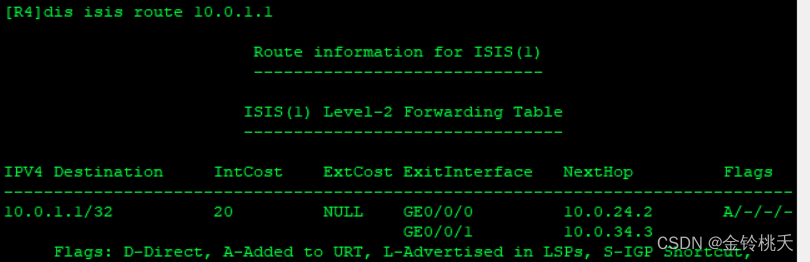

        查看没修改之前:负载均衡

        修改Cost值

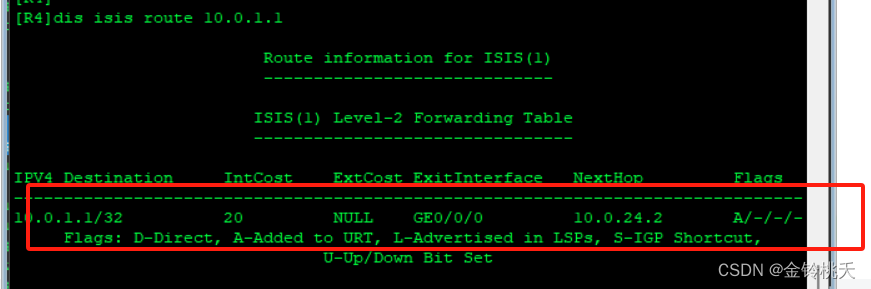

        再查看下一跳:为R2,没有负载均衡

7、在R3 上配置IS-IS 的路由渗透,使得 R1从R3 上学到L2 区域的明细路由

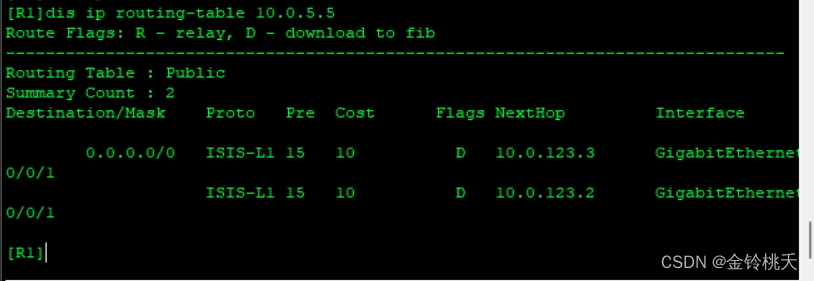

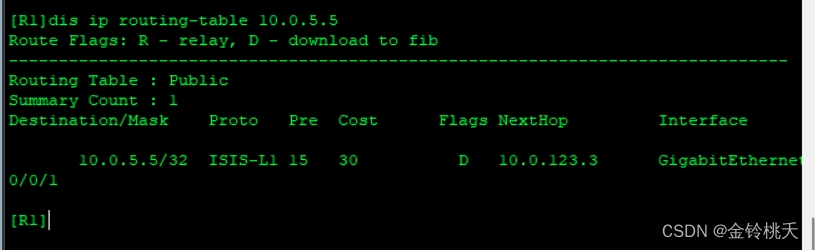

        查看没配置之前:R1到R5的路由情况

​​​​​

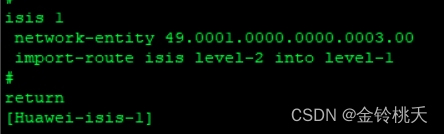

        在R3上配置:

        配置完,再次查看:学习到明细路由
