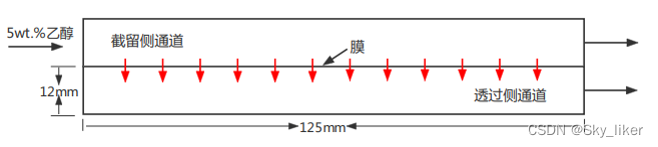

今天介绍一个2D膜通道模型后处理步骤的一些小问题和解决方法，模型如下图所示，包含进料域（又称截留侧，fluid_f），膜界面（mmb），和透过域（fluid_p）。

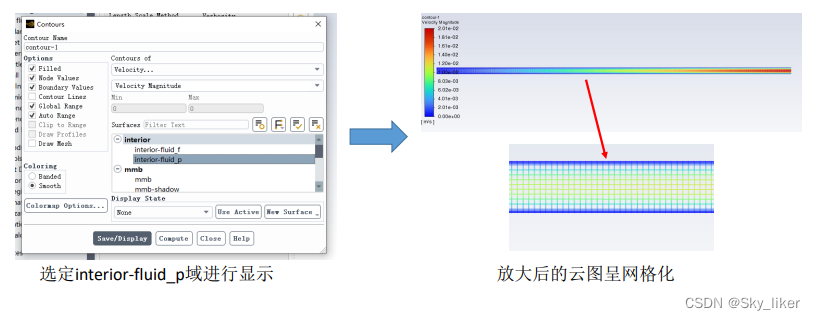

后处理绘制云图时，当点选某个内部interior时，云图可能呈现出网格化，和平时的显示效果并不一样。

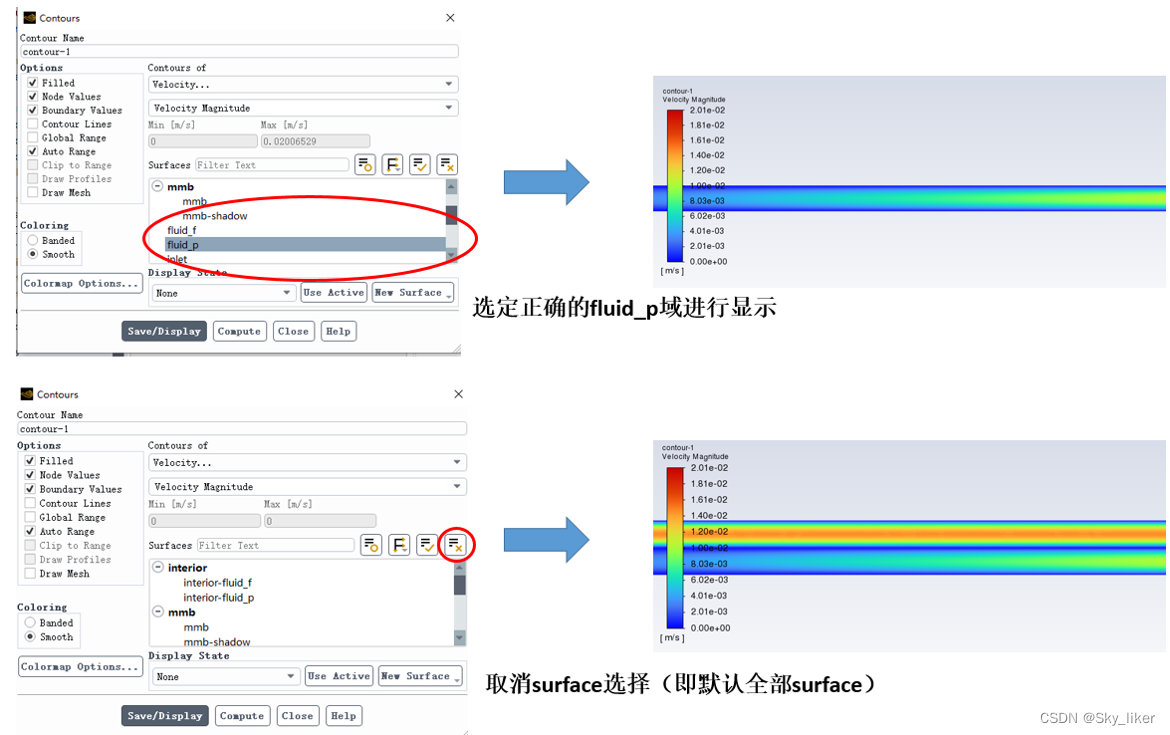

上述情况一般是由于选择的surface有问题，比如我们更改为选择fluid_p或者取消选择surface（即默认），contour的结果显示则会恢复正常。
如果显示的contour颜色较暗，是由于自动勾选了Lighting按钮，取消该按钮即可恢复正常。
