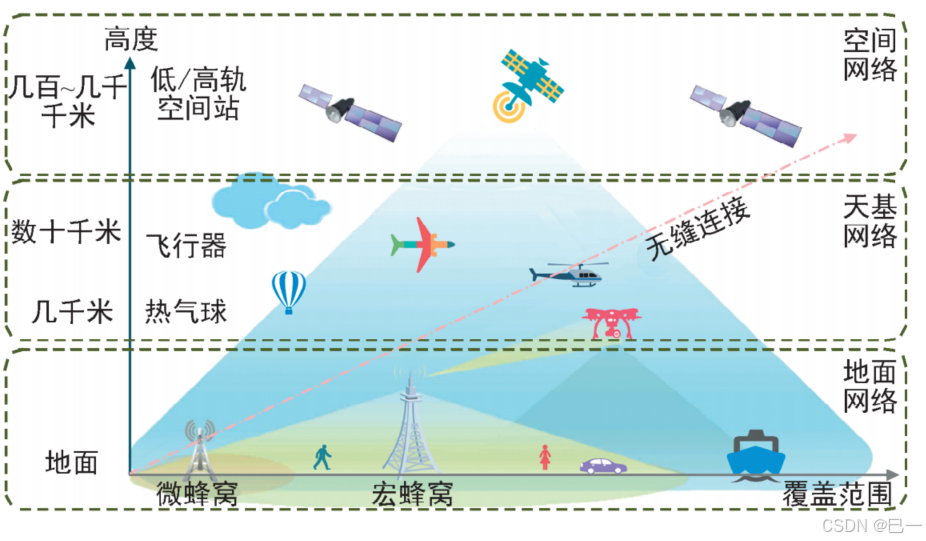

空天地一体化网络旨在实现地面、卫星和高空平台网络的系统级集成，以便统一管理和调度资源。

一种高、中、低轨卫星分层分布的空天地一体化卫星网络：

网络可以对高、中、低卫星进行分层，每一层卫星的任务可以不同，同时结合软件定义网络技术，将高轨卫星作为控制器，低轨卫星作为转发器，可以大大提高卫星信息传输的速度、降低时延，且可以降低卫星网络的硬件成本和网络灵活性。

1.天地一体化网络

1.1.天地一体化网络发展现状

高轨卫星星座的代表是国际海事卫星通信系统Inmarsat，Inmarsat目前由14颗距地球表面约36 000公里的地球静止轨道卫星和位于地面的船站、岸站、网络协调站等主要部分组成,。[1]

中轨卫星星座的代表是O3b. O3b中轨星座最初由O3b Networks公司运营, 整个星座由20颗距离地面表面约6 000公里的中轨卫星组成。低轨卫星星座的主要代表包括Iridium、OneWeb和Starlink等. 其中, Iridium 系统于1997年开始部署第1代, 由66颗距地球表面约780公里的低轨卫星构成, 每颗卫星与其他4颗卫星相连, 构成覆盖全球的一个低轨卫星星座,为全球用户提供语音和数据(窄带、宽带)等多种服务.。OneWeb是一个由648颗低轨卫星组成的星座, 目标是为全球用户提供互联网宽带服务，截止2022年5月底, OneWeb 公司成功部署了 428 颗卫星.。Starlink是SpaceX提出的一个巨型低轨卫星星座, 卫星距地球表面约550公里, 为全球用户提供宽带服务. Starlink初期规划部署约12 000颗卫星, 最终目标部署超过4万颗卫星。截止2022年5月底, Starlink 已经完成2373颗卫星的部署。[1]

国内方面, 中国航天科技集团的“鸿雁”星座、中国航天科工集团的“虹云”星座、中国电科的“天象”星座均只发射了一至两颗实验星或技术验证星; 银河航天于2022年3月5日成功发射6颗低轨宽带通信卫星, 构建了星地融合5G试验网络“小蜘蛛网”[1]

1.2.天地一体化网络协议体系

针对空间网络特点, 空间网络标准化组织空间数据系统咨询委员会(consultative committee for space data systems, CCSDS) 为国际空间站和深空探测器等在轨飞行器制定了一系列覆盖物理层、数据链路层、网络层、传输层和应用层的标准协议。[1]

物理层制定了无线射频和调制系统和 Proximity-1空间链路协议, 其中无线射频和调制系统定义了航天器与地面站之间空间链路的物理层协议, Proximity-1空间链路协议定义了邻近空间链路的物理层特性。[1]

数据链路层, CCSDS定义了两个子层, 分别是数据链路协议子层和同步与信道编码子层, 数据链路协议子层工作在同步与信道编码子层之上, 为遥控(telecommand, TC)、遥测(telemetry, TM)、高级在轨系统(advanced orbiting system, AOS) 和邻近空间(Proximity-1)分别定义了传输变长数据的空间数据链路协议, 这些协议的集合统称为空间数据链路协议(space data link protocols, SDLP)。[1]

网络层, 通过定义空间分组协议(space packet protocol, SPP)实现空间网络路由功能。[1]

传输层使用SCPS-TP (space communications protocol specification-transport protocol)协议实现端到端的可靠数据传输。[1]

应用层,定义了文件传输协议(CCSDS file delivery protocol, CFDP)(严格地说, CFDP同时工作在应用层和传输层)和各类压缩协议(例如: lossless data compression和image data compression协议)等应用协议。[1]

为实现空间网络与地面网络的融合, CCSDS制定了IP Over CCSDS标准, 提供了对IP协议的支持。2022年3月完成系统设计的3GPP Release17版本, 定义了非地面网络(non terrestrial networks, NTN)与地面5G移动网络的融合标准, 将空间网络全面纳入全球无线标准体系。[1]

针对端到端传播时延大、且中间链路连通性无法保证的网络, 美国国家航空航天局(National Aeronautics and Space Administration, NASA) 喷气推进实验室提出了时延容忍网络(delay-tolerant networking, DTN)协议体系。[1]

由于链路的可用性不确定, 与TCP/IP协议尽可能地以最快速度完成数据传输不同, 时延容忍网络协议的目标是尽可能地实现数据的正确传输, 并不追求传输的时效性。[1]

1.3.天地一体化网络架构

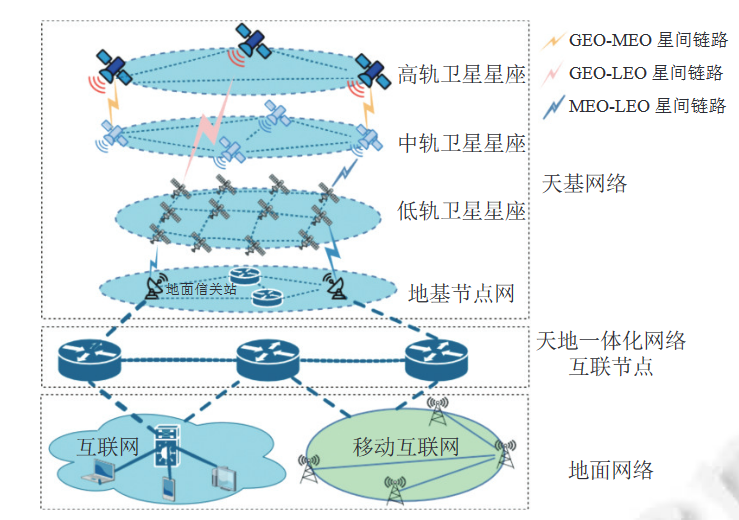

图2显示了采用天网地网架构的一种天地一体化网络架构, 天基网络由各级卫星星座和地基节点网(包含地面信关站等地面基础设施)组成, 地面网络主要由地面互联网和移动互联网组成, 天基网络与地面网络通过天地一体化网络互联节点连接。[1]

近年来, SDN和NFV技术在地面网络中得到了广泛应用。[1]

SDN将所有的控制逻辑放到控制器中, 控制器按照上层应用的需求计算路由, 通过OpenFlow协议与网络设备通信, 动态设定转发表, 网络交换设备只需按照转发表完成最纯粹的数据转发功能即可.。[1]SDN技术能够在异构多域网络环境下对全网资源进行统一管理和动态配置，实现灵活高效的资源分配和协同。因此天地融合网络可通过SDN技术实现网络的弹性可重构，通过SDN提供的网络功能增强网络活力，降低运营成本，促进网络开放与业务创新。[2]

NFV将网络功能从传统的专用硬件设备中抽离出来, 通过虚拟化技术以软件的形式运行在通用设备上, 并通过对这些服务进行动态编排, 实现对用户的按需服务.。由于SDN 将网络的控制平面与数据平面分开, NFV将设备的管理平面与操作平面分开, 可以大幅提升网络的可管理性和灵活性, 使得快速部署新的网络功能成为现实。[1]
