前言

哈喽，大家好，相信很多新手开发者都有一个疑问，什么是星闪？星闪技术相比于传统的WiFi和BLE有什么区别和优势？

首先，回答第一个问题，星闪（NearLink），是中国原生的新一代无线短距通信技术。面向万物互联时代，星闪引入关键技术和创新理念，赋予智能终端新的连接方式。

在这里插入图片描述

（图片来源：海思官网）

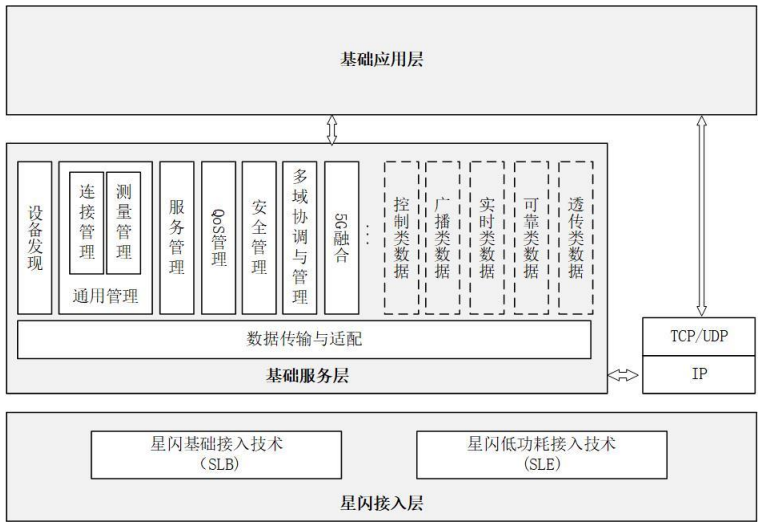

第二个问题，我们从星闪的系统架构来看，在图中NearLink一共有基础应用层、基础服务层、星闪接入层。

基础应用层：

基础应用层用于实现各类应用功能、服务于不通过领域，包括智能座舱、智慧家居、智能终端、智能制造等不同场景。

基础服务层：

基础服务层除了设备与服务发现、QoS、实时流传输与控制、高安全等，NearLink还在这里实现了多域协调与管理和5G融合技术。

星闪接入层：

星闪接入层提供了SparkLink Low Energy（SLE）、SparkLink Basic（SLB）两种通信接口。SLE对标的是蓝牙，其特点是低功耗、低时延、高可靠；SLB对标的是WiFi，其特点是大带宽、大容量、大精度。

在这里插入图片描述

NearLink系统架构（资料来源：星闪无线短距通信技术（SparkLink1.0）产业化推进白皮书）

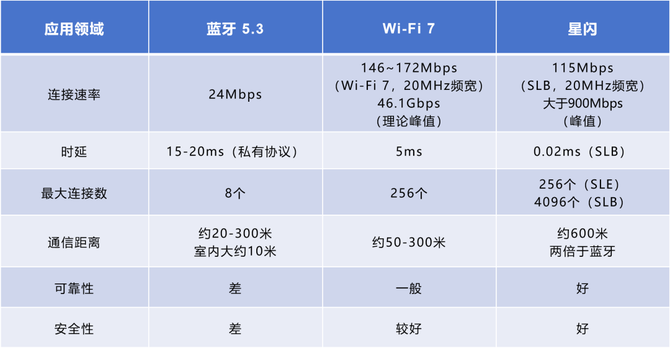

星闪、WiFi、蓝牙参数对比

在这里插入图片描述

蓝牙5.3、WiFi 7、星闪参数对比（来源：鲜枣课堂《到底什么是“星闪”》）

这里我们看一下星闪与WiFi和蓝牙的数据对比，从表中可以看到星闪在时延、最大连接数、通信距离都是“遥遥领先”。

润和WS63/W63E开发板

WS63/W63E核心板是润和基于海思星闪WS63（又称Hi3863芯片）的解决方案，在核心板上高度集成的2.4GHzWi-Fi&BLE&SLE的HH-SPARK-WS63模组的核心板。支持802.11b/g/n/ax协议，支持BLE5.3协议，BLE Mesh和BLE网关功能。支持SLE1.0协议，支持SLE网关功能。支持OpenHarmony轻量系统，适用于大小家电、电工照明等常电类物联网智能场景。（NearLink_DK_WS63与NearLink_DK_WS63E开发板的区别在于，NearLink_DK_WS63E支持2.4GHz的雷达人体活动检测功能）

NearLink_DK_WS63/WS63E具有以下特点：

* 稳定、可靠的通信能力

* 灵活的组网能力

* 完善的网络支持

* 强大的安全引擎

* 开放的操作系统

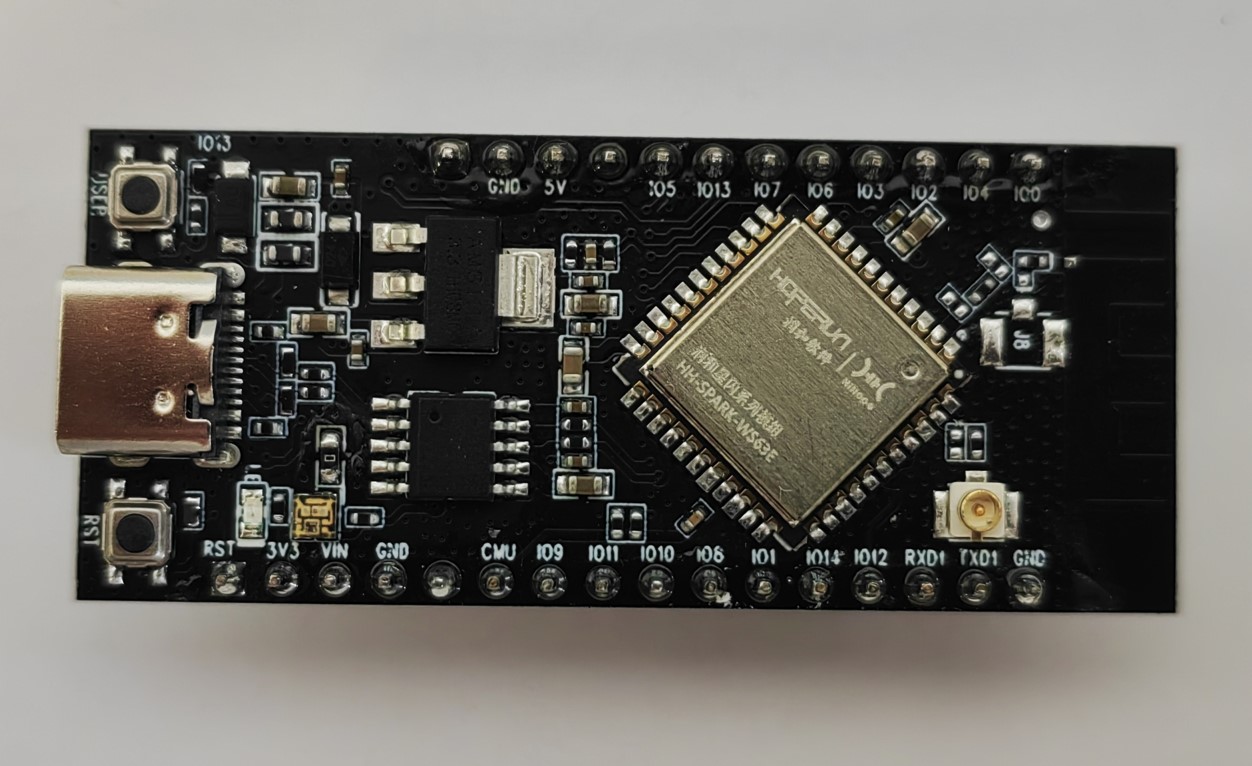

在这里插入图片描述

WS63/WS63E核心板

板载基本电路，包括CH340烧录电路、晶振电路、用户按键、LED等等，可以实现一根Type-C数据线完成烧录、调试功能。

1.参数规格

模块	规格描述
CPU子系统	* 高性能 32bit 微处理器，最大工作频率 240MHz * 内嵌 SRAM 606KB、ROM 300KB * 内嵌 4MB Flash
外围接口	* SPI x 1，QSPI x 1，I2C x 2，I2S x 1，UART x 3，GPIO x 19，ADC x 6,PWM x 8（上述接口通过复用实现） * 外部晶振频率24MHz、40MHz
Software	* Wi-Fi 模式 STA, Soft-AP and sniffer modes * 安全机制 WPS / WEP / WPA / WPA2 / WPA3 * 加密类型 UART Download * 软件开发 SDK * 网络协议 IPv4, TCP/UDP/HTTP/FTP/MQTT
WiFi	* 1×1 2.4GHz 频段（ch1～ch14） * PHY支持 IEEE 802.11b/g/n/ax MAC 支持 IEEE 802.11d/e/i/k/v/w * 支持 802.11n 20MHz/40MHz 频宽，支持 802.11ax 20MHz频宽 * 支持最大速率：150Mbps@HT40 MCS7， 114.7Mbps@HE20 MCS9 * 内置 PA 和 LNA，集成 TX/RX Switch、Balun 等 * 支持 STA 和 AP 形态，作为 AP 时最大支持 6 个 STA 接入 * 支持 A-MPDU、A-MSDU * 支持 Block-ACK * 支持 QoS，满足不同业务服务质量需求 * 支持 WPA/WPA2/WPA3 personal、WPS2.0 * 支持 RF 自校准方案 * 支持 STBC 和 LDPC * 支持雷达感知功能（仅限W63E）
蓝牙	* 低功耗蓝牙 Bluetooth Low Energy（BLE） * 支持 BLE 4.0/4.1/4.2/5.0/5.1/5.2 * 支持 125Kbps、500Kbps、1Mbps、2Mbps 速率 * 支持多路广播 * 支持 Class 1 * 支持高功率 20dBm * 支持 BLE Mesh，支持 BLE 网关
星闪	* 星闪低功耗接入技术 Sparklink Low Energy（SLE） * 支持 SLE 1.0 * 支持 SLE 1MHz/2MHz/4MHz，最大空口速率 12Mbps * 支持 Polar 信道编码 * 支持 SLE 网关
其他信息	* 电源电压输入：典型值5V * 工作温度：-40℃～+85℃

（来源：《NearLink_DK_WS63E 星闪开发板规格说明书_V1.0》）

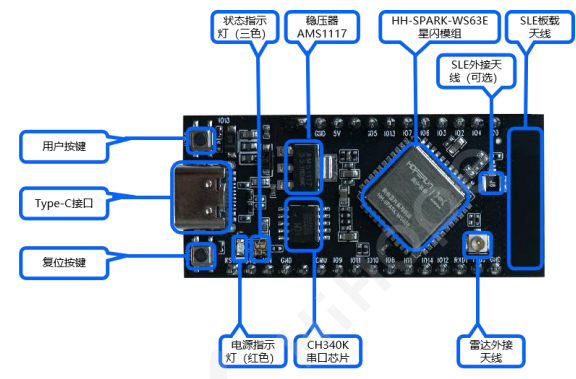

2.WS63/WS63E星闪核心板功能布局

在这里插入图片描述

（来源：《NearLink_DK_WS63E 星闪开发板规格说明书_V1.0》）

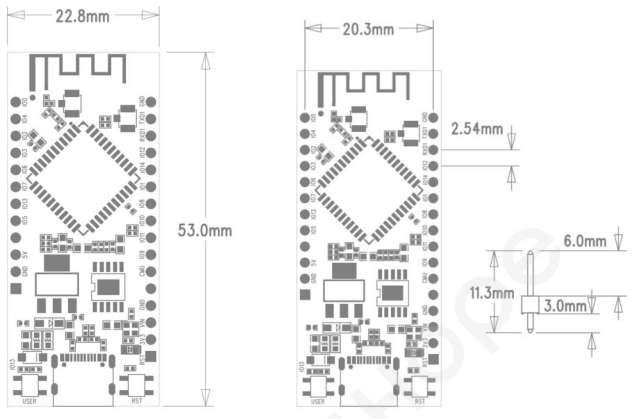

3.尺寸

在这里插入图片描述

（来源：《NearLink_DK_WS63E 星闪开发板规格说明书_V1.0》）

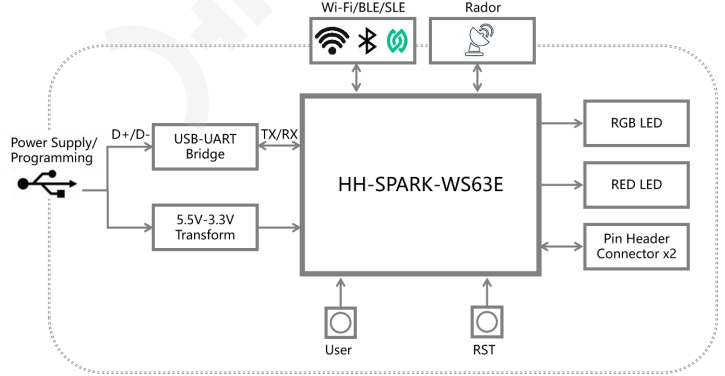

4.功能框图

在这里插入图片描述

（来源：《NearLink_DK_WS63E 星闪开发板规格说明书_V1.0》）

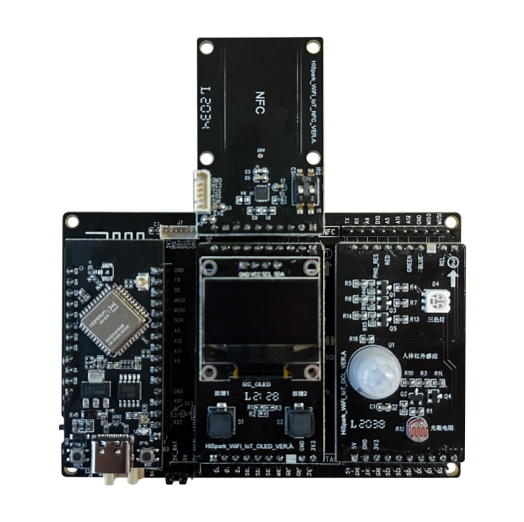

5.星闪派开发套件

在这里插入图片描述

星闪派物联网开发套件组件包括①WS63/WS63E核心板、②物联网底板、③显示板、④NFC板、⑤环境监测板、⑥智能红绿灯板、⑦智能（炫彩）灯板、⑧Type-C数据线。

6.资料

Gitee仓库

https://gitee.com/hihope_iot/near-link

官方代码仓文件结构如下。

near-link
|---NearLink_DK_WS63                # WS63星闪开发板产品说明书和规格说明书
|---NearLink_DK_WS63E               # WS63E星闪开发板产品说明书和规格说明书
|---NearLink_Pi_IOT                 # 星闪派物联网开发套件使用说明书和规格说明书
|---OH-SDK                          # WS63-OH-SDK
|---demo                            # WS63开发板测试例程
  |---button_example    			# 按键中断测试例程
  |---demo_uart						# UART串口测试例程
  |---easy_wifi_demo                # wifi功能测试例程
  |---hello_world_demo              # i2c功能、OLED显示测试例程
  |---led_demo                      # gpio功能测试例程
  |---sle_uart_demo					# SLE串口测试例程
|---firmware
  |---WS63                          # WS63开发板烧录固件
|---tools                           # WS63开发板烧录工具
