USB PD通信中的Emark芯片需求

一、Emark需求场景

• 根据TPYE-C Spec可知，对于有如下需求的场景，Cabel线缆中需要配置Emarker芯片，并由VCONN端进行供电：
  1、充电功率：充电电流大于3A场景；
  2、USB速率：USB传输速率是否为USB3.2 Gen1及以上场景；
  3、是否有视频输出功能；



二、VCONN供电范围

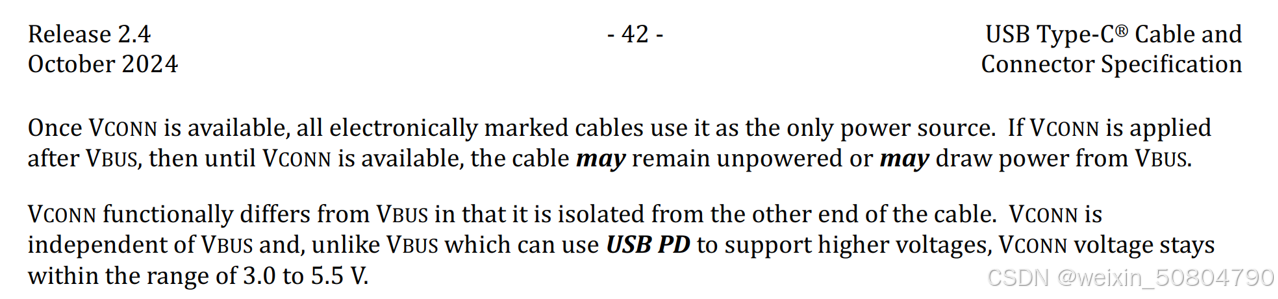

• Emarker芯片的供电来自于PD芯片，从Type C Spec协议可知，VCONN供电范围在3-5.5V范围内，如下图所示，

• 从PD认证测试规范中，有关于Emarker芯片最小供电以及VPDs(Vconn-Power Devices)的供电要求，明确了Emarker芯片的供电范围为2.75-5.75V，同时VPDs的供电范围为3-5.5V，所以在给PD芯片VCONN供电时需要注意电压范围。
