Arduino——LED流水灯实验

本文介绍了使用Arduino UNO R3主板进行LED流水灯实验的过程,包括组件清单、组装步骤、软件调试方法和代码写入。通过USB数据线连接电脑,设置Arduino Uno板卡和对应串口,成功写入代码后进行测试。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

组件清单

  1. Keywish Arduino UNO R3 主板
  2. 面包板
  3. USB数据线
  4. LED*6
  5. 2k 电阻*6
  6. 若干跳线

组装

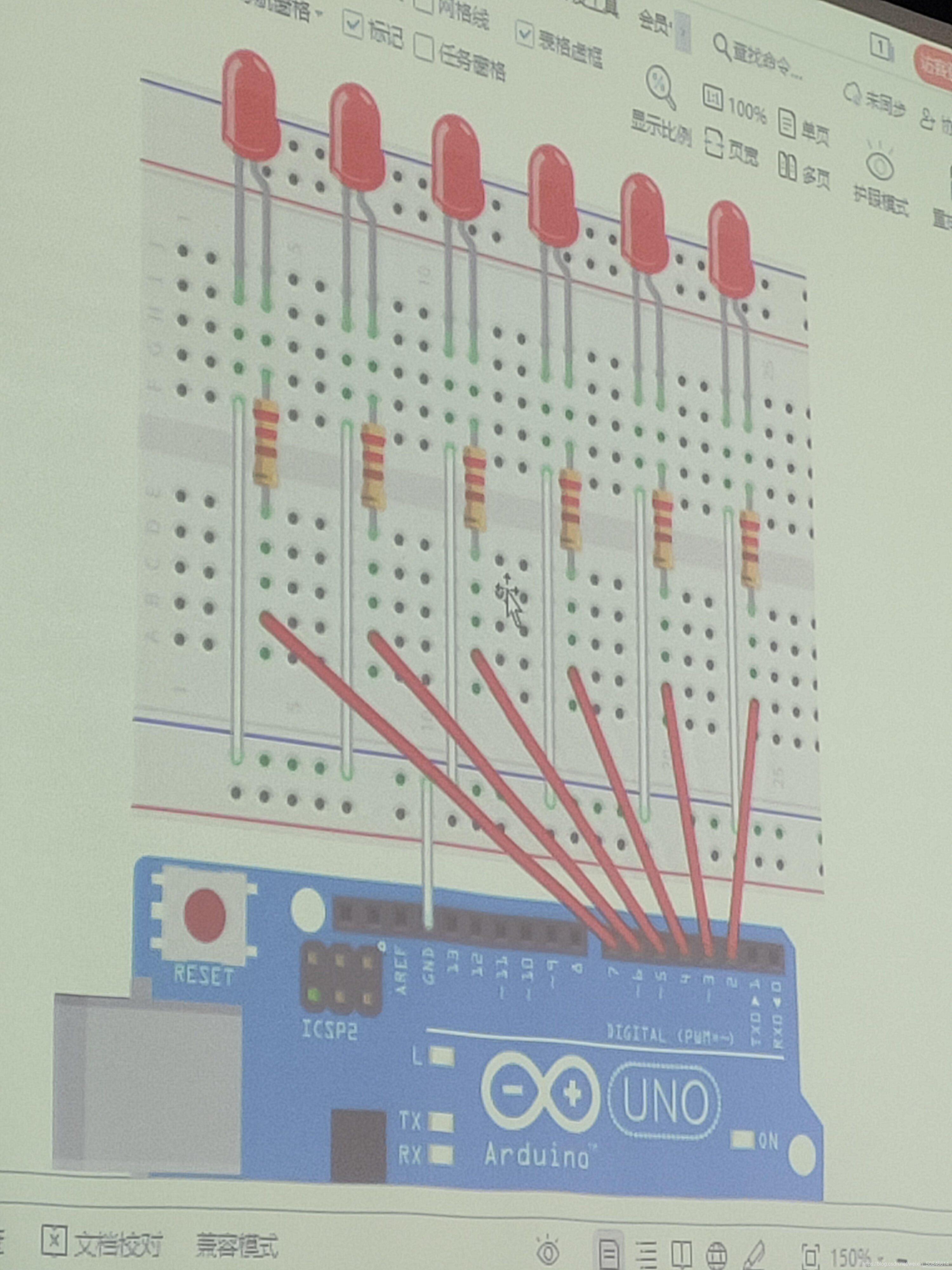

在这里插入图片描述

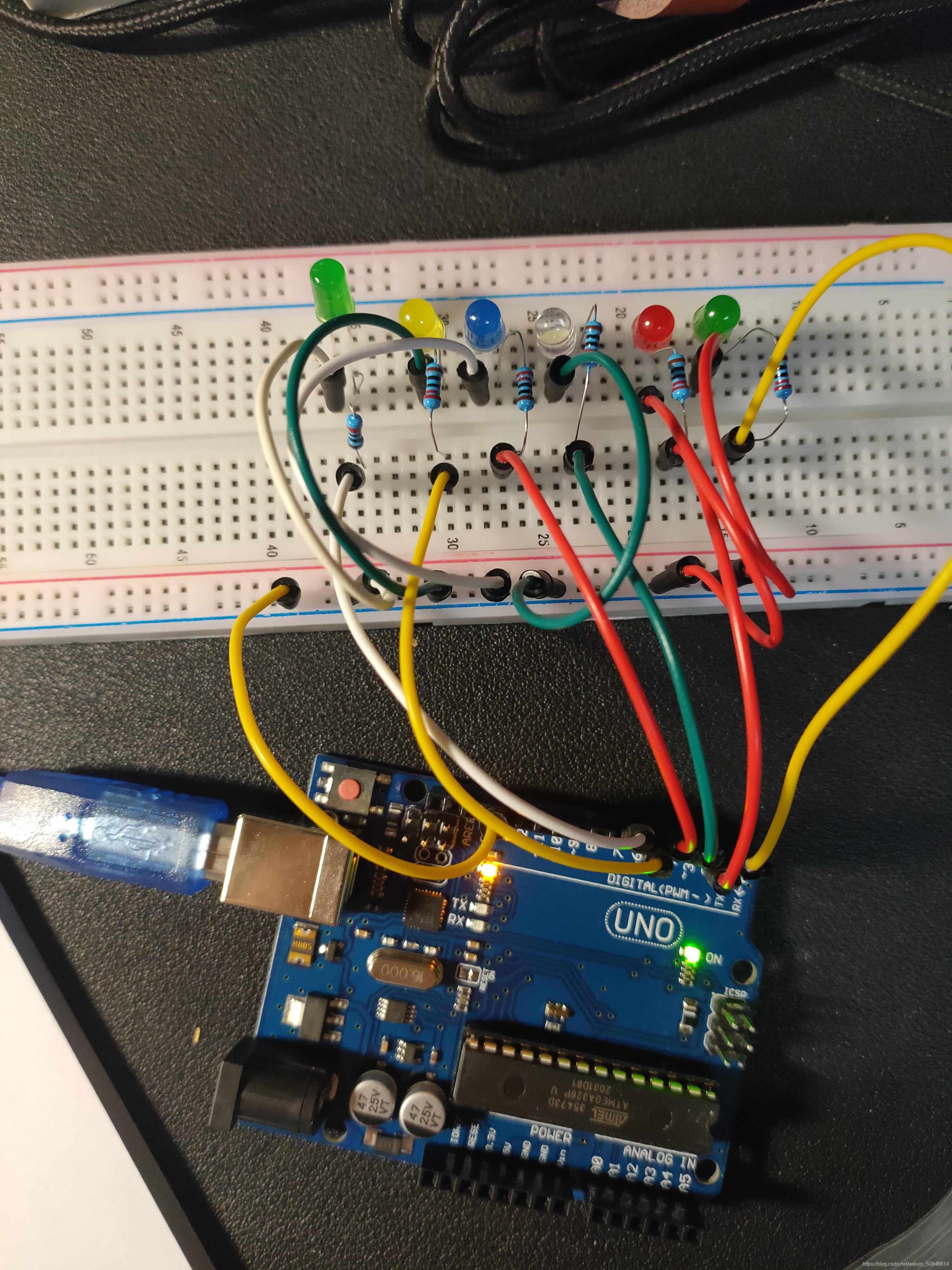

在这里插入图片描述
用USB线连接电脑

软件调试

打开Arduino→工具→板卡→Arduino Uno
然后设置串口,我的是COM4(数字是随机的)

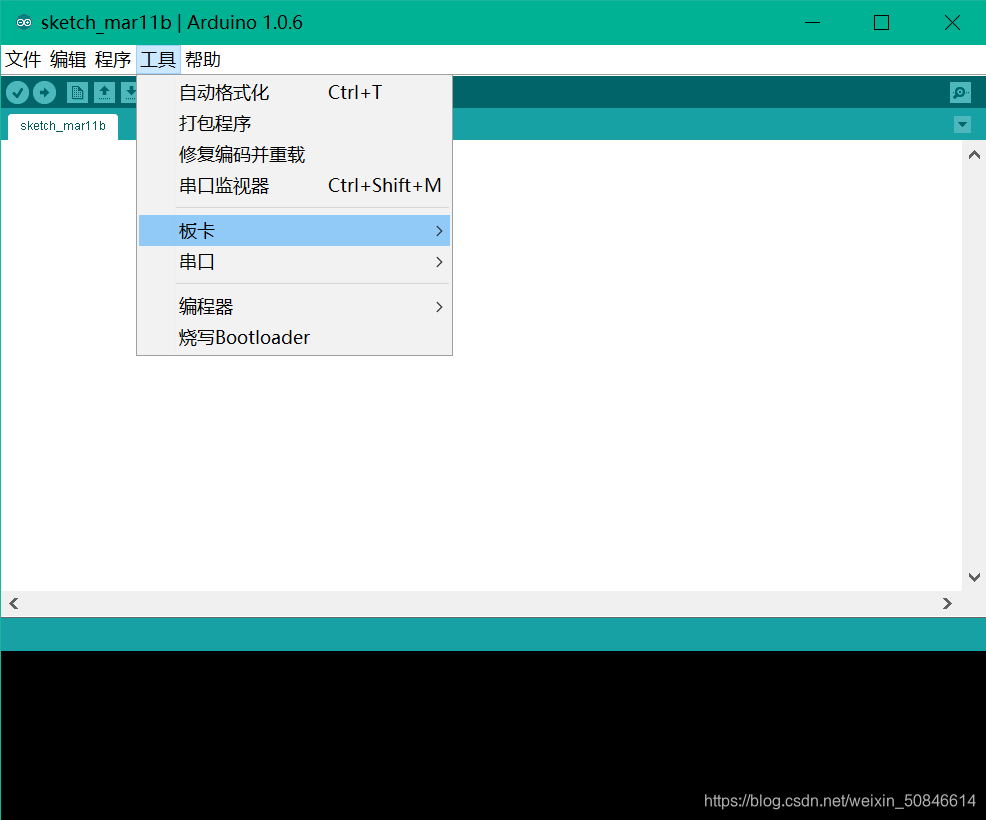

在这里插入图片描述

写入代码

int BASE = 2 ;
int NUM =
### Arduino 实现 LED 流水灯 #### 使用 RGB 彩色流水灯模块 硬件部分采用了一个集成有8个共阳极RGB彩色LED灯的模块,在实际操作中仅需将该模块引脚接入到Arduino Uno R3开发板相应接口处,无需额外连接限流电阻,简化了电路搭建过程。不过需要注意的是,如果遇到杜邦线数量不足的情况,则可能只能利用模块上的部分RGB灯来完成项目[^1]。 对于想要控制全部八个RGB灯光彩变化的情形而言,应当调整程序逻辑以适应更多灯具的需求。 下面给出一段适用于六个RGB灯的基础示例代码: ```cpp // 定义每组RGB颜色对应的针脚编号 int redPins[] = {9, 6, 5}; int greenPins[] = {10, 7, 4}; int bluePins[] = {11, 8, 3}; void setup() { // 设置所有针脚模式为输出状态 for (int i=0; i<sizeof(redPins)/sizeof(int); ++i){ pinMode(redPins[i], OUTPUT); pinMode(greenPins[i], OUTPUT); pinMode(bluePins[i], OUTPUT); } } void loop(){ // 循环遍历每一个RGB灯并依次点亮不同色彩组合 for (int i=0; i< sizeof(redPins)/sizeof(int);++i){ analogWrite(redPins[i], random(256)); analogWrite(greenPins[i],random(256)); analogWrite(bluePins[i],random(256)); delay(200); digitalWrite(redPins[i], LOW); digitalWrite(greenPins[i],LOW ); digitalWrite(bluePins[i], LOW); } } ``` 这段代码实现了通过随机改变各通道亮度值的方式让每个RGB灯呈现出不同的混合色调,并按照顺序逐一展示出来形成流动的效果。 #### 基于 Proteus 的仿真环境设置 另外还存在一种方法可以在计算机上先模拟运行整个系统的行为而不需要真正焊接实物原型——即借助Proteus软件构建虚拟实验室来进行预测试验证工作。此方式特别适合初学者学习阶段或是希望快速迭代设计方案的人群使用[^3]。
