通信原理笔记—模拟信号的数字编码

目录

低通与带通信号的抽样定理：

模拟信号数字编码的基本概念：

模拟信号的抽样：

低通信号的理想抽样：

低通采样定理：

采样方式：

冲激采样示例：

低通信号的自然抽样：

带通抽样定理：

模拟信号的量化方法：

标量量化：

标量量化的量化方式与量化误差：

标量量化的量化噪声：

标量量化的过载噪声：

标量量化的信噪比：

矢量量化：

均匀量化：

非均匀量化：

对数量化：

A 率对数压缩变换：

µ率对数压缩变换：

A率与µ变换特性曲线的折线近似法：

---

低通与带通信号的抽样定理：

模拟信号数字编码的基本概念：

模拟信号的数字编码主要过程：抽样、量化和编码。

抽样：把连续时间模拟信号转换成时间离散、连续幅度的抽样信号；

量化： 把时间离散、连续幅度的抽样信号转换成时间离散、幅度离散的数字信号；

编码：将量化后的信号映射成一个特定的二进制码组。

模拟信号的抽样：

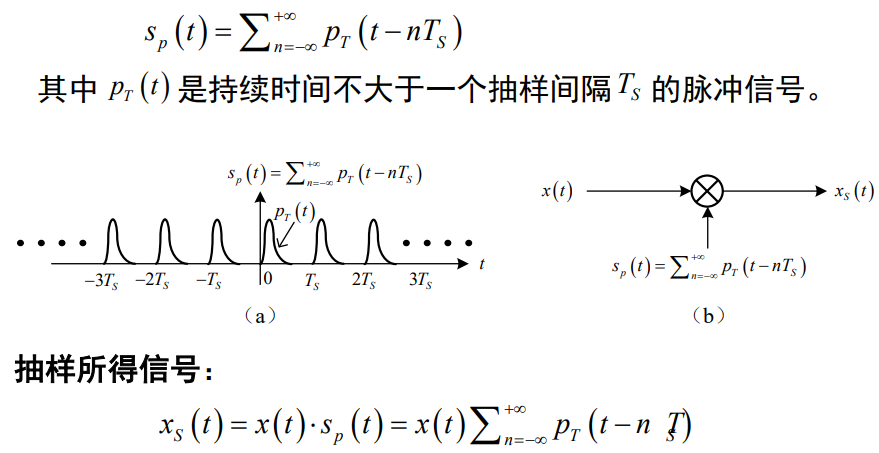

抽样脉冲序列：

低通信号的理想抽样：

低通采样定理：

若采用间隔TS小于等于1/(2fM)，则频谱不超过fM赫兹的带限信号可由其等间隔的采样值惟一确定。 采用频率fS ＝2fM称为奈奎斯特频率。

采样方式：

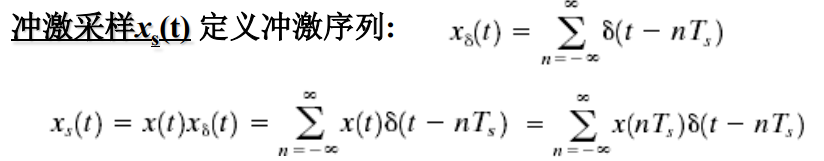

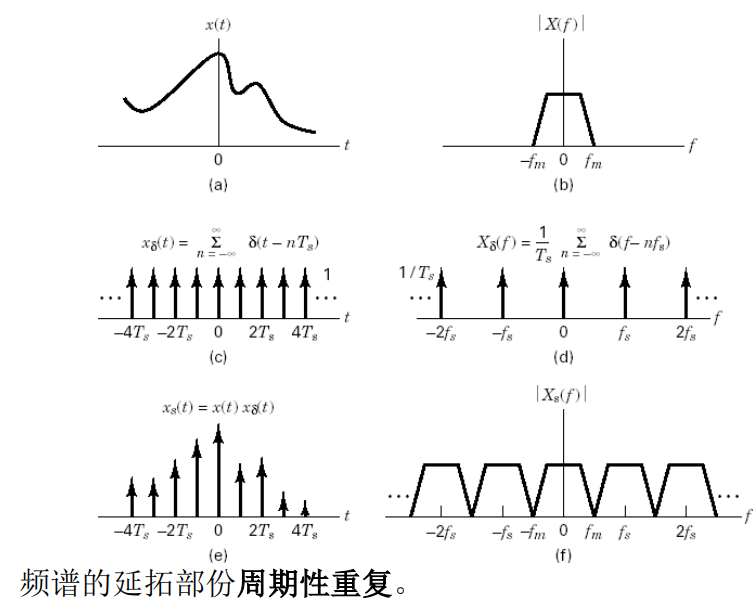

冲激采样示例：

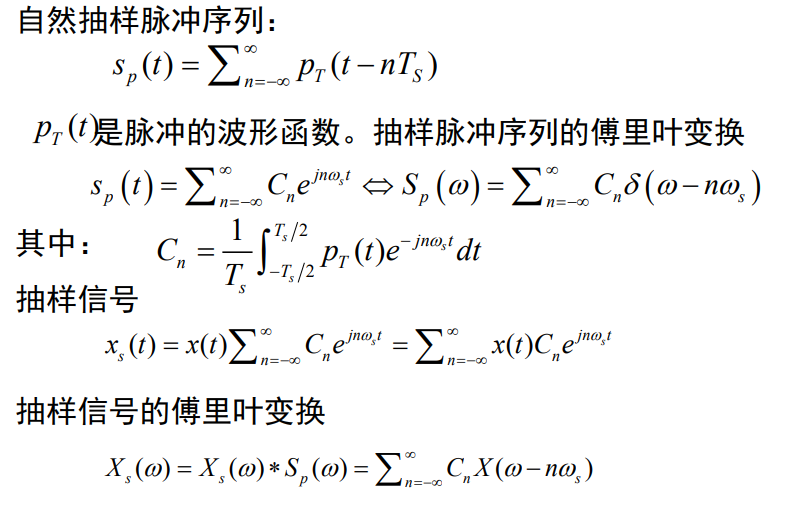

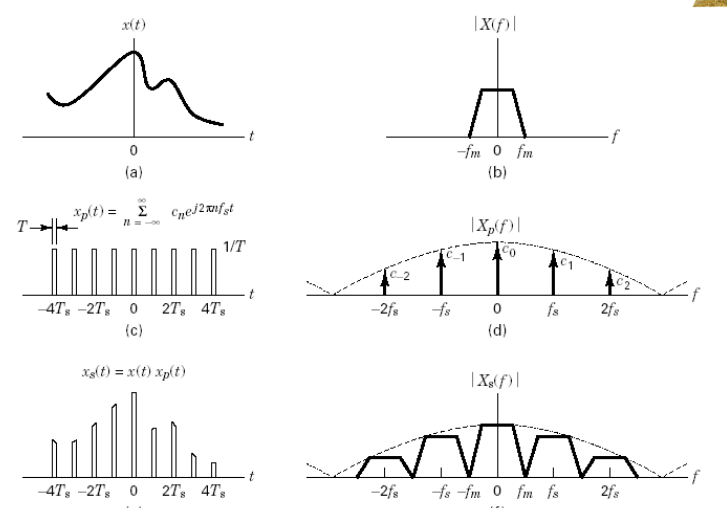

低通信号的自然抽样：

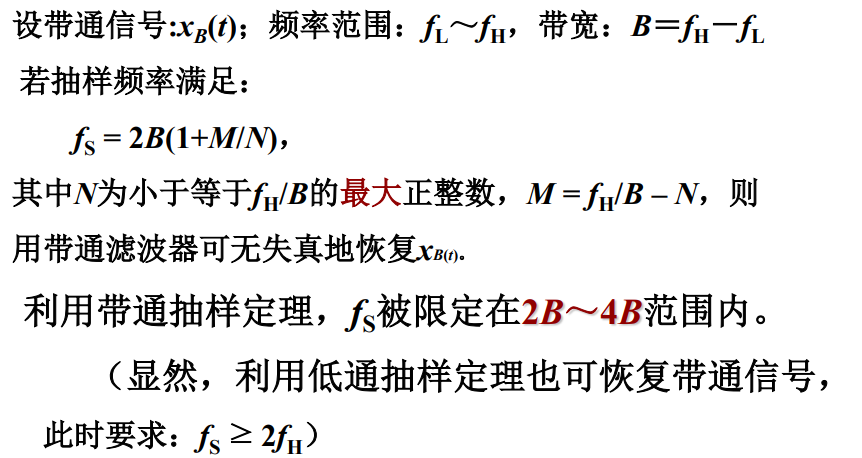

带通抽样定理：

对于带宽为W=20MHz的低通信号，所需的抽样频率

对于同样带宽的带通信号，若中心频率

若依据低通抽样定理，所需的抽样频率为

此高抽样频率的器件价格昂贵；

抽样所得的数据量巨大难以实时处理。

利用带通抽样定理，可大大降低对带通信号抽样所需的频率。

---

模拟信号的量化方法：

抽样信号的样值是离散的模拟信号；

未经量化的模拟信号无法通过数字通信系统传输；

模拟信号的量化：将具有无限种可能取值的模拟信号变换成只有 有限种取值的数字信号。

模拟信号的量化过程本身也是一种信号的“压缩过程”

模拟信号的量化(压缩)过程在严格意义上来说是有损的，不可逆的过程

量化的精度可以根据要求设定，使得量化对原来信号的损伤程度被控制在可以接收的范围内。

标量量化：

对抽样序列的每个样值独立地进行量化的操作称为标量量化。

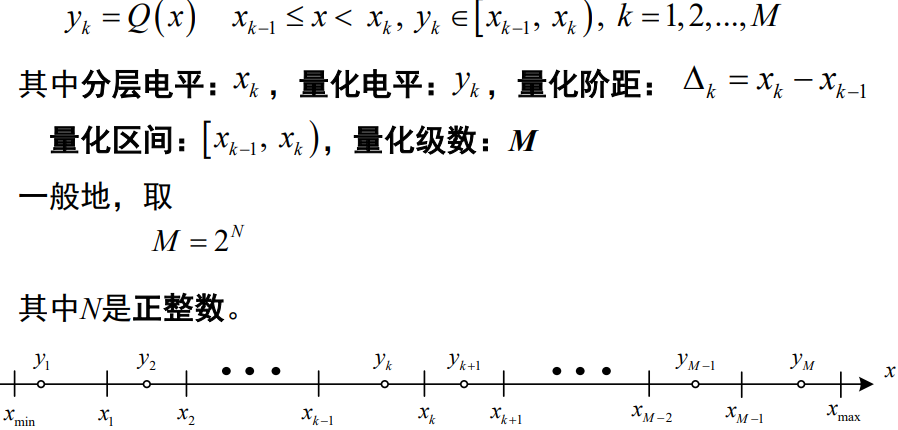

标量量化方法：

标量量化的量化方式与量化误差：

均匀量化：量化阶距为常数；均匀量化一般较为简单，易于实现

非均匀量化：量化阶距一般随输入信号的幅度而变化；非均匀量化的较为复杂，但通常有量化信噪比

标量量化的量化噪声：

量化误差一般为随机变量，通常用量化噪声描述；

量化噪声是量化误差的归一化功率(误差电压作用在1Ω电阻上)的 统计平均值来描述

px(x)是输入信号幅度取值的概率密度函数。

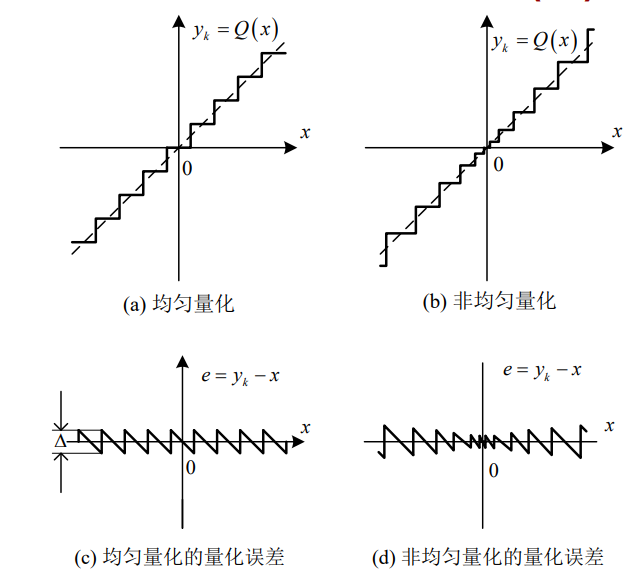

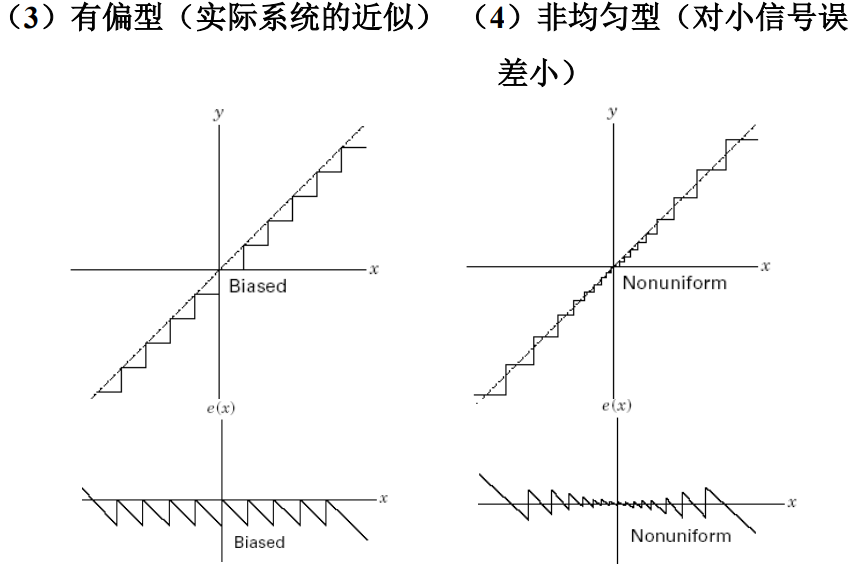

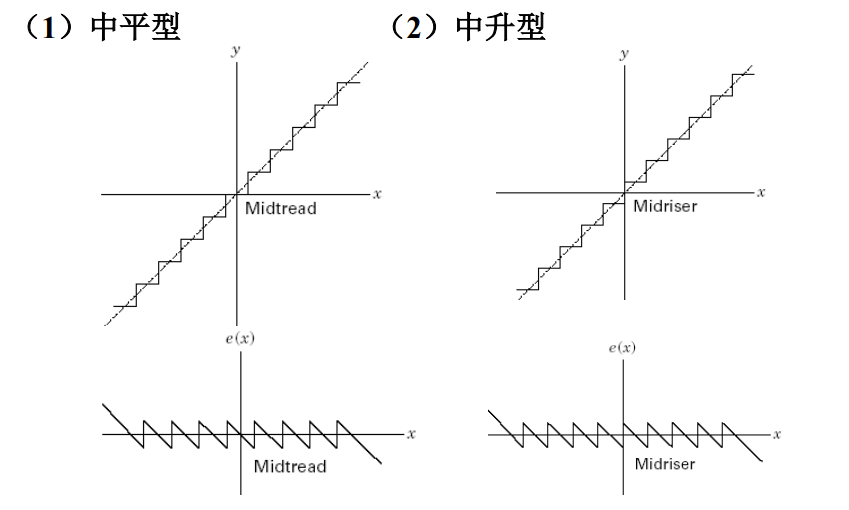

常用的量化器传递函数及误差特性 e(t)= y(t) – x(t)

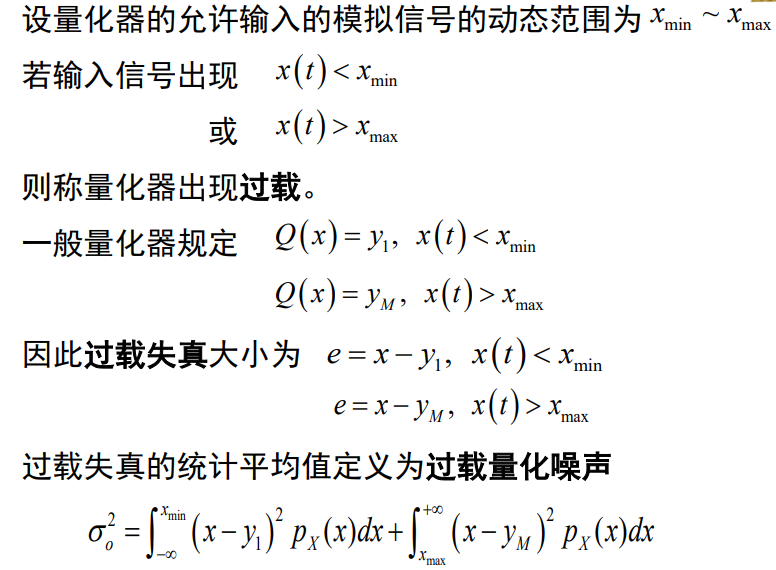

标量量化的过载噪声：

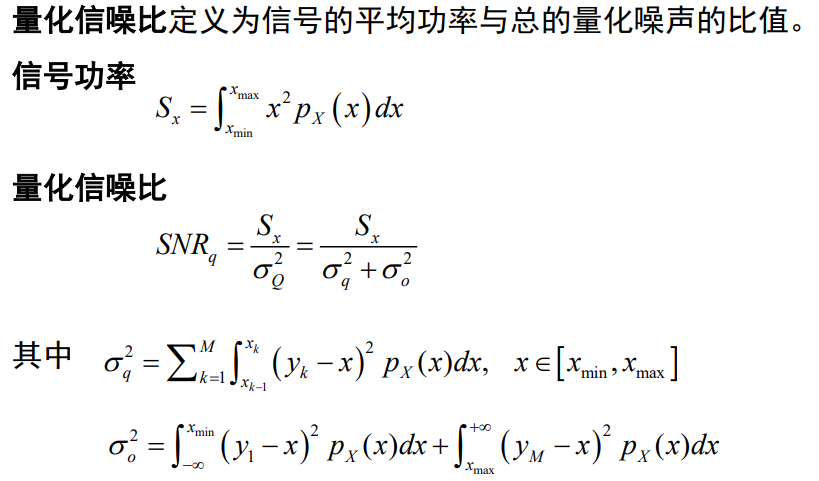

标量量化的信噪比：

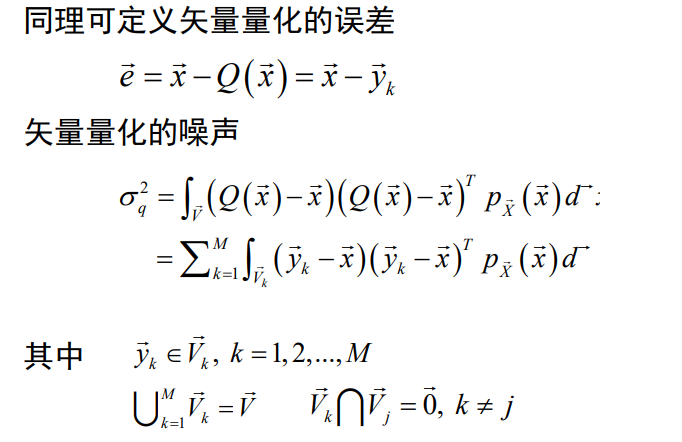

矢量量化：

矢量量化：将N维空间区域分布的模拟信号矢量的抽样值映射为包含M个元素的维N矢量集中的某个元素的操作称之。

矢量量化可以表示为

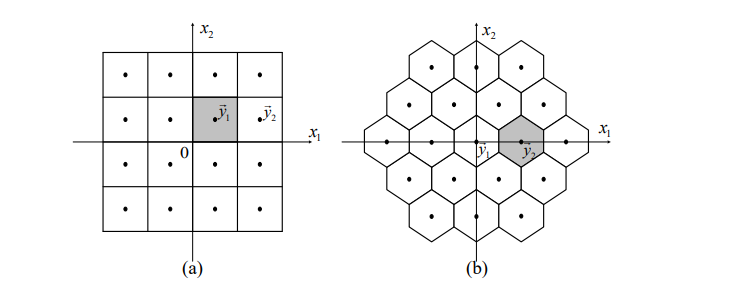

二维矢量量化的示意图

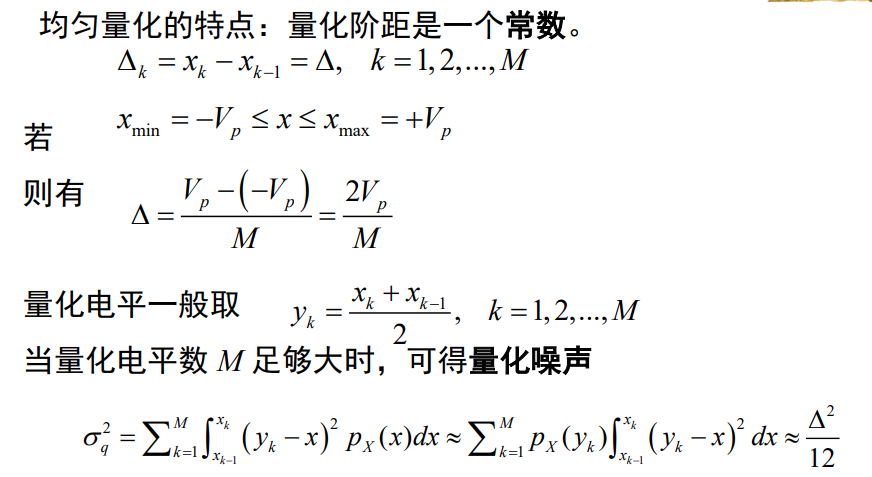

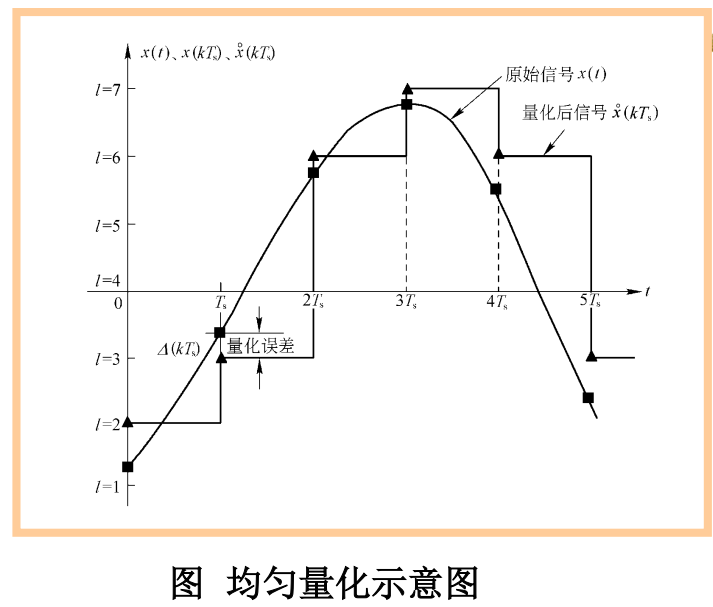

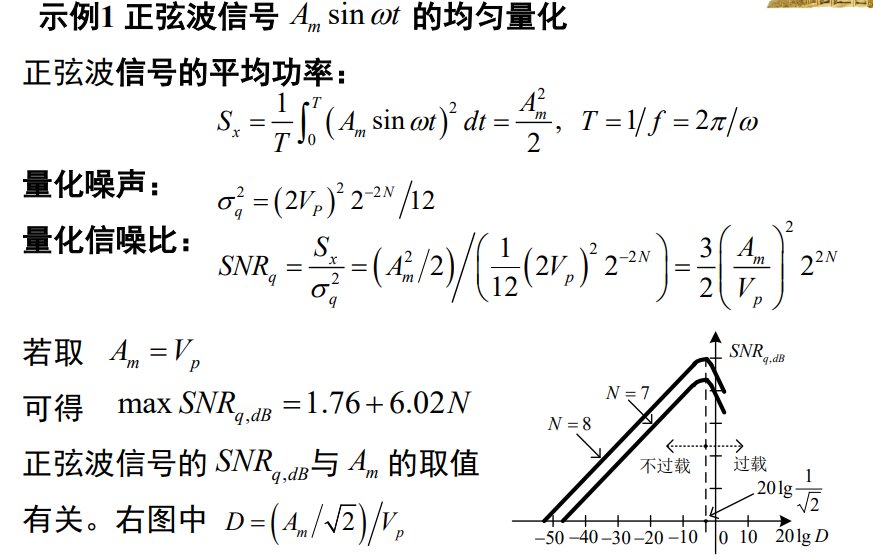

均匀量化：

量化噪声的大小仅与量化阶距有关。

重要结论：每增加一位量化精度，量化信噪比有约6dB的提升

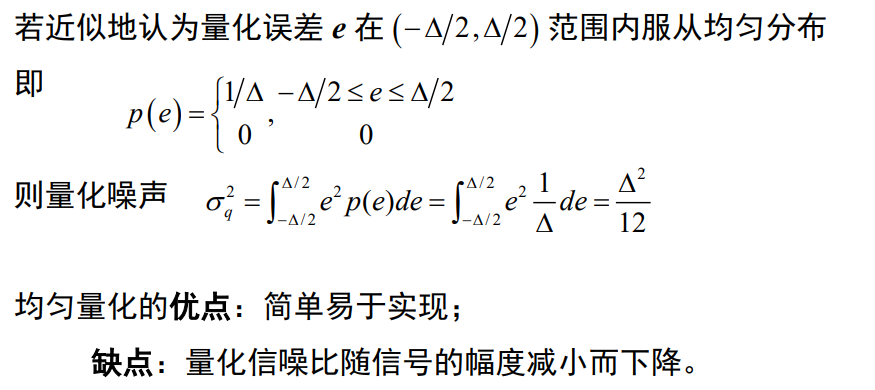

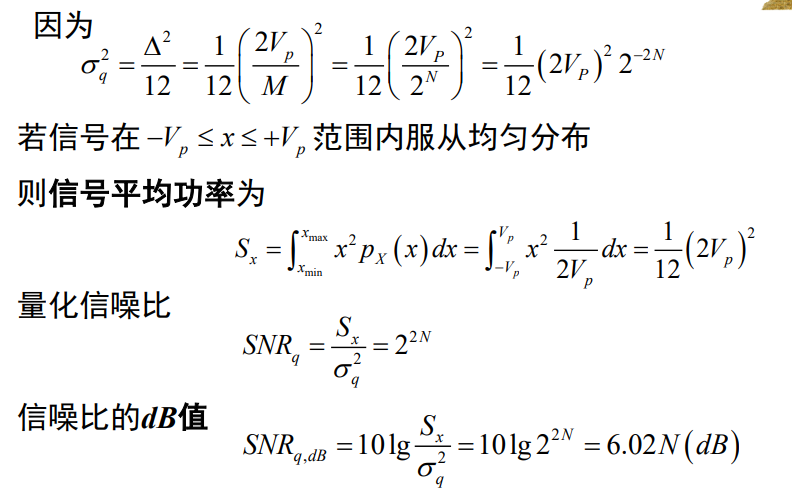

量化噪声的简化分析计算：

非均匀量化：

对语声信号的量化，希望量化器对于小信号具有小的量化间隔，对于大信号具有大的量化间隔，使得当量化器的输入信号幅 度在相当大的动态范围变化时，量化器的输出保持近似相同的量化信噪比，从而扩大了量化器的动态范围。

研究非均匀量化的目的：寻求获得最佳量化信噪比的方法

主要研究如何改善对小信号量化时的信噪比

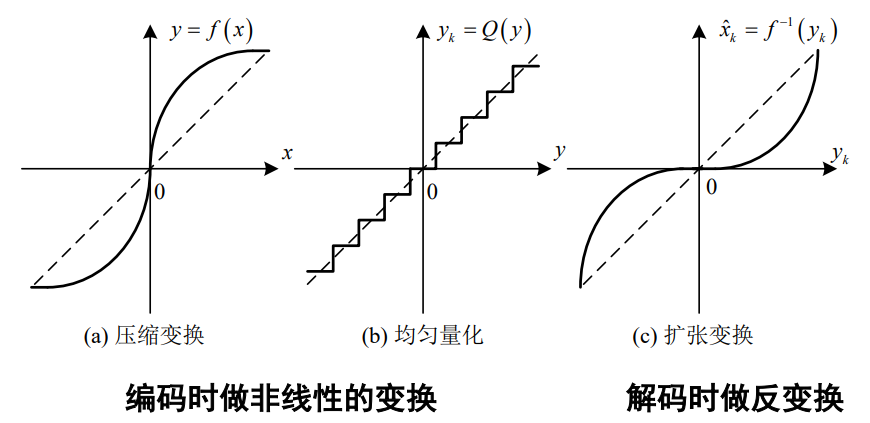

非均匀量化与信号恢复的工作过程：

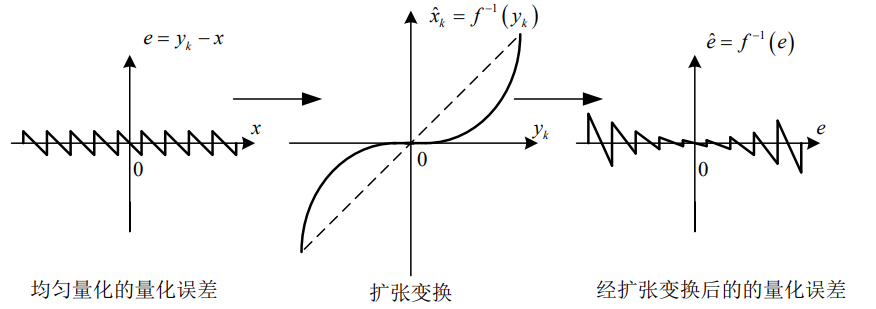

非均匀量化抑制量化噪声的原理：

信号经历变换与反变换，信号幅度不会受到影响

量化噪声只经历反变换，在小信号区域的噪声受到抑制

对数量化：

最佳的非线性量化参数需根据输入信号调整，在实际系统中难以应用。

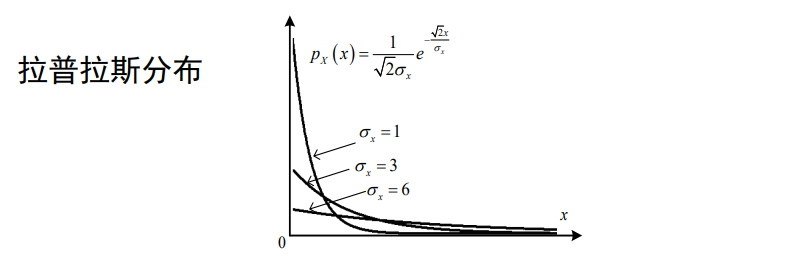

通信系统中最常用的语音信号的幅度取值具有拉普拉斯分布的特性，大量信号成分集中在小信号区域

 为保证对语音信号有良好的量化信噪比，需要寻求一种适合语音信号的非线性量化特性

对数量化是一种量化信噪比与输入信号幅度大小无关，量化信噪比保持恒定的非线性量化方法。

相对均匀量化，对数量化方法牺牲了部分大信号时的信噪比，换取了小信号时信噪比的性能提高。

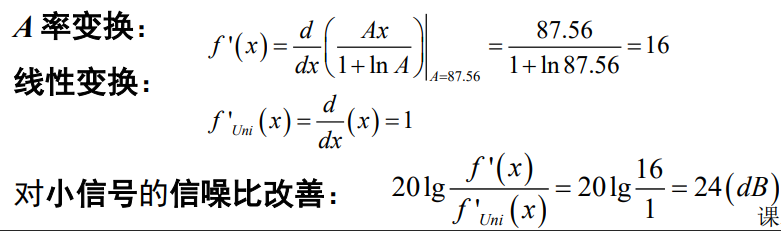

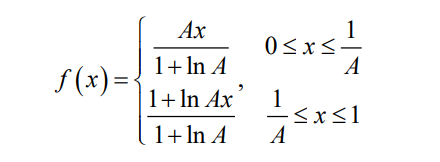

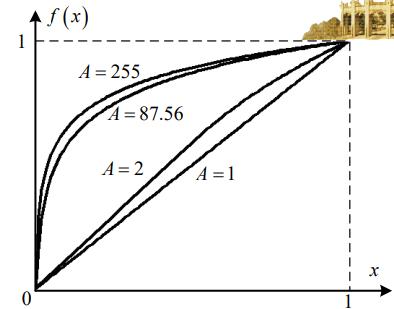

A 率对数压缩变换：



在实际标准中取 A＝87.56

在小信号区域：

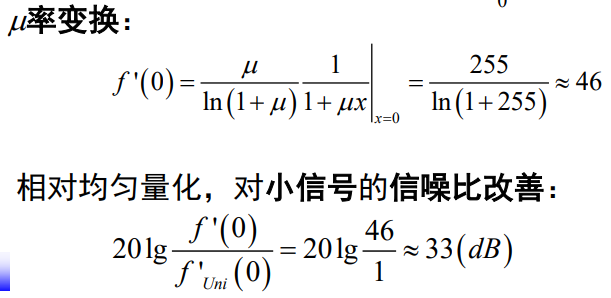

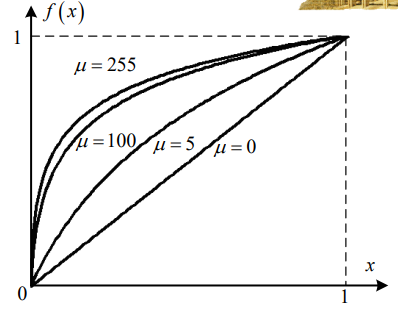

µ率对数压缩变换：

在实际标准中取 µ＝255

在小信号区域：

A率与µ变换特性曲线的折线近似法：

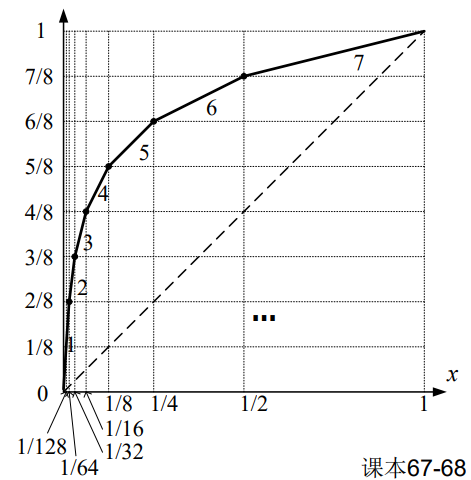

在工程上，A率变换特性曲线通常用十三折线法近似

归一化特性近似曲线如图：

纵坐标均匀分为八段

横坐标以2倍递增扩大地 分为八段（除第2段外）

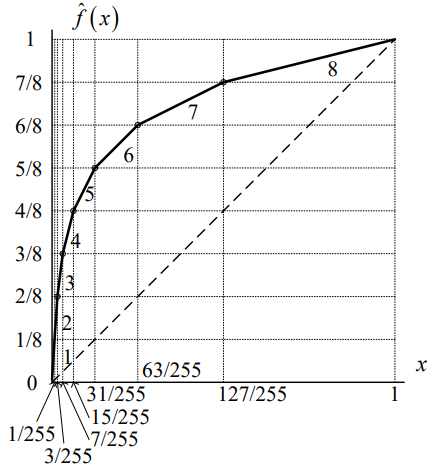

µ率变换特性曲线通常用十五折线法近似

纵坐标均匀分为八段

横坐标做非均匀划分
