通信原理笔记—2DPSK调制解调系统

目录

2DPSK调制解调系统：

2DPSK信号的产生：

2DPSK的调制框图：

DPSK信号的平均功率谱密度：

2DPSK信号的功率谱特性：

​编辑DPSK信号的解调：

差分PSK信号检测：

2DPSK信号的相干解调与相关解调：

DPSK解调的平均误比特率：

2DPSK信号的差分相干解调：

---

2DPSK调制解调系统：

DPSK的特点是利用在当前比特的载波相位θn与前一比特的载波相位θn-1的相位差(θn-θn-1)来传递当前的绝对码{bn}。

0表示前后相位相同，1表示前后相位不同

2PSK信号解调时有本地载波的“相位模糊”问题导致解调时“0”与“1”符号的倒换。

2DPSK信号可解决“相位模糊”引起的“0”与“1”符号的倒换问题。

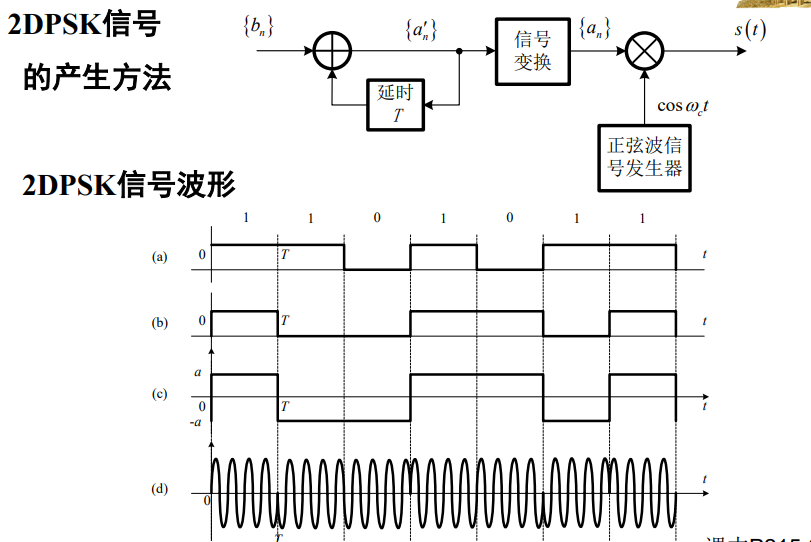

2DPSK信号的产生：

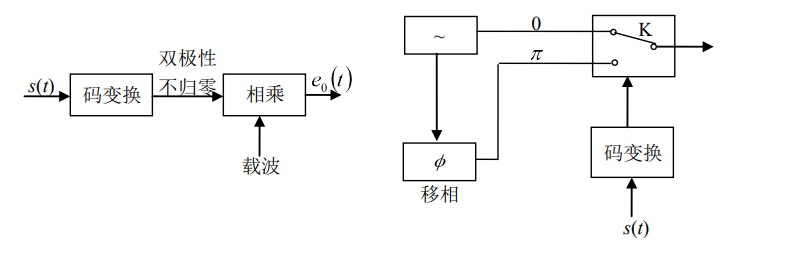

2DPSK的调制框图：



DPSK信号的平均功率谱密度：

DPSK信号的平均功率谱密度与2PSK信号的平均功率谱密度是相同的。

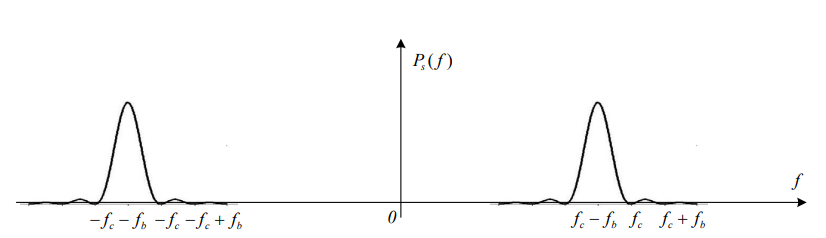

2DPSK信号的功率谱特性：

表达式与2PSK信号相同

DPSK信号的解调：

差分PSK信号检测：

差分信号解调：根据当前码元与前一码元的变化来进行解码

以前一码元信号相位作为参考基准，根据前后两个码元的相位差来确定发送的符号。

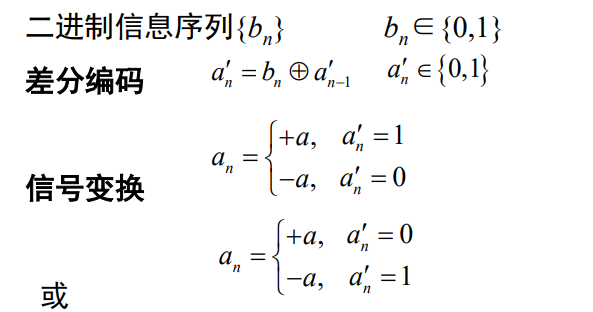

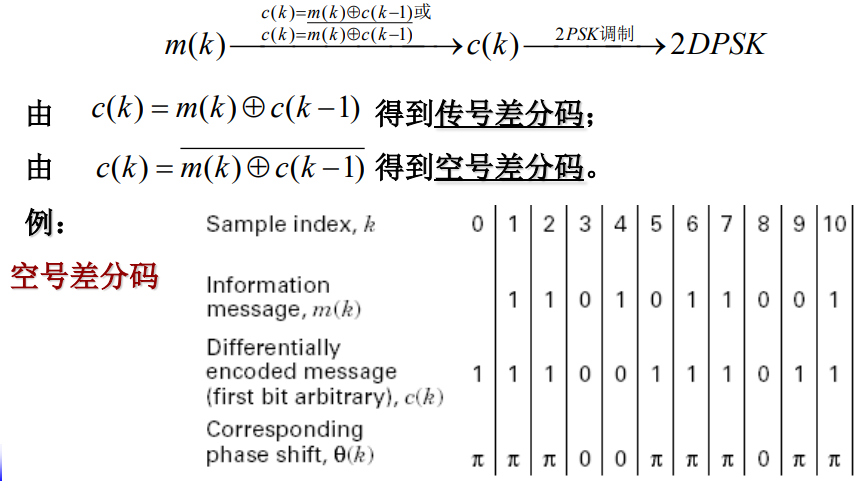

2DPSK信号产生 记：信息码为m(k),差分码为c(k)

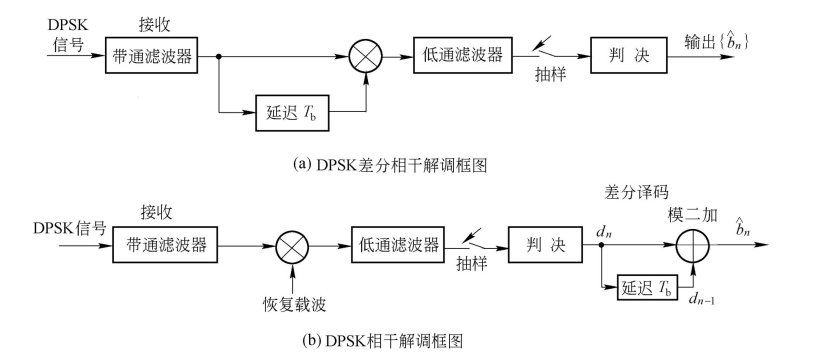

2DPSK信号的相干解调与相关解调：

2DPSK信号相干解调与相关解调的误码性能分析：

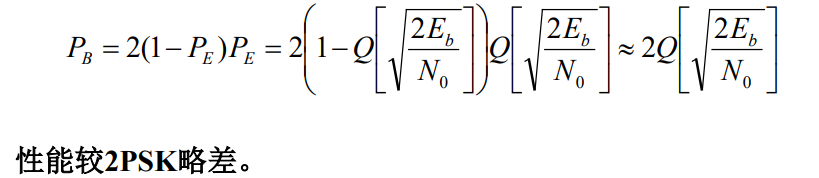

2DPSK相干检测的误比特率：

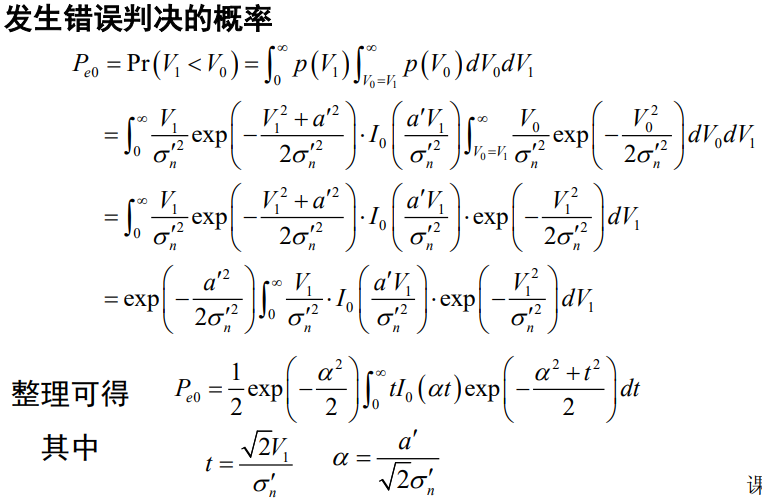

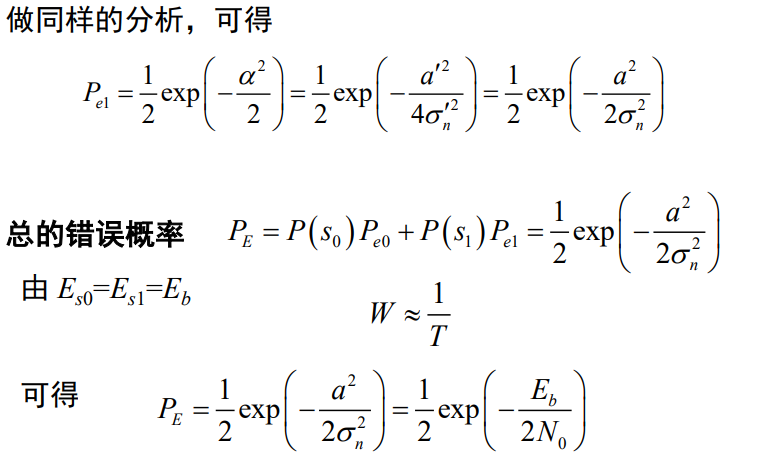

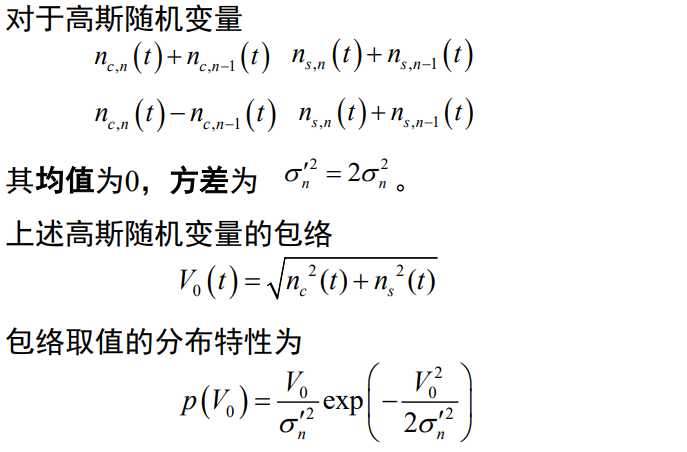

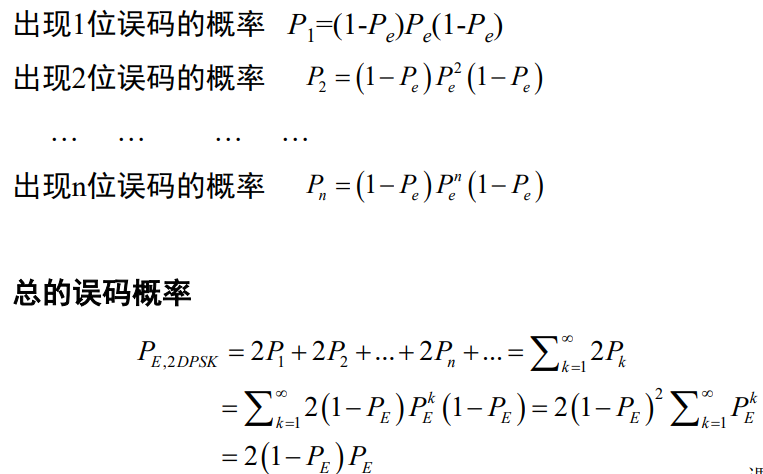

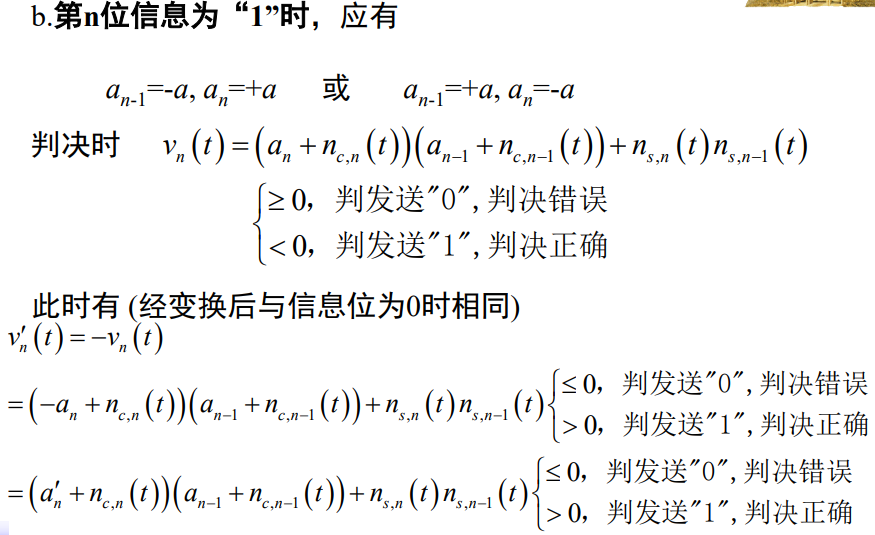

DPSK解调的平均误比特率：

绝对移相键控系统的Pb很小时，DPSK的平均误比特率近似等于2倍的2PSK的平均误比特率。

在实际应用中，经常用DPSK代替2PSK，因为DPSK不受恢复载波的相位模糊对相干解调的影响

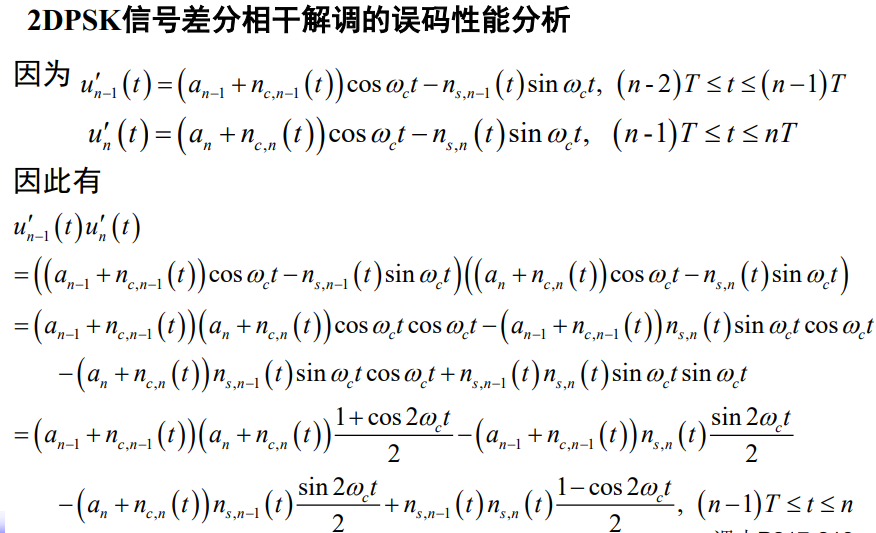

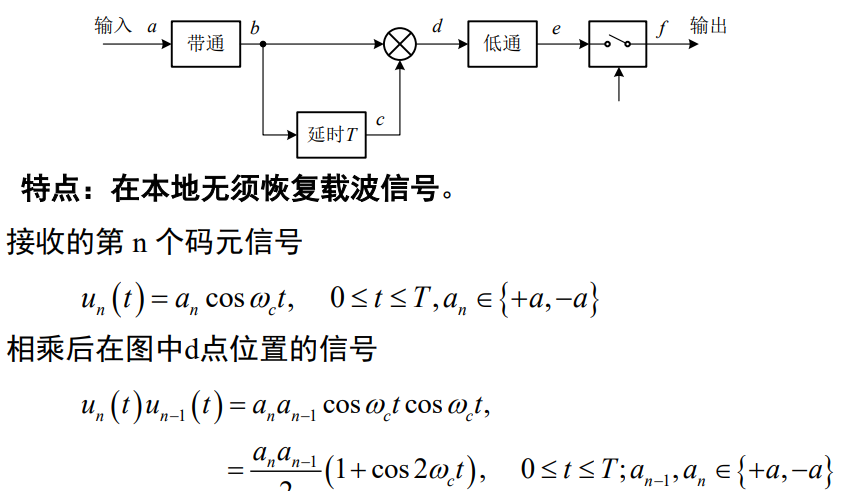

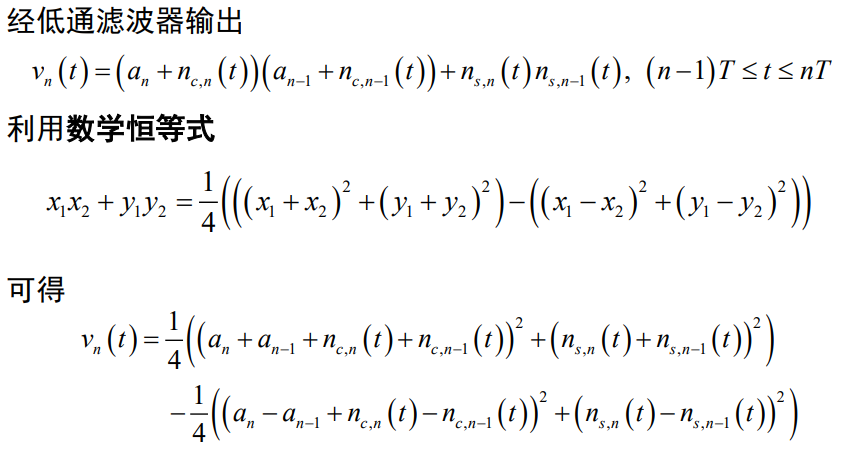

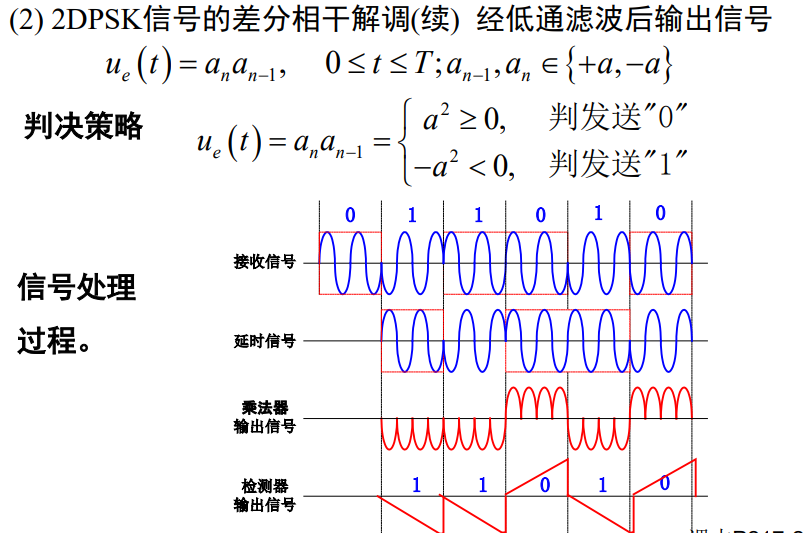

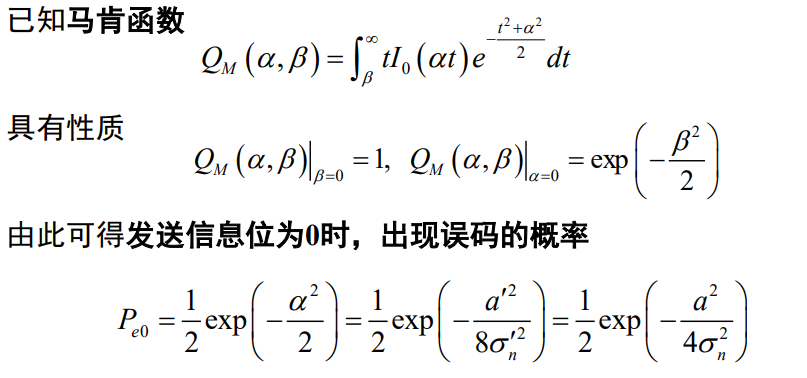

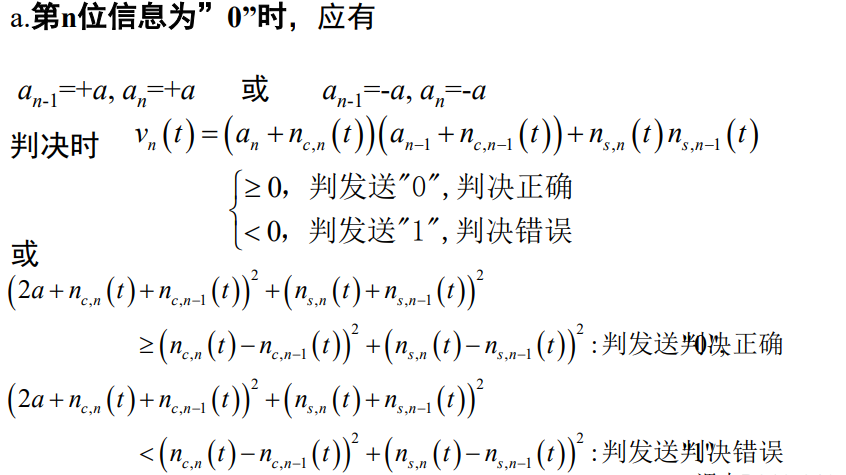

2DPSK信号的差分相干解调：
