VHDL的数据类型：

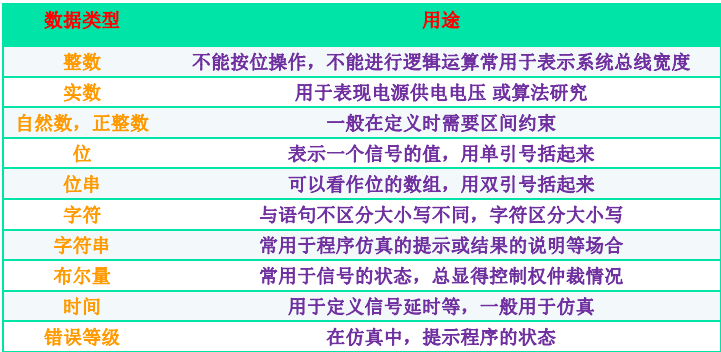

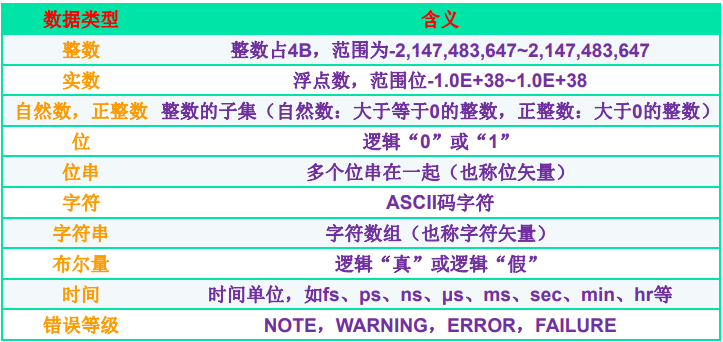

VHDL中定义的10种标准数据类型：

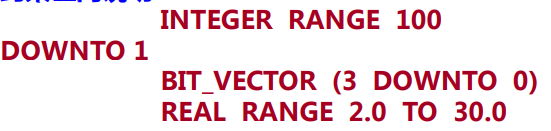

约束区间说明:

注意：字符要区分大小写，比如高阻状态是‘Z’，而不是 ‘ z ’ 。

用户自定义数据类型：

根据电路设计需求，用户自定义合适的数据类型

使用格式：

常用的用户自定义类型：

枚举类型：

把类型中的各个元素都罗列出来，如在状态机中的状态一般就采用枚举类型定义

子类型SUBTYPE：

由TYPE所定义的原数据类型的子集

整数类型和实数类型：

由于范围太大综合器无法综合，所以给它们定义一个范围

数组类型：

将相同数据类型的数据集合在一起形成一个新的数据类型。

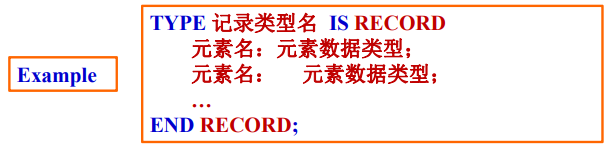

记录类型：

将不同数据类型的数据和数据名组合在一起而形成新客体

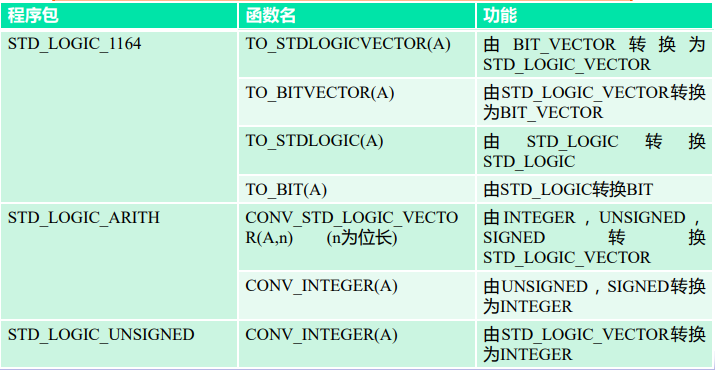

数据类型转换：

VHDL中的数据类型可以通过IEEE库中的类型转换函数进行强制性转换。

---

VHDL的运算符：

VHDL中的运算符主要分为算术运算符、逻辑运算符、关系运算符和其他运算符等四类。

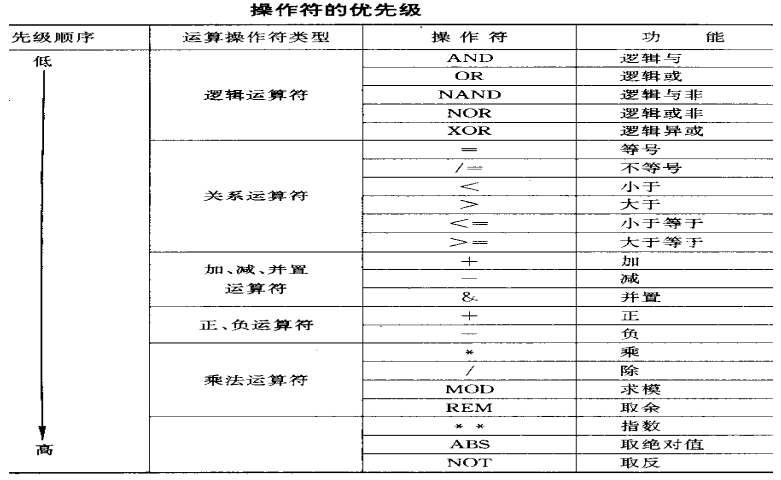

运算符的优先级：
