有限状态机在学习和工作中经常能够遇到，前面的文章也有使用到。但是对于层次状态机网上的学习资源却很少，导致一直不理解这个工作机制，后面偶然在GitHub看到一篇文章，深入学习后发现层次状态机太实用了，如果将其在项目上结合，肯定能够创造出一个比较好的代码框架。

一、HSM状态调度机制

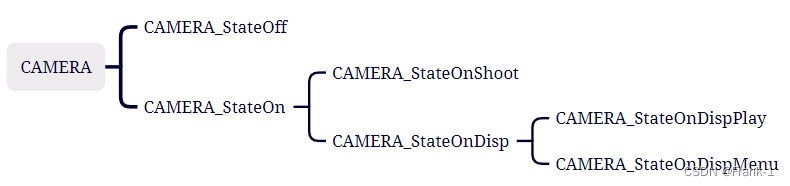

HSM状态间是存在等级关系，状态间至少存在2个等级，并且除根状态外至少存在ENTER和EXTI事件，我认为HSM的状态机结构类似树状结构，HSM状态如图所示：

很明显这里存在四个等级，CAMERA为d0,其余为d1，d2，d3。 CAMERA为根状态（根状态不做任何处理），其余的六种状态，有些的父状态为根状态，有些则作为其他的父状；

1.切换状态-等级不同

例如从CAMERA_StateOnDispPlay状态（d3）切换到CAMERA_StateOnShoot（d2）状态；

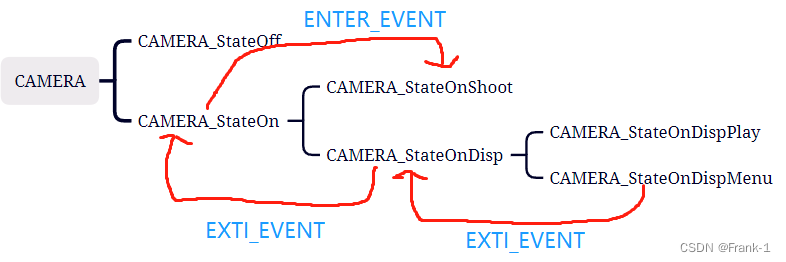

首先函数调度会先找到他们共同的父状态，这里即为CAMERA_StateOn，然后依次调用CAMERA_StateOnDispPlay和CAMERA_StateOnDisp状态的EXTI事件,再调用CAMERA_StateOnShoot的ENTER事件，即可切换到目标状态，方向如图：

2.切换状态-等级相同

例如从CAMERA_StateOnDisp状态（d2）切换到CAMERA_StateOnShoot（d2）状态；

他们父状态是相同的，所以只需要调用当前状态的EXTI事件后，再进入目标状态的ENTER事件即可。

状态调度函数源码如下

// Func: void HSM_Tran(HSM *This, HSM_STATE *nextState, void *param, void (*method)(HSM *This, void *param))
// Desc: Transition to another HSM STATE
// This: Pointer to HSM instance
// nextState: Pointer to next HSM STATE
// param: Optional Parameter associated with HSME_ENTRY and HSME_EXIT event
// method: Optional function hook between the HSME_ENTRY and HSME_EXIT event handling
void HSM_Tran(HSM *This, HSM_STATE *nextState, void *param, void (*method)(HSM *This, void *param))
{
#if HSM_FEATURE_SAFETY_CHECK
    // [optional] Check for illegal call to HSM_Tran in HSME_ENTRY or HSME_EXIT
    if (This->hsmTran)
    {
        HSM_DEBUG("!!!!Illegal call of HSM_Tran[%s -> %s] in HSME_ENTRY or HSME_EXIT Handler!!!!",
            This->curState->name, nextState->name);
        return;
    }
    // Guard HSM_Tran() from certain recursive calls
    This->hsmTran = 1;
#endif // HSM_FEATURE_SAFETY_CHECK

    HSM_STATE *list_exit[HSM_MAX_DEPTH];
    HSM_STATE *list_entry[HSM_MAX_DEPTH];
    uint8_t cnt_exit = 0;
    uint8_t cnt_entry = 0;
    uint8_t idx;
    // This performs the state transition with calls of exit, entry and init
    // Bulk of the work handles the exit and entry event during transitions
    HSM_DEBUGC2("Tran %s[%s -> %s]", This->name, This->curState->name, nextState->name);
    // 1) Find the lowest common parent state
    HSM_STATE *src = This->curState;
    HSM_STATE *dst = nextState;
    // 1a) Equalize the levels
    while (src->level != dst->level)
    {
        if (src->level > dst->level)
        {
            // source is deeper
            list_exit[cnt_exit++] = src;
            src = src->parent;
        }
        else
        {
            // destination is deeper
            list_entry[cnt_entry++] = dst;
            dst = dst->parent;
        }
    }
    // 1b) find the common parent
    while (src != dst)
    {
        list_exit[cnt_exit++] = src;
        src = src->parent;
        list_entry[cnt_entry++] = dst;
        dst = dst->parent;
    }
    // 2) Process all the exit events
    for (idx = 0; idx < cnt_exit; idx++)
    {
        src = list_exit[idx];
        HSM_DEBUGC3("  %s[%s](EXIT)", This->name, src->name);
        src->handler(This, HSME_EXIT, param);
    }
    // 3) Call the transitional method hook
    if (method)
    {
        method(This, param);
    }
    // 4) Process all the entry events
    for (idx = 0; idx < cnt_entry; idx++)
    {
        dst = list_entry[cnt_entry - idx - 1];
        HSM_DEBUGC3("  %s[%s](ENTRY)", This->name, dst->name);
        dst->handler(This, HSME_ENTRY, param);
    }
    // 5) Now we can set the destination state
    This->curState = nextState;
#if HSM_FEATURE_SAFETY_CHECK
    This->hsmTran = 0;
#endif // HSM_FEATURE_SAFETY_CHECK
#if HSM_FEATURE_INIT
    // 6) Invoke INIT signal, NOTE: Only HSME_INIT can recursively call HSM_Tran()
    HSM_DEBUGC3("  %s[%s](INIT)", This->name, nextState->name);
    This->curState->handler(This, HSME_INIT, param);
#endif // HSM_FEATURE_INIT
}

二、HSM事件调度机制

HSM事件的调度比较简单，HSM状态事件如图所示：

这里的状态关系和上述的一致，可以看到不同状态均会存在ENTER和EXTI事件，并且每个状态也有自己可能触发的事件类型；

1.切换事件-目标状态不存在事件

例如在CAMERA_StateOnDispPlay状态中触发LOWBATT事件；

调度函数HSM_Run首先会进入回调函数，如果没有该事件则会返回LOWBATT事件类型，HSM_Run接着进入父状态CAMERA_StateOnDisp回调函数查看是否存在LOWBATT事件，很明显没有，最后回到CAMERA_StateOn状态回调函数，触发LOWBATT事件进行关机处理。

2.切换事件-目标状态存在事件

例如在CAMERA_StateOn状态中触发LOWBATT事件，立即执行关机处理后退出HSM_Run函数

事件调度函数源码如下

void HSM_Run(HSM *This, HSM_EVENT event, void *param)
{
#if HSM_FEATURE_DEBUG_ENABLE && HSM_FEATURE_DEBUG_NESTED_CALL
    // Increment the nesting count
    gucHsmNestLevel++;
#endif // HSM_FEATURE_DEBUG_ENABLE && HSM_FEATURE_DEBUG_NESTED_CALL

    // This runs the state's event handler and forwards unhandled events to
    // the parent state
    HSM_STATE *state = This->curState;
#ifdef HSM_DEBUG_EVT2STR
    HSM_DEBUGC1("Run %s[%s](evt:%s, param:%08lx)", This->name, state->name, HSM_DEBUG_EVT2STR(event), (unsigned long)param);
#else
    HSM_DEBUGC1("Run %s[%s](evt:%lx, param:%08lx)", This->name, state->name, (unsigned long)event, (unsigned long)param);
#endif // HSM_DEBUG_EVT2STR
    while (event)
    {
        event = state->handler(This, event, param);
        state = state->parent;
        if (event)
        {
#ifdef HSM_DEBUG_EVT2STR
            HSM_DEBUGC1("  evt:%s unhandled, passing to %s[%s]", HSM_DEBUG_EVT2STR(event), This->name, state->name);
#else
            HSM_DEBUGC1("  evt:%lx unhandled, passing to %s[%s]", (unsigned long)event, This->name, state->name);
#endif // HSM_DEBUG_EVT2STR
        }
    }
#if HSM_FEATURE_DEBUG_ENABLE
    // Restore debug back to the configured debug
    This->hsmDebug = This->hsmDebugCfg;
#if HSM_FEATURE_DEBUG_NESTED_CALL
    if (gucHsmNestLevel)
    {
        // Decrement the nesting count
        gucHsmNestLevel--;
    }
#endif // HSM_FEATURE_DEBUG_NESTED_CALL
#endif // HSM_FEATURE_DEBUG_ENABLE
}

三、HSM实例和状态创建

1.HSM状态结构体

在创建HSM状态函数前，需要了解状态结构体里面的成员；

struct HSM_STATE_T为HSM状态结构体，包含指向父状态的指针，状态的回调函数，状态的字符串名称，状态的等级；

结构体源码如下：

//----Structure declaration----
typedef uint32_t HSM_EVENT;
typedef struct HSM_STATE_T HSM_STATE;
typedef struct HSM_T HSM;
typedef HSM_EVENT (* HSM_FN)(HSM *This, HSM_EVENT event, void *param);

struct HSM_STATE_T
{
    HSM_STATE *parent;          // parent state
    HSM_FN handler;             // associated event handler for state
    const char *name;           // name of state
    uint8_t level;              // depth level of the state
};

2.HSM状态创建

使用HSM_STATE_Create函数创建HSM状态，首先会判断该结构体是否添加父状态，如果没有默认会将根状态作为该结构体节点的父状态，依次将字符串名称、回调函数、状态等级、父状态等注册到输入的结构体内；

HSM_EVENT HSM_RootHandler(HSM *This, HSM_EVENT event, void *param)
{
#ifdef HSM_DEBUG_EVT2STR
    HSM_DEBUG("\tEvent:%s dropped, No Parent handling of %s[%s] param %lx",
              HSM_DEBUG_EVT2STR(event), This->name, This->curState->name, (unsigned long)param);
#else
    HSM_DEBUG("\tEvent:%lx dropped, No Parent handling of %s[%s] param %lx",
              (unsigned long)event, This->name, This->curState->name, (unsigned long)param);
#endif // HSM_DEBUG_EVT2STR
    return HSME_NULL;
}

HSM_STATE const HSM_ROOT =
{
    .parent = ((void *)0),
    .handler = HSM_RootHandler,
    .name = ":ROOT:",
    .level = 0
};

void HSM_STATE_Create(HSM_STATE *This, const char *name, HSM_FN handler, HSM_STATE *parent)
{
    if (((void *)0) == parent)
    {
        parent = (HSM_STATE *)&HSM_ROOT;
    }
    This->name = name;
    This->handler = handler;
    This->parent = parent;
    This->level = parent->level + 1;
    if (This->level >= HSM_MAX_DEPTH)
    {
        HSM_DEBUG("Please increase HSM_MAX_DEPTH > %d", This->level);
        // assert(0, "Please increase HSM_MAX_DEPTH");
        while(1);
    }
}

3.HSM状态获取

通过HSM_GetState函数可以获取到当前最新的状态

HSM_STATE *HSM_GetState(HSM *This)
{
    // This returns the current HSM state
    return This->curState;
}

uint8_t HSM_IsInState(HSM *This, HSM_STATE *state)
{
    HSM_STATE *curState;
    // Traverse the parents to find the matching state.
    for (curState = This->curState; curState; curState = curState->parent)
    {
        if (state == curState)
        {
            // Match found, HSM is in state or parent state
            return 1;
        }
    }
    // This HSM is not in state or parent state
    return 0;
}

4.HSM实例结构体

struct HSM_T为HSM实例结构体，该类型里面包含一个struct HSM_STATE_T状态结构体成员指针，相当于在HSM状态结构体的基础上进行封装，在创建HSM实例后,该指针会一直记录当前的最新的HSM状态。

结构体源码如下：

struct HSM_T
{
    HSM_STATE *curState;        // Current HSM State
#if HSM_FEATURE_DEBUG_ENABLE
    const char *name;           // Name of HSM Machine
    const char *prefix;         // Prefix for debugging (e.g. grep)
    uint8_t hsmDebugCfg;        // HSM debug configuration flag
    uint8_t hsmDebug;           // HSM run-time debug flag
#endif // HSM_FEATURE_DEBUG_ENABLE
#if HSM_FEATURE_SAFETY_CHECK
    uint8_t hsmTran;            // HSM Transition Flag
#endif // HSM_FEATURE_SAFETY_CHECK
};

5.HSM实例创建

通过HSM_Create函数可以创建一个HSM实例，并且初始化当前的状态

void HSM_Create(HSM *This, const char *name, HSM_STATE *initState)
{
    // Setup debug
#if HSM_FEATURE_DEBUG_ENABLE
    This->name = name;
    This->prefix = "";
    This->hsmDebugCfg = 0;
    This->hsmDebug = 0;
#endif // HSM_FEATURE_DEBUG_ENABLE
    // Supress warning for unused variable if HSM_FEATURE_DEBUG_ENABLE is not defined
    (void)name;

    // Initialize state
    This->curState = initState;
    // Invoke ENTRY and INIT event
    HSM_DEBUGC1("  %s[%s](ENTRY)", This->name, initState->name);
    This->curState->handler(This, HSME_ENTRY, 0);
    HSM_DEBUGC1("  %s[%s](INIT)", This->name, initState->name);
    This->curState->handler(This, HSME_INIT, 0);
}

四、总结

HSM层次状态两个关键因素为状态的切换和事件的切换，前面状态和事件的调度是重中之重，必须得理解HSM类似树结构的运行方式。至此HSM层次状态机的核心代码解析完成；

早在2022年12月就应该写这篇文章，因为工作刚好上了项目比较紧急一直没有时间，也是当时没有完全理解调度机制，导致这个文章在四个月后在编写完成。本文章只是介绍HSM层次状态机的核心代码，下一篇文章会继续把GitHub文章HSM应用例子写完。
