Java解析环保HJ212协议

什么是环保HJ212协议？

        HJ212是由国家环保行业制定的数据传输标准协议，通常是通过TCP/IP通讯方式进行数据传输的，数据传输报文主要由包头、数据段长度、数据段、CRC校验、包尾组成。重点解析的就是”数据段“的内容，内容包括请求编码（QN）、系统编码（ST）、设备唯一标识（MN）、密码（PW）、命令编码（CN）、指令参数（CP）。请求编码为请求的时间戳，系统编码ST统一规定为22，命令编码CN为该数据包的时间类型，访问密码、设备唯一标识在对接时由平台提供，指令参数为数据内容。

基本报文示例：
##0192QN=20230703220100923;ST=22;CN=2011;PW=123456;MN=BF0F022021090077;Flag=5;CP=&&DataTime=20230703220100;a34001-Rtd=48.5,a34001-Flag=N;a34004-Rtd=31.2,a34004-Flag=N;a34002-Rtd=48.5,a34002-Flag=N&&A881

协议包组成：

名称	类型	长度	描述
包头	字符	2	固定为##
数据段长度	十进制整数	4	数据段的ASCII字符数，例如：长192，则写为“0192”
数据段	字符	0<=n<=1024	变长的数据
CRC校验	十六进制	4	数据段的校验结果
包尾	字符	2	回车换行（）

自己封装了一个基于java的HJ212解析类

1. 免CRC校验，直接解析数据报文，最终以Map的形式返回，如果有需要也可以转为json字符串或实例化成对象
2. 指令参数的内容属于二级模块的内容，解析之后是嵌套在属性内的
3. 可以由多种方式实现，简单几行代码就可以完成，只是提供一种实现方式

public class HJ212Parser {

    /**
     * HJ212报文转换为标准化的Map
     * @param str HJ212报文
     * @return
     */
    public static Map<String,Object> toMap(String str){
        //字符串截取（从QN开始...）
        String subStr = str.substring(str.indexOf("QN"));
        //替换全部的逗号为分号
        String s = subStr.replaceAll(",", ";");
        //根据&&对报文进行拆分，拆分之后包含三个元素：[基础参数，CP下的详细参数，CRC校验]
        String[] split = s.split("&&");
        //基本参数初始化
        Map<String,Object> map = new HashMap<>();
        //详细参数初始化
        Map<String,Object> childMap = new TreeMap<>();
        //split解析
        String[] split1 = split[0].split(";");
        String[] split2 = split[1].split(";");
        //插入详细参数的值
        for (String s2 : split2) {
            String[] sp = s2.split("=");
            childMap.put(sp[0], sp[1]);
        }
        //插入基本参数的值
        for (String s1 : split1) {
            String[] sp = s1.split("=");
            if (sp.length == 1) {
                map.put(sp[0], childMap);
            } else {
                map.put(sp[0], sp[1]);
            }
        }
        return map;
    }
}

解析效果查看

{"ST":"22","MN":"BF0F022021090077","PW":"123456","CN":"2011","QN":"20230703220100923","Flag":"5","CP":{"DataTime":"20230703220100","a34001-Flag":"N","a34001-Rtd":"48.5","a34002-Flag":"N","a34002-Rtd":"48.5","a34004-Flag":"N","a34004-Rtd":"31.2"}}

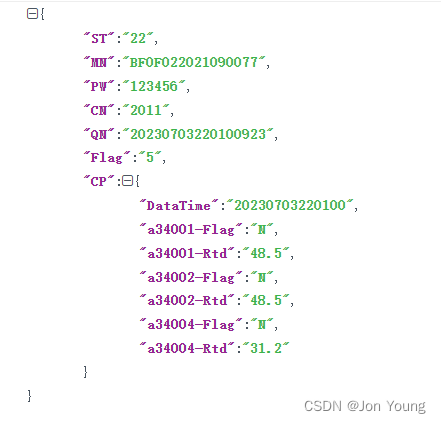

标准化json：

常用的标准码说明

1. 后面都会加Rtd或Flag，一般是a01001-Rtd或a01001-Flag，其中Rtd是实际的值，Flag为状态一般为N
2. 单位只是大部分的一个标准，可作为参考

编码（Rtd->数值，Flag->状态）	实际值	单位（参考）
a01001	温度	℃
a01002	湿度	%
a01006	气压	Kpa
a01007	风速	m/s
a01008	风向	°
a34001	TSP扬尘	µg/m³
a34002	PM10	µg/m³
a34004	PM2.5	µg/m³
a21004	NO₂	mg/m³
a21005	NO	mg/m³
a21026	SO₂	mg/m³
a21026	SO₂	mg/m³
LA	噪声	dB
