威纶通 西门子1200/1500绝对地址方式连接

威纶通 西门子1200/1500绝对地址方式连接

大家可以用读取标签方式,更方便, 但是坏处就是没有PLC不能提前做触摸屏的好多工作.
给大家说下绝对地址方式的配置

首先博途组态CPU,1200

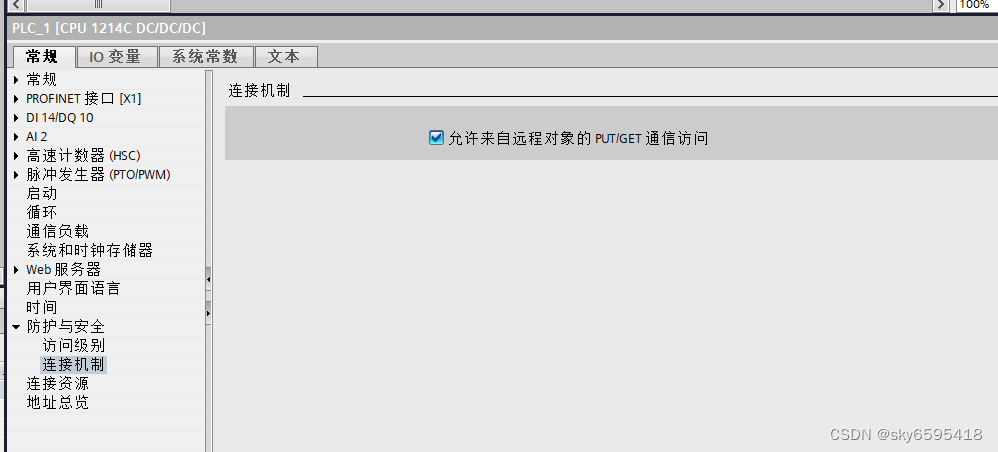

1:配置组态,允许PG通讯

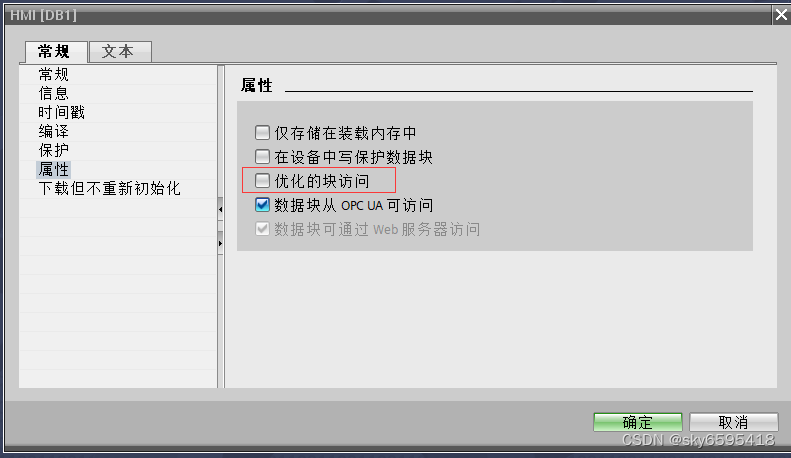

DB块属性,要取消勾选 优化的块访问

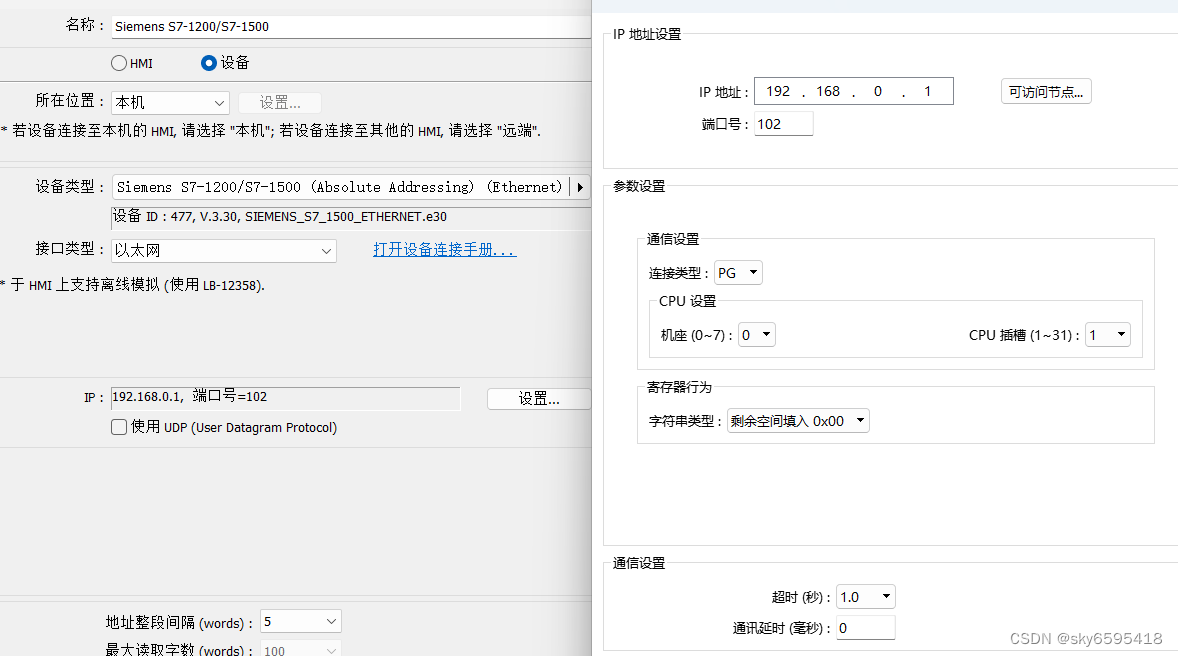

2.威纶通,添加西门子绝对地址驱动

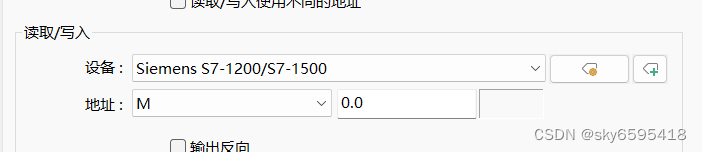

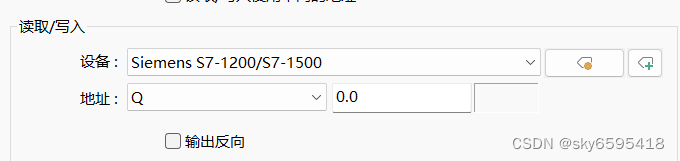

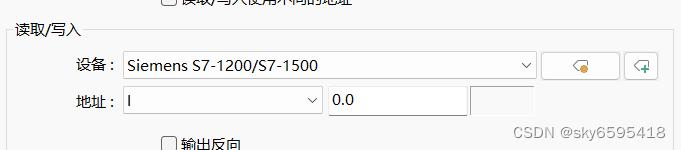

3. I,M,Q区 用法都一样

4.现在说下DB区

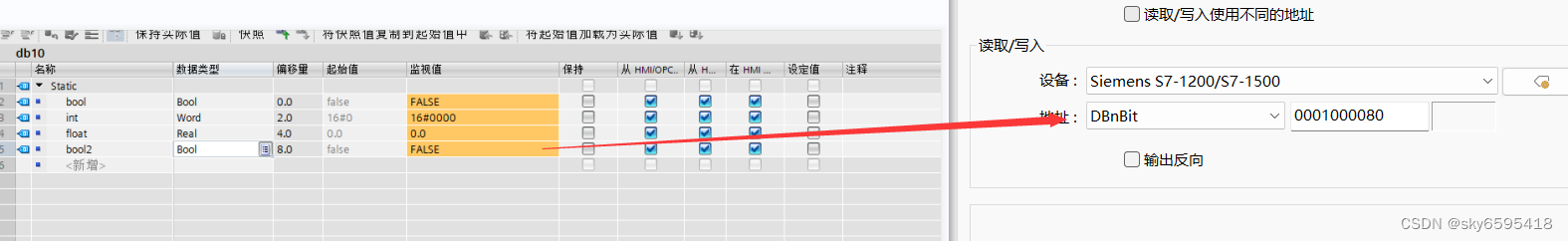

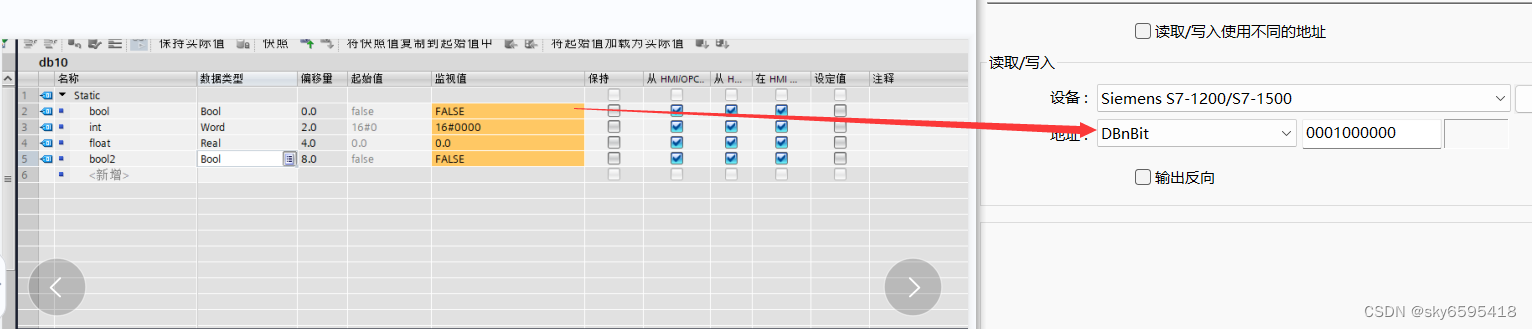

BOOL型:
方式:DBnBit, 地址表示:00010 0008 0 前5位是db号 , 中间4位是字节号, 最后一位是 位0-7

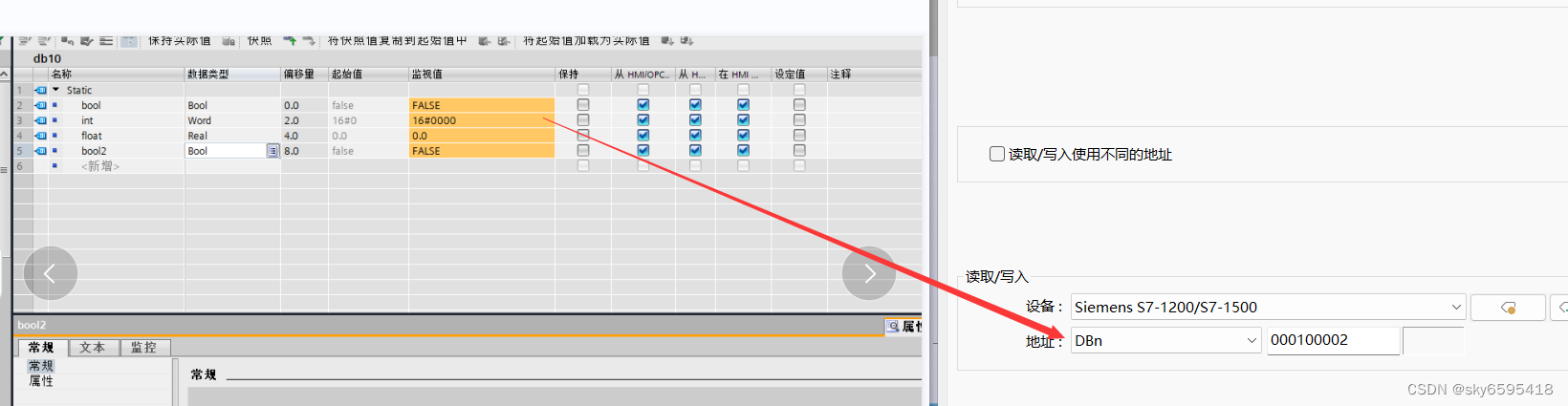

WORD,16位,型:

方式:DBn, 地址: 00010 0002 前5位是DB号, 后4位是字地址

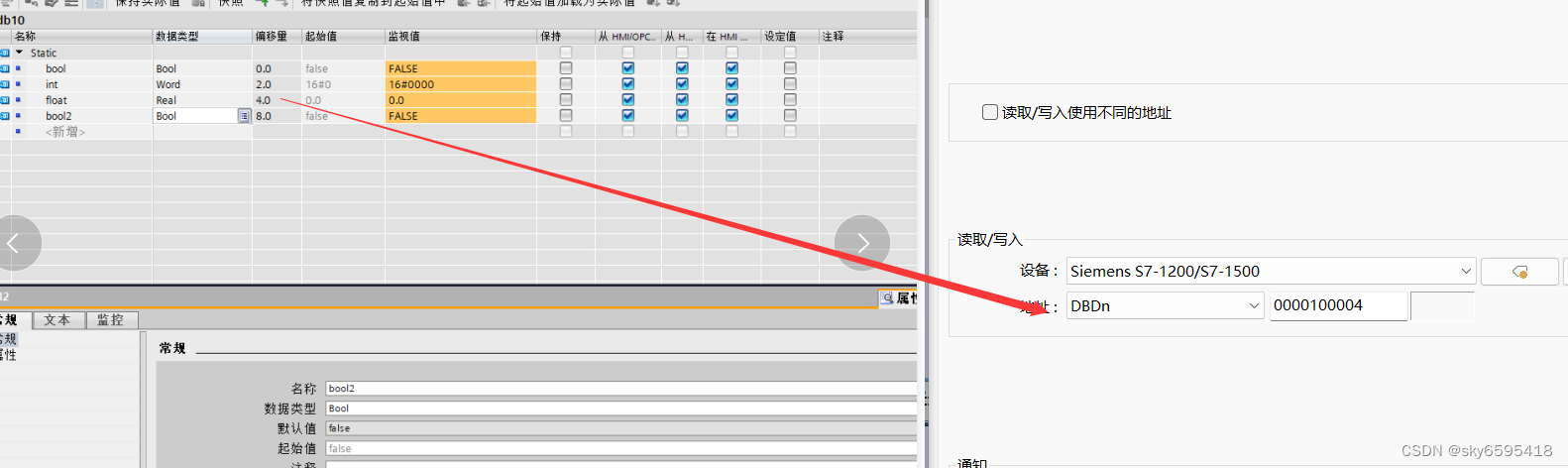

DW,32位,float型:
方式:DBDn, 地址: 00010 0004 , 前5位是DB号, 后4位是双字地址
