文章目录

前言

  最近在做一个利用STM32最小系统实现语音播报的小项目，加入到智能家居远程控制系统中，用来提示上位机对应操作的播报，于是就选择了JR6001作为语音播报模块，接下来就是学习过程。

提示：以下是本篇文章正文内容，下面案例可供参考

一、JR6001怎么用？

    首先使用JR6001模块，就先要从模块的资料中获取信息，话不多说，上链接！！！

    链接: https://pan.baidu.com/s/1IYiga8Af0XBrcd2ONAGTrw?pwd=qwer 提取码: qwer

    当然，如果想要快速了解JR6001模块，可以移步到CSDN博主「顾城沐心」的文章
    原文链接：https://blog.csdn.net/m0_56051805/article/details/125116764

二、使用步骤

1.合成语音

    JR6001语音播报模块有内置4MB内存（插入USB连接PC即可弹出U盘），足够做项目使用。

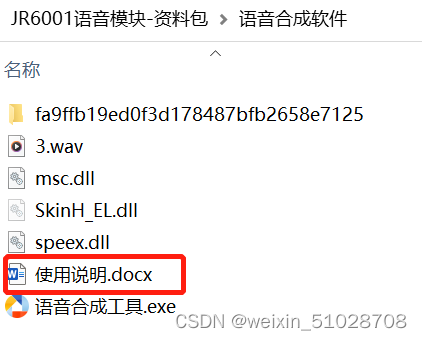

    接下来就是合成想要实现播报的语音，就要用到JR6001资料包里的语音合成软件，使用方法资料包里也有（资料包-语音合成软件-使用说明），就不详细展开介绍了。根据使用手册使用语音合成软件即可，自己动手操作！！！

     合成后的语音格式是.wav格式，我们还想要将其转换成.mp3格式。当然，JR6001资料包里还有MP3格式转换器（资料包-MP3格式转换器-使用说明图），使用方式如下图所示。

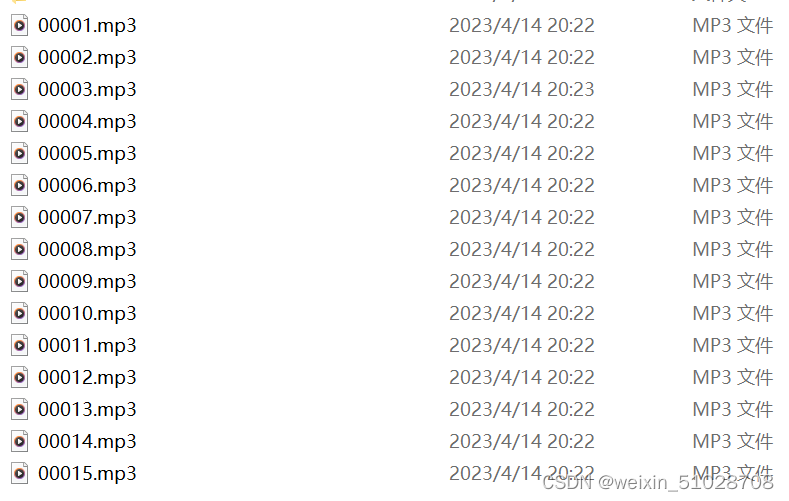

    最后就是将转换后的语音.mp3格式，存放在JR6001内置U盘里，并正确按顺序命名。文件编号必须是按照以下顺序存放，例如00001···00011 ，才能保证发送正确指令（其它命名试过，不能正常使用）。

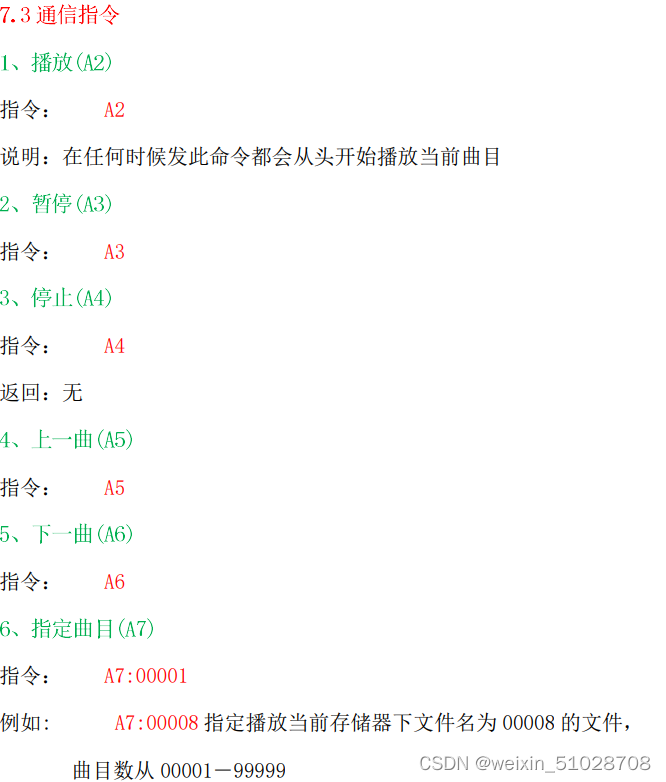

    通过JR6001使用手册可以了解到，使用串口发送指令可以实现语音模块的播报，在项目中主要通过 6、指定曲目（A7），实现对应语音播报。

	USART_SendString(USART3, "A7:00001\r\n");

2.STM32代码

代码如下：

串口定义了三个，自行选择（本次以USART3为例），需要注意的是要定义发送字符串，部分串口例程里没有定义,这里需要注意（因为“A7:00001”是以字符串的形式发送）。

void USART_SendString(USART_TypeDef* USARTx, char *DataString)
{
	int i = 0;
	USART_ClearFlag(USARTx,USART_FLAG_TC);//发送字符前清空标志位（否则缺失字符串的第一个字符）
	while(DataString[i] != '\0')		//字符串结束符
	{
		USART_SendData(USARTx,DataString[i]);	//每次发送字符串的一个字符
		while(USART_GetFlagStatus(USARTx,USART_FLAG_TC) == 0);	//等待数据发送成功
		USART_ClearFlag(USARTx,USART_FLAG_TC);					//发送字符后清空标志位
		i++;
	}
}

usart.c

#include "sys.h"
#include "usart.h"

//如果使用ucos,则包括下面的头文件即可.
#if SYSTEM_SUPPORT_OS
#include "includes.h"					//ucos 使用
#endif

#if 1
#pragma import(__use_no_semihosting)
//标准库需要的支持函数
struct __FILE
{
	int handle;

};

FILE __stdout;
//定义_sys_exit()以避免使用半主机模式
_sys_exit(int x)
{
	x = x;
}
//重定义fputc函数
int fputc(int ch, FILE *f)
{
	while((USART1->SR&0X40)==0);//循环发送,直到发送完毕
    USART1->DR = (u8) ch;
	return ch;
}
#endif



#if EN_USART1_RX   //如果使能了接收
//串口1中断服务程序
//注意,读取USARTx->SR能避免莫名其妙的错误
u8 USART1_RX_BUF[USART1_REC_LEN];     //接收缓冲,最大USART_REC_LEN个字节.
//接收状态
//bit15，	接收完成标志
//bit14，	接收到0x0d
//bit13~0，	接收到的有效字节数目
u16 USART1_RX_STA=0;       //接收状态标记

void uart1_init(u32 bound){
	//GPIO端口设置
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);	//使能USART1，GPIOA时钟

	//USART1_TX   GPIOA.9
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
	GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9

	//USART1_RX	  GPIOA.10初始化
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
	GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10

	//Usart1 NVIC 配置
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//子优先级3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器

   //USART 初始化设置

	USART_InitStructure.USART_BaudRate = bound;//串口波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式

	USART_Init(USART1, &USART_InitStructure); //初始化串口1
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启串口接受中断
	USART_Cmd(USART1, ENABLE);                    //使能串口1

}

void USART1_IRQHandler(void)                	//串口1中断服务程序
{
	u8 Res;
#if SYSTEM_SUPPORT_OS 		//如果SYSTEM_SUPPORT_OS为真，则需要支持OS.
	OSIntEnter();
#endif
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //接收中断(接收到的数据必须是0x0d 0x0a结尾)
	{
		Res =USART_ReceiveData(USART1);	//读取接收到的数据
		if((USART1_RX_STA&0x8000)==0)//接收未完成
		{
			if(USART1_RX_STA&0x4000)//接收到了0x0d
			{
				if(Res!=0x0a)USART1_RX_STA=0;//接收错误,重新开始
				else USART1_RX_STA|=0x8000;	//接收完成了
			}
			else //还没收到0X0D
			{
				if(Res==0x0d)USART1_RX_STA|=0x4000;
				else
					{
					USART1_RX_BUF[USART1_RX_STA&0X3FFF]=Res ;
					USART1_RX_STA++;
					if(USART1_RX_STA>(USART1_REC_LEN-1))USART1_RX_STA=0;//接收数据错误,重新开始接收
					}
				}
			}
     }
#if SYSTEM_SUPPORT_OS 	//如果SYSTEM_SUPPORT_OS为真，则需要支持OS.
	OSIntExit();
#endif
}

#endif

#if EN_USART2_RX
u8  USART2_RX_BUF[USART2_REC_LEN]; 	//接收缓冲,最大USART_REC_LEN个字节.末字节为换行符
u16 USART2_RX_STA = 0;         			//接收状态标记

void uart2_init(u32 bound)
{
	GPIO_InitTypeDef GPIO_InitStrue;
	USART_InitTypeDef USART_InitStrue;
	NVIC_InitTypeDef NVIC_InitStrue;

	// 外设使能时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);
	USART_DeInit(USART2);  //复位串口2 -> 可以没有

	// 初始化 串口对应IO口  TX-PA2  RX-PA3
	GPIO_InitStrue.GPIO_Mode=GPIO_Mode_AF_PP;
	GPIO_InitStrue.GPIO_Pin=GPIO_Pin_2;
	GPIO_InitStrue.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStrue);

	GPIO_InitStrue.GPIO_Mode=GPIO_Mode_IN_FLOATING;
	GPIO_InitStrue.GPIO_Pin=GPIO_Pin_3;
	GPIO_Init(GPIOA,&GPIO_InitStrue);

	// 初始化 串口模式状态
	USART_InitStrue.USART_BaudRate=bound; // 波特率
	USART_InitStrue.USART_HardwareFlowControl=USART_HardwareFlowControl_None; // 硬件流控制
	USART_InitStrue.USART_Mode=USART_Mode_Tx|USART_Mode_Rx; // 发送 接收 模式都使用
	USART_InitStrue.USART_Parity=USART_Parity_No; // 没有奇偶校验
	USART_InitStrue.USART_StopBits=USART_StopBits_1; // 一位停止位
	USART_InitStrue.USART_WordLength=USART_WordLength_8b; // 每次发送数据宽度为8位
	USART_Init(USART2,&USART_InitStrue);

	USART_Cmd(USART2,ENABLE);//使能串口
	USART_ITConfig(USART2,USART_IT_RXNE,ENABLE);//开启接收中断

	// 初始化 中断优先级
	NVIC_InitStrue.NVIC_IRQChannel=USART2_IRQn;
	NVIC_InitStrue.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStrue.NVIC_IRQChannelPreemptionPriority=1;
	NVIC_InitStrue.NVIC_IRQChannelSubPriority=1;
	NVIC_Init(&NVIC_InitStrue);
}

void USART2_IRQHandler(void) // 串口2中断服务函数
{
	u8 res;
	if(USART_GetITStatus(USART2,USART_IT_RXNE)) // 中断标志
	{
		res= USART_ReceiveData(USART2);  // 串口2 接收
//		USART_SendData(USART2,res);   // 串口2 发送
		if((USART2_RX_STA&0x8000)==0)//接收未完成
		{
		if(USART2_RX_STA&0x4000)//接收到了0x0d
			{
			if(res!=0x0a)USART2_RX_STA=0;//接收错误,重新开始
			else USART2_RX_STA|=0x8000;	//接收完成了
			}
		else //还没收到0X0D
			{
			if(res==0x0d)USART2_RX_STA|=0x4000;
			else
				{
				USART2_RX_BUF[USART2_RX_STA&0X3FFF]=res ;
				USART2_RX_STA++;
				if(USART2_RX_STA>(USART2_REC_LEN-1))USART2_RX_STA=0;//接收数据错误,重新开始接收
				}
			}
		}
	}
}

#endif

#if EN_USART3_RX
u8  USART3_RX_BUF[USART3_REC_LEN]; 	//接收缓冲,最大USART_REC_LEN个字节.末字节为换行符
u16 USART3_RX_STA = 0;         			//接收状态标记

void uart3_init(u32 bound)
{

	NVIC_InitTypeDef NVIC_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);	// GPIOB时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3,ENABLE); //串口3时钟使能

 	USART_DeInit(USART3);  //复位串口3
		 //USART3_TX   PB10
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; //PB10
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
  GPIO_Init(GPIOB, &GPIO_InitStructure); //初始化PB10

    //USART3_RX	  PB11
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
  GPIO_Init(GPIOB, &GPIO_InitStructure);  //初始化PB11

	USART_InitStructure.USART_BaudRate = bound;//波特率一般设置为9600;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式

	USART_Init(USART3, &USART_InitStructure); //初始化串口	3


	USART_Cmd(USART3, ENABLE);                    //使能串口

	//使能接收中断
  USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);//开启中断

	//设置中断优先级
	NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0 ;//抢占优先级3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//子优先级3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器

	USART3_RX_STA=0;		//清零
}

void USART3_IRQHandler(void) // 串口3中断服务函数
{
	u8 res;
	if(USART_GetITStatus(USART3,USART_IT_RXNE)) // 中断标志
	{
		res= USART_ReceiveData(USART3);  // 串口3 接收
//		USART_SendData(USART2,res);   // 串口3 发送
		if((USART3_RX_STA&0x8000)==0)//接收未完成
		{
		if(USART3_RX_STA&0x4000)//接收到了0x0d
			{
			if(res!=0x0a)USART3_RX_STA=0;//接收错误,重新开始
			else USART3_RX_STA|=0x8000;	//接收完成了
			}
		else //还没收到0X0D
		{
			if(res==0x0d)USART3_RX_STA|=0x4000;
			else
				{
				USART3_RX_BUF[USART2_RX_STA&0X3FFF]=res ;
				USART3_RX_STA++;
				if(USART3_RX_STA>(USART3_REC_LEN-1))USART3_RX_STA=0;//接收数据错误,重新开始接收
				}
		}
	}
	}
}


void USART_SendString(USART_TypeDef* USARTx, char *DataString)
{
	int i = 0;
	USART_ClearFlag(USARTx,USART_FLAG_TC);										//发送字符前清空标志位（否则缺失字符串的第一个字符）
	while(DataString[i] != '\0')												//字符串结束符
	{
		USART_SendData(USARTx,DataString[i]);									//每次发送字符串的一个字符
		while(USART_GetFlagStatus(USARTx,USART_FLAG_TC) == 0);					//等待数据发送成功
		USART_ClearFlag(USARTx,USART_FLAG_TC);									//发送字符后清空标志位
		i++;
	}
}


#endif

usart.h

#ifndef __USART_H
#define __USART_H
#include "stdio.h"
#include "sys.h"

#define USART1_REC_LEN  			200  	//定义最大接收字节数 200
#define EN_USART1_RX 			1			//使能（1）/禁止（0）串口1接收
extern u8  USART1_RX_BUF[USART1_REC_LEN]; 	//接收缓冲,最大USART_REC_LEN个字节.末字节为换行符
extern u16 USART1_RX_STA;         			//接收状态标记
void uart1_init(u32 bound);

#define USART2_REC_LEN  			200  	//定义最大接收字节数 200
#define EN_USART2_RX 			1			//使能（1）/禁止（0）串口2接收
extern u8  USART2_RX_BUF[USART2_REC_LEN]; 	//接收缓冲,最大USART_REC_LEN个字节.末字节为换行符
extern u16 USART2_RX_STA;         			//接收状态标记
void uart2_init(u32 bound);

#define USART3_REC_LEN  			200  	//定义最大接收字节数 200
#define EN_USART3_RX 			1			//使能（1）/禁止（0）串口2接收
extern u8  USART3_RX_BUF[USART3_REC_LEN]; 	//接收缓冲,最大USART_REC_LEN个字节.末字节为换行符
extern u16 USART3_RX_STA;         			//接收状态标记
void uart3_init(u32 bound);

void USART_SendString(USART_TypeDef* USARTx, char *DataString);
#endif

main.c

#include "delay.h"
#include "sys.h"
#include "stdio.h"
#include "usart.h"
int main(void)
{
   NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);// 设置中断优先级分组2
//	uart1_init(9600);	                //串口1初始化波特率为9600
//	uart2_init(9600);							   //串口2初始化波特率为9600
	uart3_init(9600);							   //串口3初始化波特率为9600
    delay_init();	                               //延时初始化
	USART_SendString(USART3, "A7:00001\r\n");
	delay_ms(10);
	while(1)
	{
		USART_SendString(USART3, "A7:00002\r\n");
		delay_ms(10);
	}
}

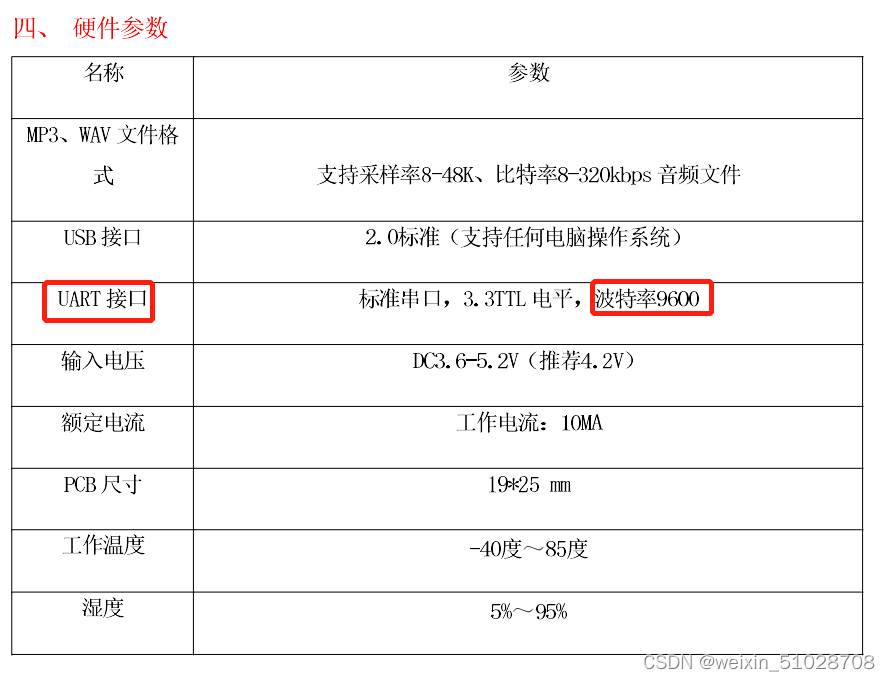

需要注意的是，串口波特率的设置必须与JR6001的波特率一致（9600）

	uart3_init(9600);							   //串口3初始化波特率为9600

总结

    接下来就是动手实践了，不懂的也可以直接下载程序源码（评论区留言发送）。当然，根据上面操作也是可以实现的，还是自己动手来的更有意义。

    随便蹭一下“五一定制限量奖章”，真的很帅！！！

硬件设计_基于STM32单片机的语音控制系统
2301_79003431的博客
12-06 453
主控器及语音模块使用STM32单片机作为系统的核心控制器，结合JR6001语音模块，实现音乐播放控制功能。音乐播放控制用户通过语音指令实现音乐的多种操作，包括播放、暂停、切换上一首和下一首等。语音识别与指令处理系统具备语音识别能力，能够准确识别用户下达的播放控制指令。播放状态反馈系统通过语音模块或其他形式提供反馈，通知用户音乐播放的当前状态，例如确认音乐已开始播放或提供当前曲目信息。
STM32嵌入式开发语音播报模块
m0_63037616的博客
12-28 3106
通过本文的学习，读者将能够了解STM32和JQ8900的工作原理和特点，掌握通过串口通信控制JQ8900的方法，以及实现基本音频播放功能的技巧。希望本文对于读者在嵌入式系统开发中使用STM32控制JQ8900有所帮助。一、语音播报的作用？提供信息：语音播报可以传达重要的消息、通知和警报，让人们了解和理解相关的信息。方便无障碍使用：对于视觉障碍者或其他身体残障者来说，语音播报是获取信息的重要途径，可以帮助他们参与到社会活动中。提醒和提醒：语音播报可以用于提醒人们执行某项任务或活动，如闹钟和提醒功能。
【STM32】 JR6001语音播放
热门推荐
m0_56051805的博客
06-03 1万+
【STM32】 JR6001语音播放
嵌入式外设集 -- 语音播报模块（JR6001）
herui的博客
06-29 1万+
JR6001是一种语音播放模块，具有以下特性：1. 自带USB接口，可以灵活地替换SPI-flash中的语音内容，无需安装主机电脑来替换传统语音芯片的语音。SPI FLASH直接模拟为U盘，就像复制U盘一样，非常方便。任何计算机系统都可以支持它【7†source】。2. 支持MP3、WAV高质量音频格式，声音优美。3. 24位DAC输出，动态范围支持90dB，信号比85dB。4. 支持两线串口控制，AD控制。5. USB更新语音文件，无需安装驱动程序，无需安装软件，直接复制，快速方便。
探索声音的智慧接口：STM32携手JR6001语音播报模块
gitblog_06574的博客
09-20 462
探索声音的智慧接口：STM32携手JR6001语音播报模块 STM32JR6001语音播报 项目地址: https://gitcode.com/Resource-Bundle-Collection/4b597 ...
STM32驱动BY9301语音播报模块
我是阿衰的博客
04-10 3400
简介：STM32F103C8T6驱动BY9301语音播报模块源码介绍。
jr6001语音模块
04-27
jr6001语音模块资料，包括一下调试助手和一些调试音频
STM32语音模块播报
07-10
以STM32为核心的语音播报系统，语音文件存于SD卡上
stm32 语音播报
l1158295269的博客
12-03 6195
stm32 语音播报 #include "sys.h" #include "delay.h" #include "string.h" #include "Audio.h" #define SPI_CS PCout(0) #define SPI_SCK PDout(3) #define SPI_SDO PDout(4) static void SPI_Send_Data(uint8_t dat) { uint8_t i = 0; SPI_CS = 0; SPI_SCK = 0;
stm32教程：MP3语音播报模块（LX-TRIG-MP3-V6.0）
最新发布
sikimayi的博客
01-17 1654
本篇介绍了一个简单好用的语音播报模块——LX-MP3，有语音播报需求的大佬们可以来看一看
基于stm32语音播放系统设计
10-13
基于stm32的语音设计系统，通过ap89170语音芯片，实现与PLC通信，播报语音
语音模块程序
11-23
语音模块在一线串口模式和三线串口模式下工作的程序，已经调试通过，本程序基于Mega16单片机编写，编译软件为ICCAVR，而且已经封装成头文件，可直接调用。
使用STM32最小系统驱动JR6001语音播报模块实现指定语音播报
05-09
使用STM32最小系统驱动JR6001语音播报模块实现指定语音播报，用在智能家居对应操作语音播报，提醒用户执行完成。 STM32是一款微控制器，具有高性能、低功耗、丰富的外设和强大的开发工具链等优点，被广泛应用于嵌入式系统中。JR6001模块是一款基于无线射频技术的通信模块，具有高可靠性、低功耗、长距离传输等优点，适用于智能家居、工业控制、智能农业等场景。将STM32和JR6001模块结合起来，可以实现许多有趣的功能，例如： 1. 无线遥控器：可以使用STM32和JR6001模块实现一款无线遥控器，通过按键控制，控制家庭电器开关、电机转动、LED灯光变化等，实现智能家居控制。 2. 传感器数据采集：可以使用STM32和JR6001模块实现一款无线传感器节点，通过连接各种传感器，采集温度、湿度、光强、气压等数据，并通过JR6001模块将数据无线传输到云平台或手机APP中，实现智能农业、环境监测等应用。 3. 机器人控制：可以使用STM32和JR6001模块实现一款智能机器人，通过连接电机、传感器等外设，实现机器人的行走、跳跃、拍打等动作控制，并通过JR6001模块实现无线遥控和数据传输。
STM32单片机自动迎客门红外感应步进电机语音播报.doc
08-26
本系统由STM32F103C8T6单片机核心板、语音播报、ULN2003步进电机控制、红外避障传感器、按键及电源组成。 1、红外探头检测到有人时，自动门打开（步进电机向打开方向旋转一周），人员进入，语音播报欢迎。 2、在开门的状态下，检测不到人遮挡，自动门关闭。 3、在关门过程中，再次检测到人遮挡，会停止关门进行开门操作。防止夹到人。 4、另外按键操作相当于门里的开关，按下开关门打开，门里人出来，语音播报欢迎再次光临。
基于STM32的指纹密码锁
06-15
以STM32F407ZET6为核心，结合AS608指纹模块、JR6001语言模块、OLED显示屏、外部flash等模块，运用IIC、SPI、usart等通信协议，实现指纹密码锁，其功能如下。 1.基于OLED屏(IIC协议)显示，设计简单友好的操作界面，...
基于stm32单片机JR6001语音播报
05-10
在STM32单片机上使用JR6001语音芯片实现语音播报，可以按照以下步骤进行： 1. 准备好JR6001语音芯片和STM32单片机，并将它们连接起来。 2. 将需要播报的语音数据压缩成ADPCM格式，并将压缩后的数据存储在STM32...
基于stm32单片机JR6001语音播报程序流程图
09-12
但是，我可以为您提供一些基于STM32单片机JR6001语音播报程序的参考步骤： 1. 确定JR6001语音芯片的连接方式，包括数据口、控制口、时钟口等。 2. 配置单片机的GPIO口和定时器等外设，以实现与JR6001芯片的连接和...
智能家居新宠：STM32驱动JR6001语音播报模块
gitblog_09818的博客
09-07 706
智能家居新宠：STM32驱动JR6001语音播报模块 STM32JR6001.zip项目地址:https://gitcode.com/open-source-toolkit/1da04 项目介绍 在智能家居日益普及的今天，如何让家居环境更加智能化、人性化成为了开发者们关注的焦点。本项目利用STM32最小系统驱动JR6001语音播报模块，实现了指定语音播报功能，为智能家居场景增添了一抹亮色。通过语...
评论 36
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

weixin_51028708

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
