【STM32】WWDG窗口看门狗【原理】-Jojo

前注：本文章主要讲解【原理】

内容为 'Jojo'编写，日常学习总结，内容如有不足、不妥之处请私信告知，谢谢！

实验

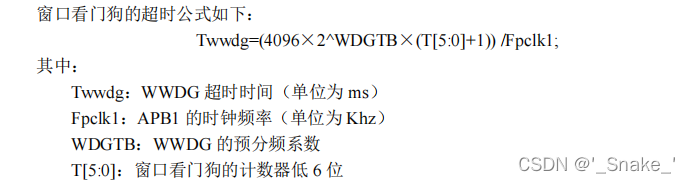

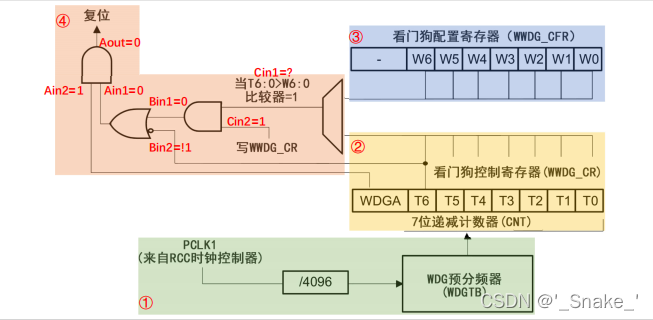

框图

1.窗口看门狗时钟

窗口看门狗时钟来自 PCLK1，PCLK1 最大是 36M，由 RCC 时钟控制器开启。

2.计数器

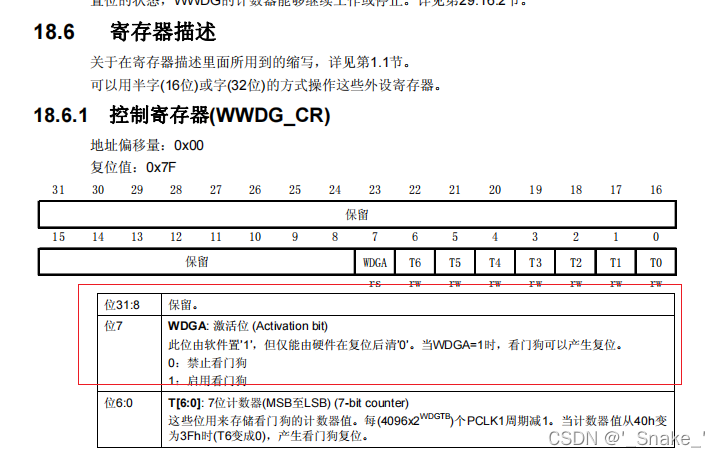

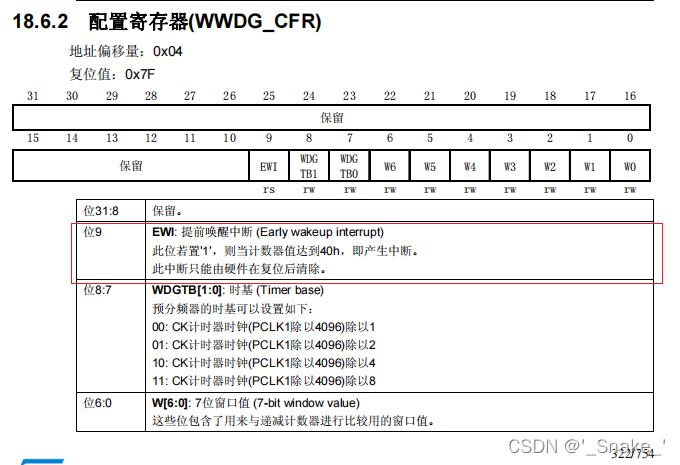

        窗口看门狗的计数器是一个7 位的递减计数器，计数最大值为 0x7F ，当计数器递减到 0x3F 时，就会产生一个复位信号，重启整个系统。当递减计数器递减到0x40 时，如 果使能了提前唤醒中断（WWDG_CFG的Bits[9]位EWI设置为1），则会产生提前唤醒中断 ，在该中断可以保存重要数据或者向WWDG_CR重新写入新计数器值，完成喂狗操作。一旦 0x40 变为 0x3F，系统将进行复位，因此必须在一个窗口看门狗计数周期内完成喂狗操作。 WWDG_CR的Bits[7]位WDGA为窗口看门狗使能位，当为1时，窗口看门狗才工作。

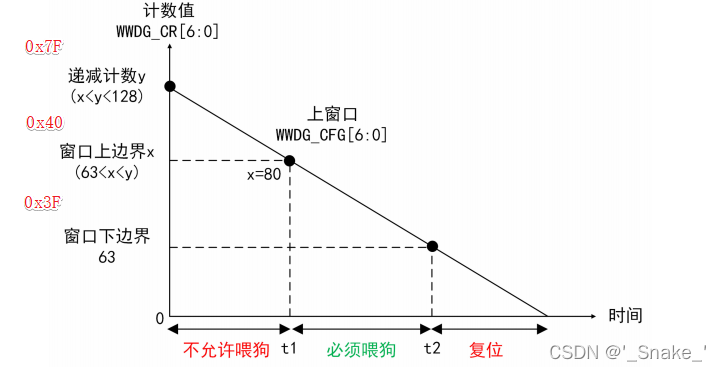

 3.上窗口

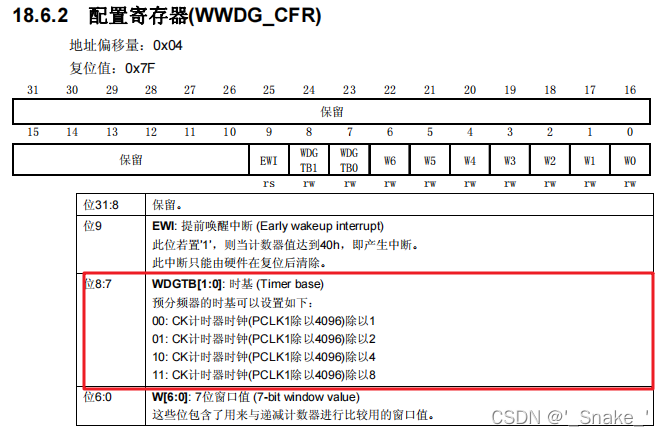

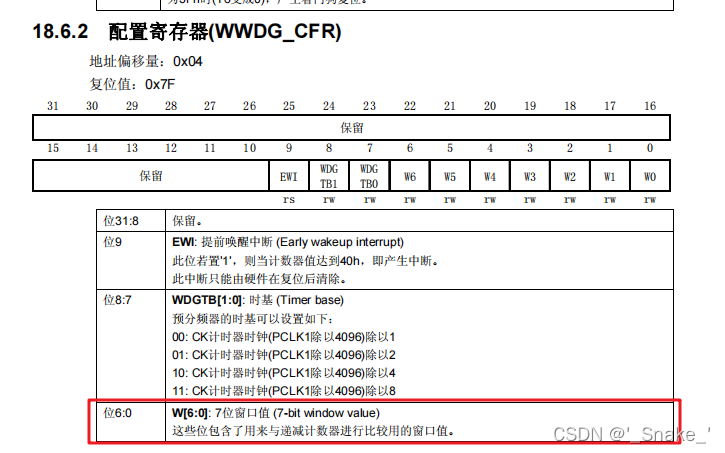

窗口看门狗的 WWDG_CFG 的 Bits[6:0] 位为窗口上边界值，该值应小于计数器最大值 0x7F，

必须大于 0X40 ，如果小于或者等于 0X40 就是失去了窗口的价值。

4.逻辑与或

如果想结尾 Aout的复位为假，而输入Ain2 看门狗使能为真，则 Ain1 必为假才行。 Bin2 为递减计数器最高位，如果为 1 ，则肯定大于0x3F ，再逻辑非， Bin2 为 0 ，同时需要 Bin1 也为假。 Cin2 写 WWDG_CR ，为真， 此时整个系统的真假由Cin1决定 。当 T6:0>W6:0 时， Cin1=1 ，此时对应计数器值在上边界以上。当 T6:0<W6:0 时， Cin1=0 ，此时对应计数器值在上边界以下， 并且写入WWDG_CR才会复位。

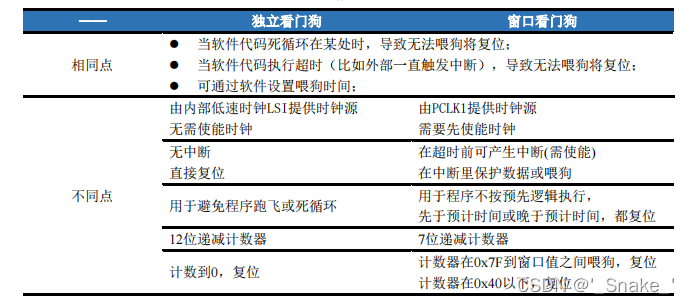

 不同点
