前注：本文章主要讲解【STM32】【示波器】【固件库（标准库）】

内容为 'Jojo'编写，日常学习总结，内容如有不足、不妥之处请私信告知，谢谢！

目录

前言

基本配置

1.打开魔法棒（巴啦啦小魔仙变！）

2.打开Debug调试页面

3.使用模拟器

4.勾选（启动时加载应用程序）（运行主函数）

5.更改参数

 6.点击OK​

 创建变量

1.打开仿真调试按钮

2.选择逻辑分析仪

 3.创建变量​

 点击创建变量

  点击创建变量

 4.运行

效果演示

前言

文章主要记录如何利用Keil5仿真功能的逻辑分析仪，有利于在没有示波器傍身时救命！

本实验时根据固件库代码实验的 设置基本一样工程文件： 密码：Snake

进入调试模式需要连接芯片

基本配置

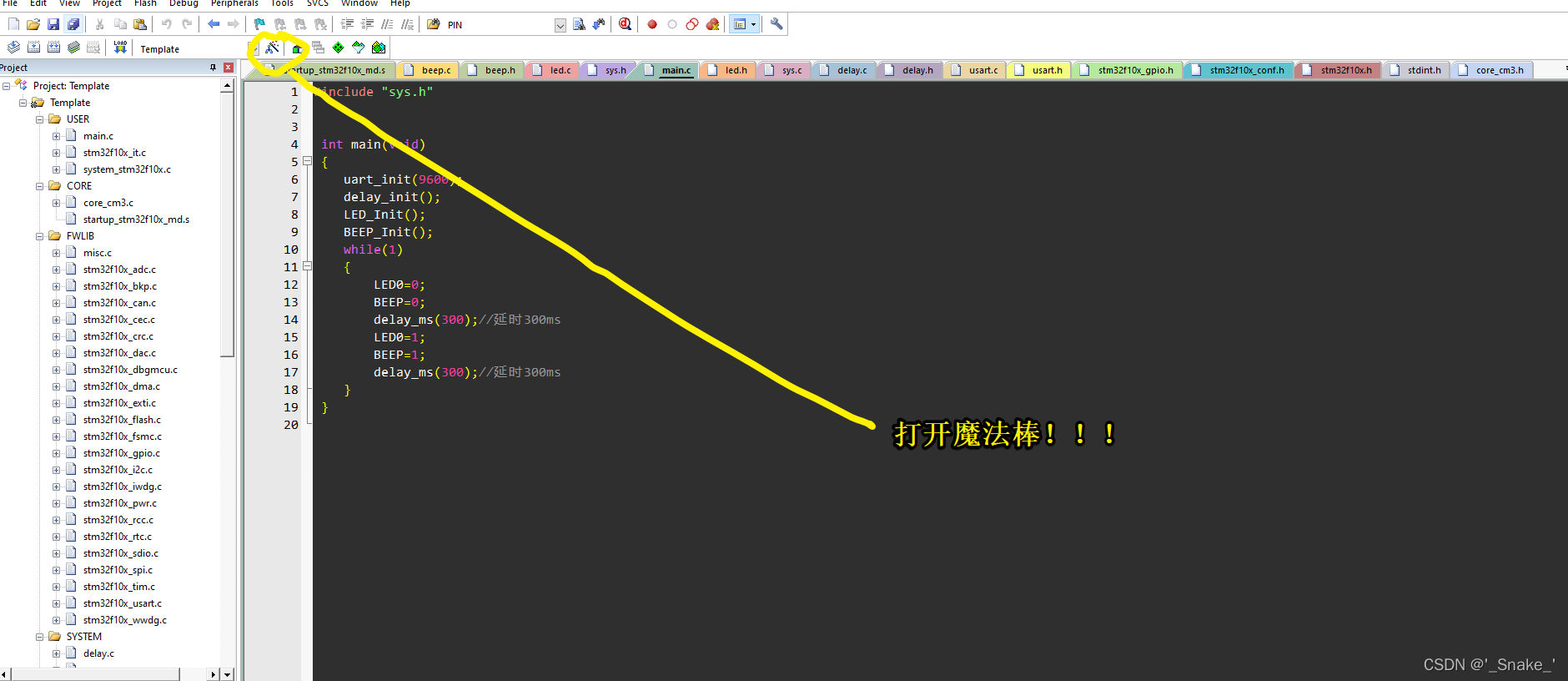

1.打开魔法棒（巴啦啦小魔仙变！）

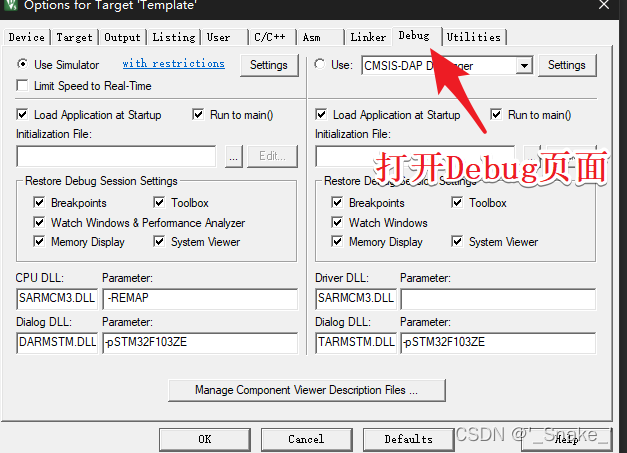

2.打开Debug调试页面

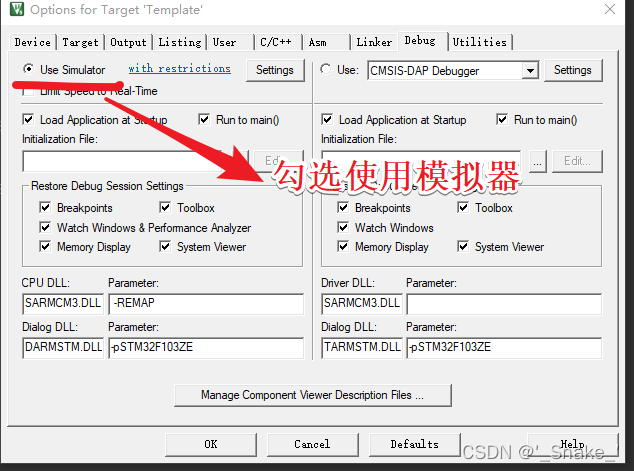

3.使用模拟器

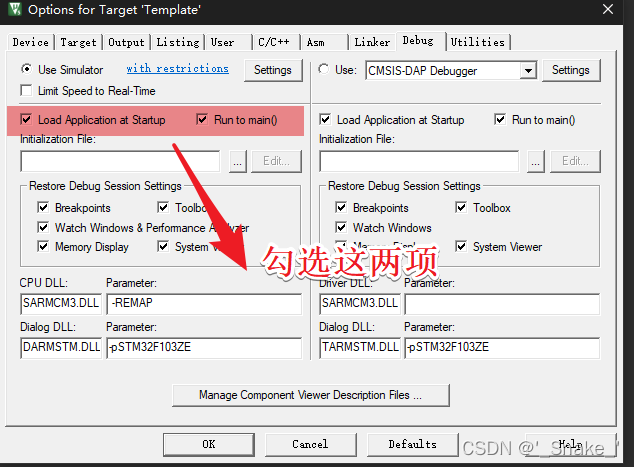

4.勾选（启动时加载应用程序）（运行主函数）

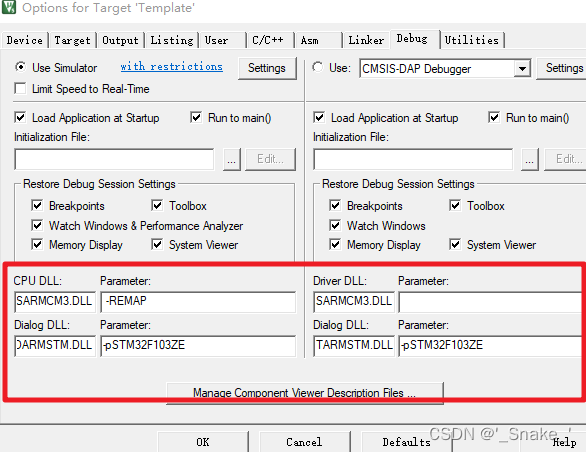

5.更改参数

第一项：SARMCM3.DLL

                 -REMAP

第二项：DARMSTM.DLL

                -pSTM32F103ZE   根据芯片选择例如STM32F103ZE、STM32F103C8

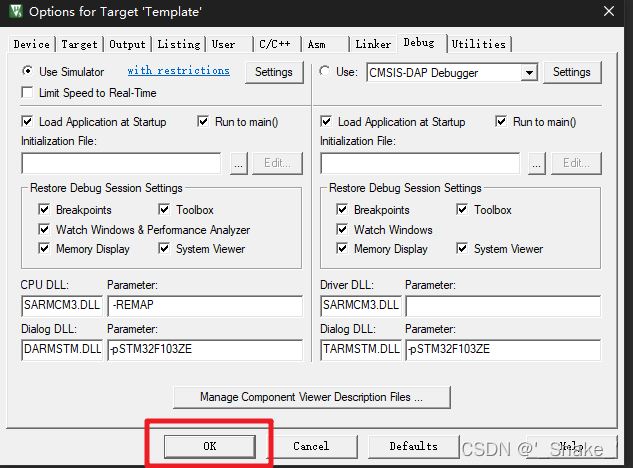

 6.点击OK

 创建变量

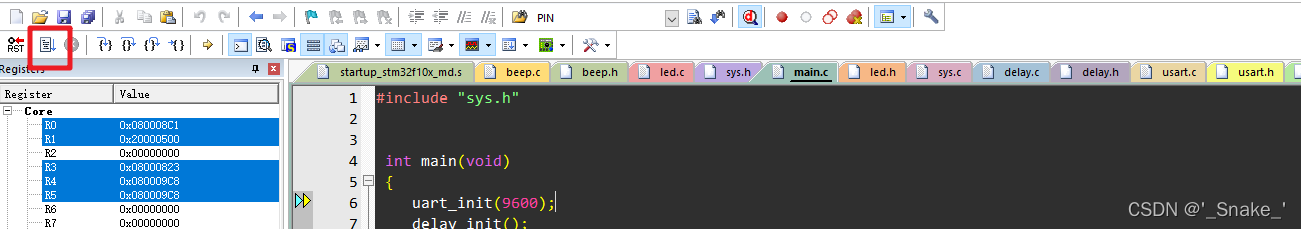

1.打开仿真调试按钮

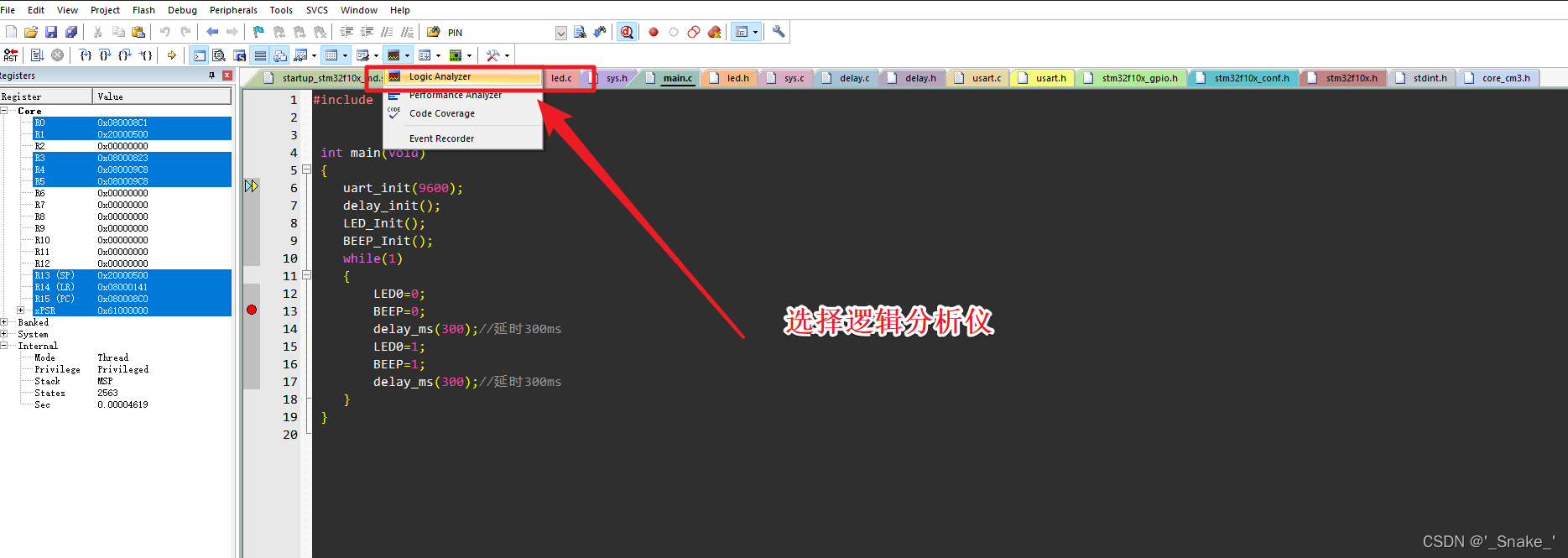

2.选择逻辑分析仪

 3.创建变量

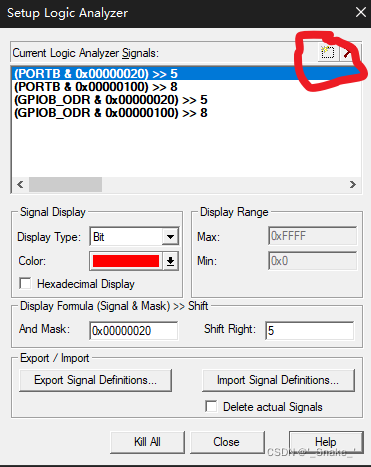

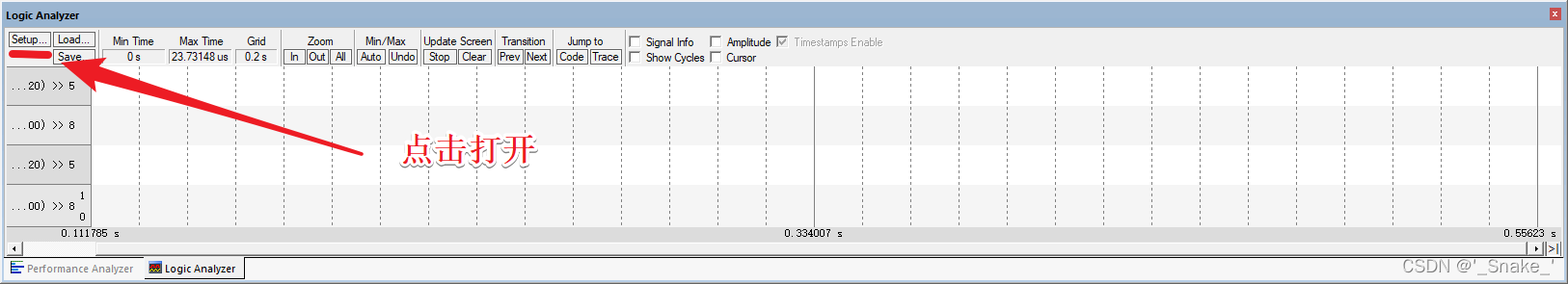

 点击创建变量

根据所要显示的引脚进行创建

本次实验使用GPIOB PIN5 PIN8引脚

三种创建方式

第一种：

PORTx.n  x为端口号 n为引脚号

PORTB.5

PORTB.8



根据引脚进行偏移

第二种：

GPIOx_ODR.n      x为端口号 n为引脚号

GPIOB_ODR.5

GPIOB_ODR.8

第三种：

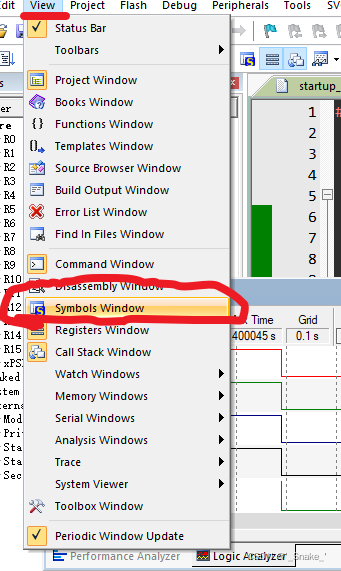

打开符号表窗口（一定要在打开调试模式下）

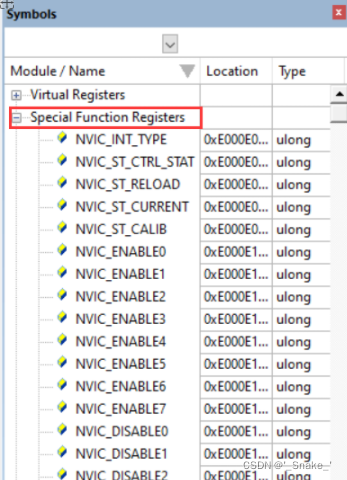

选择对应GPIO和ODR

拉进逻辑分析仪

  点击创建变量

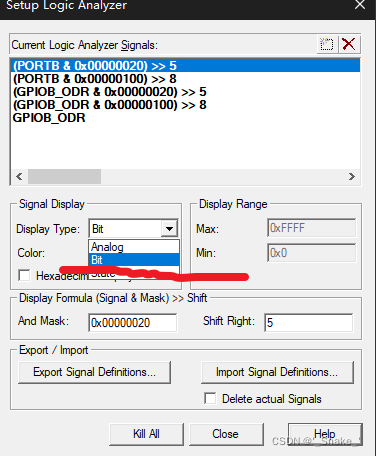

设置变量，选择Bit

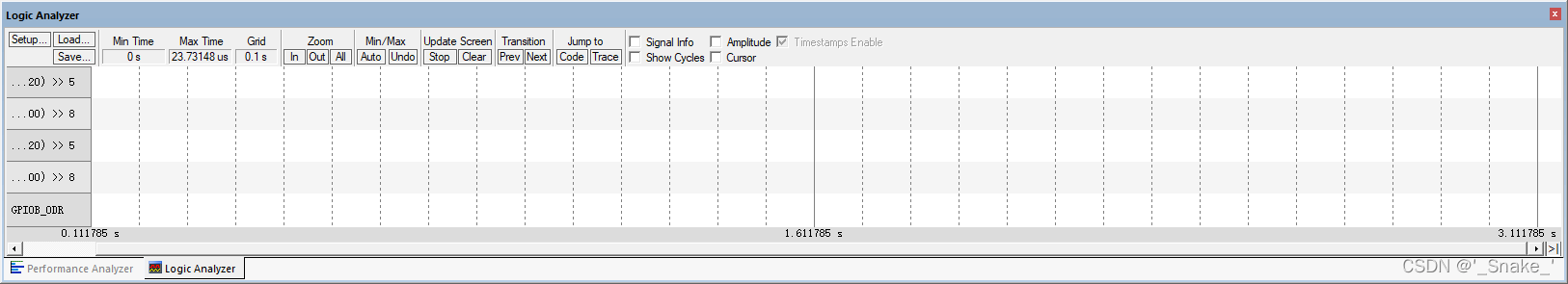

 4.运行

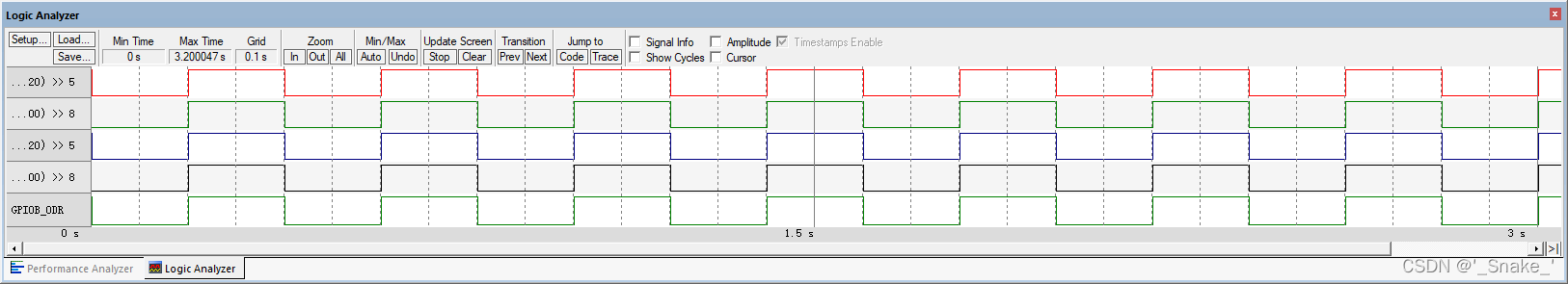

观察逻辑分析仪

效果演示
