【笔记】74HC573的一些记录

在一些需要锁存信号的数码管中，经常可以见到74HC573。使用74HC573可以节省我们的引脚的使用。

74HC573是拥有八路输出的透明锁存器,输出为三态门,是一种高性能硅栅CMOS器件。

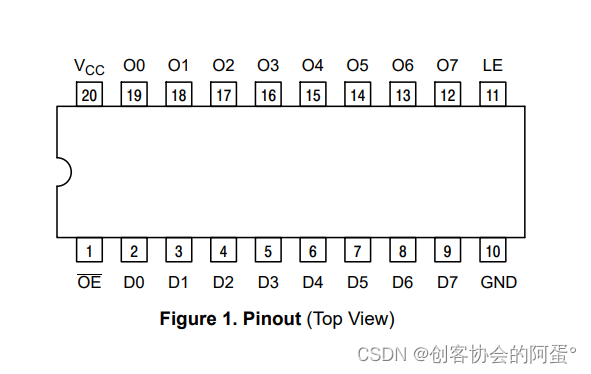

如图,OE为三态允许控制端(低电平有效),通常叫做输出使能端。
1D–8D为数据输入端; 1Q–8Q为数据输出端;LE为锁存允许端,或锁存控制端。

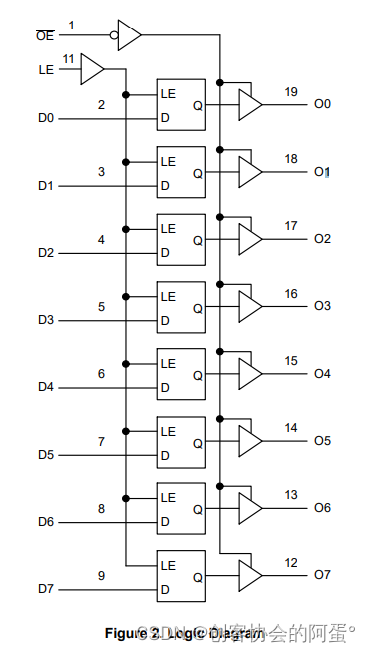

其内部原理图：

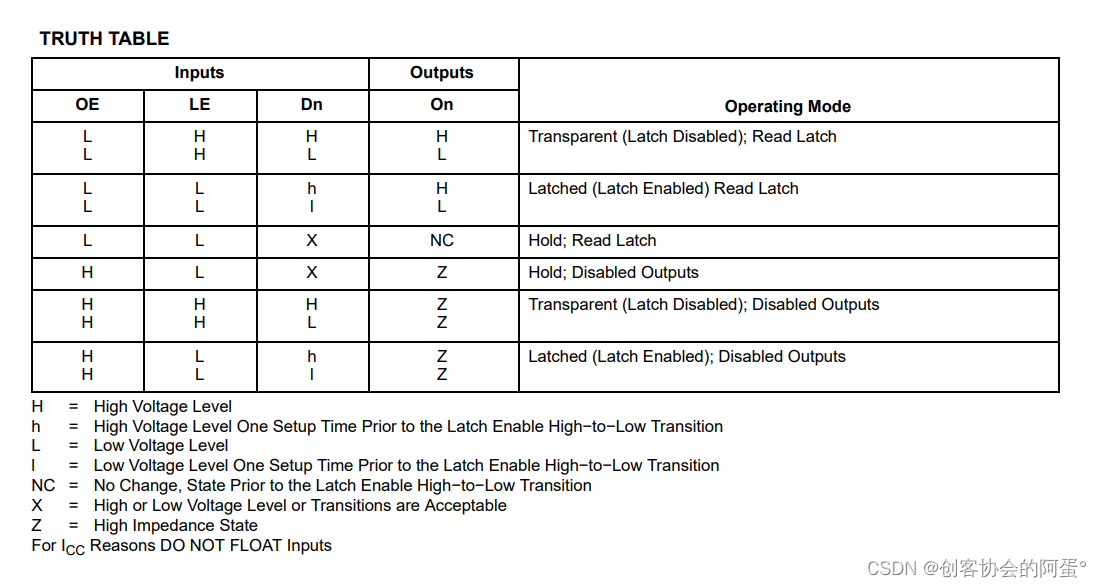

真值表

图为74HC573的真值表,真值表中字母代码含义如下:
H一高电平,
L一低电平;
小写的h、l为离开的瞬间保存的电平状态
X一任意电平,
Z一高阻态输出
QO一上次的电平状态。
NC—无变化，状态锁存在从高到低的转换的时候

从真值表可以看出：

当OE为低，LE为高的时候，Dn输入的电平状态为高，On输出的状态就为高，Dn输入的电平状态为低，On输出的状态就为低。

当OE为低，LE为低的时候，Dn的电平状态离开之前为高，On输出的状态就为高，Dn的电平状态离开之前为低，On输出的状态就为低。

当OE为低，LE为低的时候，Dn的电平状态离开之前没变化(X)，On输出的状态无变化，On状态锁存在从高到低的转换的时候。

当OE为高，LE为高的时候，Dn输入的电平状态为高，On输出的状态为高阻态的高电平状态，Dn输入的电平状态为低，On输出的状态为低阻态的高电平状态。可以高阻态可以理解为，基本没有输出了！

当OE为高，LE为低的时候，Dn电平状态离开之前为高，On输出的状态为高阻态的高电平状态，Dn的电平状态离开之前为低，On输出的状态为低阻态的高电平状态。可以高阻态可以理解为，基本没有输出了！

LE为高时，就不锁存了，也就是说On输入什么，Dn就输出什么。
OE为片选信号，当OE为低时，锁存器为正常的工作状态，当OE为高时，锁存器为高阻态的工作状态（没有输出了，相当于不使能了）。
