【proteus】模拟电路——集成运算放大器之LM324（一）LM324的介绍

什么是集成运算放大器？

这就要讲到运放的概念了，运算放大器（后续简称运放）是一种集成电路，内部有很多三极管类晶体管的组合。外围接很少的电子元器件就能够实现放大信号的作用，并且信号干净、漂亮、准确… 好处一箩筐。

运放电路是模拟电路的王者之一，甚至可以去掉之一这个限定词!

利用运放虚断、虚短的特性可以实现非常多的道路模型，比如放大电路、正反馈电路、负反馈电路、积分电路等。

而集成运算放大器就是将运算放大器按照所需的功能集成在一块芯片内部电路里面，比如像LM324，实际上就是将四个运算放大器集成在一个芯片里面了。

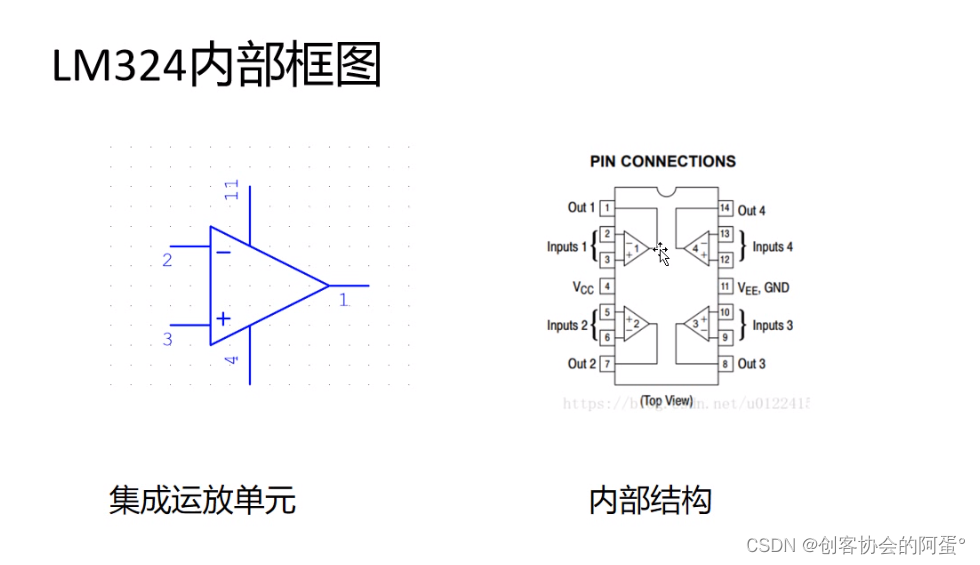

如上图所示，左边是单个运放的原理图，2号引脚代表运算放大器的反向输入端（-），3号引脚代表运算放大器的同向输入端（+），1号引脚代表运算放大器的输出端。
11和4脚代表电压输入，理想运放的输出电压是可以达到无穷大的，但实际上最大只能达到11的输入电压，最小只能到4的输入电压，而且输出的大小受控于2、3号引脚的收入电压。
