【arduino】HC-SR04超声波测距模块的驱动与使用

最新推荐文章于 2024-10-09 15:25:47 发布
最新推荐文章于 2024-10-09 15:25:47 发布
阅读量967 收藏
点赞数
分类专栏： 嵌入式模块操作实战大全 文章标签： 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_51102592/article/details/131297291
版权
本文介绍了HC-SR04超声波测距模块的工作原理、参数、引脚定义及电路连接。通过在Arduino上编写驱动代码，实现了模块的测距功能，测量范围为2cm到4m，角度小于15度。文章还提供了接线指南、代码示例以及工程文件下载链接。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

arduino超声波测距模块的驱动与使用

超声波是振动频率高于20KHZ的机械波。它具有频率高、波长短、绕射现象小、方向性好、能够成为射线而定向传播等特点应用广泛，适合大学生、工程师、技术人员以及电子爱好者等操作。

什么是超声波测距模块

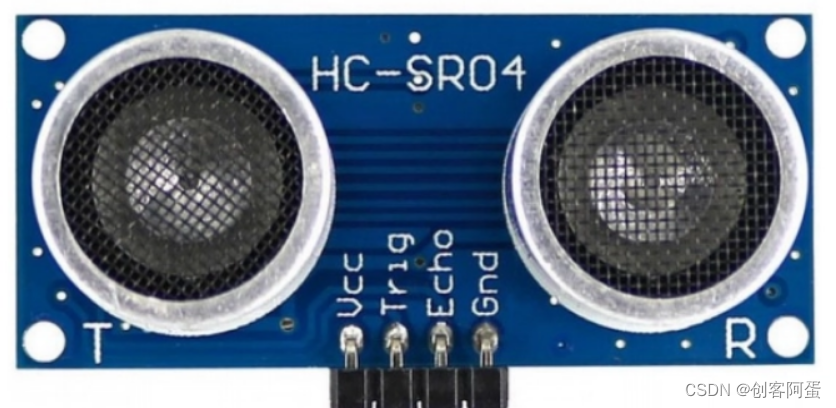

首先超声波测距模块长这个样
在这里插入图片描述

参数：

硬件名称：HC-SR04超声波传感器
工作电压：直流（DC）：5V
工作电流：15mA
工作频率：40HZ
射程范围：2厘米（cm）~4米（m）
测量角度：<=15度
输入触发信号：10微妙（uS）的TTL脉冲
输出回响信号：输出TTL电平信号与射程成正比

引脚定义

VCC->供电引脚，5V
GND->地
Trig->控制端
Echo->接收端
