DC/DC丘克（Cuk）变换电路的理论设计与实验仿真分析

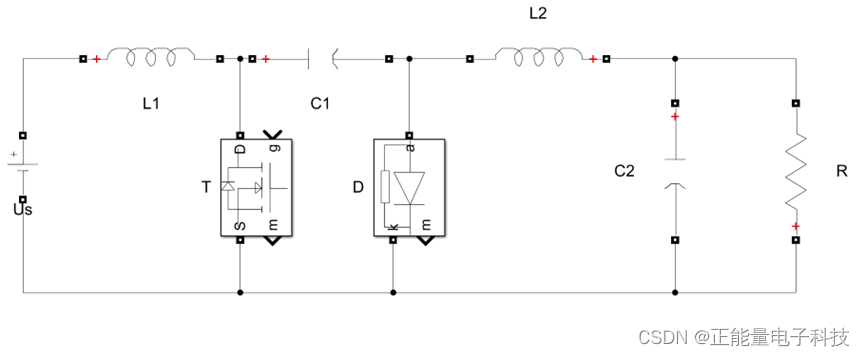

如果将降压（Buck）变换电路和升压（Boost）变换电路的拓扑结构进行对偶变换，即Boost变换电路和Buck变换电路串联在一起得到一种新的电路拓扑结构——丘克（CUK）变换电路，如图1所示。

前期讲到，升降压（Buck-Boost）变换电路中，输入电流和输出电压都是脉动的。而Cuk变换电路的输入和输出均有电感，增加电感的值，可以使交流纹波电流的值任意小，但是在实际中可能比较难以实现。Cuk电路中的两个电感之间没有耦合，也可以有耦合，耦合电感可以进一步减小电流脉动量。，理论上可以实现“零纹波”。这就是DC/DC丘克（Cuk）变换电路的特点。

通过控制开关管T占空比的大小，可以实现输出电压高于、等于或低于输入电压，这和升降压（Buck-Boost）变换电路是一样的。

丘克（Cuk）变换电路无论开关管T是否导通，都存在两个环路，也都进行能量的储存和传递，如图2和图3所示。
