直流电路中升降压(Buck-Boost)变换电路的设计、参数选取及Matlab/Simulik仿真

创作不易，感谢大家点赞关注支持！感兴趣的可以点击收藏！

这一篇文章给大家介绍一种升降压(Buck-Boost)直流变换电路，喜欢的可以点击收藏。升降压(Buck-Boost)直流变换电路是通过调节开关管占空比的大小，占空比越小，输出电压越小；占空比越大，输出电压越大。通过这种方式可以实现输出电压Uo高于输入电压Us，既起到电路升压作用；也可以实现输出电压Uo低于输入电压Us，既起到降压作用。

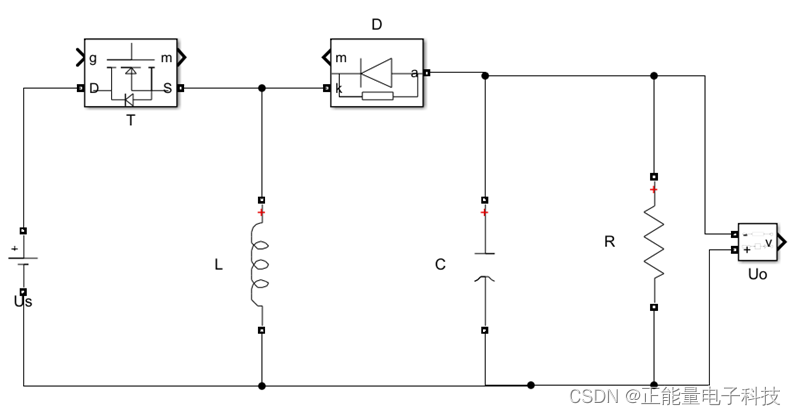

通过阅读前两篇文章可以知道，降压(Buck)直流变换电路的输出侧都带有滤波电容(C)。如果电路中电感(L)足够大，即使没有滤波电容，也能减少负载电流的纹波幅值，因此加上一个输出滤波电容可以使电感值做的小一些。相反，升压(Boost)直流变换电路中，即使电感选取的足够大，输出电流总是有波动，所以在该电路中，滤波电容是必须存在的。下面介绍一种新的电路拓扑结构，如图1所示。

将Buck变换电路与Boost变换电路二者的拓扑结构组合在一起，去掉Buck电路中的无源开关和Boost中的有源开关&
