step by step.

一、词法分析

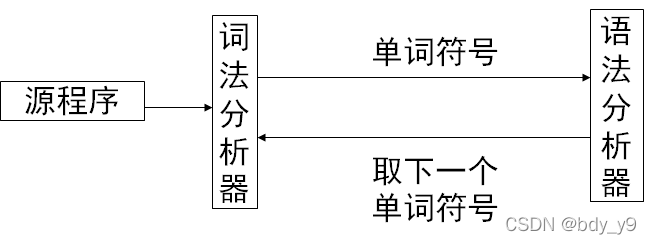

1. 词法分析程序

对字符串表示的源程序从左到右地进行扫描和分解，根据语言的词法规则识别出一个一个具有独立意义地单词符号。

二、单词符号和输出单词地形式

1. 单词符号

语言中具有独立意义的最小语法单位（token) 。

关键字：基本字保留字（有限）

标识符：表示各种名字（无限）

常量：常数（无限）

运算符：+ - * /等（有限）

界符：，；（）等（有限）

2. 输出形式

（单词种别，单词自身的值）

单词种别：

整数码

单词自身的值：

标识符自身值的表示

常数自身值的表示

三、语言单词符号的定义方式

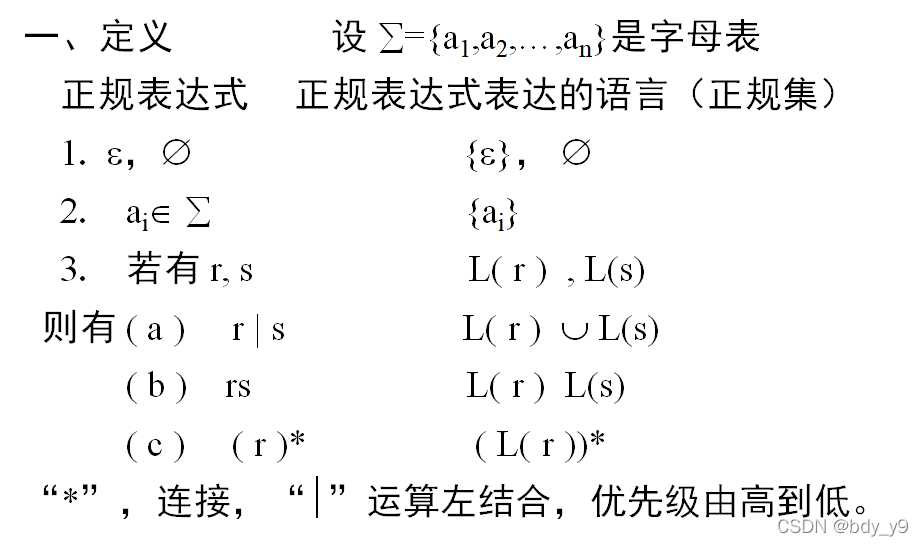

1.正规式与正规集

单词符号结构的形式化描述方法：

正规文法（3型文法）

正规式（正规表达式）

🔺 $\phi$ 是正规集也是正规式。

例题：

设有字母表： $\sum$ ={a,b}，则：

正规式                              正规集

      a b {a}    {b}

       a|b {a,b}

       ab                                  {ab}

      (a|b)* {e,a,b,aa,ab,ba,bb,aaa,……}

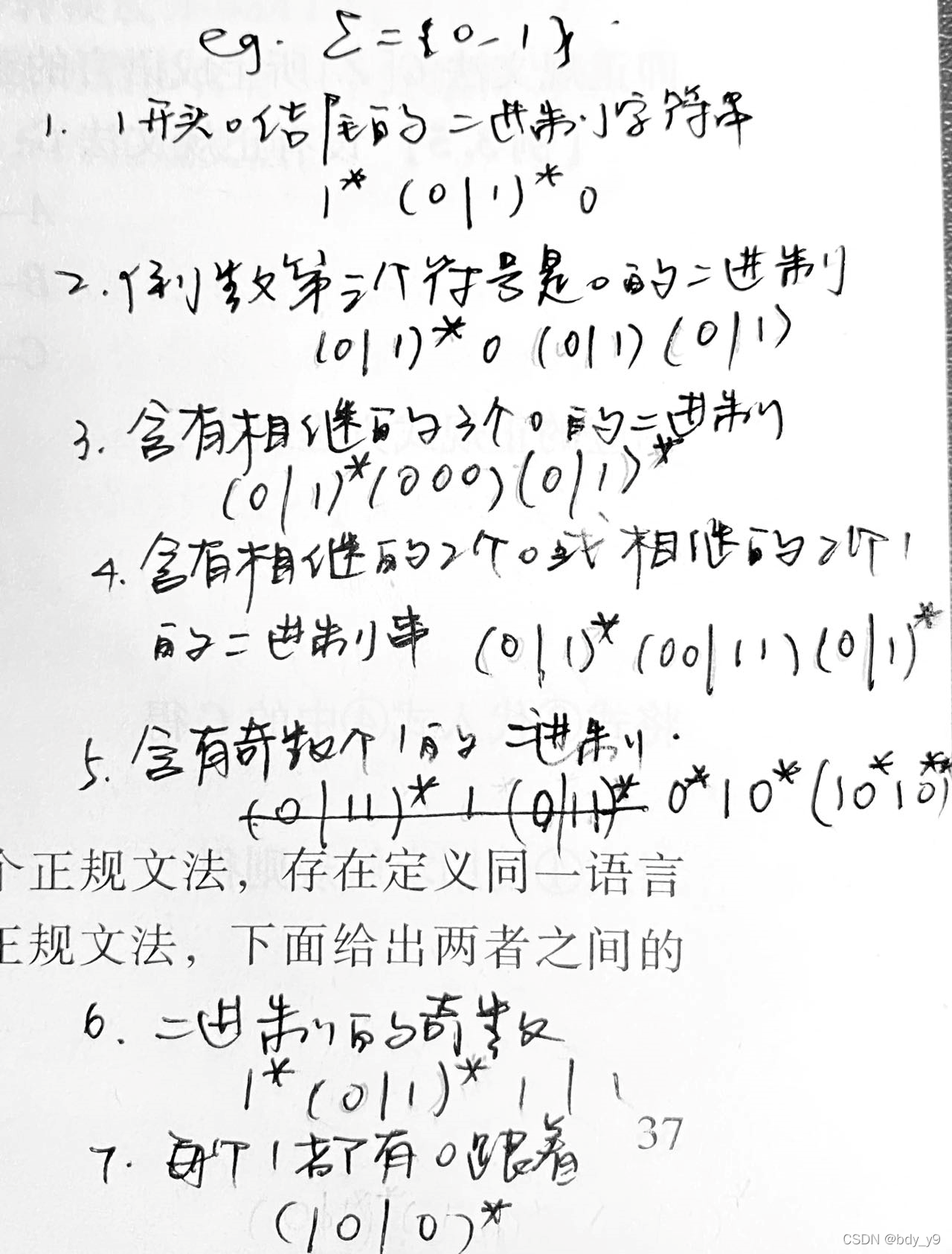

例题：

2. 正规文法→正规式的转换

若A=αA |β，则解为A= α*β；

若A=Aα |β，则解为A= βα*；

例题：

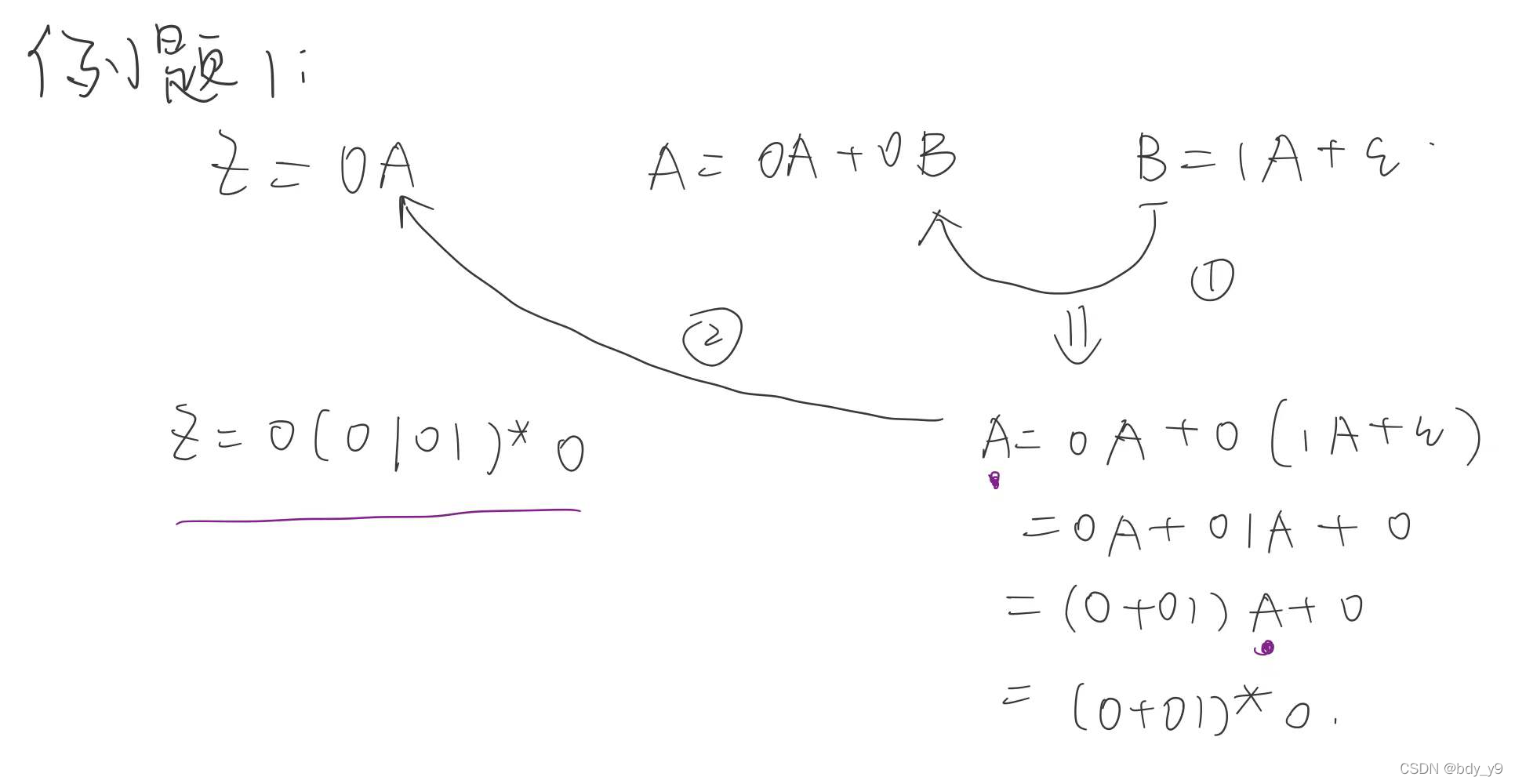

有正规文法G：

Z→ 0A

A→ 0A | 0B

B→ 1A | ε

Z=0(0|01)*0

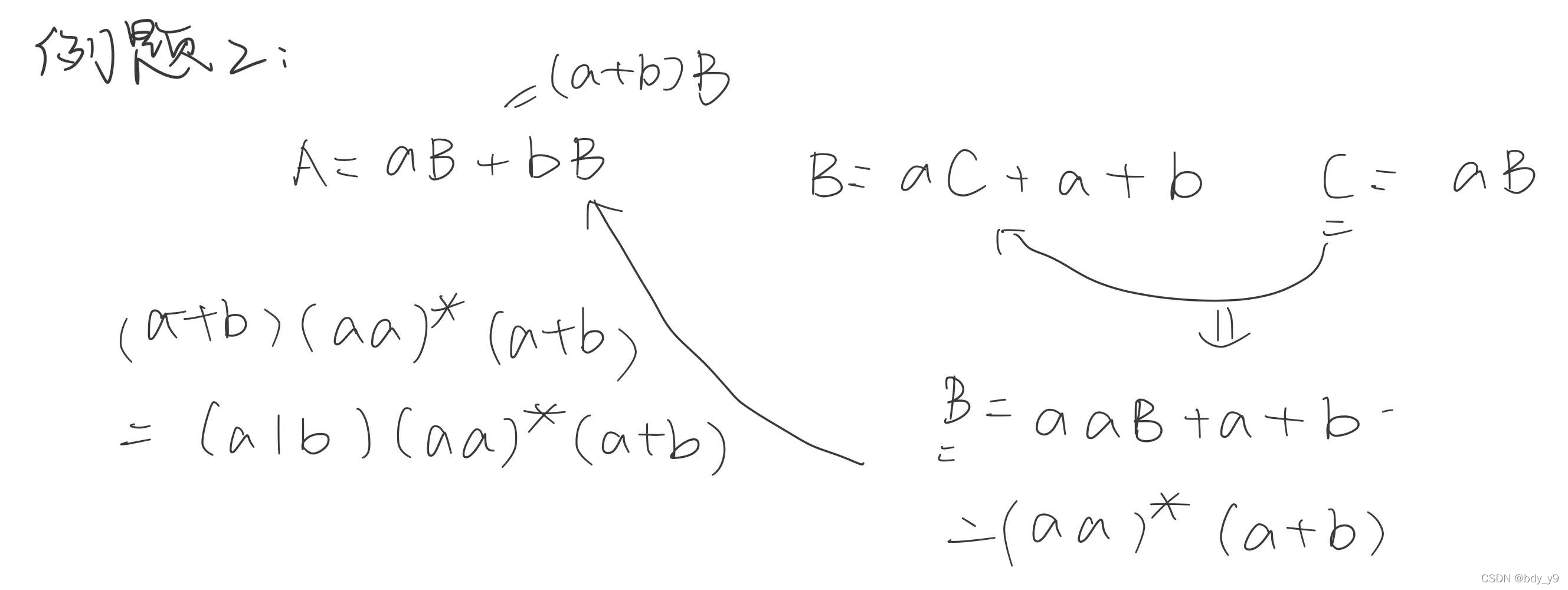

有正规文法G：

A→ aB | bB

B→ aC | a | b

C→ aB

A=(a|b)(aa)*(a|b)

有正规文法G：

Z→ U0 | V1

U→ Z1 | 1

V→ Z0 | 0

Z=(10|01)(10|01)*

3. 正规式→正规文法的转换

①对形如A→ab 的规则转换为A→aB 和B→b；

②将形如A→a*b 的规则进一步转换为A→aA | b；

例题：

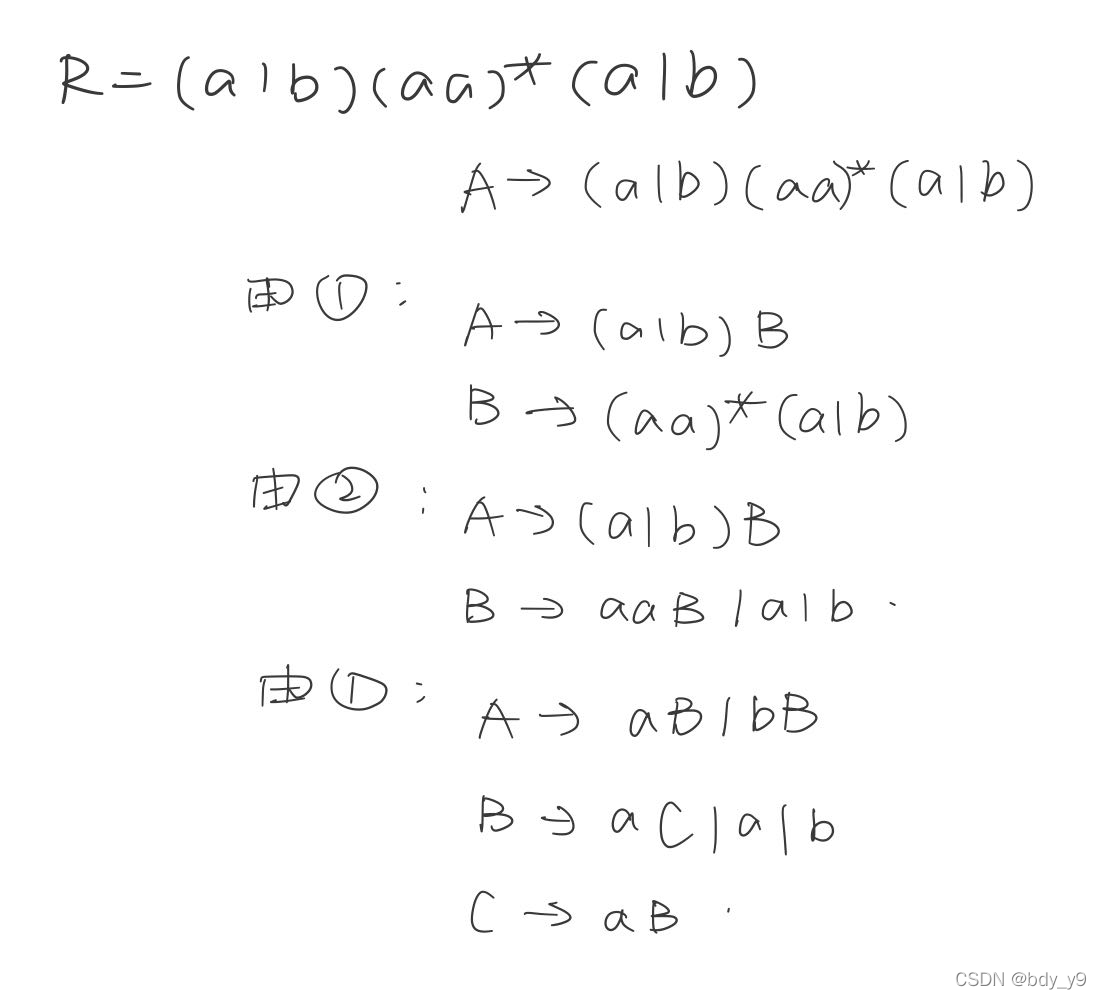

将 R=(a|b)(aa)*(a|b) 转换成正规文法。

例题：

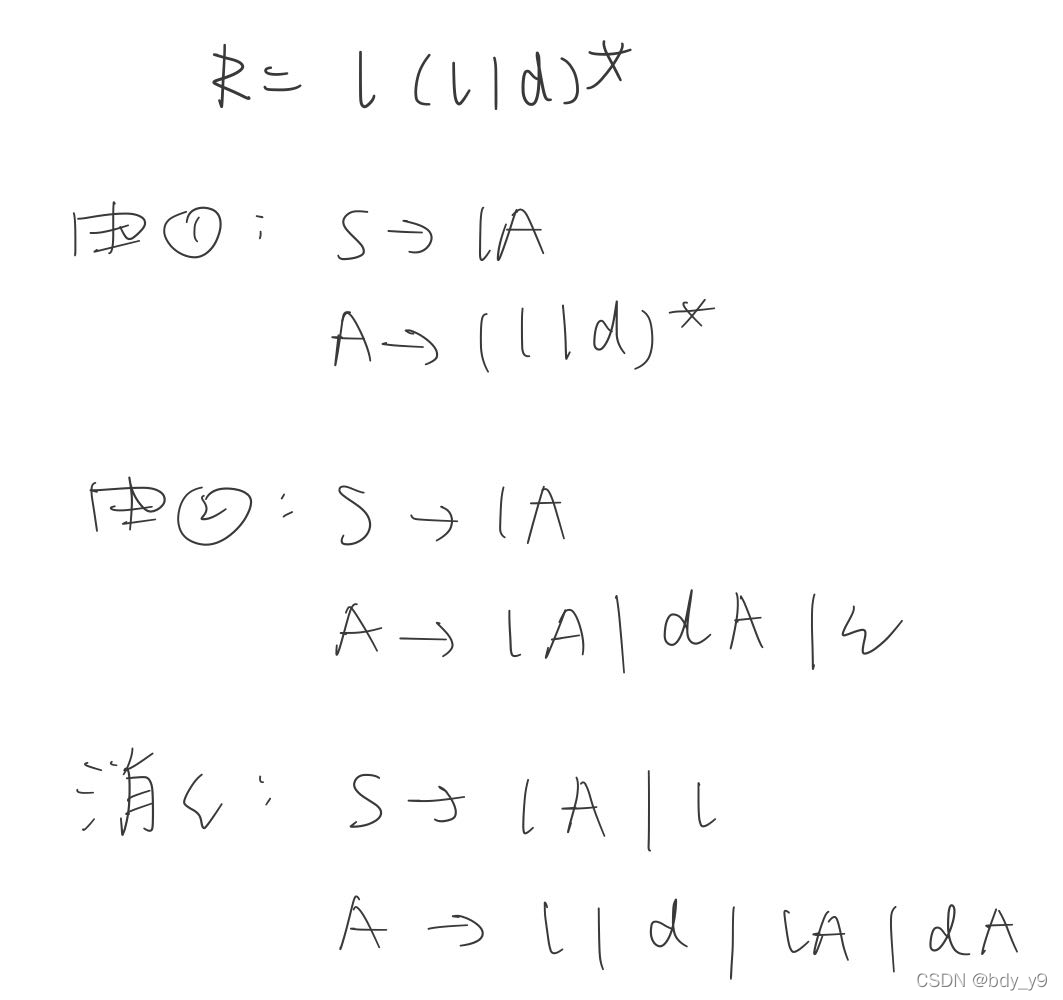

将 R=l (l | d)* 转换为正规文法。

四、正规式与有穷自动机

1. 确定有穷自动机（DFA）

（状态，输入符号，转换函数，开始状态，结束状态）

唯一初态，终极可空。

-DFA的表达方式：

转换函数
状态转换矩阵（易存储）
状态转换图（直观）

是特殊的NFA。

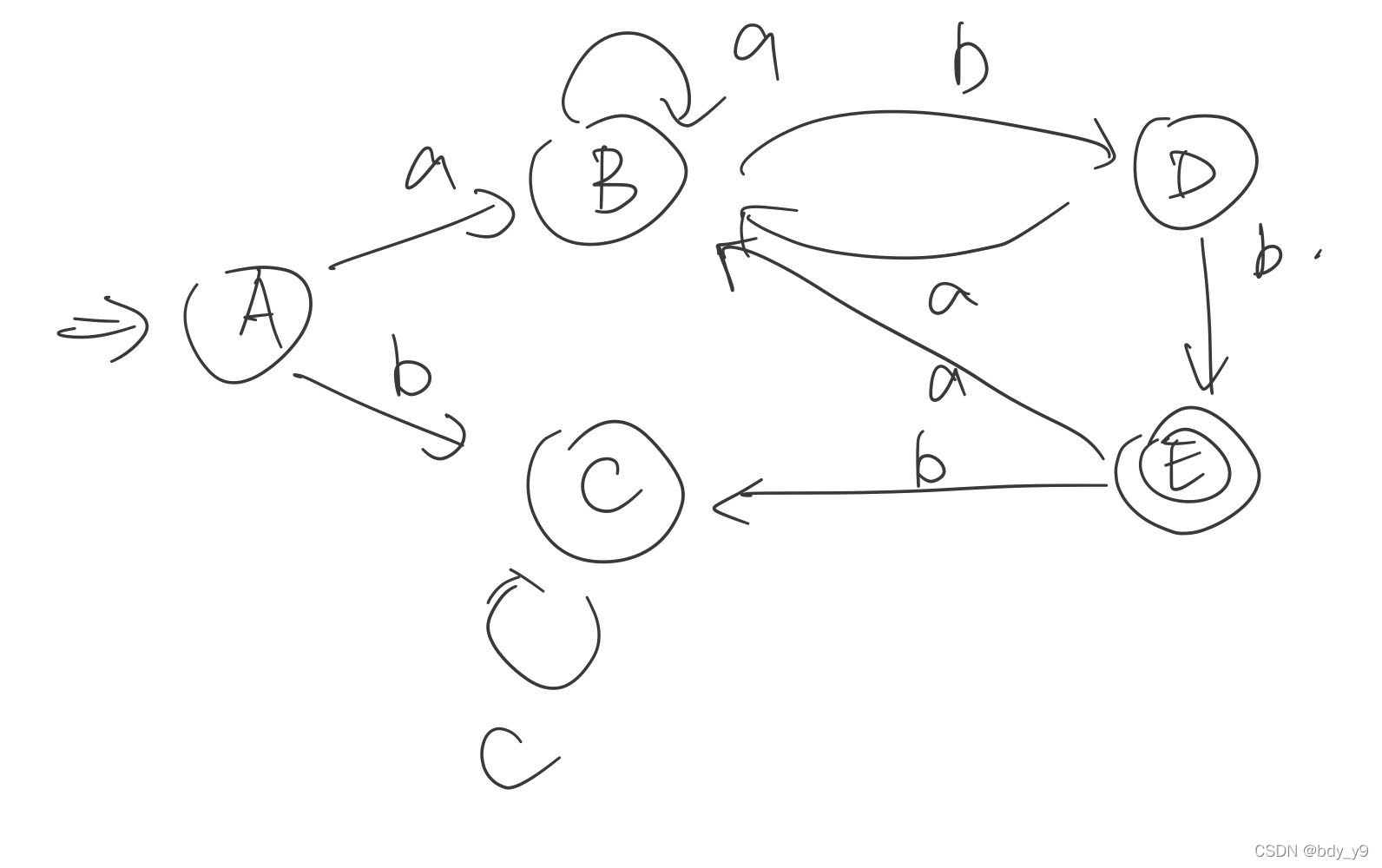

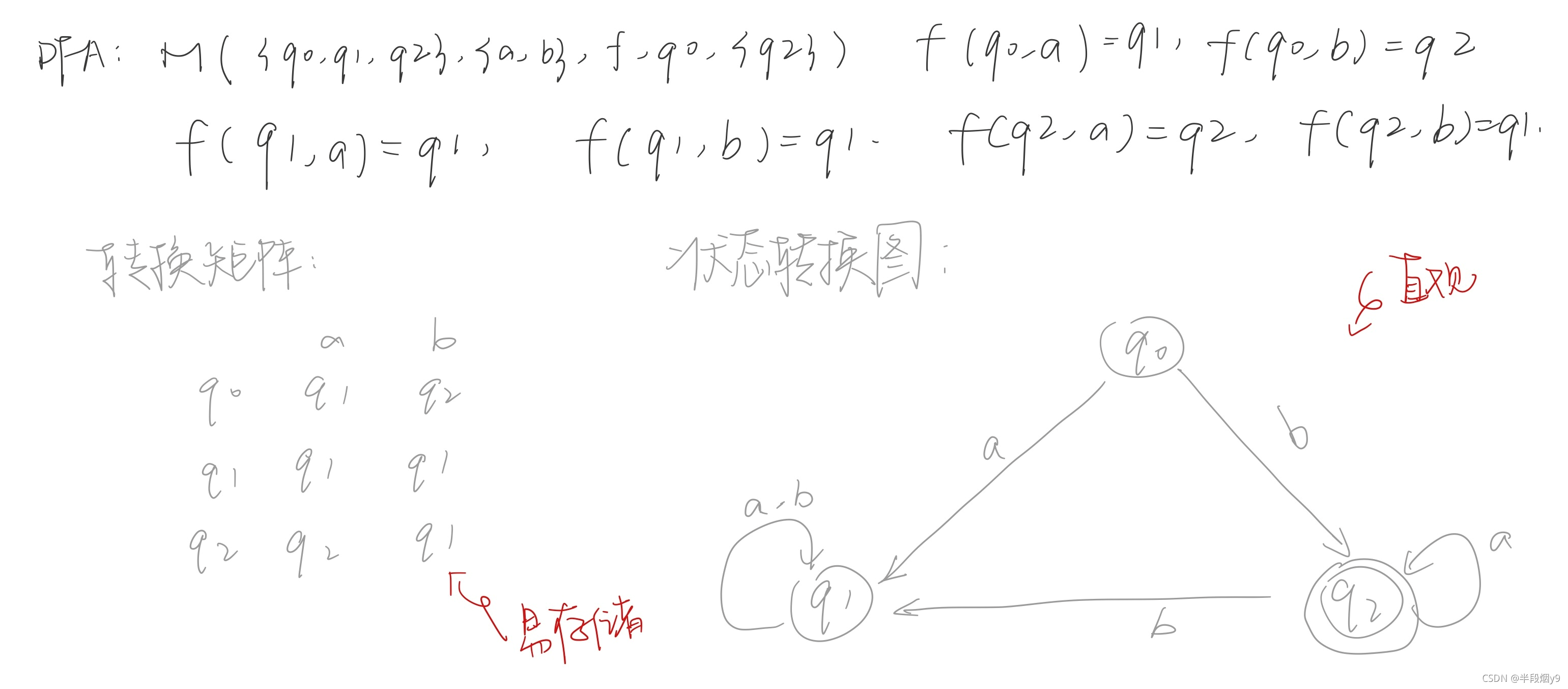

例题：

2. 非确定有穷自动机（NFA）

（状态，输入符号，转换函数，开始状态，结束状态）

可以没有终态（空集），可以有多个终态。

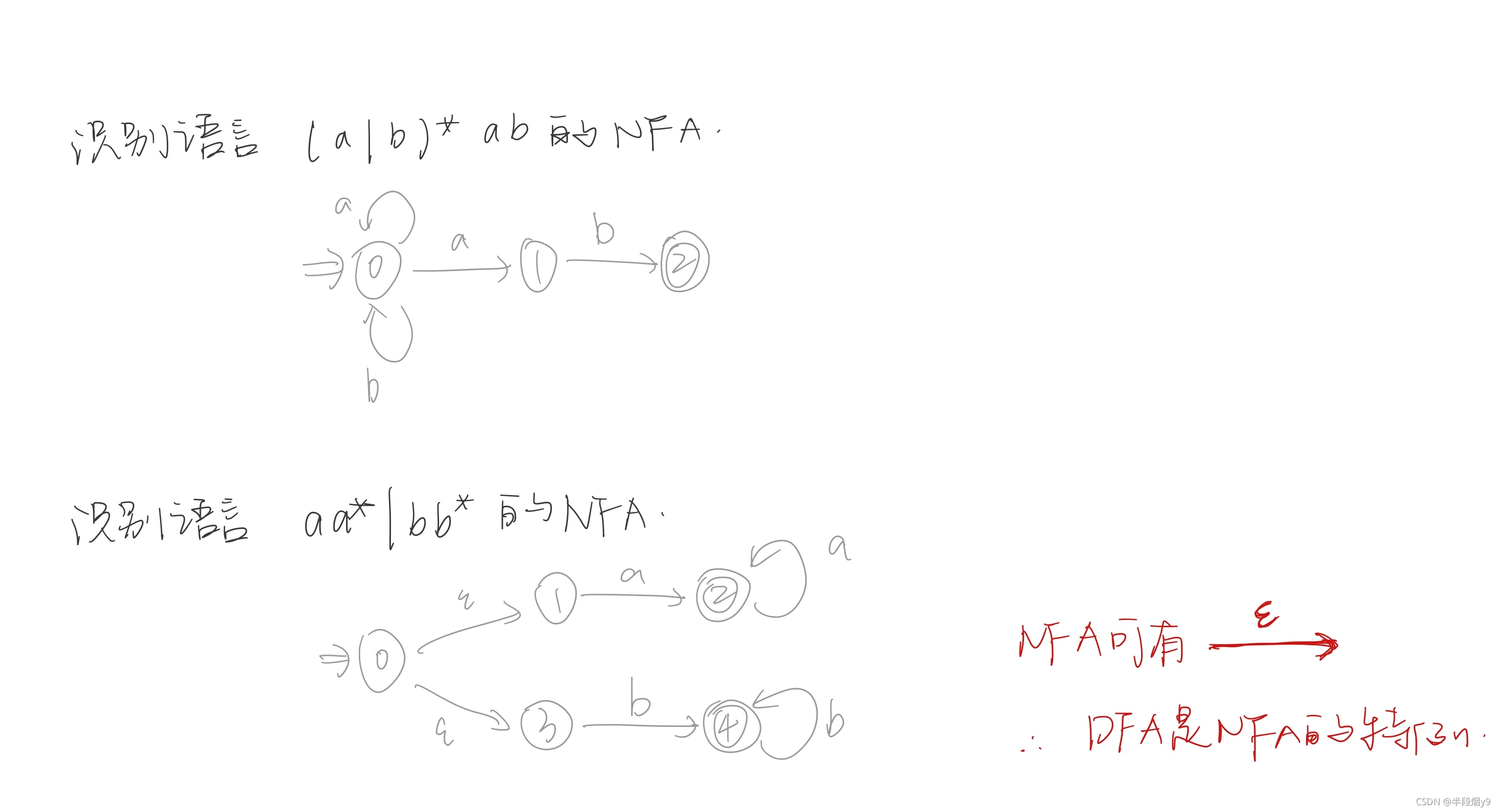

例题：

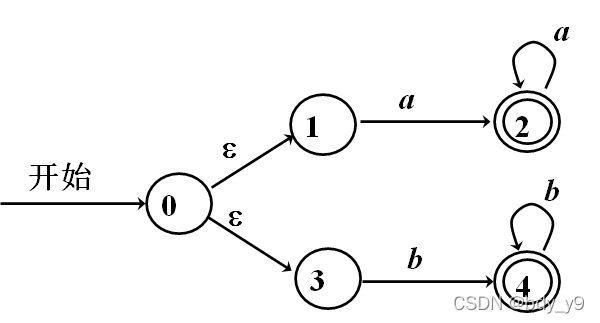

识别 aa*|bb* 的NFA。

例题：

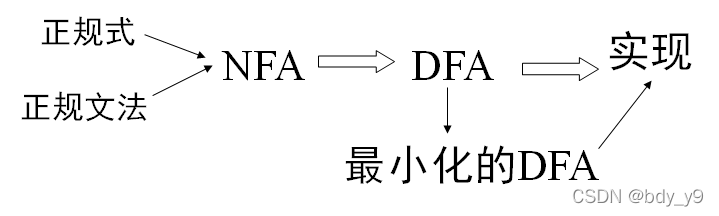

3. DFA与NFA

每一个NFA M都可以转换成等价的DFA M'。

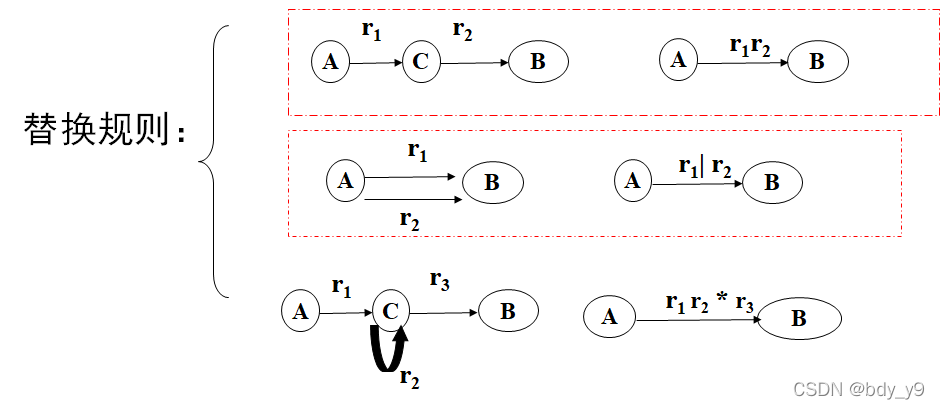

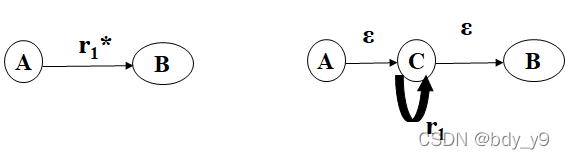

4. R构造NFA

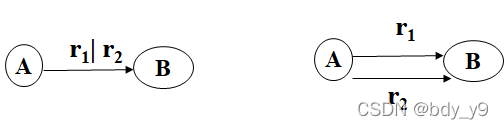

R=Φ👇

R=ε👇

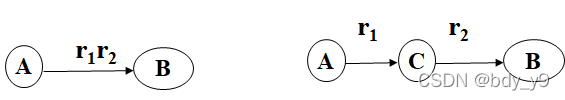

R=a👇

5. NFA转换为DFA

子集构造法

· DFA的一个状态是NFA的一个状态集合

· 读了输入 a 1 a 2 … a n 后，

NFA能到达的所有状态：s1, s2, …, sk，则

DFA到达状态{s1, s2, …, sk}

例题：

(a|b)*ab

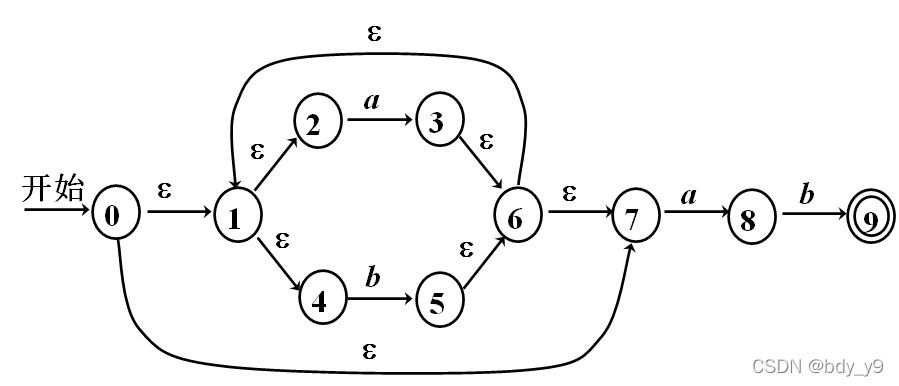

NFA图👇

逐个状态的每个元素进行排查（需自行理解）

A = {0, 1, 2, 4, 7}

B = {1, 2, 3, 4, 6, 7, 8}

C = {1, 2, 4, 5, 6, 7}

D = {1, 2, 4, 5, 6, 7, 9}

状态

输入符号

a

b

A

B

C

B

B

D

C

B

C

D

B

C

DFA图👇

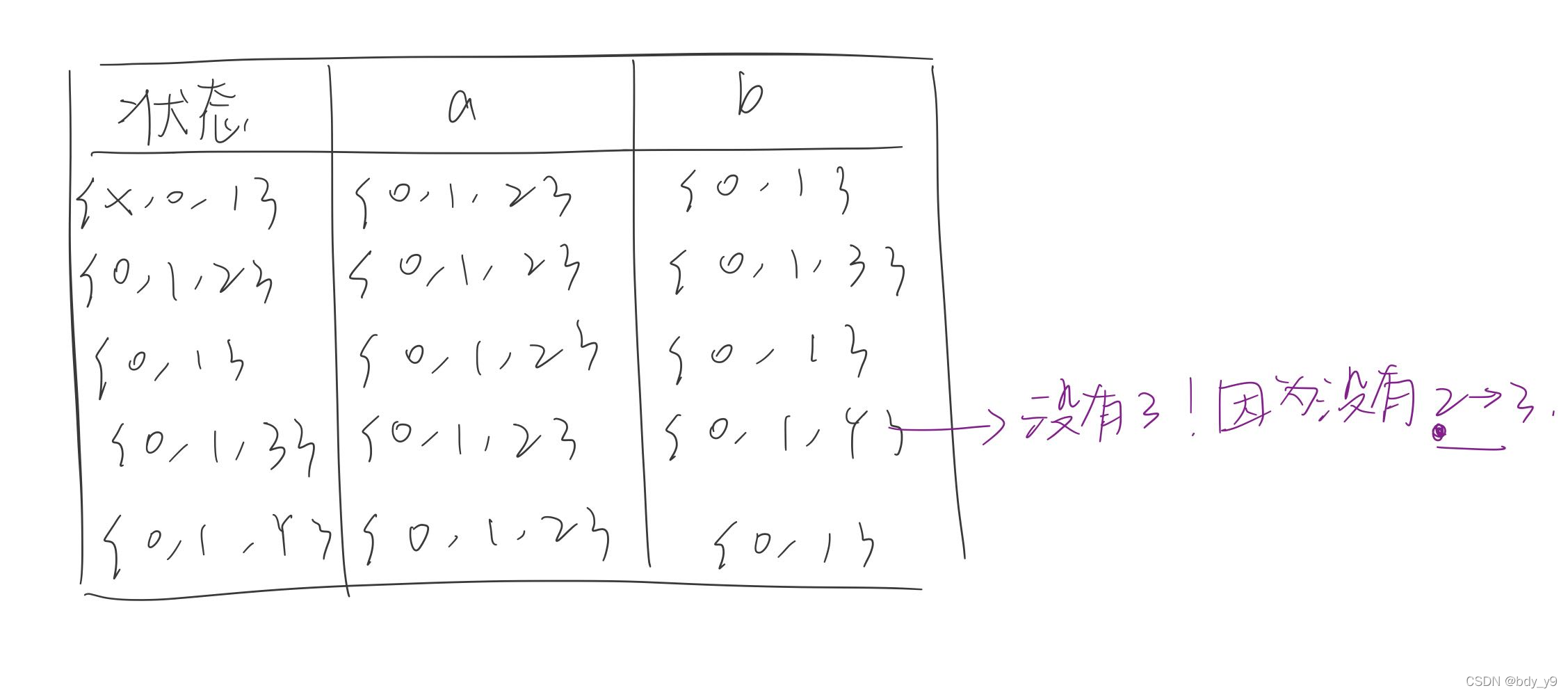

例题：

(a|b)*abb

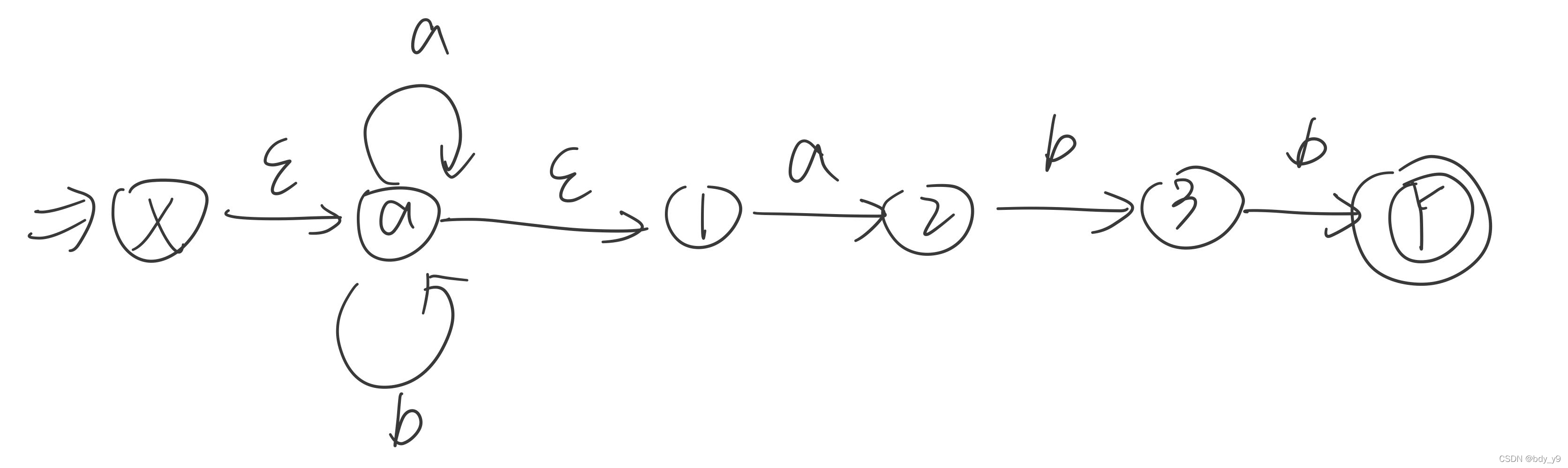

NFA图👇

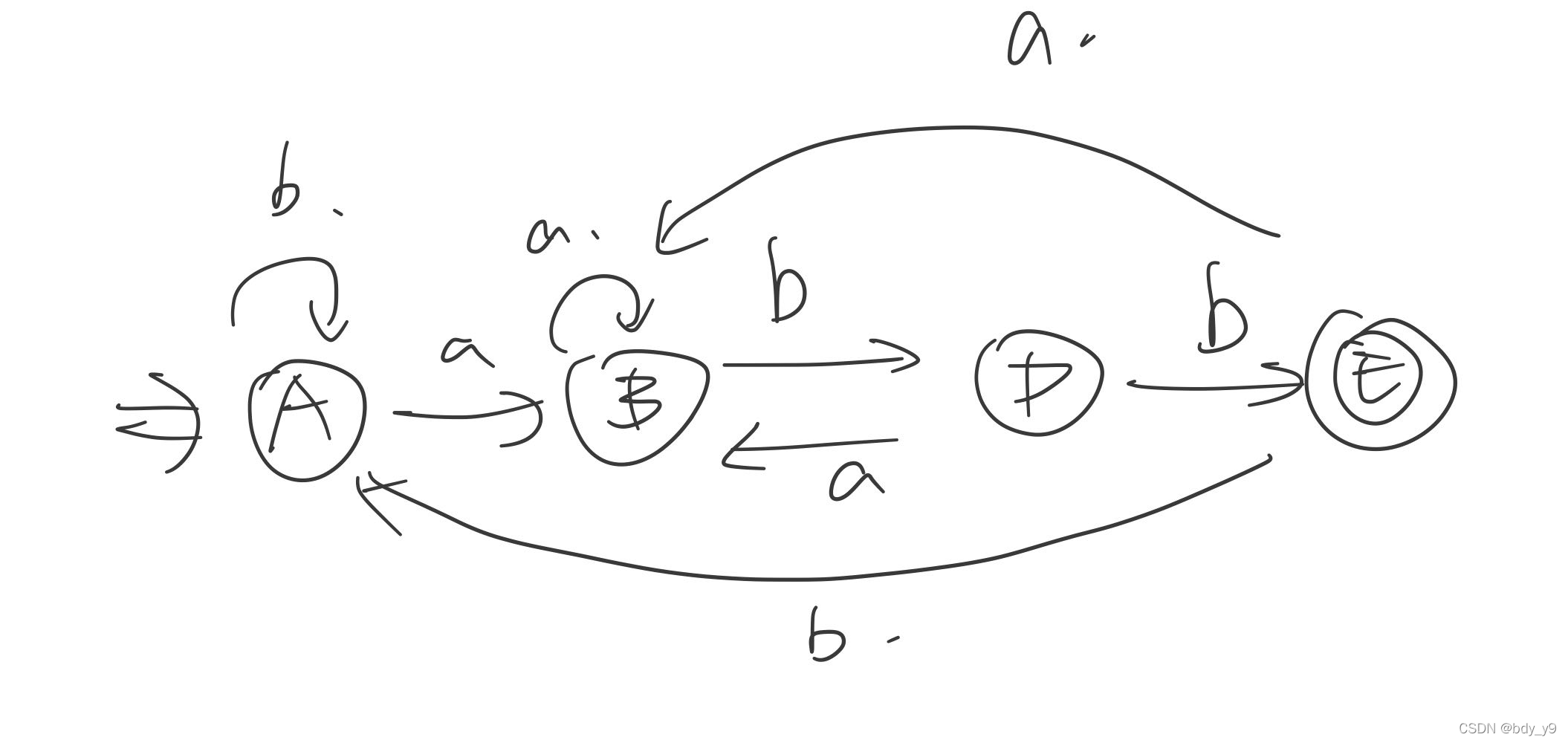

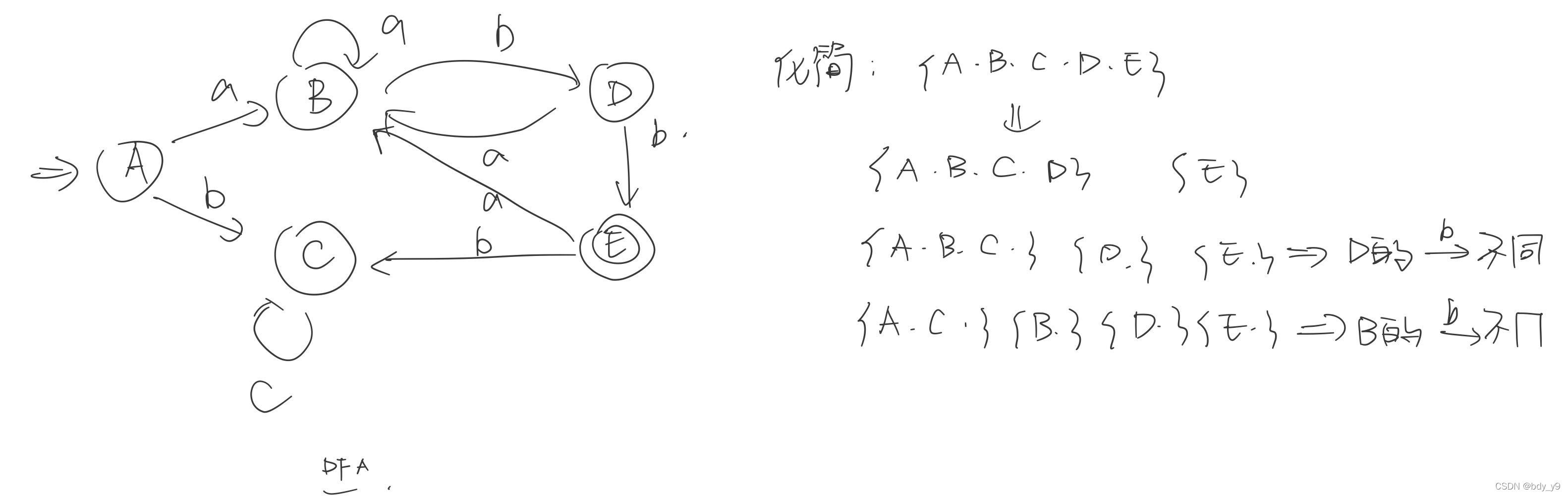

状态图👇
