基于ISE的简易数字频率计

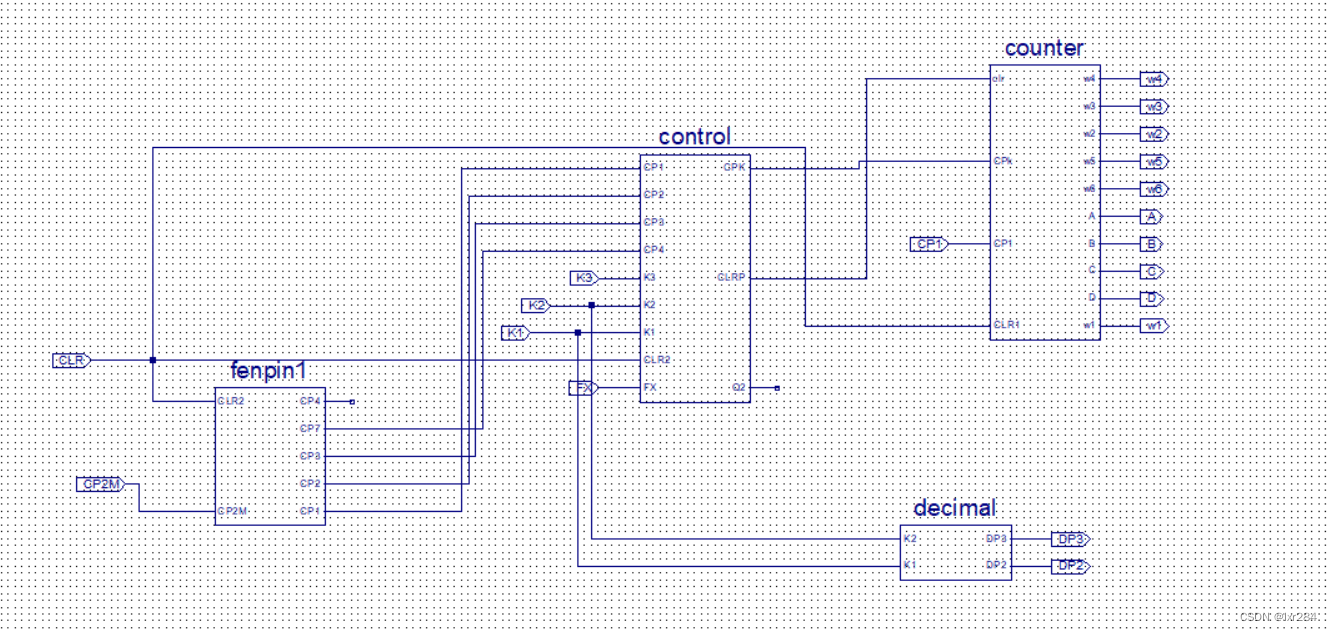

电路分控制模块、计数模块、分频模块、小数点控制四个模块搭建，芯片为SC3S50AN-TQG144，总电路图如下：

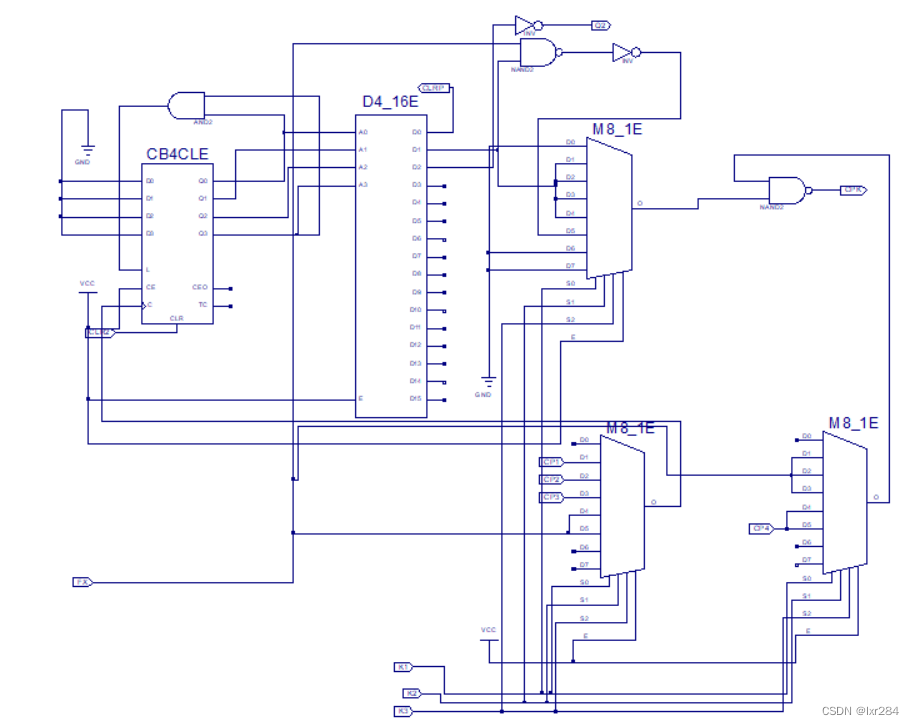

控制模块电路图如下：

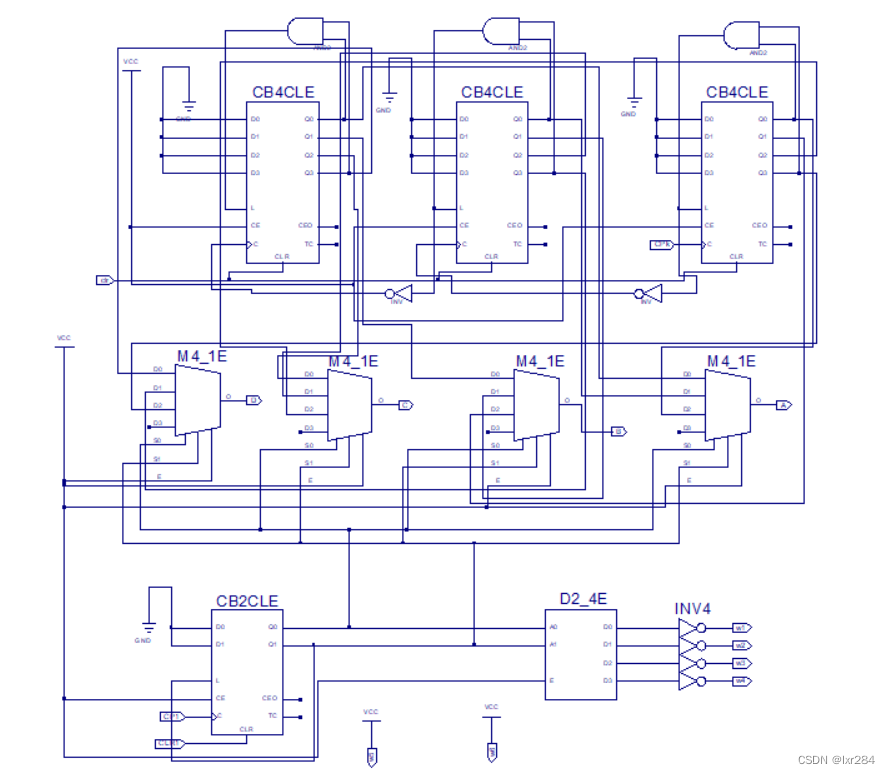

计数模块电路图如下：

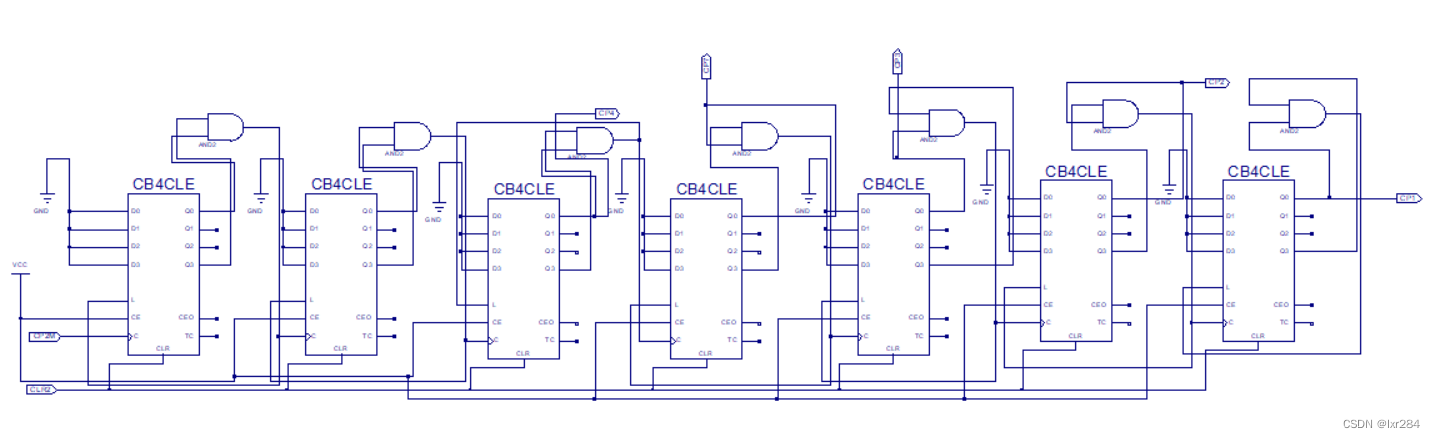

分频模块电路图如下：

小数点控制模块如下：

我用的电路板的数码管驱动电路并没有接小数点控制的线，所以将小数点控制电路接到了电平显示电路上。

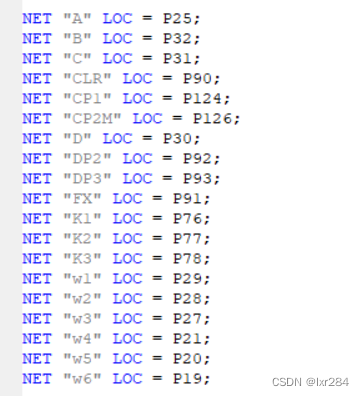

引脚分配如下：

电路连接时只需要将P76、P77、P78接到三个相连的按键上（就是三个控制开关），P90接到任意一个按键上，P91是输出，接信号发生器，P92、P93接小数点显示（我接的是电平显示），P124接一个时钟信号（尽量不要接1Hz），P126接2MHz时钟信号。

课程设计报告见下面链接。https://download.csdn.net/download/weixin_51160232/88483535?spm=1001.2014.3001.5501
