插件电阻（Through-Hole Resistor）的封装参数主要包括 尺寸规格、功率额定值、阻值范围、精度、温度系数、耐压值 等详细参数总结和选型指南：

插件电阻（Through-Hole Resistor）的封装参数与贴片电阻有显著差异，主要体现在 尺寸、功率、安装方式 等方面。以下是详细的分类和参数说明：

---

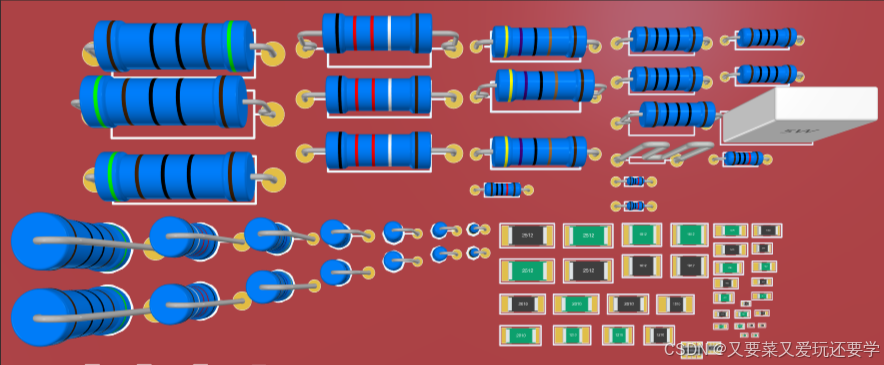

1. 常见插件电阻封装类型

插件电阻主要分为以下几类，按功率和尺寸升序排列：

类型	典型功率	外形特征	应用场景
1/8W碳膜电阻	0.125W	细长轴向引线，色环标识	低功耗电路、信号处理
1/4W碳膜电阻	0.25W	比1/8W略粗，常见色环	通用电路、电源分压
1/2W金属膜电阻	0.5W	蓝色或绿色漆膜，高精度	精密仪器、音频电路
1W-5W水泥电阻	1W~5W	圆柱形陶瓷外壳，引线加固	电源限流、大电流负载
5W-10W铝壳电阻	5W~10W	金属外壳带散热鳍，螺栓安装	工业设备、电机驱动
线绕电阻	10W~100W+	陶瓷管或珐琅涂层，绕线结构	高功率、脉冲负载（如制动电阻）

---

2. 关键参数详解

(1) 功率与尺寸关系

• 小功率电阻（≤1W）：

  • 直径约2.5mm~6mm，长度5mm~15mm（如1/4W电阻长约6mm，直径2.5mm）。

  • 功率密度低，通常无需散热片。

• 大功率电阻（≥5W）：

  • 尺寸显著增大（如10W铝壳电阻可达50mm×25mm），需强制散热或外接散热器。

(2) 阻值范围

• 碳膜/金属膜电阻：1Ω~10MΩ（常规），精度±1%~±5%。

• 线绕电阻：0.1Ω~100kΩ，精度可达±0.1%。

• 水泥电阻：0.1Ω~10kΩ，耐脉冲能力强。

(3) 耐压与耐流

类型	最大工作电压	最大脉冲电流
1/4W碳膜电阻	250V	0.5A（短时）
5W水泥电阻	500V	10A（1秒脉冲）
50W线绕电阻	1000V	100A（瞬时）

---

3. 安装与散热设计

• 小功率电阻：直接插装PCB，引脚间距多为10mm（1/4W）或15mm（1W）。

• 大功率电阻：

  • 水泥电阻：需通过支架固定，远离易燃材料（表面温度可达200°C）。

  • 铝壳电阻：螺栓安装到散热片或金属机箱，接触面涂导热硅脂。

• 安全间距：高压应用时，需保持引脚间≥1mm/kV的间距（如500V需至少5mm）。

---

4. 选型建议

(1) 功率计算与降额

• 实际功耗 P=I2RP=I2R 应≤电阻额定功率的 70%（高温环境需进一步降额）。
  示例：电路电流0.5A，电阻10Ω，功耗 0.52×10=2.5W0.52×10=2.5W，需选≥5W的电阻（降额50%）。

(2) 高频与精密应用

• 金属膜电阻：优先用于高频（寄生电感低）或高精度（±1%以下）场景。

• 线绕电阻：避免高频电路（寄生电感大），适合直流或低频大电流。

(3) 极端环境

• 高温：选硅胶涂层或陶瓷外壳电阻（如水泥电阻耐温200°C）。

• 高湿：选择防潮型（如环氧树脂封装）。

---

5. 与贴片电阻对比

特性	插件电阻	贴片电阻
功率能力	高（可达100W+）	低（通常≤1W）
散热方式	自然对流/强制散热	依赖PCB散热
安装密度	低（占用空间大）	高（适合微型化设计）
高频性能	较差（引线电感大）	优（寄生参数小）
成本	低（小功率）	极低（量产优势）

---

6. 典型应用电路

• 1/4W碳膜电阻：LED限流、信号上拉/下拉。

• 5W水泥电阻：电源预充电路、电机缓冲。

• 50W线绕电阻：逆变器制动电阻、电源老化测试负载。

---

总结

插件电阻的核心优势在于 高功率、高耐压和强散热能力，适合需要可靠性和散热需求的场景。选型时需重点关注：

1. 功率与尺寸的平衡；

2. 环境温度对降额的影响；

3. 安装方式与散热路径设计。

对于现代高密度电子设计，贴片电阻是主流，但在电源、工业控制等领域，插件电阻仍不可替代！
