当在Recurdyn中使用ExternalSPI接口进行EDEM的联合仿真时遇到C0107错误，表示找不到粒子求解器。为解决此问题，需创建系统变量SPI_PATH_EDEM，将其值设为EDEMRecurDynCouplingClient1.dll的路径。随后添加用户变量，确保路径环境正确。完成这些步骤后，错误通常可以被消除。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

Recurdyn中的External SPI接口已经存在，与EDEM联合仿真时报错代码C0107，找不到粒子求解器。

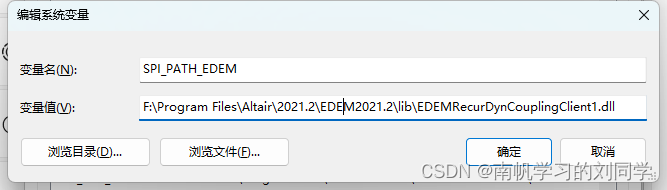

在系统变量新建变量，添加dll文件，变量名：SPI_PATH_EDEM,变量值：选择EDEMRecurDynCouplingClient1.dll文件。

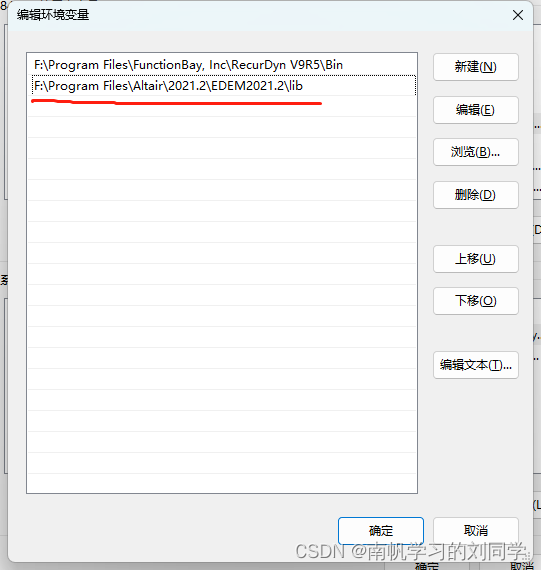

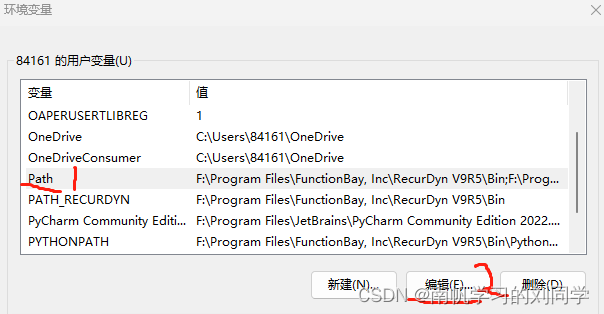

添加完系统变量后再添加用户变量，编辑path。

 新建变量，EDEMRecurDynCouplingClient1.dll文件的路径



 设置完以上步骤，即可解决找不到粒子求解器的报错。
