链路预算与系统设计

1. 链路预算的基本概念

1.1 概述

:::tips **链路预算**（Link Budget）

是无线通信系统设计中的一种分析方法，用于计算从发射端到接收端整个传输路径上的所有增益和损耗的总和。通过链路预算，工程师可以评估信号在传输过程中的质量和可靠性，确保接收端能够正确解码接收到的信号。

重要性：

• 保证通信质量：通过链路预算，工程师可以预估信号传输的效果，确保系统在传输过程中不会因为信号不足而导致通信质量下降。
• 设计可靠的系统：链路预算帮助工程师评估在不同环境（如城市、农村或复杂地形）下的信号强度，使得通信系统在预期环境下能够可靠工作。
• 优化资源分配：链路预算可以指导功率分配，避免过高的发射功率浪费电能，同时避免过低的功率导致通信失败。

**链路预算在无线通信系统中的作用**

+ **确定发射功率**：链路预算可以帮助计算所需的发射功率，以确保信号在接收端能够达到所需的最低强度。 + **评估接收灵敏度**：通过预算链路上的损耗，评估接收端的信号是否能够满足接收机的灵敏度要求，保障信号的可用性。 + **指导天线设计**：链路预算的结果可以确定天线的增益需求，帮助选择合适的天线类型，以满足通信需求。

:::

**1.2 链路预算的应用场景**

:::info

**无线通信系统设计**

在无线通信系统（如Wi-Fi、LoRa、ZigBee（智能家居）等）中，链路预算是保障系统覆盖范围、通信质量的关键。无线通信中，信号会因空气传播、墙体阻挡等产生较大的衰减，通过链路预算计算，可以设计合适的发射功率、接收增益和天线高度，确保信号覆盖范围能够满足设计需求。

• 室内环境：链路预算可以帮助设计合适的天线位置，避免信号死角，提升通信覆盖。
• 室外环境：在复杂的地形下（如建筑物、树木密集的环境），链路预算可确保信号强度在建筑物之间有效传播。

**卫星通信系统**

卫星通信链路通常是长距离链路，且需要穿过大气层，链路预算至关重要，因为信号在太空中传播过程会遇到多种损耗，如：

• 自由空间传播损耗：随着距离增加，信号会显著衰减；
• 大气损耗：尤其是在高频段，信号会受到水汽、云层的吸收；
• 地面站与卫星天线增益：确保信号能够接收所需功率。

通过链路预算，设计合理的发射功率和接收系统，确保信号经过漫长的距离仍能到达接收端且质量足够。

**移动通信网络（例如5G）设计**

在移动通信网络（如4G/5G）中，链路预算不仅是确保覆盖的重要工具，还影响到用户的通信体验、数据速率、信号稳定性等。尤其在5G中，频段较高、信号衰减更为显著，因此链路预算对基站布局、天线设计等影响重大。

• 基站间距设计：链路预算帮助评估基站的合理部署密度，确保覆盖均匀，减少信号死角。
• 频段选择：由于不同频段的路径损耗不同（如毫米波的损耗远高于Sub-6 GHz频段），链路预算在设计中需要考虑频率对路径损耗的影响。
• 网络容量与服务质量：在高用户密度场景下，链路预算可以帮助计算小区信号需求，保证用户在基站信号覆盖范围内能稳定上网、打电话。

物联网(IoT)应用：

- <font style="color:rgb(44, 44, 54);">对于使用无线技术连接的各种IoT设备，链路预算可以帮助设计者了解设备间的通信能力，特别是在长距离或存在障碍物的情况下。</font>
- <font style="color:rgb(44, 44, 54);">这对于选择合适的无线协议和技术至关重要，例如LoRaWAN、Sigfox等低功耗广域网(LPWAN)技术。</font>

•

:::

2. 链路预算的计算

2.1 理想模型

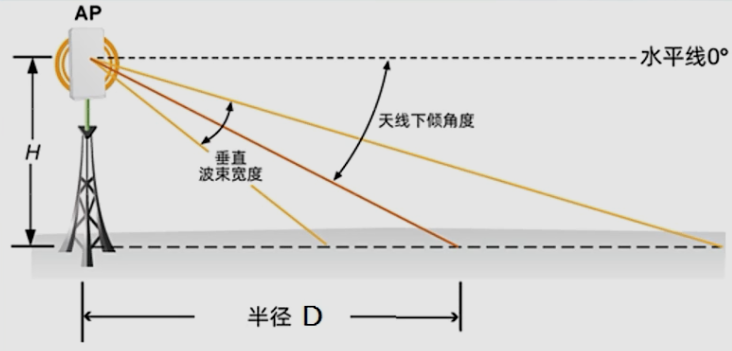

d=h*tan9 (90-下倾角

:::tips
没有考虑损耗:墙体，树木，人体

没有考虑发射功率:大功率与小功率

没有考虑接收机灵敏度

没有考虑天线增益:高低增益天线

没有考虑频率:高频和低频

没有考虑无线环境:城区，郊区，农村，海面，室内

:::

:::info

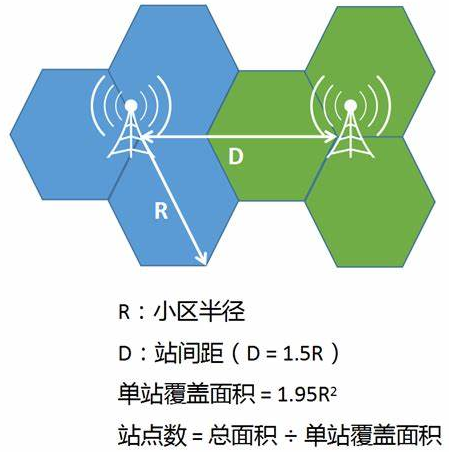

我们需要合理的估算出基站的覆盖范围，这样就能知道在某一个地区应该建几个基站，从而保证质量的同时最小化支出。

:::

:::color2

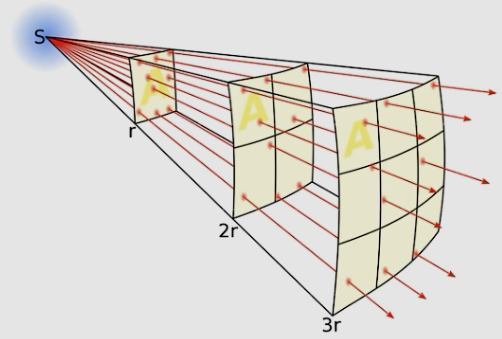

**理想模型：**不考虑其他损耗，仅仅存在路径损耗，信号在3r距离时，单个面积内信号强度是r的1/9

:::

:::tips

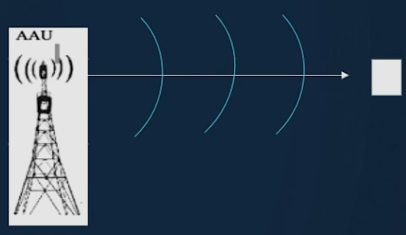

自由传播理想模型

---

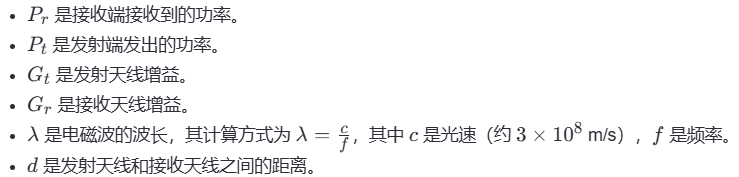

弗里斯传输方程（Friis Transmission Equation）

如果用分贝(dB)表示，上式简化为

得出：

，为了简化运算，令其等于固定值：32.4dB

自由空间传播损耗：

• 这部分反映了频率对传输损耗的影响。频率越高，损耗越大。

• 这部分反映了距离对传输损耗的影响。距离越远，损耗越大。

发射功率-路径损耗 = 手机接受功率

:::

2.2 实际模型

2.2.1. 发射功率 (Pt)

**定义**：发射机输出的射频功率。

• 单位：dBm（分贝毫瓦）。

类型	单载波发射功率	覆盖能力
宏基站	10W以上	200米
微基站	500mW ~ 10W	50 ~ 200米
皮基站（企业小基站）	100mW ~ 500mW	20 ~ 50米
飞基站（家庭小基站）	100mW以下	10 ~ 20米

---

支持子载波的发射设备

Item	Specifications
Frequency Range	3600 MHz to 3800 MHz
Carrier Bandwidth	40 MHz, 60 MHz, 80 MHz, and 100 MHz
IBW	200 MHz
OBW	200 MHz
Dimensions (H x W x D)	795 mm x 395 mm x 220 mm
Weight	~45 kg (not including mounting kits)
Typical Power Consumption	950 W
Maximum Total Transmit Power	200 W
Polarization Mode	+/-45°
Gain (dBi)	25
Horizontal Beam Sweeping Range (°)	-60 to 60
Vertical Beam Sweeping Range (°)	-15 to 15
Port Impedance (Ω)	50
Surge Protection	DC grounding

子载波功率分配策略

1. 均匀分配：在所有子载波上均匀分配发射功率，每个子载波的发射功率相等。![](https://cdn.nlark.com/yuque/0/2024/png/45826154/1731228566251-682fad0f-d27c-4ab3-a49a-b01d9efcebee.png)
2. 自适应分配：根据信道条件动态调整每个子载波的发射功率，以优化系统的整体性能。例如，信道条件好的子载波可以分配更多的功率，而信道条件差的子载波可以分配较少的功率

---

2.2.2 天线增益 (Gt 和 Gr)


当某种辐射源向空间辐射能量时，理想情况下能量是按球状体散射开来，研究和实践都发现，如果将这种能量辐射按某个方向集中发射，则能量所达到的距离以及该方向上所覆盖的范围都会有很大的提高。这种研究成果应用到无线通信中就是天线的由来。而天线增益则是用于定量的描述天线把输入功率（能量）集中辐射的程度，从通信角度讲，就是在某个方向上和范围内产生信号能力的大小。

**发射天线增益 **Gt

• 定义：发射天线增益 Gt 是指发射天线在特定方向上的辐射强度与理想全向天线（各向同性天线）在同一方向上的辐射强度之比。
• 单位：通常用dBi（分贝相对于各向同性天线）表示。

**接收天线增益 **Gr

• 定义：接收天线增益 Gr 是指接收天线在特定方向上的接收强度与理想全向天线（各向同性天线）在同一方向上的接收强度之比。
• 单位：通常用dBi（分贝相对于各向同性天线）表示。

计算公式：通常由天线制造商提供，也可以通过天线的物理参数计算。

Antenna Configuration	gNB Max Power(dBm)	Ant Gain per TRx (dBi)	BF Gain* (dB)	Cable loss (dB)
64T64R AAU	53	10	14	0
32T32R AAU	53	12	12	0
16T16R AAU	53	15	9	0
8T8R RRU	53.8	16	6	0.5
mmWave	34	28	3	0

1. Antenna Configuration: 不同类型和数量的天线配置。例如，“64T64R AAU”表示64个发送（Transmit）和64个接收（Receive）单元的有源天线阵列（Active Antenna Unit）。
2. gNB Max Power (dBm): 基站（gNodeB）的最大发射功率。这里的单位是dBm，代表相对1毫瓦的功率比值。
3. Ant Gain per TRx (dBi): 每个TRx（Transmitter and Receiver）单元的天线增益。这里的单位是dBi，代表相对于各向同性天线的增益。

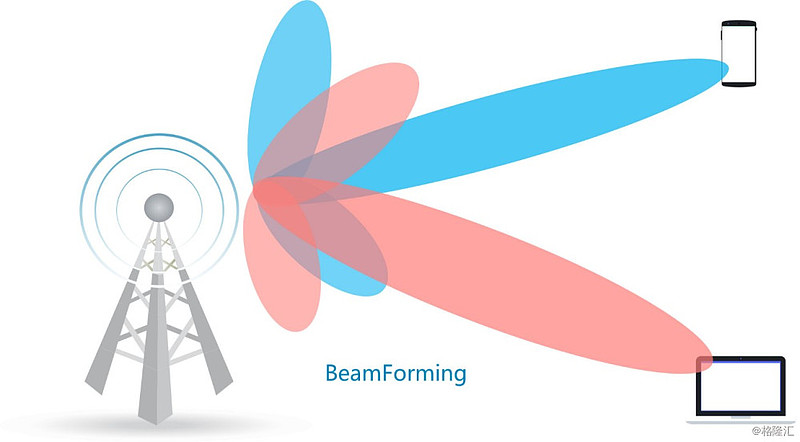

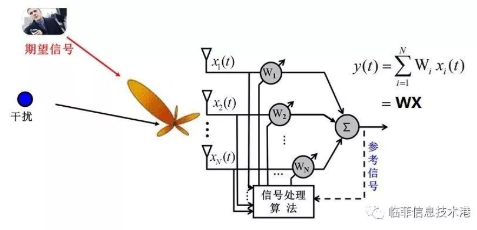

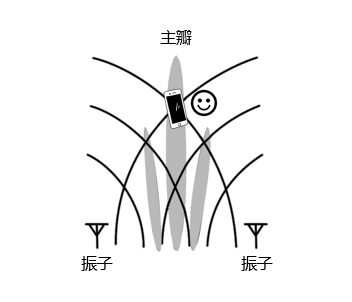

4. BF Gain_ (dB)_*: 波束赋形（Beamforming）增益。波束赋形是一种技术，通过调整天线阵列中每个元素的相位和幅度，使得天线能够在特定的方向上形成更强的信号。
5. Cable loss (dB): 馈线损耗。馈线是用来连接天线和其他设备的电缆，其长度和材质都会导致一定的信号衰减。

2.2.3 路径损耗 (Lp)

**定义**：信号在传输路径中的衰减。

单位：dB（分贝）。

具体包括：

**2.2.3.1自由空间传播损耗**：信号在无遮挡的空旷环境中传播时的损耗。


:::tips

1. 当频率为 MHz、距离为 km 时
   • 这里，距离 d 用的是公里 (km)，频率 f 用的是兆赫兹 (MHz)。

推导中，这种单位制下常数 K 是 +32.44，公式为：

- ![](https://cdn.nlark.com/yuque/0/2024/png/45826154/1731331239067-b1fb11c0-c214-4a45-8ea1-59f79348d2f9.png)

2. 当频率为 Hz、距离为 m 时
   • 这里，距离 d 用的是米 (m)，频率 f 用的是赫兹 (Hz)。

由于单位制变动，这种单位下的 K 变为 -147.55，公式为：

- ![](https://cdn.nlark.com/yuque/0/2024/png/45826154/1731331258402-5a772572-519f-4b5d-9add-8319137db811.png)

:::

**2.2.3.2多径效应损耗 （Multipath Loss） **：信号在多路径传播时的干涉和衰落。

:::tips 是指无线信号在传播过程中，由于信号在不同路径上经过反射、折射、散射等现象，导致接收信号的幅度和相位发生变化，最终影响信号的强度和质量。多径效应是无线通信中的一个重要现象，它会引起信号的衰落、干扰等问题，进而影响通信系统的性能。

:::

:::tips
多径效应的基本原理

当无线信号从发射端传播时，它不仅沿着直线传播到接收端，还可能会通过周围的物体（如建筑物、地面、墙壁、树木等）反射或散射，从而产生多个路径的信号。接收端同时接收到这些来自不同路径的信号，导致以下几种效应：

1. 信号的相位差异：不同路径的信号传播时间不同，导致这些信号在到达接收器时相位不同。由于信号相位差异的存在，多个信号在接收端可能发生相干叠加或抵消，进而导致接收到的信号强度发生波动。
2. 信号的幅度差异：不同传播路径的信号强度不同，反射和散射过程中的能量损失可能导致某些路径上的信号比其他路径上的信号强。接收端接收到的信号总强度是各个路径信号强度的合成。
3. 衰落现象：由于不同路径的信号在相位和幅度上的差异，它们的叠加会导致接收到的信号强度产生波动，表现为快速变化的衰减，称为快衰落（Fast Fading）。在某些情况下，信号可能因为相干叠加而完全相互抵消，造成深衰落。

:::

:::tips
多径效应的缓解方法

在无线通信系统设计中，如何缓解多径效应造成的损耗至关重要。以下是一些常用的应对方法：

分集技术（Diversity Techniques）：通过使用多个天线接收来自不同路径的信号，分集技术可以减少多径效应造成的衰落。常见的分集技术有天线分集、时间分集、频率分集等，它们通过在不同时间、频率或空间上接收信号，来提高接收信号的可靠性。

均衡技术（Equalization）：均衡技术通过对接收到的信号进行处理，抑制多径效应带来的频率选择性衰落。常见的均衡方法有线性均衡、自适应均衡等，可以有效地恢复信号并减少失真。

OFDM技术（正交频分复用）：OFDM技术通过将信号分割为多个较小的子载波，使得每个子载波的传播距离较短，从而减少频率选择性衰落对信号的影响。OFDM广泛应用于4G和5G无线通信中，有效地缓解了多径效应对高速度数据传输的影响。

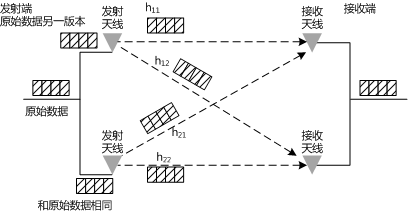

多输入多输出（MIMO）技术：MIMO通过使用多个发送和接收天线来提高信号的质量和容量，可以有效地利用多径效应，增强信号的可靠性和抗干扰能力。

:::

**2.2.3.3穿透损耗**：

指信号穿过障碍物（例如建筑墙壁、玻璃、车辆等）时发生的衰减。穿透损耗的大小与障碍物的材质和厚度直接相关，因此主要考虑的是信号穿透特定物体所造成的功率损耗。这类损耗在市区、室内或复杂环境中尤为常见。

:::tips
高频信号的穿透损耗通常大于低频信号。这是因为高频信号的波长较短，更容易被障碍物吸收和散射。

不同材料的穿透损耗不同。例如，混凝土墙的穿透损耗通常大于玻璃窗。

障碍物的厚度越大，穿透损耗越大。

:::

实际商用网络建设中，穿透损耗余量一般由运营商统一指定，以保证各家厂商规划结果可比较。

地物类型/频带	900 MHz	1800 MHz	2.1 GHz	2.3 GHz	2.6 GHz	3.5 GHz	28 GHz	39 GHz
密集城区	18 dB	19 dB	20 dB	20 dB	20 dB	26 dB	38 dB	41 dB
城区	14 dB	16 dB	16 dB	16 dB	16 dB	22 dB	34 dB	37 dB
市郊	10 dB	10 dB	12 dB	12 dB	12 dB	18 dB	30 dB	33 dB
农村地区	7 dB	8 dB	8 dB	8 dB	8 dB	14 dB	26 dB	29 dB

**2.2.3.4阴影衰落**：（Shadowing）

阴影衰落是信号在传播路径上被大型障碍物（如建筑物、山体）部分阻挡或反射而产生的慢衰落现象。它是由于信号绕射或部分反射而导致的路径损耗增加。阴影衰落是空间范围更广的现象，不局限于穿透某个具体的物体，因此和穿透损耗不同。

:::tips
3GPP38.901慢衰落标准差

:::

场景	慢衰落标准差（dB）
农村宏小区区域	LOS: 4 dB, NLOS: 8 dB
城市宏小区区域	LOS: 4 dB, NLOS: 8 dB
城市微小区街道峡谷	NLOS: 7.82 dB
室内热点办公环境	LOS: 3 dB, NLOS: 8.03 dB

• RMa：Rural Macrocell Area（农村宏小区区域）
• UMa：Urban Macrocell Area（城市宏小区区域）
• UMi - Street Canyon：Urban Microcell Street Canyon（城市微小区街道峡谷）
• InH - Office：Indoor Hotspot Office（室内热点办公环境）

考虑95%的区域覆盖率，典型场景的阴影衰落余量可以参考如下数值:

场景	密集城区	城区	郊区	农村	LOS
O2I	9	8	6	5	5
O2O	8	6	5	4	4

O2I：基站在室外，接收设备在室内

O2O：基站在室外，接收设备也在室外

2.2.3.5植被损耗（毫米波情况下考虑）

:::tips 专门指信号通过树木、草地或其他植物覆盖区域时所产生的衰减。植物对信号有特定的衰减效果，尤其是对于高频信号，水分含量高的植被会增加信号的吸收，导致显著的额外损耗。因此，植被损耗的影响会在穿过树木较多的环境中显著加大。

:::

高频信号的植被损耗通常大于低频信号。这是因为高频信号的波长较短，更容易被植被吸收和散射。

对于高频通信，树木遮挡导致的衰减非常重要，植被较密区域建议取17dB作为典型衰减值,具体值可根据规划场景实际情况进行调整。

28GHz不同场景的植被损耗如下图所示

场景	场景示意	预期	典型值
一棵稀疏的树		5~10 dB	8 dB
一棵茂密的树		15 dB	11 dB（树中下部） 16 dB（树冠）
两棵树 (一棵树的树梢+一棵树的树冠)		15~20 dB	19 dB
三棵树 (两棵树的树梢+一棵树的树冠)		20~25 dB	24 dB

2.2.3.6人体遮挡损耗（Human Body Blockage Loss）

人体遮挡损耗是指信号在被人体阻挡时产生的能量损失

高频信号的人体遮挡损耗通常大于低频信号。这是因为高频信号的波长较短，更容易被人体吸收和散射。

对于28GHz，典型人体损耗值约为15dB左右。NLOS场景下，因为信号多径传播，所以实际人体损耗会减小，人体损耗值约为8dB左右。

:::tips
NLOS（Non-Line-of-Sight，非视距）：

信号通过多条路径到达接收端，即使某一条路径被人体遮挡，其他路径的信号仍然可以到达接收端，因此实际的人体损耗会减小。在NLOS场景下，人体损耗值约为8 dB左右。

1. 反射：信号在传播过程中遇到建筑物、地面、水面等物体时会发生反射，形成多条传播路径。
2. 衍射：信号绕过障碍物（如建筑物边缘、山丘等）时会发生衍射，形成新的传播路径。
3. 散射：信号在遇到小尺度的障碍物（如树叶、雨滴等）时会发生散射，形成多条微小的传播路径。
4. 多径传播：由于反射、衍射和散射，信号通过多条路径到达接收端，这些路径的信号相互叠加，形成多径效应。

LOS（Line-of-Sight，视距）：

信号有直接的直线路径，人体遮挡会显著影响信号强度，典型人体损耗值约为15 dB。

:::

2.2.3.7人体损耗

人体损耗是UE离人体很近造成的信号阻档和吸收引起的损耗。

语音业务的人体损耗参考值为3dB。

数据业务以阅读观看为主，UE距人体较远，人体损耗取值为0

2.2.4 噪声系数 （Noise Factor，简称NF）

是衡量噪声对信号影响程度的一个重要指标。

它描述了系统引入的噪声量相对于理想情况下信号的增益的影响。

噪声系数越低，表示系统引入的噪声越小，信号的质量越好。

噪声系数通常以分贝（dB）为单位表示：

理想噪声系数为1（即0 dB）

The ideal noise factor is 1（0dB）

Frequency (Hz)	HP346A NF (dB)	HP346B NF (dB)
1G	5.39	15.05
2G	5.28	15.01
3G	5.11	14.86
4G	5.07	14.82
5G	5.07	14.81

HP346A 和 HP346B 是噪声源模块，用于射频和微波测试与测量，提供已知的噪声信号，用于测试和校准设备。

2.2.5衰落余量 （Fade Margin）

指的是接收到的信号功率与接收机最小可接受信号功率之间的差值。衰落余量是确保通信链路在各种不确定条件下仍然可靠工作的关键因素。

表示信号衰落和其他不可预测因素（如天气、建筑物遮挡、多径效应等）对信号强度的影响所能容忍的最大值。衰落余量通常用 dB（分贝）来表示。

衰落余量越大，系统对信号的波动、衰减和干扰的容忍度就越高，因此通信质量和可靠性也会越好。

2.2.6 设备损耗 (Lc)

是指在无线通信系统中，由于设备本身的效率限制或其他内在特性所造成的信号功率损失。它是系统链路预算中不可忽视的一部分，设备损耗可以对通信质量产生显著影响，尤其是在长距离传输或复杂的无线环境中。

**发射机损耗（Transmitter Loss） **

发射机损耗是指从发射机输出端口到天线之间的信号衰减。这个损耗通常由发射机的效率、内部电子元件的性能以及与发射天线连接的传输线（如同轴电缆、波导等）造成。损耗通常与设备的设计、材料以及工作频率密切相关。

**接收机损耗（Receiver Loss） **

接收机损耗是指在接收端，由于接收机内部设备、滤波器、放大器等因素造成的信号衰减。接收机的各个组件（例如低噪声放大器、滤波器、解调器等）都有一定的损耗，它们会影响接收到的信号强度，进而影响接收质量。

**馈线损耗（feed line loss） **

馈线又称射频传输线，是天线与接收机和发射机之间的射频连线，主要任务是把发射机发出的电磁能量送给天线，再由天线辐射到指定空间，或者把从天线接收到的射频信号送往接收机进行信号处理。最简单的、最常用的馈线是双线、波导和同轴线。

馈线损耗是输入到馈线的电磁能量与经过馈线传输后输出的电磁能量之比，用dB表示。

馈线损耗主要是由于电缆的电阻、电感和电容效应引起的。这些效应会导致信号的部分能量转化为热能或其他形式的能量损失。

馈线的长度、材质、直径、频率等都会影响馈线损耗。

:::tips
此表格显示了不同线缆类型及其对应的线缆尺寸在不同频率下的gNodeB线损（以分贝(dB)为单位，测量长度为100米）。

:::

线缆类型	线缆尺寸（英寸）	700MHz (dB)/100m	900MHz (dB)	1700MHz (dB)	1800MHz (dB)	2.1GHz (dB)	2.6GHz (dB)	3.5GHz (dB)
LDF4	1/2	6.009	6.855	9.744	10.058	10.961	12.09	14.29
FSJ4	1/2	9.683	11.101	16.027	16.57	18.137	20.118	24.11
AVA5	7/8	3.093	3.533	5.04	5.205	5.678	6.27	7.51
AL5	7/8	3.421	3.903	5.551	5.73	6.246	6.89	7.49
LDP6	5/4	2.285	2.627	3.825	3.958	4.342	4.828	5.526
AL7	13/8	2.037	2.333	3.36	3.472	3.798	4.208	5.238

2.2.7 最小接收电平 （接收机灵敏度）

接收机灵敏度定义了接收机可以接收到的并仍能正常工作的最低信号强度。

为保持接收机正常工作的最小可接收信号强度，灵敏度可用功率来表示，单位为dBm。

:::tips

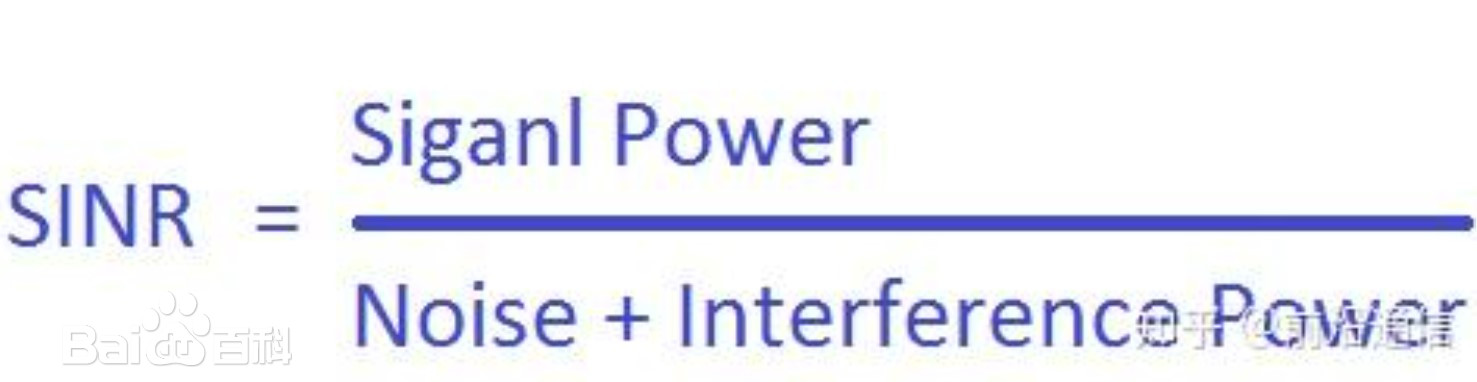

SINR 定义为接收到的有用信号功率与噪声和干扰信号总功率之比。

SINR（信噪比） 通常用分贝（dB）表示，计算公式为：

:::

最小接收电平 = 热噪声+NF +最小SINR

最小SINR：与许多因素有关，规划基站的覆盖半径，当设备处于边缘的时候需要达到的最小速率称之为边缘速率，若边缘速率为100Mbps，经验值为5dB。

热噪声：-174 + 10lgB（B信号带宽），B为30kHz时，为-129.2dBm。

NF：接收机噪声系数NF（Noise Figure）

设备类型	2.6GHz	3.5GHz	4.5GHz	28GHz	39GHz
基站	3 dB	3.5 dB	3.8 dB	8.5 dB	8.5 dB
CPE	9 dB	9 dB	9 dB	9 dB	9 dB
手机	7 dB	7 dB	7 dB	10 dB	10 dB

最小接收电平 = -129.2 + 5 +7 = -117.2 dBm

2.2.8 热噪声功率 (N0)

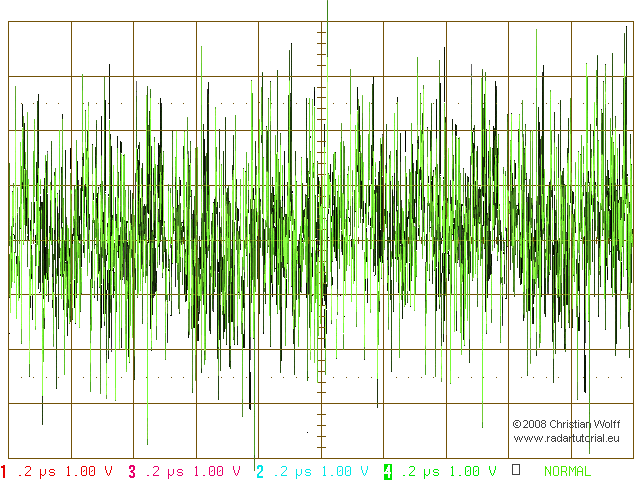

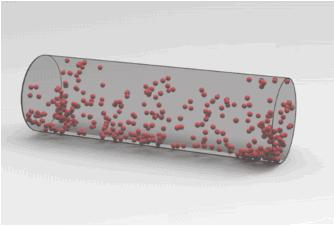

热噪声是由导体中的自由电子在热平衡状态下的随机运动所产生的。当导体中的电子受热激发时，它们会在导体内部不规则地运动，产生电流的波动，这种电流波动表现为噪声。这个噪声与电导体的电阻成正比，因此所有具有电阻的导体（例如电线、天线、放大器等）都会产生热噪声。

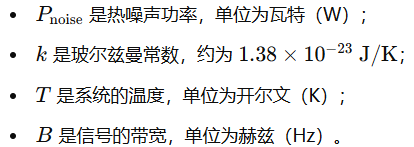

通常，热噪声功率以 dBm（分贝毫瓦）为单位表示。转换公式如下：

一般取底噪为：-174dBm/Hz（ 在1 Hz带宽下的值 ）

对于其他频率带宽（比如20MHz）

可以求出信噪比SNR，

2.2.9干扰余量

在实际网络中，由于多个基站和用户设备的存在，干扰是一个不可避免的问题。因此，链路预算需要考虑干扰余量（Interference Margin）来确保系统的性能和可靠性。

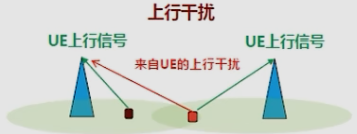

上行干扰（Uplink Interference）

上行干扰是指在用户设备（User Equipment, UE）向基站（Base Station, BS）发送信号的过程中，其他用户设备或外部系统产生的干扰。

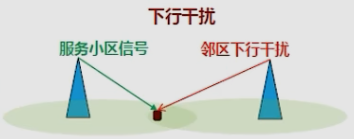

下行干扰（Downlink Interference）

下行干扰是指在基站向用户设备发送信号的过程中，其他基站或外部系统产生的干扰。

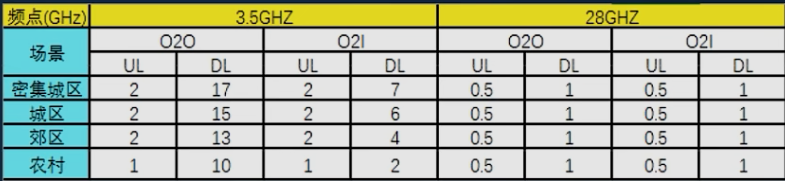

参数	衰落余量	干扰余量
定义	用来应对信号衰减或路径损耗引起的信号强度下降的额外功率。	用来抵御由其他通信系统或信号源引起的干扰的余量。
影响因素	受多径效应、阴影衰落、天气、地形等影响。	受邻频干扰、相邻频道干扰、射频干扰等影响。
作用	确保通信系统在信号衰减情况下仍能稳定工作。	确保通信系统在干扰环境下仍能稳定工作。
计算方式	通过对信道衰落的统计分析和最坏信号条件来计算。	通过评估信号与干扰源之间的干扰强度比来计算。
应用场景	用于无线通信中的信号衰落和环境因素（如天气、地形等）。	用于系统在其他无线通信或设备干扰下的稳定性评估。

Parameter	Fading Margin	Interference Margin
Definition	Used to cope with signal attenuation or path loss caused by fading.	Used to cope with interference from other communication systems or signal sources.
Influencing Factors	Affected by multipath effects, shadowing, weather, terrain, etc.	Affected by adjacent frequency interference, co-channel interference, intermodulation interference, etc.
Role	Ensures stable operation of the communication system under fading conditions.	Ensures stable operation of the communication system under interference conditions.

2.3 综合计算示例

:::tips **初始参数**

• 发射功率 (P_TX)：30 dBm（基站发射功率）
• 发射天线增益 (G_TX)：15 dB
• 接收天线增益 (G_RX)：2 dB
• 信号频率 (f)：2 GHz
• 距离 (d)：500米
• 最小接收电平 (P_RX_min)：-85 dBm（接收端能接收的最小信号功率）
• 热噪声功率 (N0)：-101 dBm

:::

:::danger
各类损耗

1. **自由空间传播损耗 (FSPL) **

带入距离 d=500d = 500d=500 米和频率 f=2f = 2f=2 GHz 计算：

2. ** 多径效应损耗 **

假设多径效应损耗为 5 dB。多径效应损耗主要考虑信号在传播过程中由多重反射、散射产生的衰减。

3. ** 穿透损耗 **

假设信号传播需要穿透一些建筑物，导致的穿透损耗为 10 dB。

4. 阴影衰落

阴影衰落为信号被遮挡物部分遮挡的损耗，假设为 7 dB。

5. 植被损耗

假设传播路径上有一定量的植被覆盖，植被损耗为 3 dB。

6. 人体遮挡损耗

在考虑用户端接收信号时，有可能受到人体遮挡的影响，假设人体遮挡损耗为 2 dB。

7. 设备损耗

设备本身可能引入一些额外的损耗，如馈线、连接器损耗，假设设备损耗为 1 dB。

:::

:::color3

**噪声与余量**

1. **噪声系数 (NF)**

接收机噪声系数为 5 dB，用于计算接收机的总噪声功率。

2. 衰落余量

为了确保通信质量，需要引入衰落余量以应对突发的信号衰减，假设衰落余量为 10 dB。

3. 干扰余量

系统可能会受到其他信号的干扰，需要额外的干扰余量，假设为 5 dB。

:::

:::color5

**链路预算计算**

链路预算公式如下：

总损耗：

将这些带入公式计算接收功率：

:::

:::color4
结果判断

与系统的最小接收电平 −85dBm相比，计算出的接收功率为−87.55dBm，略低于所需的接收电平。因此，在这种配置下，链路预算并不完全满足要求，可能会导致信号不够稳定或通信质量不达标。 −87.55dBm < -85dBm

:::

:::color2

**提升方案**

1. **增加发射功率**：增大基站的发射功率。 2. **提高天线增益**：使用增益更高的天线。 3. **减少损耗**：改进设备损耗（如选择低损耗馈线）、减少穿透损耗（优化路径）。

:::

3. 系统设计

系统设计的核心目标是保证所设计的通信系统在实际应用中能满足性能要求，通常包括发射端、接收端、传播路径、干扰控制等各个部分。

3.1 确定系统需求与设计目标

+ **覆盖范围**：确定通信系统所需覆盖的地理区域及环境类型（如城市、农村、室内、室外等），以便选择合适的频率、天线和功率水平。 + **通信质量要求**：定义信噪比（SNR）、数据传输速率、接收灵敏度等关键性能指标。这些要求通常根据应用场景（如语音通信、视频传输或物联网连接）来确定。 + **带宽和频谱资源**：为系统选定的工作频率和带宽直接影响信号的传播特性和覆盖范围，是链路预算中的重要参数。

3.2 发射端设计

发射端设计需要确保信号以适当的功率和频谱特性传送，以便在传输过程中保持足够的强度。发射端设计通常包括以下几个方面：

• 发射功率选择：需要考虑到覆盖范围及功耗要求，选择合适的发射功率。较大的覆盖范围通常需要更高的发射功率，但也可能带来干扰问题。
• 调制方式和频谱效率：选用适合通信环境的调制方式，以提升频谱利用率、传输速率和抗干扰能力。常见的调制技术包括QAM、PSK等。
• 发射天线增益与方向性：通过选择高增益或方向性天线来提高发射效果，以满足覆盖范围或穿透能力要求。天线增益会对链路预算计算产生直接影响。

3.3 传播路径与环境损耗

在链路预算中，需要对信号在传播路径中的损耗进行详细计算，尤其是在无线通信设计中。传播路径中的损耗主要包括：

• 自由空间传播损耗：无障碍的传播损耗，是基础的路径损耗。其值随距离和频率的增加而增加。
• 多径效应和阴影衰落：多径效应导致信号在不同路径上传播，可能相互增强或抵消。阴影衰落则由大型障碍物（如建筑物、山体）造成，通常需要设置衰落余量来弥补这些影响。
• 穿透损耗与植被损耗：信号穿透墙壁或树木等物体时会产生额外损耗，尤其在室内环境或有密集植被的地区。链路预算中通常会预设穿透或植被损耗值。
• 人体损耗：特别是在便携设备或穿戴设备中，人类的身体会对信号传播产生一定衰减，在链路预算中通常考虑这一因素。

3.4 接收端设计

接收端的设计需要确保接收设备能从发射端接收足够强度的信号并有效解调。接收端设计涉及接收灵敏度、天线增益等多个方面：

• 接收灵敏度：是指接收端能够有效检测和解调的最低信号功率。接收灵敏度受信号带宽、噪声系数、调制方式等因素影响，是链路预算中确保信号质量的重要参数。
• 接收天线增益：天线增益可以直接增强接收信号强度，从而提高信噪比。在链路预算中，接收天线的增益同样重要。

3.5 噪声与干扰控制

在无线通信中，噪声和干扰对信号质量有显著影响，因此在系统设计时需要专门考虑：

• 热噪声功率：这是接收端的基础噪声，由热运动产生。链路预算中通常计算热噪声功率并用其评估信噪比（SNR）。
• 噪声系数：接收端设备的噪声系数（Noise Figure）是用来衡量设备引入的额外噪声。噪声系数越低，信噪比越高。
• 干扰余量：通信系统受到的干扰可能来自其他系统或外界信号，设计时需增加干扰余量，以确保在存在干扰情况下仍能维持通信质量。

3.6 衰落余量与其他设计余量

衰落余量是用于应对不确定的信号衰落现象（如多径和阴影衰落）的一个设计指标，在链路预算中对系统的可靠性具有关键作用。此外，还需考虑其他设备损耗（如连接器、馈线、滤波器的损耗），在预算中预留一定余量来应对不确定因素。

4. 链路预算的挑战

链路预算是确保无线通信系统在各种条件下达到预期覆盖和性能的重要工具。然而，链路预算过程中会遇到多种技术和环境上的挑战，这些挑战会影响到预算的准确性和通信质量的可靠性。以下是链路预算中常见的挑战及其详细介绍：

4.1.**环境复杂性**

+ **多径效应**：多径传播是指信号因反射、折射和散射通过多条路径到达接收点，导致信号到达时间不同，产生相位差异。这会导致信号的增强或抵消，影响接收端的信号强度。多径效应尤其在城市环境和室内应用中显著。 + **阴影衰落**：当建筑物、山体或其他大型障碍物挡住信号传播路径时，会导致阴影衰落。阴影衰落是不确定的且随机变化的，链路预算中通常需增加一定的衰落余量来应对。 + **气象影响**：雨、雪、雾和湿度会对信号传播造成不同程度的损耗。特别是高频段的信号（如毫米波）对气象条件十分敏感。在链路预算中加入气象影响因素非常复杂，因为气候状况难以精确预测且变化多端。

4.2 **频段选择和路径损耗**

+ **频率对传播的影响**：频率越高，路径损耗越大。高频信号在自由空间传播中损耗更快，因此需要更高的发射功率或更高增益的天线来达到相同的覆盖范围。同时，高频信号对障碍物的穿透能力较低，链路预算中需要加入更多的穿透损耗。 + **穿透和散射损耗**：链路预算中需考虑信号穿透墙壁、窗户、植被等物体的损耗，这些损耗值随环境而变化，并且在实际应用中难以精确预测。

4.3 **噪声和干扰**

+ **热噪声和噪声系数**：热噪声是无线系统中的基础噪声，噪声系数决定了设备引入的额外噪声。链路预算中通常计算热噪声功率和噪声系数以确定信号接收端的灵敏度。然而，不同环境下的热噪声水平不同，因此设计难以确保所有场景下的接收灵敏度恒定。 + **干扰源影响**：无线系统通常与其他系统共用频谱资源，不同系统之间的干扰会对链路预算造成影响。干扰源可能来自同频或邻频的通信系统，也可能来自工业设备、家用电器等非通信设备，特别是在城市和工业环境中，链路预算中需加入干扰余量来确保信号质量。 + **邻频带泄漏**：无线系统使用频率过滤器减少邻频带干扰，但实际的滤波性能难以完美，造成邻频带泄漏，使得信号带宽内的干扰无法完全消除。

4.4 **移动性和动态环境**

+ **用户的移动性**：在蜂窝网络中，用户终端（例如手机）在系统内不断移动。移动性会导致信号强度的快速变化，特别是在通过不同传播路径或穿过阴影区域时，这种变化会导致短时衰落、信号掉线等情况。 + **动态环境变化**：无线环境随时间不断变化（例如车辆、行人、植被的变化等）。链路预算通常基于静态环境假设，但动态环境带来的实时变化会显著影响信号传播路径和强度，给链路预算的可靠性带来挑战。

4.5 **设备性能的限制**

+ **发射和接收设备的功率限制**：无线发射设备的功率通常受到限制，例如受到法规要求的限值。链路预算必须在功率限制内实现所需的覆盖范围和性能目标，这在较大覆盖范围或高损耗环境中较难实现。 + **天线增益的局限性**：高增益天线能有效集中信号并扩大覆盖范围，但其方向性限制了覆盖的灵活性。例如，在移动环境中，天线增益的方向性难以适应终端的不断移动，链路预算中只能采取折衷方法。

4.6 **频率资源的稀缺性和管理**

+ **频谱资源受限**：频谱资源稀缺是所有无线系统面临的共性问题。特别是在城市区域，通信频段往往十分拥挤，不同运营商和应用的频率重叠导致的干扰控制需求大幅增加。这对链路预算设计提出了更高要求，需要更多的干扰余量和频率重用技术。 + **频谱管理法规的限制**：许多国家对无线频谱的使用有严格规定，特别是发射功率和频段分配等方面的限制。链路预算需在频谱管理框架内完成，这对设计的灵活性和系统性能提出限制。

5. 高级技术

5.1 **自适应技术**

5.1.1 **自适应调制和编码（Adaptive Modulation and Coding, AMC）**

**定义**：是无线信道上采用的一种自适应的编码、调制技术，通过调整无线链路传输的调制方式与编码速率，来确保链路的传输质量。

自适应信道编码技术：信道编码就是通过插入大量的冗余比特来达到对传输数据的检错和纠错，冗余比特越多，检错和纠错的能力越强，自适应信道编码就是根据信道的状态，选择不同的编码技术，选择添加不同长度的冗余技术。

自适应调制技术：调制是把二进制比特映射成特定的子载波的幅度和相位的过程，调制的阶数越高，单个子载波传递的比特数就越多，在带宽一定的情况下，传输的总的比特就越多。自适应调制技术就是根据信道的状态，选择不同的调制技术。

5.1.2 **自适应天线技术**

+ **概述**：能够自动将天线最大辐射方向对准对所需电台而将天线方向图的波瓣零位对准干扰电台的一种自动抗干扰天线。 + **优点**：提高了信噪比（SNR），减少了干扰，增加了系统容量和信号覆盖。尤其在干扰源较多、环境复杂的场景下，自适应天线能有效提高通信质量。 +

5.2 **多输入多输出系统****（Multiple-Input Multiple-Output, MIMO）**

**概述**：MIMO利用多个天线在发射端和接收端同时传输和接收信号，从而增强信号的传输速率和可靠性。通过空间复用和分集等方式，MIMO系统可以在不增加带宽的情况下提高系统吞吐量。

优点：MIMO有效对抗多径效应引起的衰落问题，提高系统的频谱效率和数据传输速率，成为LTE、5G等高速移动通信系统的关键技术。

演变过程：

空间分集

空间分集技术的思路是制作同一个数据流的不同版本，分别在不同的天线进行编码、调制，然后发送。这个数据流可以是原来要发送的数据流，也可以是原始数据流经过一定的数学变换后形成的新数据流。

接收机利用空间均衡器分离接收信号，然后解调、解码，将同一数据流的不同接收信号合并，恢复出原始信号。空间分集技术可以更可靠地传输数据。

空间分集有效提升了数据传输的可靠性，适用于传输距离长，速率要求不高的场景。

空分复用

空分复用技术是指将需要传送的数据分为多个数据流，分别通过不同的天线进行编码、调制，然后进行传输，从而提高系统的传输速率。天线之间相互独立，一个天线相当于一个独立的信道，接收机利用空间均衡器分离接收信号，然后解调、解码，将几个数据流合并，恢复出原始信号。

空分复用有效提升了数据传输的速率，适用于传输距离短，速率要求高的场景。

**MIMO进化：**Massive MIMO

传统的MIMO通常有2天线、4天线、8天线，Massive MIMO的天线数量可以超过100个。

Massive MIMO系统可以控制每一个天线单元发射（或接收）信号的相位和信号幅度，通过对多个天线单元进行调节，产生具有指向性的波束。

可以使无线信号能量在手机位置形成电磁波的叠加，从而提高接收信号强度。

当天线振子数量足够多时，Massive MIMO能够打破空间的限制。

32T32R和64T64R的Massive MIMO天线阵列，可以实现水平和垂直方向上的3D波束赋型，进而有效增强对高层住宅的覆盖。（ Transmitters, T .Receivers, R）

5.3 **与人工智能结合**

在链路预算与系统设计中，**人工智能（AI）技术**越来越多地被用于优化无线通信网络的性能，提高链路预算的精度并提升系统设计的自动化水平。

5.3.1 **基于AI的信道状态信息（CSI）预测**

**应用**：在无线通信中，精确的信道状态信息（CSI）对于链路预算和资源分配至关重要。AI技术，特别是深度学习，可以通过学习历史信道数据，预测未来的信道状态，从而为动态频谱分配、自适应调制编码（AMC）和功率控制提供支持。

参考：论文《Deep Learning for Massive MIMO CSI Feedback》

利用深度学习技术开发了 CsiNet，一种新颖的 CSI传感和恢复机制，从训练样本中学习有效使用通道结构。CsiNet 学习从 CSI 到接近最佳数量的表示（或码字）的转换，以及从码字到 CSI 的逆转换。我们进行实验以证明，与现有的基于压缩传感 （CS） 的方法相比，CsiNet 可以以显着提高的重建质量恢复 CSI。

5.3.2 **波束赋形优化中的AI应用**

**应用**：在Massive MIMO和波束赋形技术中，AI算法可以帮助基站实时选择最佳的波束方向和形状，从而减少信道衰落和干扰。

《A Review of the State of the Art and Future Challenges of Deep Learning-Based Beamforming》

参考：论文《Artificial-Intelligence-Enhanced Beamforming for Power-Efficient User Targeting in 5G Networks using Reinforcement Learning》通过结合强化学习 （RL） 和自适应信号处理，该系统以最低的功耗特征实现对用户的最佳波束成形。该系统从基站 （BS） 开始，基站 （BS） 进行全向扫描，以识别波束并将其引导至具有最低功率特征的用户设备 （UE），从而优化网络的性能和效率。使用 28 GHz 的统一线性阵列 （ULA） 和 QAM 调制进行大量模拟以验证该过程，人工智能算法动态调整波束成形权重，然后将其应用于合成用户信号以模拟真实世界条件。通过误码率 （BER）、吞吐量、到达角 （AOA）、到达方向 （DOA） 和阵列响应指标验证的结果表明，人工智能驱动的方 法不仅可以降低功耗，还可以保持高精度的信号保真度。AI 的决策过程经过精确分析，表明它能够在存在噪声和干扰的情况下微调光束方向。该研究得出的结论是，基于 AI 的转向功率密集度最低的用户不仅可行，而且可以提高整体网络效率和可靠性。
