ESP8266墨水屏

记录一次墨水屏项目的开发过程

version : v1.0 「2022.7.14」 未添加新功能


author： Y.Z.T.

简介： 该项目是基于ESP8266开发的一款多功能墨水屏；图一乐，随便记录一下。

---

⭐️ 目录

一、开发过程及规划

​

1.1 项目来源

该项目是基于ESP8266开发的一款多功能墨水屏；

最初的项目开发来自笔者的几位同学，后因各种原因，笔者继承了该项目；因原项目已经拥有了相对完善的硬件方案，同时笔者的同学也

已经搭建并测试出一套行之有效的开发环境，故笔者自认只是在原有项目基础上进行优化和功能添加。

「当前是v1.0版本，仅在原项目基础上进行优化，还并未添加多少新的功能」

---

1.2 改进需求

笔者的同学已经做到了实现该墨水屏的基本功能，如天气时钟显示及SD卡读写与文件阅读等；但可能是因为赶进度，笔者在接手后发

现，有些地方还存在可以优化的地方。大致如下：

• 整个UI的设计稍显单调。
• 整个页面切换是程线性的，不够灵活。
• 网络连接是在代码层面进行更改，过于繁琐。

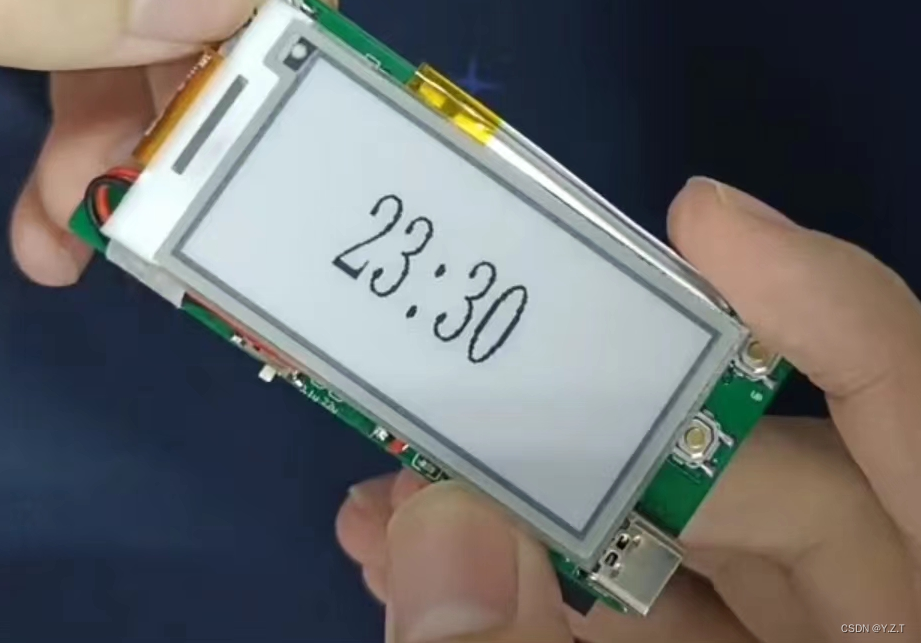

​ （图为原项目UI）

---

1.3 方案设计

针对前面提及的可优化方向，笔者开始着手进行相关的优化；

大致可以分成下列三个部分:

1.3.1 UI设计

1.3.1.1 优化方向

笔者发现原UI基本上只有文字的描述，且很多地方留有大片的空白；在感官上，笔者主观地认为稍微显得有些单调。

故笔者认为在UI层面可以优化的方向大致有以下两点：

• 其一： 可以考虑在文字的基础上增加图像符号的描述，可能会比单纯文字表达效果好一些。

• 其二：可以尝试在整个屏幕空白的地方，填充进一些比较小的状态显示；例如：时间显示、网络显示、电量显示等。

---

1.3.1.2 UI方案

在经过一段时间的UI布局尝试后，笔者最终决定将整个UI划分为大致三个板块：

• 其一：最左边的图标或logo显示，醒目且清楚的表示当前页面的功能
• 其二：是最下面的备注显示，通过小字文字的显示，对每个页面的按键操作进行简单的说明。
• 其三：右边板块作为功能的选择板块，进行功能的选择和进入。

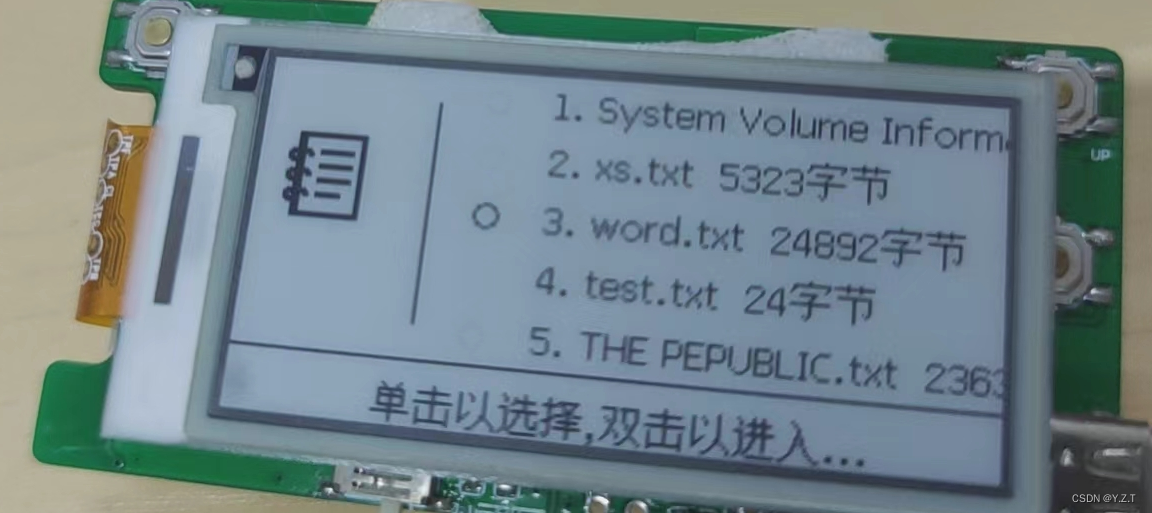

​ （图为阅读页面UI）

---

1.3.2 菜单设计

因为原项目是通过线性的方式进行界面的切换，笔者认为不够灵活；故考虑采用多级菜单的方式，进行功能的切换。

1.3.2.1 设计方向

笔者认为，多级菜单本质就是多线程，多状态；

故设计方向可以分成几个：

1. 采用操作系统的多线程管理。
2. 采用有限状态机（FSM）进行多状态的切换。
3. 其他的方式，如遍历的方式等。

(因本项目采用的主控是ESP8266，本身硬件外设条件是比较匮乏的；而且在这种相对较小型的项目中使用操作系统，实在是没必要，徒增项目的复杂度，故最终还是采用**有限状态机**的方式来对项目进行管理)

---

1.3.2.2 最终方案

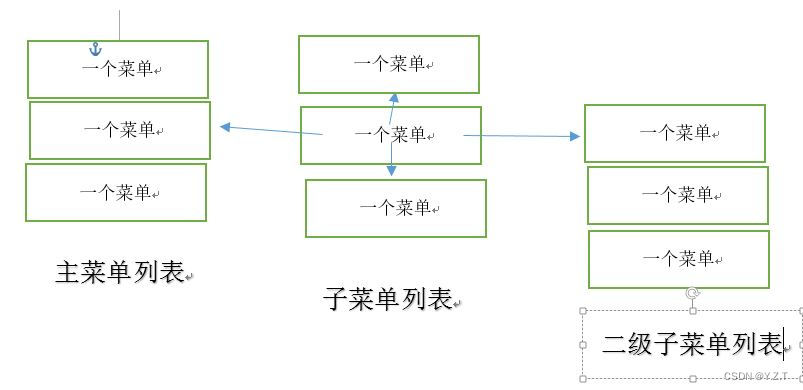

用状态机来设计多级菜单，也有着多种方式；比如常见的直接定义好菜单和子菜单的索引

例如：

为了方便后续维护，功能添加等，笔者最终选择了 「基于事件的表驱动菜单框架的设计方法」

「具体的代码实现在这里不详叙，详见下面的嵌入式设计部分」

---

1.3.3 网络设计

原项目是通过在代码层面，定义好网络的ssid和password，并使得在开机的时候自动连接。

笔者认为，这样做适用性和泛用性太差，且修改繁琐，故弃用。

1.3.3.1 方案设计

这部分的设计，笔者本想直接套用市面上主流的方案，（即扫描附近网络，选择网络，输入密码以连接）。但最终发现，在本项目只有两

个有效功能按键的情况下，进行按键密码输入实在过于麻烦和繁琐。

因为笔者同时参加过RM的比赛，其中裁判系统的 主控模块 也是需要连接网络来与服务器进行通信；同样功能按键不足，主控模块选择以默认密码来连接网络，（即使用一个专用网络，将密码设置为“12345678”来连接）；

故笔者借鉴这一设计，最终方案为：

（通过扫描附近网络，选择网络以进行连接，通过建立一个密码库储存常用密码，只要密码是其中一个即可成功连接）

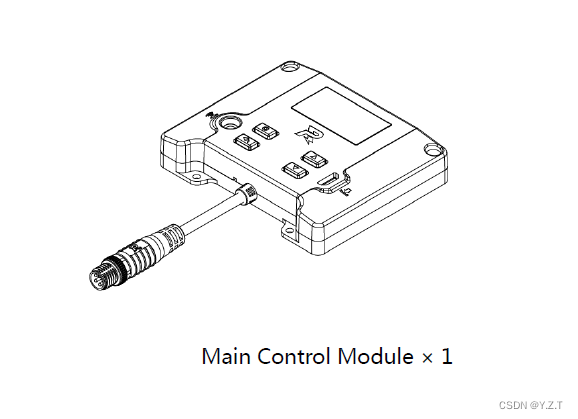

​ （图为DJI的裁判系统主控模块）

---

1.4 开发规划

由于是第一次接触ESP8266的开发，为减少试错成本，降低开发中无所谓的时间浪费，故做出下列大致的开发流程规划。

1.4.1 积累知识，查阅资料。

由于笔者之前并未接触过ESP8266的开发，且关于Arduino平台的开发也只局限在简单的地方，并未进行任何的相关项目开发。

因为在Arduino平台开发有一个很大的好处就是，它有很多官方的开源库可以进行调用，基本上为你做好了了硬件层、驱动层的相关代码

封装，我们只需要调用对应的API接口; 我们只专注于应用层的代码开发，能大大提高开发的速度。

故笔者首先就去查阅了相关封装库的对应函数接口说明，如SD卡的驱动库、WiFi支持库等；并做好了相关笔记，方便后续开发。

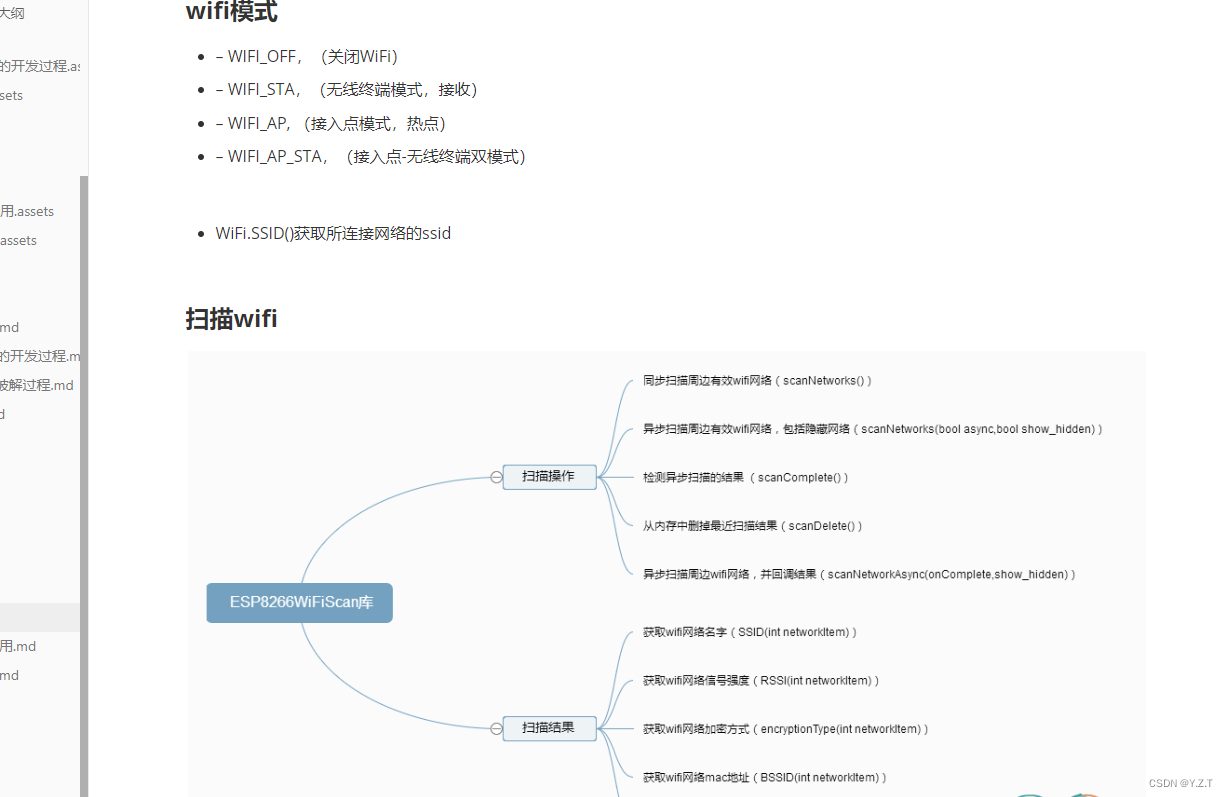

​ （图为笔者的部分笔记内容）

---

1.4.2 技术验证

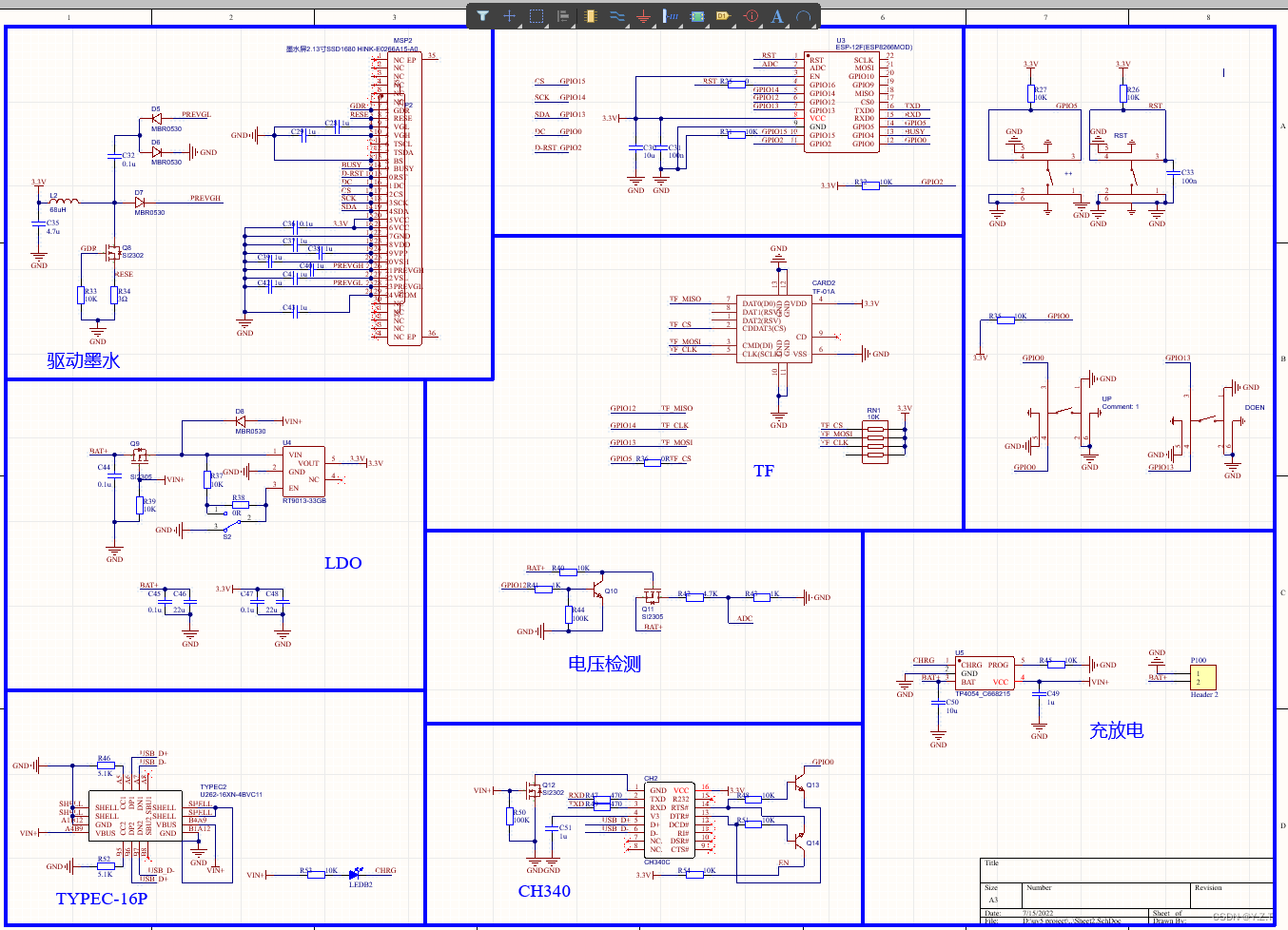

​ 在笔者的一位同学帮忙焊好PCB板子后，笔者进行各部分外设的调试测试至稳定可靠且互相解耦，这样可以确保硬件和软件解耦，避免

PCB和软件一起搞最后bug在哪都不知道。

1.4.3 代码框架设计

​ 在完成对硬件的测试之后，就是着手对代码框架的设计，对于一个好的嵌入式项目；一定是要有一个好的代码框架，这样会有利于后续

的代码维护，不然代码量一大，很容易就演变为”屎山“。

这里笔者针对新增加的功能，进行模块化设计和分层设计，封装成不同的文件。

例如：菜单设计部分主要大致分成2个部分：

menu.c/h

（这部分主要是为菜单框架定义了主要的结构体，枚举类型，和相关的进程函数等）

menu_ui.c/h

（这部分主要提供具体的UI绘制，针对本项目进行针对特点功能的实现）

1.4.4 完善代码功能

在完成对代码框架的构建后，就是进行具体代码的填充和测试完善。

---

1.4.5 实际测试和优化

在完成全部的代码设计后，就是多做测试，测试系统的稳定性。对笔者来说，平时打比赛的时候，一般都是只有30%的时间用于代码，其余时间都是用于上车实际

测试，并不断修复发现的问题和添加需要的其他功能

二、嵌入式代码设计

2.1 主控选型

​ 本项目由于需要连接网络，且有考虑进行物联网和网页连接开发等功能。

• 首先考虑支持WIFI功能，可选的大概有STM32系列外带WIFI模块、ESP32系列、ESP8266系列。

• 其次考虑开发难度和开发周期，选择对这方面支持更好的ESP系列。

• 最后选择了更便宜的ESP8266作为该项目的主控。

(esp8266是成本极低且具有完整TCP/IP协议栈的Wi-Fi控制芯片，能很好的适配项目的开发需求)。

---

2.2 技术验证部分

这部分主要对应*「1.4.2」*部分内容，测试了工程开发环境；和所有要用到的外设，例如：墨水屏、按键、SD卡等。

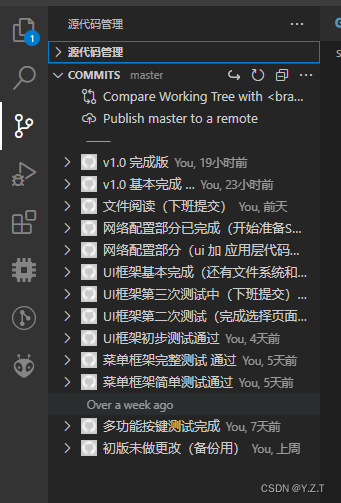

​ （图为笔者的开发环境）

开发环境

主要选用：VScode（代码编辑） + PlatformIO（用于跨平台的开发环境和统一的编译下载） + git（进行代码版本管理）

---

2.3 实际工程代码

实际工程代码这里，主要介绍笔者在项目中用到的 「基于事件的表驱动菜单框架的设计方法」，其余部分均为针对该项目的实际应用层代码和具体UI绘制，感觉不具备适用性，所以不多赘述。

2.3.1 设计目标

在初设计代码框架的时候，要明白自己想要达成什么样的效果；

例如笔者的目标如下图所示：

​ （图为菜单框架即状态转换图）

（如上图所示：笔者的需求是，能灵活实现各级菜单的跳转）

---

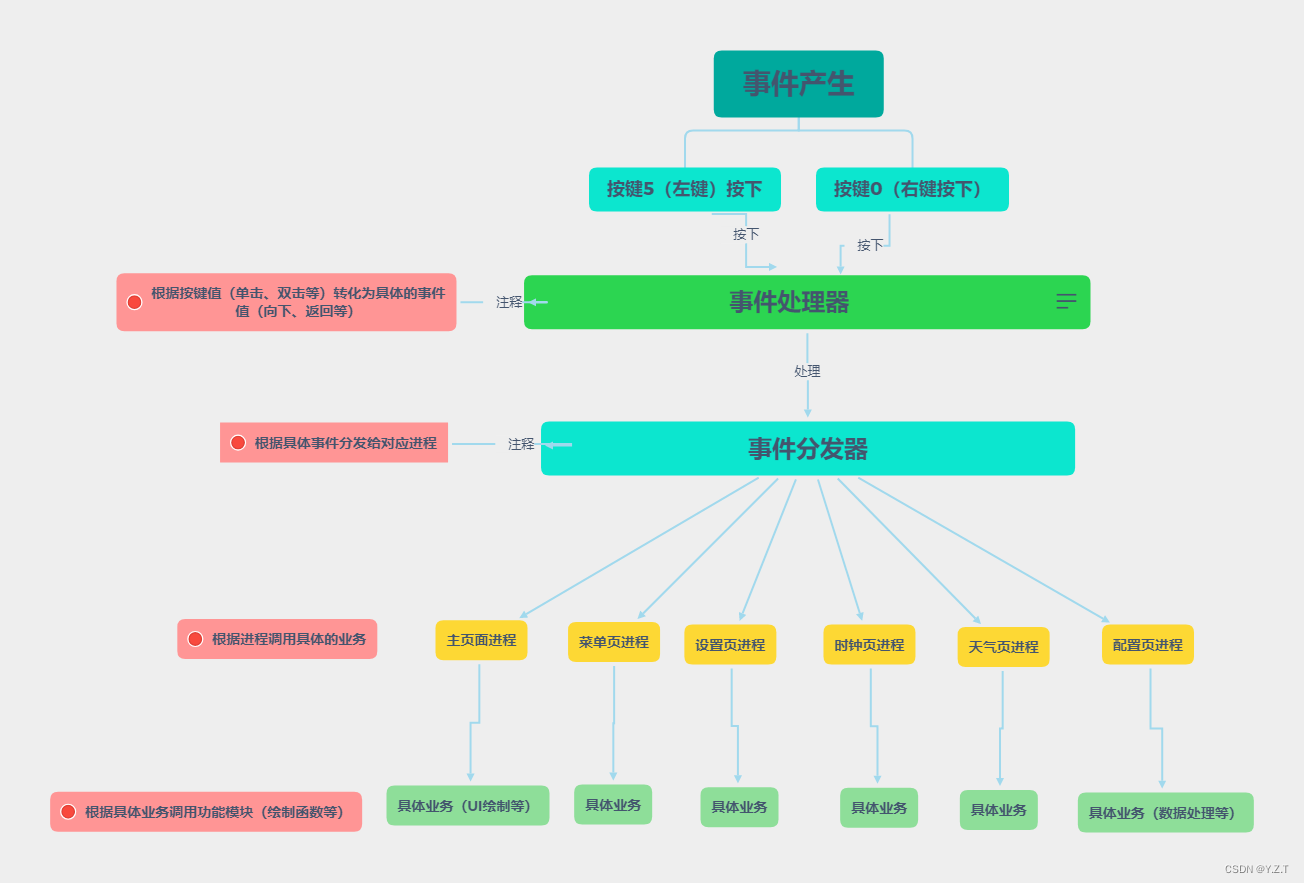

2.3.2 整体软件设计框架

---

2.3.3 代码部分

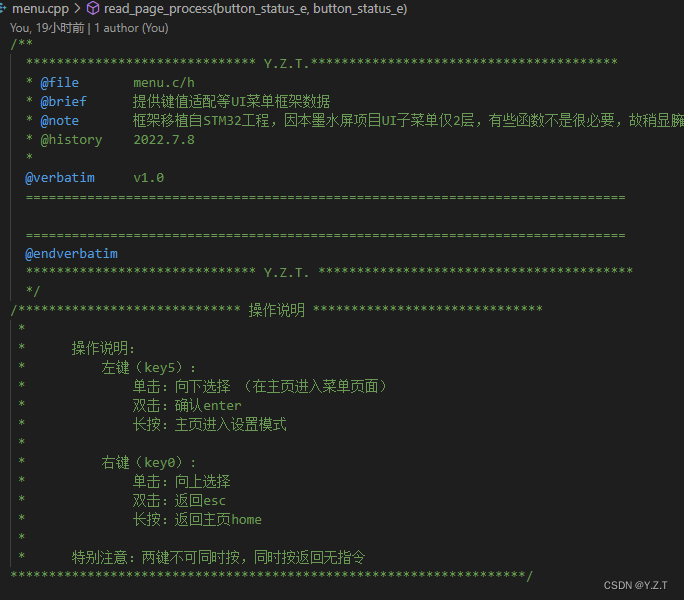

menu.c

核心代码：

#include "menu.h"
#include <Arduino.h>
#include "menu_ui.h"
#include "main.h"

// 定义菜单索引变量
Key_Index sub_index;
uint8_t  page_current_sta = 1;		//当前页码
static uint8_t flie_current_num = 0;		// 当前书籍编号

static key_value_e Key5Value_transition_function(button_status_e button5, button_status_e button0);
void Menu_Select_Item(menu_i32 current_index, button_status_e Key5Value, button_status_e Key0Value);
uint8_t ui_loging_flag = 0;				//将ui加载标志位置0，表示允许加载ui


//菜单操作表定义
static OP_MENU_PAGE g_opStruct[] =
	{
		{MAIN_PAGE, main_page_process},
		{CLOCK_PAGE, clock_page_process},
		{WEATHER_PAGE, weather_page_process},
		{CONFIGURATION_PAGE, configuration_page_process},
		{READ_PAGE, read_page_process},
		{GAME_PAGE, game_page_process},
		{SETTING_PAGE, setting_page_process},
		{SELECT_PAGE, select_page_process},
		{LANGUAGE_PAGE, language_page_process},
		{WORD_PAGE, word_page_process},
		{BOOK_PAGE, book_page_process}
	};


//跳转到表所对应的页面
static int JUMP_Table(menu_i32 op, button_status_e Key5Value, button_status_e Key0Value)
{
	if (op >= sizeof(g_opStruct) / sizeof(g_opStruct[0]) || op < 0) // 判断该页面是否在表内（1~ 7 ）
	{
		Serial.println("unknow operate!");
		return -1;
	}
	g_opStruct[op].opfun(Key5Value, Key0Value); // 执行操作
	return 0;
}

//菜单选择项
void Menu_Select_Item(menu_i32 current_index, button_status_e Key5Value, button_status_e Key0Value)
{
	JUMP_Table(current_index, Key5Value, Key0Value);
}

/**
 * @brief
 * @param[in]   Key5Value ： 左键key5键值（左） ； Key0Value（右）
 * @retval      在loop函数调用
 * @attention
 */
void Menu_Select_main(button_status_e Key5Value, button_status_e Key0Value)
{
	Enter_Page(sub_index.Current_Page, Key5Value, Key0Value);
}

/**
 * @brief       左键值转换，从具体的按键如（单击，双击转换成每个页面的对应功能）
 * @param[in]   button5 (左)
 * @retval
 * @attention
 */
static key_value_e Key5Value_transition_function(button_status_e button5, button_status_e button0)
{
	button_status_e button_CS = button_none;

	if		(button5 != button_none && button0 == button_none) 		button_CS = button5;
	else if (button5 == button_none && button0 != button_none)		button_CS = button0;
	else															button_CS = button_none;

	switch (button_CS)
	{

	/**************** 左按键对应键值 *******************/
	// key5 短按一下向下
	case button_click:
	{
		Serial.println("KEY_dowm");
		return KEY_dowm;
		break;
	}
	// key5 短按2下确定
	case button_doubleclick:
	{
		Serial.println("KEY_enter");
		return KEY_enter;
		break;
	}

	// key5 长按进入设置模式
	case button_longPressStop:
	{
		Serial.println("KEY_setting");
		return KEY_setting;
		break;
	}

	/**************** 右按键对应键值 *******************/

	// key0 长按返回主页面
	case button_longPressStart2:
	{
		Serial.println("KEY_home");
		return KEY_home;
		break;
	}

	// key0 短按向上
	case button_click2:
	{
		Serial.println("KEY_up");
		return KEY_up;
		break;
	}

	// key0 短按2下返回
	case button_doubleclick2:
	{
		Serial.println("KEY_esc");
		return KEY_esc;
		break;
	}
	default:
		break;
	}

	return KEY_none;
}


uint8_t return_UI_loging_flag(void)
{
	return ui_loging_flag;
}

/************************************************************************************************************************************/
/*********************************************************** 进程处理 **********************************************************/
/************************************************************************************************************************************/

/**
 * @brief       主页面处理
 * @param[in]   KeyValue ： 键值
 * @retval      none
 * @attention
 */
void main_page_process(button_status_e Key5Value, button_status_e Key0Value)
{
	RTC_get_data_count++;    // 计数增加，超过一定值重新更新数据
	main_page_ui_process(0);
	switch (Key5Value)
	{
	// 单击进入菜单选择
	case button_click:
	{
		// 进入选择界面
		ui_loging_flag = 0;     // 当按键按下时，将ui加载标志位置0，表示允许加载ui
		Enter_Page(SELECT_PAGE, Key5Value, Key0Value);
		break;
	}

	// 长按进入设置模式
	case button_longPressStart:
	{
		ui_loging_flag = 0;     // 当按键按下时，将ui加载标志位置0，表示允许加载ui
		Enter_Page(SETTING_PAGE, Key5Value, Key0Value);
		break;
	}

	default:
		break;
	}
}


/**
 * @brief       菜单页面处理
 * @param[in]   KeyValue ： 键值
 * @retval      none
 * @attention
 */
void select_page_process(button_status_e Key5Value, button_status_e Key0Value)
{
	select_page_ui_process();

	switch (Key5Value_transition_function(Key5Value, Key0Value))
	{
	case KEY_dowm:
	{
		// 临界条件判断
		(sub_index.select_current_index < 5) ? (sub_index.select_current_index++) : (sub_index.select_current_index = 1);
		display_pninter(sub_index.select_current_index);			// 指针显示
		Serial.println("down to choose");
		Serial.println(sub_index.select_current_index);
		break;
	}

	case KEY_up:
	{
        // 临界条件判断
		(sub_index.select_current_index > 1) ? (sub_index.select_current_index--) : (sub_index.select_current_index = 5)  ;
		display_pninter(sub_index.select_current_index);			// 指针显示
		Serial.println("up to choose");
		Serial.println(sub_index.select_current_index);
		//main_page_ui_process(sub_index.main_current_index);    // 具体的UI绘制
		break ;
	}
	case KEY_enter:
	{
		Serial.println("Enter the choice");
		Serial.println((sub_index.select_current_index));
		ui_loging_flag = 0;     // 当按键按下时，将ui加载标志位置0，表示允许加载ui
		Enter_Page(sub_index.select_current_index, button_none, button_none);
		break;
	}

	case KEY_home:
	{
		ui_loging_flag = 0;
		Enter_Page(MAIN_PAGE,button_none,button_none);
	//	Enter_Page(sub_index.setting_current_index, Key5Value, Key0Value);
		break;
	}

	case KEY_esc:
	{	//返回上一页
		ui_loging_flag = 0;     // 当按键按下时，将ui加载标志位置0，表示允许加载ui
		Enter_Page(MAIN_PAGE,button_none,button_none);
		break;
	}
	default:
		break;
	}
}

// ......其他进程代码

---

menu.h

/**
  ****************************** Y.Z.T.****************************************
  * @file       menu.c/h
  * @brief      提供键值适配等UI菜单框架数据
  * @note
  * @history    2022.7.8
  *
  @verbatim     v1.0
  ==============================================================================

  ==============================================================================
  @endverbatim
  ****************************** Y.Z.T. *****************************************
  */

#ifndef __MENU_H
#define __MENU_H

#include "bsp_button.h"

extern uint8_t ui_loging_flag;
// 对应数据类型定义
typedef unsigned int   menu_u32;
typedef unsigned short menu_u16;
typedef unsigned char  menu_u8;

typedef int menu_i32 ;
typedef short menu_s16 ;
typedef char menu_s8 ;


// 键值定义枚举
typedef enum
{
    KEY_none  = 0,
	  KEY_enter,          // 确定
    KEY_esc,            // 返回
    KEY_up,             // 向上
    KEY_dowm,           // 向下
    KEY_home,           // home键
    KEY_setting,        // 设置键
    KEY_game_lift,      // 左转
    KEY_game_right,     // 右转

}key_value_e;

// 各界面索引，子菜单
typedef struct Menu_Key_Index
{
	menu_u8 main_current_index ;
	menu_u8 setting_current_index ;
	menu_u8 select_current_index ;
  menu_u8 language_current_index;
  menu_u8 configuration_current_index;
  menu_u8 read_current_index;

	menu_u8 Current_Page ;      // 当前页面
}Key_Index;


extern Key_Index sub_index ;

typedef void (*menu_op_func)(button_status_e , button_status_e);

typedef struct OP_STRUCT
{
	int op_menu ; 				//操作菜单
	menu_op_func opfun ;	//操作方法
}OP_MENU_PAGE;

/*当前菜单*/
typedef enum
{
	MAIN_PAGE = 0,          // 主页面
	CLOCK_PAGE,             // 时钟状态
	WEATHER_PAGE,           // 天气状态
	CONFIGURATION_PAGE,     // 配置状态
	READ_PAGE,              // 阅读状态
	GAME_PAGE,              // 游戏状态 （以上是select下的子表单）
  SETTING_PAGE,           // 设置模式（main下的子表单）
	SELECT_PAGE,						// 菜单    （main下的子表单）
  LANGUAGE_PAGE,          // 语言设置（setting下的子表单）
  WORD_PAGE,              // 字号设置（setting下的子表单）
  BOOK_PAGE,              // 书籍页面（read下的子表单）

}OP_PAGE;



void Menu_Select_Item(menu_i32 current_index, button_status_e Key5Value , button_status_e Key0Value);

/******************* 进程处理 *********************/

void select_page_process(button_status_e Key5Value , button_status_e Key0Value);
void main_page_process(button_status_e Key5Value , button_status_e Key0Value);
void clock_page_process(button_status_e Key5Value , button_status_e Key0Value);
void weather_page_process(button_status_e Key5Value , button_status_e Key0Value);
void configuration_page_process(button_status_e Key5Value , button_status_e Key0Value);
void read_page_process(button_status_e Key5Value , button_status_e Key0Value);
void game_page_process(button_status_e Key5Value , button_status_e Key0Value);
void setting_page_process(button_status_e Key5Value , button_status_e Key0Value);
void Menu_Select_main(button_status_e Key5Value , button_status_e Key0Value);
void language_page_process(button_status_e Key5Value, button_status_e Key0Value);
void word_page_process(button_status_e Key5Value, button_status_e Key0Value);
void book_page_process(button_status_e Key5Value, button_status_e Key0Value);

uint8_t return_UI_loging_flag(void);
uint8_t return_flie_current_num(void);





#endif

---

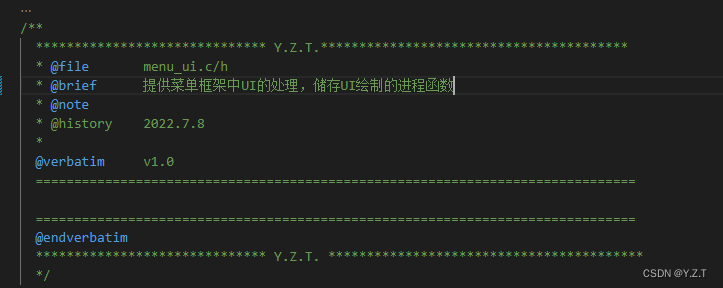

menu_ui.c

/**
  ****************************** Y.Z.T.****************************************
  * @file       menu_ui.c/h
  * @brief      提供菜单框架中UI的处理，储存UI绘制的进程函数
  * @note
  * @history    2022.7.8
  *
  @verbatim     v1.0
  ==============================================================================

  ==============================================================================
  @endverbatim
  ****************************** Y.Z.T. *****************************************
  */
#include "menu_ui.h"
#include "main.h"
#include "GxEPD2_BW.h"
#include "Display_setup.h"


//主菜单初始化
void Menu_Main_Init(void)
{
	Serial.println("home status");

	sub_index.main_current_index = 0;
	sub_index.setting_current_index = 8;
	sub_index.select_current_index = 1;
	sub_index.language_current_index = 2;
	sub_index.configuration_current_index = 20;
	sub_index.read_current_index = 30;				// 不想跟指针索引重合

	sub_index.Current_Page = MAIN_PAGE;

  	display.fillScreen(baise);  // 填充屏幕
	display.drawInvertedBitmap(50, 3, Bitmap_m, 45, 45, heise);
   BW_refresh();          //黑白刷新一次



	//.....刷新回主页面的UI和状态(等待添加初始化菜单)
}

//进入相应的页面
void Enter_Page(menu_i32 index, button_status_e Key5Value , button_status_e Key0Value)
{

	sub_index.Current_Page = index;
	switch (sub_index.Current_Page)
	{
		//进入主页面
	case MAIN_PAGE:
	{
		Menu_Select_Item(MAIN_PAGE, Key5Value,Key0Value);
		break;
	}
		// 进入时钟页面
	case CLOCK_PAGE:
	{
		Menu_Select_Item(CLOCK_PAGE,  Key5Value,Key0Value);
		break;
	}
		// 	进入天气界面
	case WEATHER_PAGE:
	{
		Menu_Select_Item(WEATHER_PAGE,  Key5Value,Key0Value);
		break;
	}
	//进入配置页面
	case CONFIGURATION_PAGE:
	{
		Menu_Select_Item(CONFIGURATION_PAGE,  Key5Value,Key0Value);
		break;
	}
	//进入阅读页面
	case READ_PAGE:
	{
		Menu_Select_Item(READ_PAGE,  Key5Value,Key0Value);
		break;
	}
	//进入游戏页面
	case GAME_PAGE:
	{
		Menu_Select_Item(GAME_PAGE,  Key5Value,Key0Value);
		break;
	}
	//进入设置页面
	case SETTING_PAGE:
	{
		Menu_Select_Item(SETTING_PAGE,  Key5Value,Key0Value);
		break;
	}
	//进入设置页面
	case SELECT_PAGE:
	{
		Menu_Select_Item(SELECT_PAGE,  Key5Value,Key0Value);
		break;
	}
	// 进入菜单页面
	case LANGUAGE_PAGE:
	{
		Menu_Select_Item(LANGUAGE_PAGE,  Key5Value, Key0Value);
		break;
	}
	// 进入菜单页面
	case WORD_PAGE:
	{
		Menu_Select_Item(WORD_PAGE,  Key5Value, Key0Value);
		break;
	}

	case BOOK_PAGE:
	{
		Menu_Select_Item(BOOK_PAGE,  Key5Value, Key0Value);
		break;
	}
	// 否则返回主页面
	default:
	{	Menu_Select_Item(MAIN_PAGE, Key5Value,Key0Value);
		break;
	}
	}
}

/********************************************************************/
/**************************** UI 业务代码 ****************************/
/********************************************************************/

//主页面UI处理
void main_page_ui_process(menu_u8 index)
{
	if(ui_loging_flag == 0)		// 允许ui加载
	{
		//BW_refresh();          //黑白刷新一次
		GetData();
		BW_refresh();          //黑白刷新一次

		display_main_home("单击以进入菜单...","Click to enter the menu...");

		ui_loging_flag = 1;
	}

	if(RTC_get_data_count > 0xFFFFF)		// 更新数据
	{
		RTC_get_data_count = 0;
		RTC_re_count++;
		Get_clock_data();
		display_main_home_dynamic_UI();    // 动态UI更新时间显示
	}
}


//天气页面UI处理
void weather_page_ui_process(void)
{
	if(ui_loging_flag == 0)			// 放里面只获取一次 ，不会动态更新
	{
		GetData();
		//BW_refresh();          //黑白刷新一次
		BW_refresh();
		get_time_weather();  //如果wifi_flag 为1，则可以刷新时间和天气

		ui_loging_flag = 1;
	}


}


// ....................其他业务代码

---

menu_ui.h

/**
  ****************************** Y.Z.T.****************************************
  * @file       menu_ui.c/h
  * @brief      提供菜单框架中UI的处理
  * @note
  * @history    2022.7.8
  *
  @verbatim     v1.0
  ==============================================================================

  ==============================================================================
  @endverbatim
  ****************************** Y.Z.T. *****************************************
  */
#ifndef __MENU_UI_H
#define __MENU_UI_H

#include "menu.h"
#include <Arduino.h>

void Menu_Main_Init(void);

void Enter_Page(menu_i32 index, button_status_e Key5Value, button_status_e Key0Value);

void main_page_ui_process(menu_u8 index);
void weather_page_ui_process(void);
void clock_page_ui_process(void);
void select_page_ui_process(void);
void setting_page_ui_process(void);
void language_page_ui_process(void);
void word_page_ui_process(void);
void configuration_page_ui_process(void);
void read_page_ui_process(void);
void book_page_ui_process(void);

三、硬件PCB设计

硬件设计部分由笔者的同学之前就完成了，笔者并未特别了解，故不多赘述。仅指出存在的问题。

（在此，感谢笔者的同学之前的工作）

3.1原理图

---

3.2 存在的问题

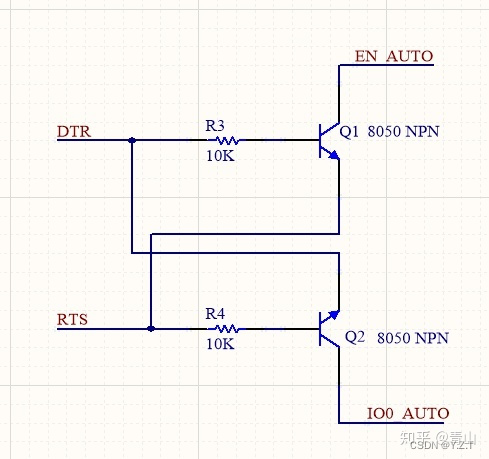

3.2.1 下载电路

该项目的pcb并未设计自动下载电路，只是在IO0上放置一个开关，用于模拟时序。导致在下载的时候，会稍微麻烦和浪费时间一些。

​ （图为下载电路图）

---

3.2.2 引脚共用

因为ESP8266引脚较少，导致以下两个问题：

• 屏幕刷新的DC引脚与按键0共用；（屏幕刷新时，按右键容易导致死机）

• SD卡的SC引脚与按键5共用（调用按键后必须卸载SD卡再挂载SD卡）

四、总结与展望

4.1 开发总结

在这次项目中，笔者主要收获就是将之前在开发STM32时初构的菜单框架成功用到了项目实践中；

接触了ESP8266的开发过程，不禁感慨，有完备的驱动库对开发来说确实是方便，不用手撸驱动，只用专注于应用层的代码，大大提高了开发效率。

总体来说，该项目是一个轻量级的项目, 而且笔者负责的部分实在不算多。

但前后也花了将近5天的时间，实在是过于墨迹了，以至于笔者到后面开发过程中，变得有些浮躁，也因此浪费了更多时间。

（ 实在是不应该 (:з」∠)_ ）

---

4.2 展望

其实在【v1.0】版本开发结束后，笔者有很多功能还没有实现（比如连接网页，开发一个适合在墨水屏上的小游戏等等）。

因为接下来笔者还要进行备赛，故该项目先搁置，希望能在【v2.0】版本完善当前bug，添加更多功能。

4.3 致谢

在这里再次感谢笔者的同学，感谢他们之前的工作，为笔者搭建了好的开发平台，开发工作才能顺利完成 。
