Keil 调试汇总

ARM- MDK 调试汇总

version : v1.0 「2022.7.25」 第一版赶在回家前写出来的，可能存在问题，或链接视频失效什么的


author： Y.Z.T.

摘要： 汇总在使用keil的过程中的一些调试方法

简介：

1️⃣前几天看哈工程直播的时候，发现他们是用的Ozone进行开发，花了点时间去简单了解了一下；


2️⃣发现了Ozone的调试功能是比较强的，具备了一些keil所没有的功能（如：DebugSnapshot（快照功能））,所以谁比较闲可以试一下用（VSCode 编辑代码 + Keil 编译 + Ozone 调试）来开发。


3️⃣但更多的，我发现Ozone 有的功能keil也基本都有，虽然很多因为硬件限制而用不了；所以我打算汇总一下keil的调试技巧 ,毕竟keil本身的调试功能是非常强的，我们平时用的很多都是比较浅的


4️⃣ 本篇文章的内容来自笔者的调试经验及网络，受限于硬件笔者并未全部尝试过，仅意在抛砖引玉。借用蔡老板一句话： “不要老是说什么学这个没用，我用keil就行了，不要搞那种奇奇怪怪的开发方式，有些东西就是得尝试一下”

特别注意：本文档可能并不完善，欢迎各位进行补充。

👇相关代码、资料、本文档源文件已放入GitHub。需要修改的可以，自行下载源文件。

项目地址

---

---

⭐️ 目录

❗️ 前言

接下来的调试介绍大概分成以下几个部分：

• ​ 基础调试
• ​ 具体调试
• ⭐️ITM程序跟踪
• ​ 其他调试工具

测试环境

开发板： ACE实验室F4工程板 // 正点原子精英板 // ACE实验室H7通用板

主控芯片： STM32F407VET6 // STM32F103ZET6 // STM32H750VBT6

CPU： Cortex-M4 // Cortex-M3 // Cortex-M7

最高主频： 168MHZ // 72MHZ // 480MHZ

测试程序： [debug_testF407] / [debug_testH750_v1.3.5]

FreeRTOS版本： v10.3.1

FreeRTOS说明： FreeRTOS为STM32CubeMX配置的未修改版本。

开发平台： VSCODE、MDK-ARM

程序编辑： VSCODE

程序调试： MDK-ARM [ v 5.35.0.2]

调试设备： J-Link仿真器 ： [ACE - Sentry-哨兵]

​ CAN分析仪 ： CANalyest - III

​ DJI电池、C610电调、3508电机

---

1️⃣ 基础调试

本节的介绍都是比较基础的，写给22级或是一些刚接触MDK的；

你们会了的自己跳到后面部分去

👇 👇

传送门

---

1.1 keil5 进入调试

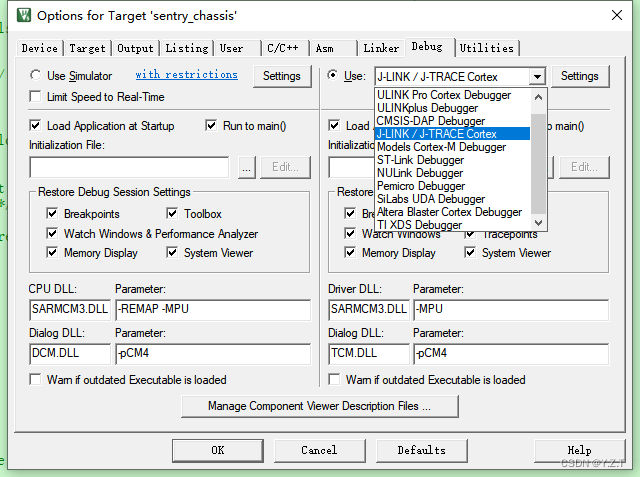

1.1.1 选择调试器

点击魔术棒 -> Debug

​ 这里我是用的J-Link所以选J-Link

---

1.1.2 配置调试器

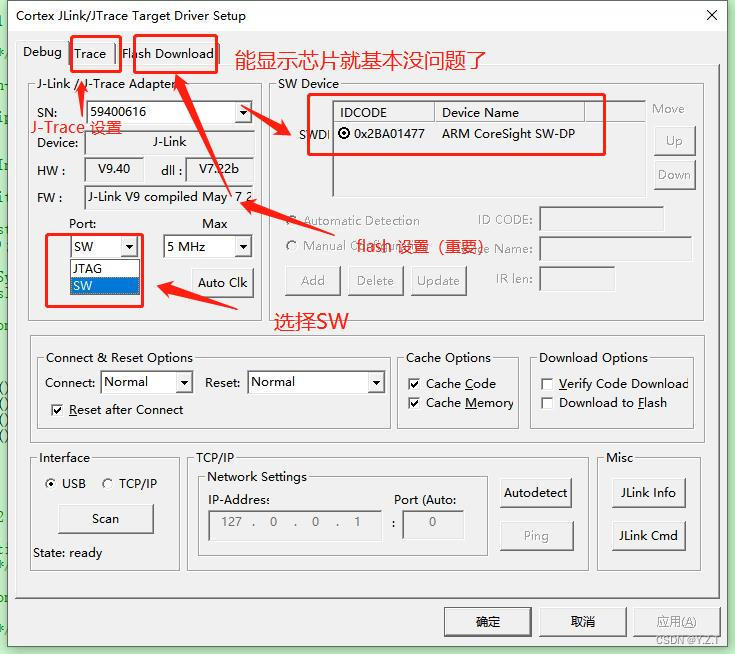

点击setting进入调速器的设置界面

大致介绍一下SW 和 JTAG的区别：

• SWD需要的线很少，仅需要双向数据线（SWDIO）、时钟线（SWCLK）、以及VCC和GND 四根线；
• 而且SWD在高速模式下更可靠，而且再增加一根线SWO后，可以使用ITM 在线调试，功能更加强大。
• JTAG接口一般可转接成SWD，通常能用JTAG的都能使用SWD， 除非是在调试带宽不够时，不能一般用SWD就够了

---

1.1.3 配置flash

点击flash Download

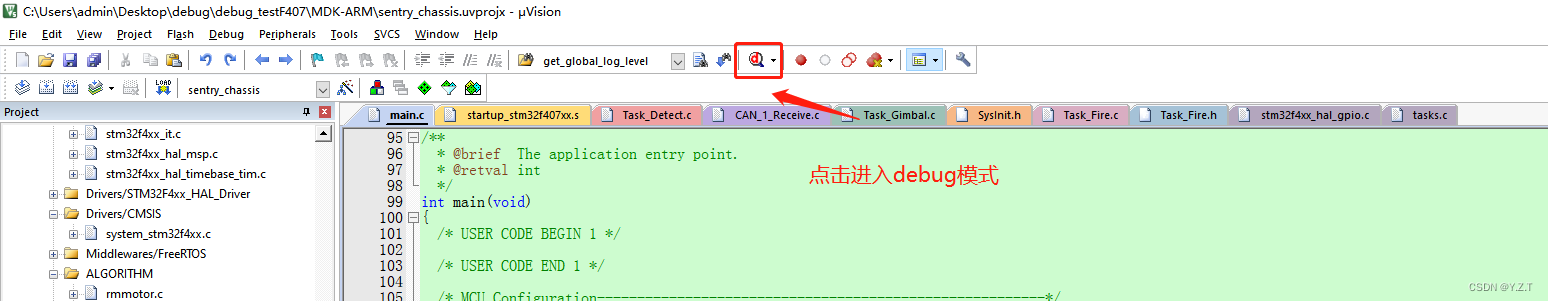

1.1.4 进入debug

---

1.2 调试窗口介绍

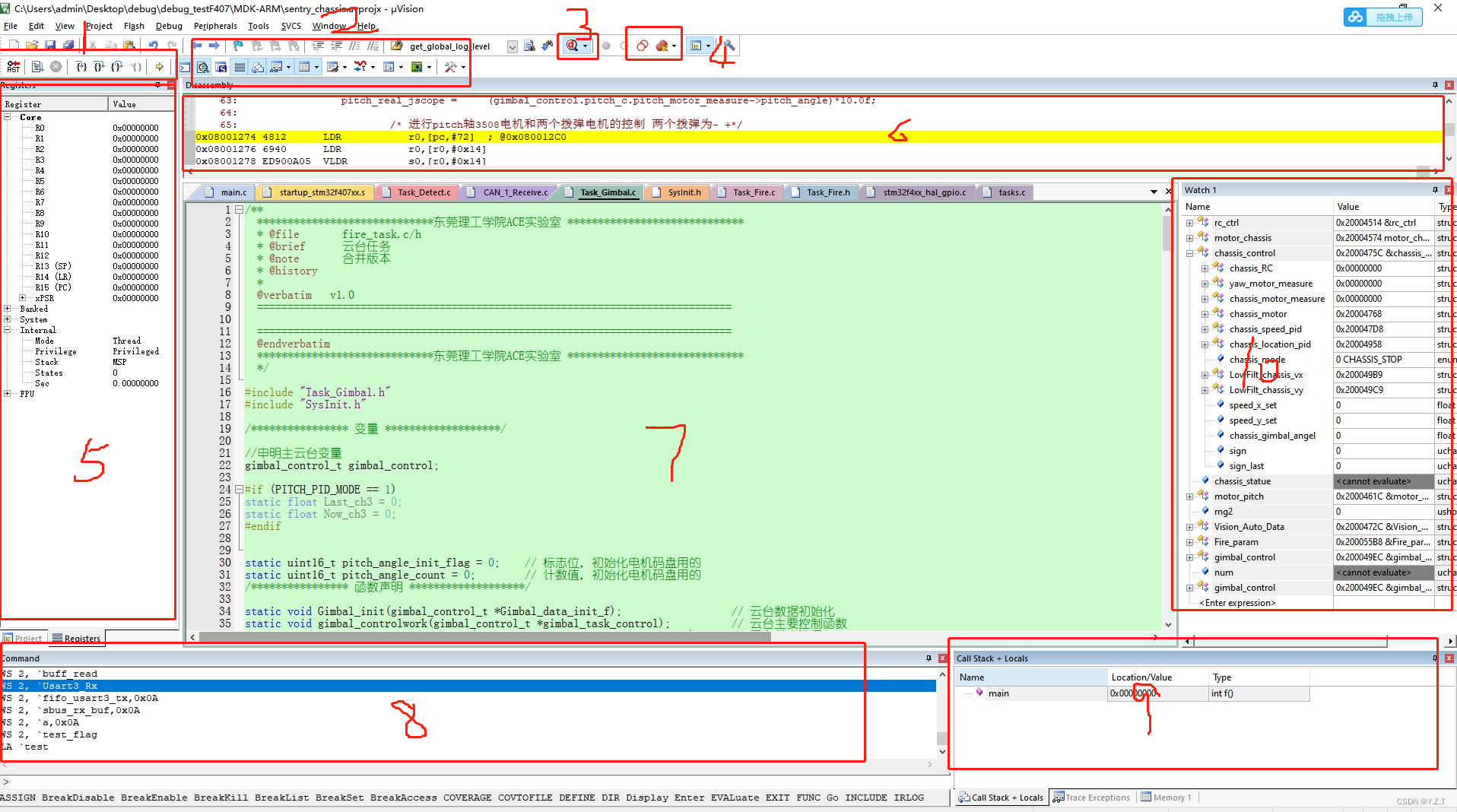

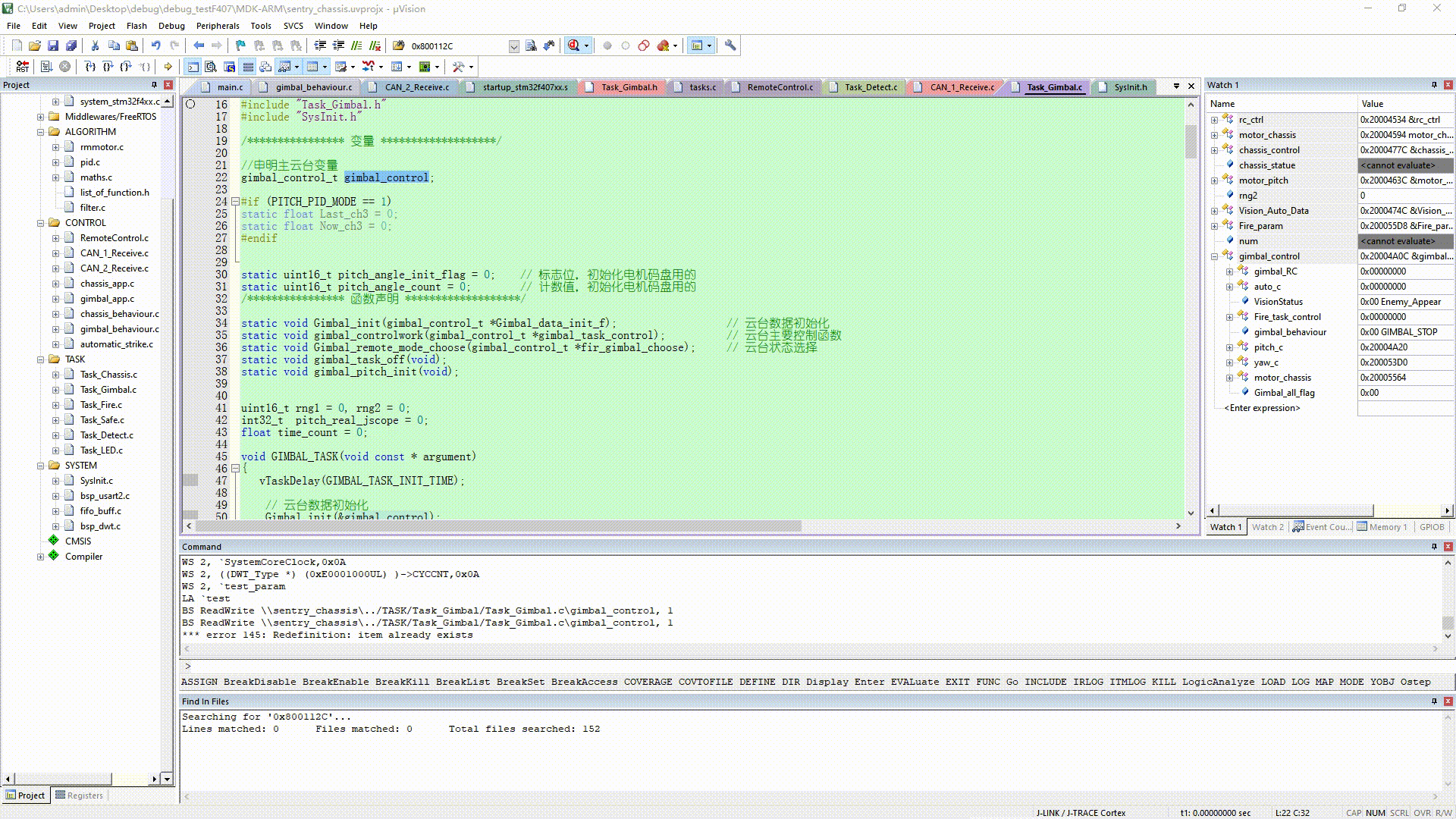

初始化后的默认调试窗口布局如下：

1️⃣调试操作栏

[复位|运行|停止|单步运行|单行运行|跳出函数体|运行到光标处|跳转PC指针]
调试时代码的运行操作在此设置

2️⃣主界面窗口设置

[命令行|反汇编窗口|符号窗口|内核寄存器|回调栈及局部变量|变量显示|内存窗口|虚拟串口|系统分析窗口|TRACE窗口|外设寄存器]

1. 命令行：调试操作命令及返回等消息在这里显示，也可以直接在这里操作执行一些语法命令，如断点打开关闭显示等。
2. 反汇编窗口：C/C++编写的代码转换为汇编语言，此窗口与代码窗口同步滚动，但并不是代码执行时的顺序(可能是编译的顺序🤔)
3. **符号窗口：**编译后所有的函数变量及类型均在此，可通过这里查看有没有编译某些变量
4. **内核寄存器：**显示内核先关的寄存器数值
5. **回调部变量：**当调试时停留在断点时，这里会显示函数的调用关系，以及压进的变量值，这个一般和断点配合反推异常调用以及查看局部变量无需使用变量查看串口
6. 变量显示：用于查看单片机中某个变量的值，一般多用于查看全局变量以及外设寄存器数值、表达式显示变量，也可直接操作变量值。 (相当于直接改变内存🤔)
7. **内存窗口：**显示内存地址以及地址处内存的数据，一般可查看变量以及寄存器数据、函数地址等
8. **虚拟串口窗口：**通过调试查看的串口，一些需要重定向才能使用。(也可用ITM_SendChar(ch)函数，详见ITM )
9. 系统分析窗口：这里有一些代码分析的高级功能，用的最多的是软件逻辑分析仪的功能。(可用作简易示波器，和显示变量波形）

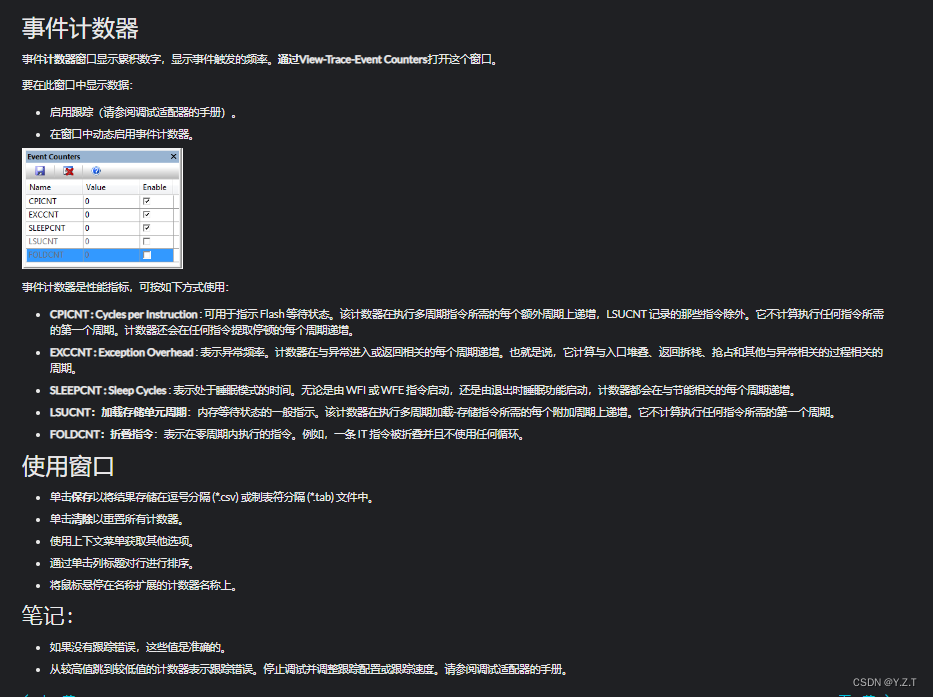

10. trace窗口： 与代码跟踪有关，相对高级的功能下面有介绍ITM ，具体可参考keil5的帮助文档。
11. 外设寄存器窗口：比较常用，用来查看你打开的串口/spi/can/Tim/rcc等等寄存器的内容,当然也可直接修改操作寄存器。

3️⃣在线调试启动/关闭

4️⃣断点设置 设置、取消、关闭、删除所有断点等操作。
5️⃣内核寄存器窗口
6️⃣C代码对应的汇编程序窗口 注意代码左侧灰色部分代码已编译部分，可设置断点(此部分可以查看代码是否编译或者是否被编辑器优化)

7️⃣ C/C++代码窗口
8️⃣Command窗口 调试命令行，可通过设置命令执行所有调试操作，如断点设置、变量寄存器访问、数据转换、基本计算等功能
9️⃣回调栈及局部变量窗口

🔟 用于查看单片机中某个变量的值，一般多用于查看全局变量以及外设寄存器数值、表达式显示变量，也可直接操作变量值。 (相当于直接改变内存)

(👇更多的可以参考一下这篇文章)

keil 基础调试

---

1.3 基本调试操作

1.3.1 全速运行、打断点、查看变量

1.3.2 复位、停止程序

1.3.3 单行/单步运行

---

2️⃣ 具体调试

2.1 寄存器直接操作

2.1.1 中断控制器

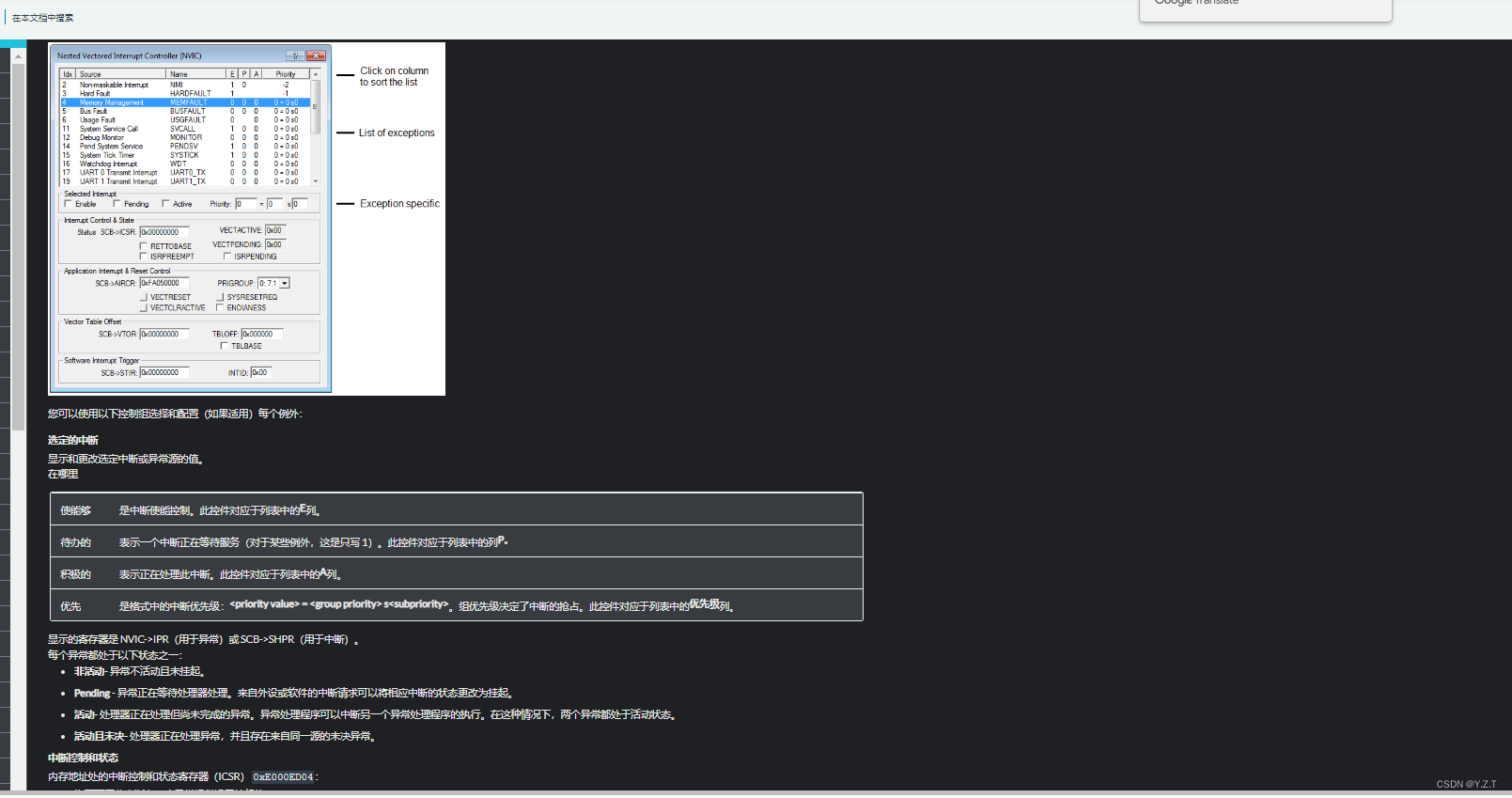

嵌套向量中断控制器 (NVIC) 对话框（适用于 Cortex-M3、Cortex-M4 和 Cortex-M7 内核）显示所有异常的状态。对于每个异常，对话框都会显示编号、来源、名称、状态和优先级。

2.1.1.1 官方文档

官方文档指出我们可以选定指定中断，并控制改变异常的状态

（👇感兴趣的可以看一下官方文档）

官方文档

2.1.1.3 中断控制器介绍

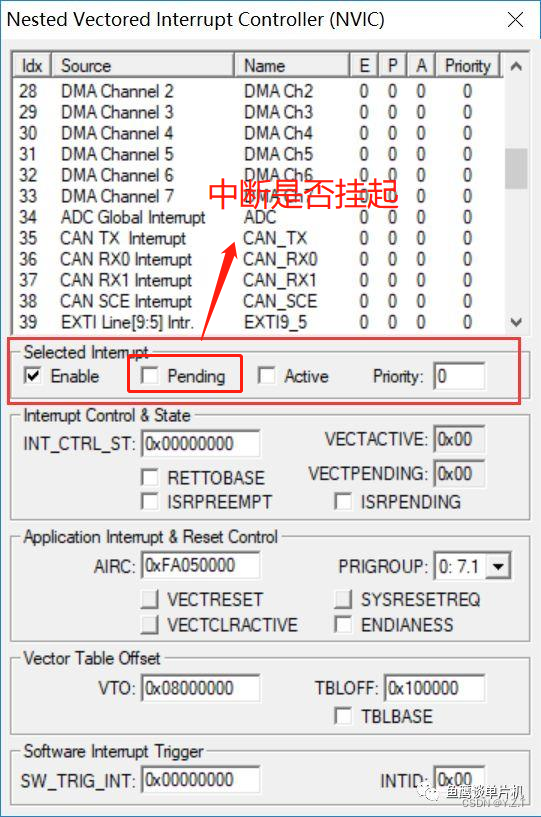

你的中断设置的优先级是多少，是否开启了，是否挂起了，是否处于活动状态，在这里一目了然。

假如你想要让程序尽快进入中断程序运行，只要勾选挂起选项，这样程序运行后马上就能到中断处理函数中执行了。

当然这里只是简单介绍，具体内容可以自己去看文档

（👇感兴趣的可以看一下官方文档）

官方文档

---

2.1.1.2 开启方法

---

2.1.2 外设寄存器查看

2.1.2.1 开启方法

在systemview window 窗口可以查看各个外设的寄存器值

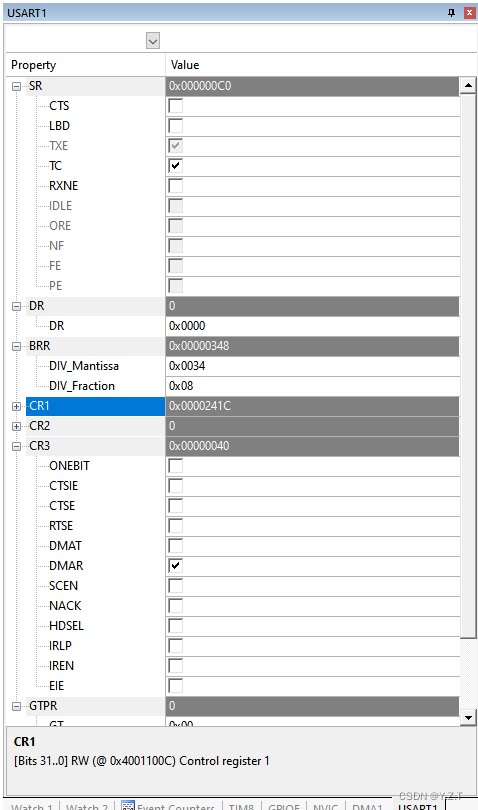

2.1.2.2 外设寄存器查看

图中示例了串口1的寄存器查看，同样的中断设置/时钟分频/定时器均可通过此查看。甚至可以通过数据的变动与否判断外设是否正常打开。

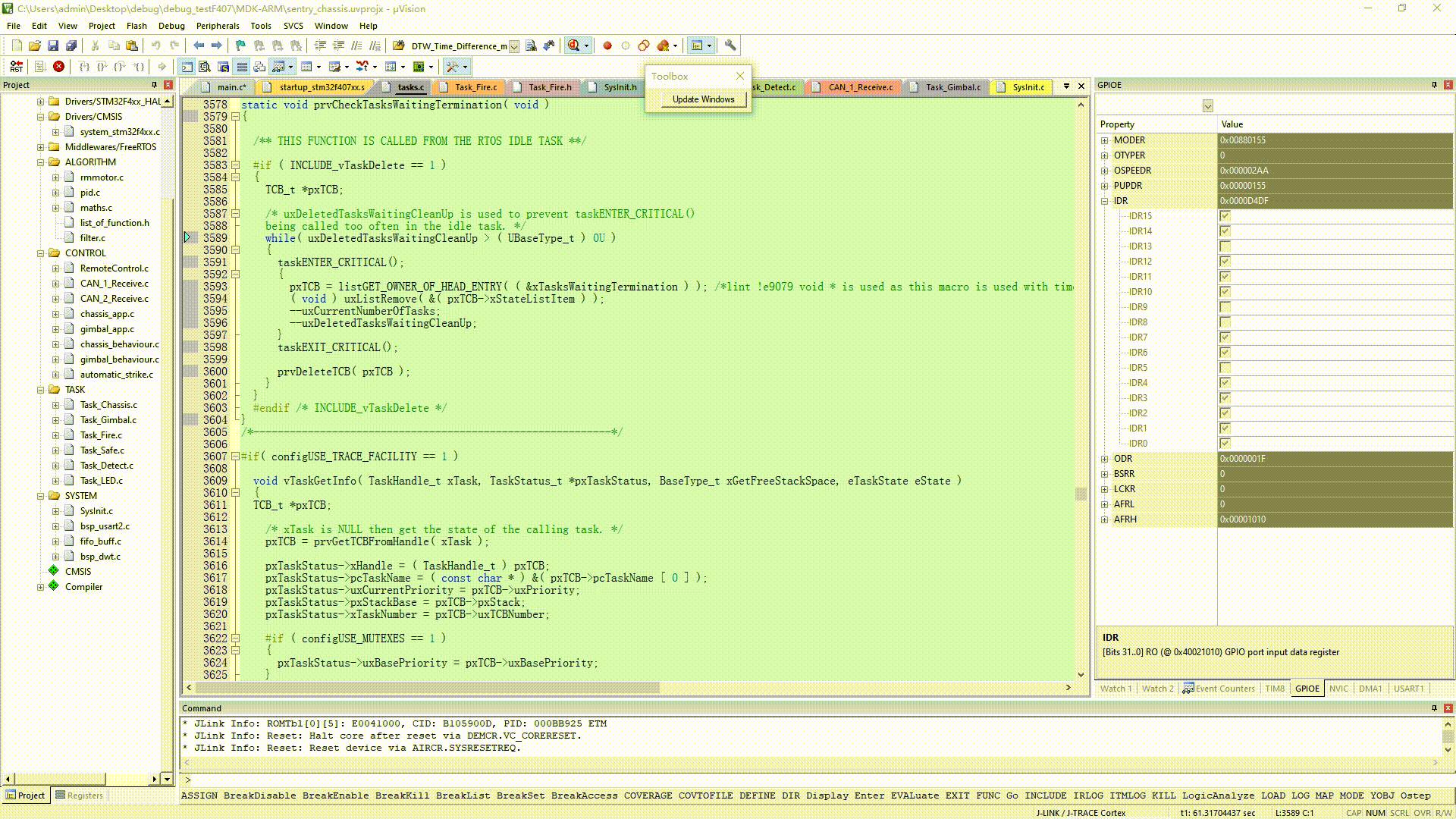

2.1.2.3 直接修改寄存器值

可通过在外设寄存器窗口，直接修改寄存器的值，以控制寄存器

视频中，可以看到，通过控制TIM8的CCR寄存器，来改变PWM的占空比。

2.1.2.4 输出IO控制

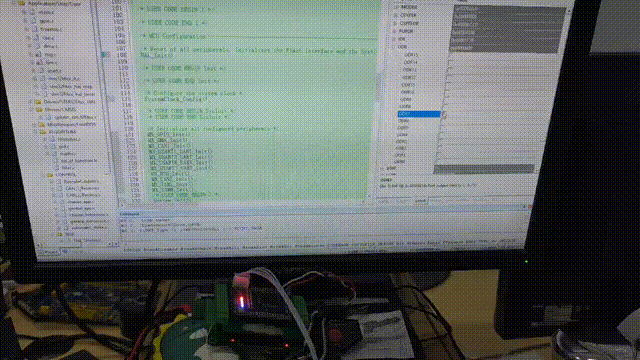

可以通过控制GPIO的ODR寄存器

2.1.2.5 输入IO检测

当某个单片机IO口设置为输入时，可直接通过输入寄存器查看电平状态即使代码处于断点停止状态也可以查看(断点停止有时需要手动点击toolbox中的更新窗口按钮)，在项目中可用来检测外部开关信号等省去了万用表测电压。

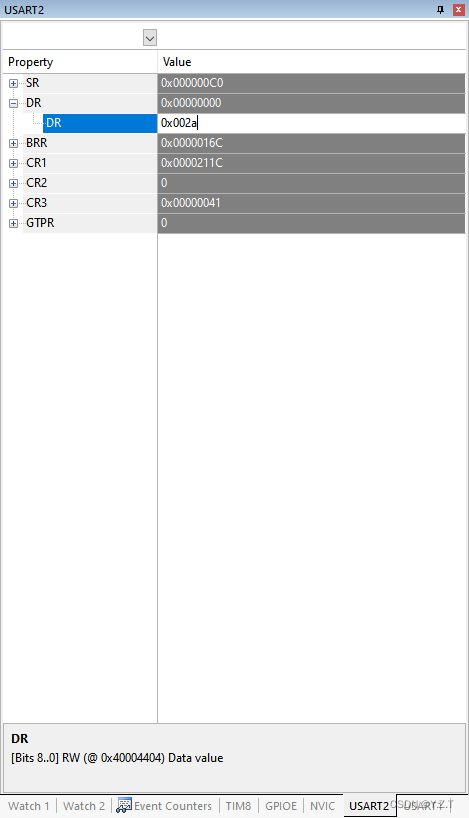

2.1.2.6 直接控制串口输出

通过直接修改串口的数据寄存器来进行操作

类似直接通过寄存器来进行调试还有很多示例，这里仅演示其中几种，有其他比较有用的也欢迎补充。

---

2.2 测量某段代码运行时间

方法比较多， 如利用系统内核计算（dwt）、利用其它工具如Systemview 、利用断点等

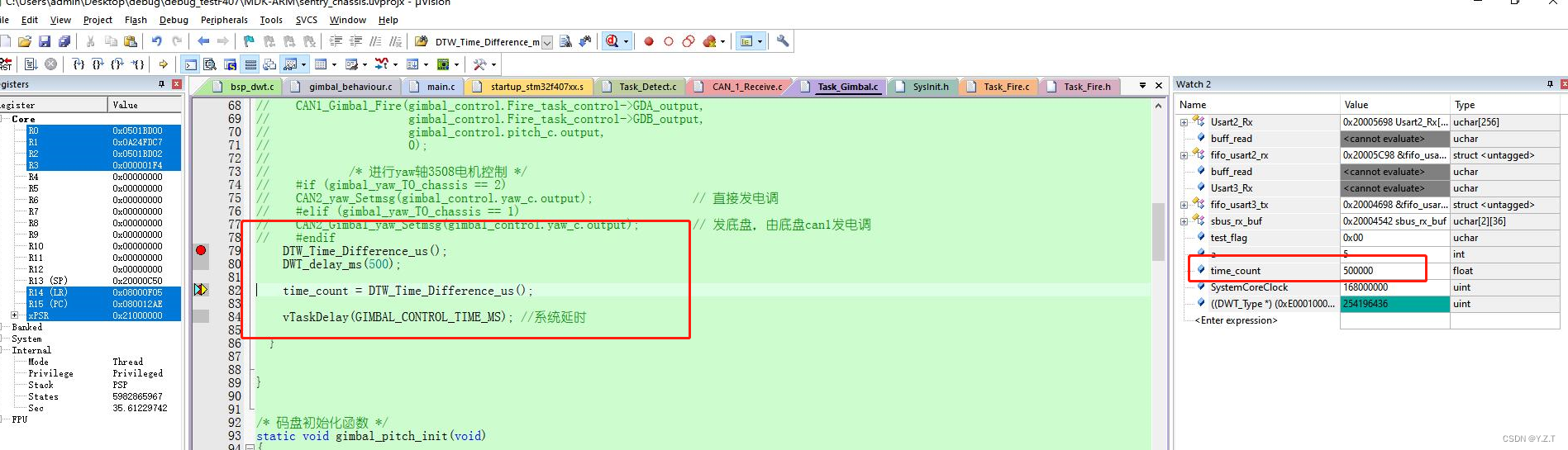

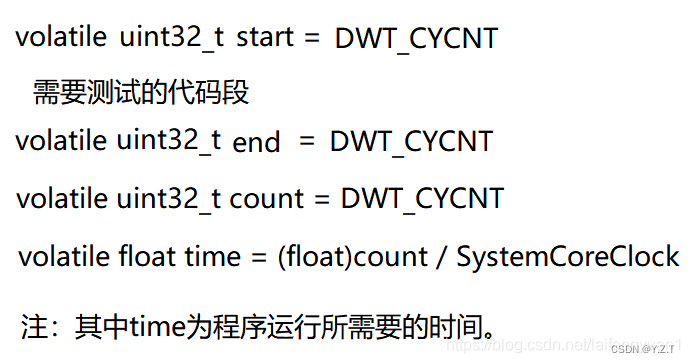

2.2.1 利用内核计数（dwt）

原理

如：

//测试代码运行时间（加在被测代码块之后）
float DTW_Time_Difference_ms(void)
{
  static uint32_t old_counter;
  uint32_t counter,couter_current;
  couter_current = DWT_get_time();
  if(couter_current > old_counter)
    counter = couter_current - old_counter;
  else
    counter = couter_current + 0XFFFFFFFF - old_counter;
  old_counter = couter_current;
  return (counter / (SystemCoreClock/1000));
}

/*********************************************************/
{
DTW_Time_Difference_ms();
... 被测代码

time = DTW_Time_Difference_ms();
}

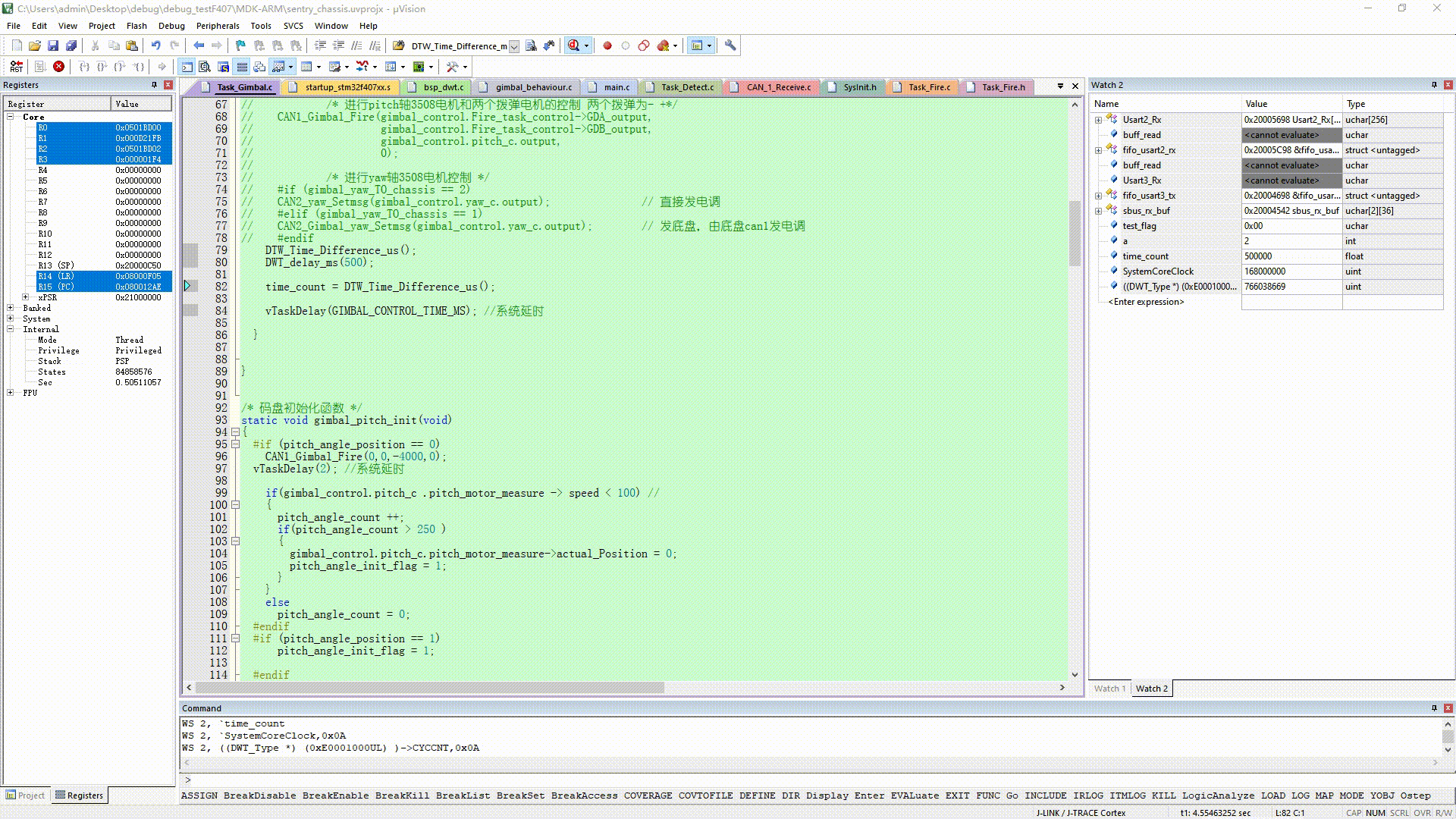

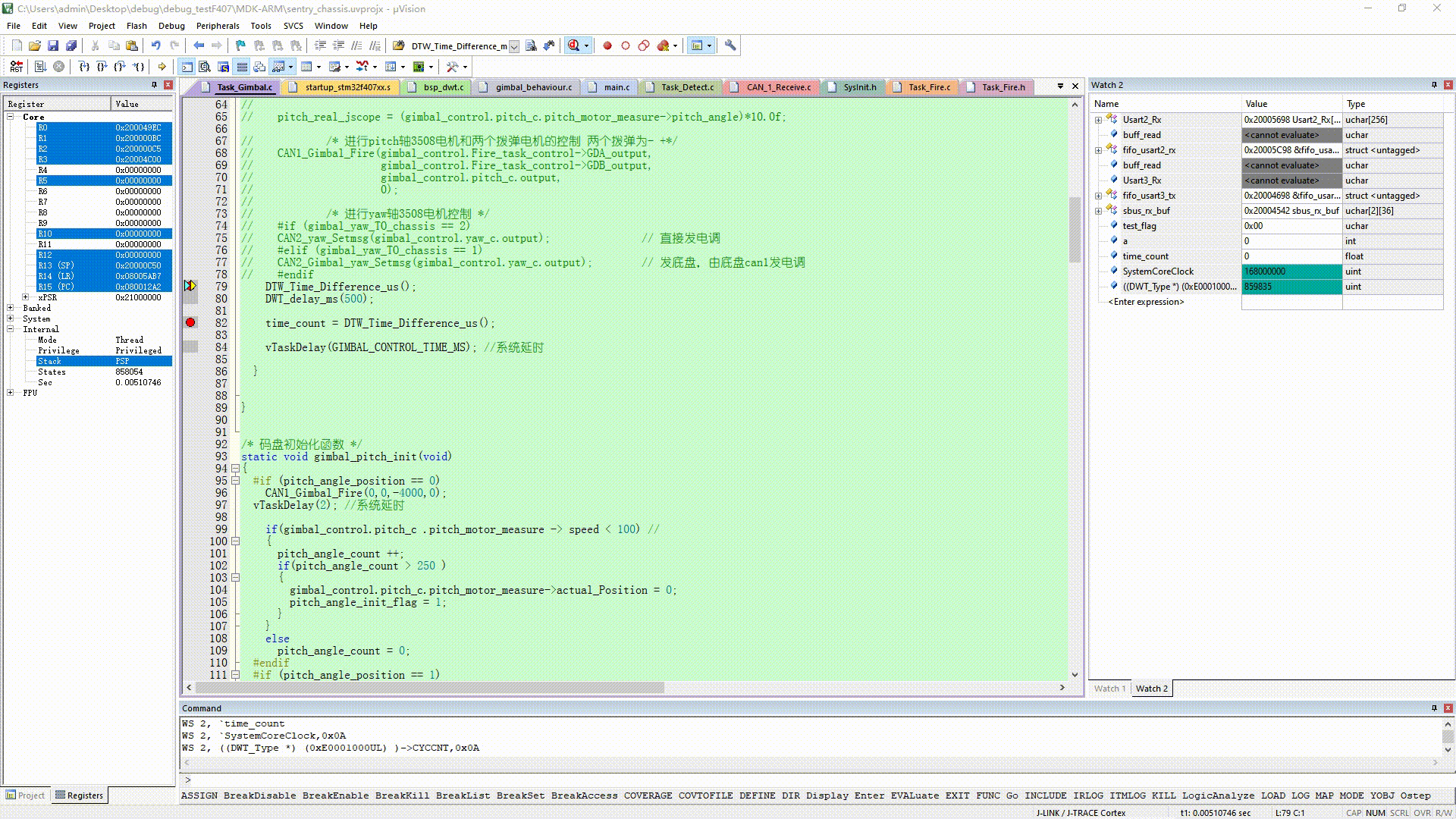

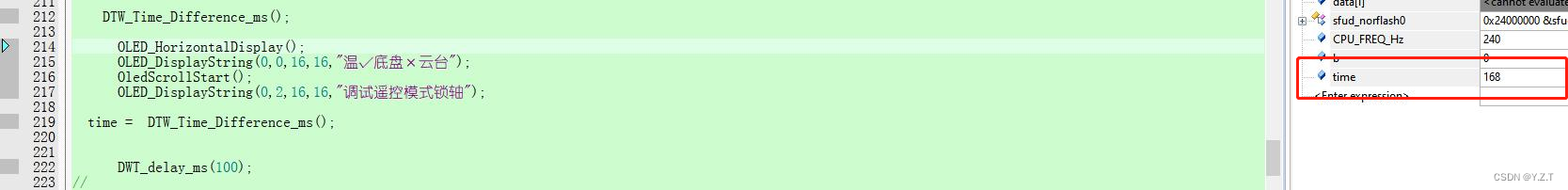

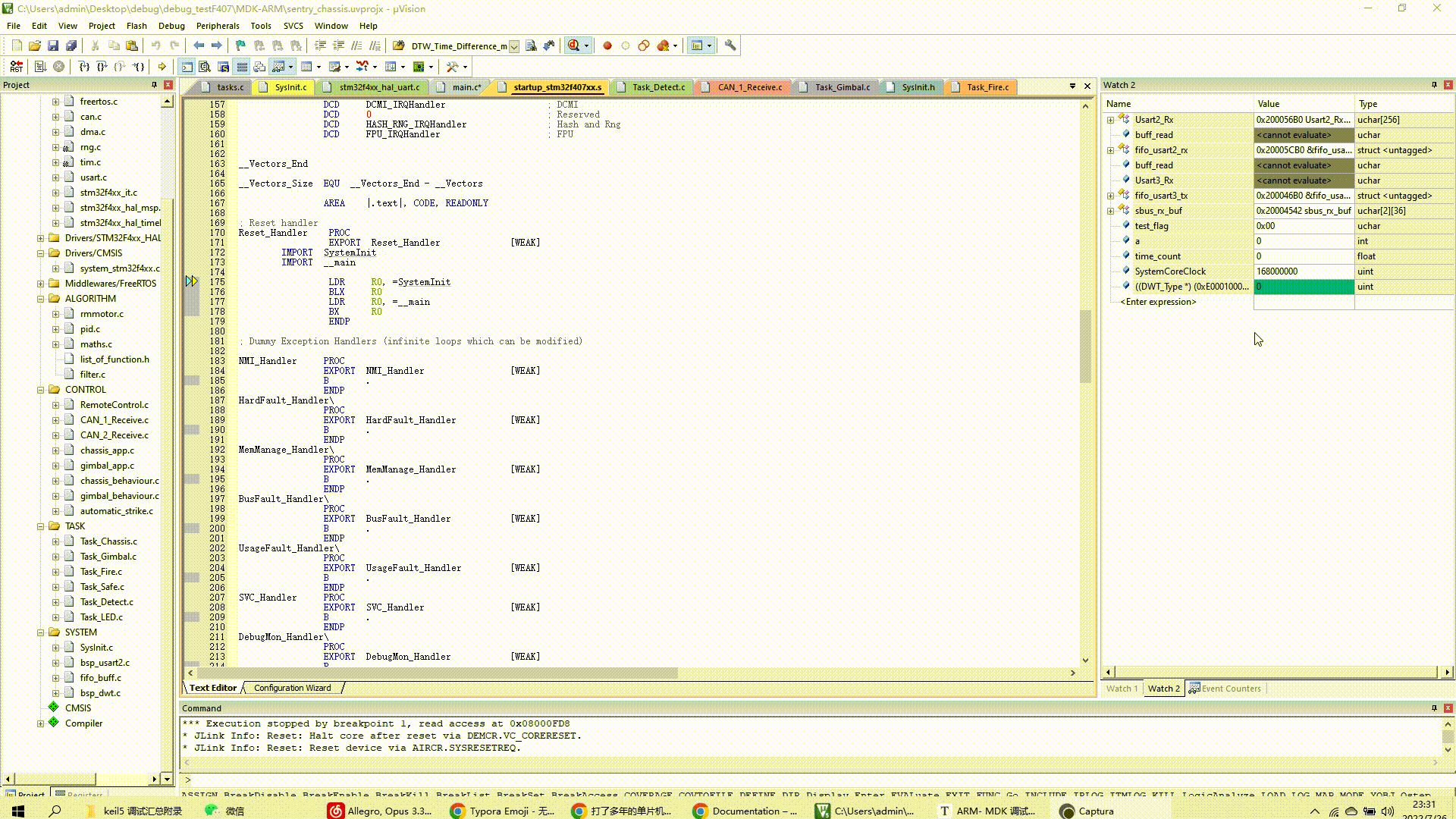

运行结果

可以看到基本能实现US级的 测量

---

2.2.2 利用断点时间测量

该方法也是基于基于内核时钟，进行计数测量的，经过笔者的测试，在大部分情况下，精度都是非常高的

2.2.2.1 前置步骤

要用到断点，也即是keil本身来获取准确时间，需要先进行Trace功能的配置

（👇具体配置见下文）

Trace 配置

2.2.2.2 测量前置

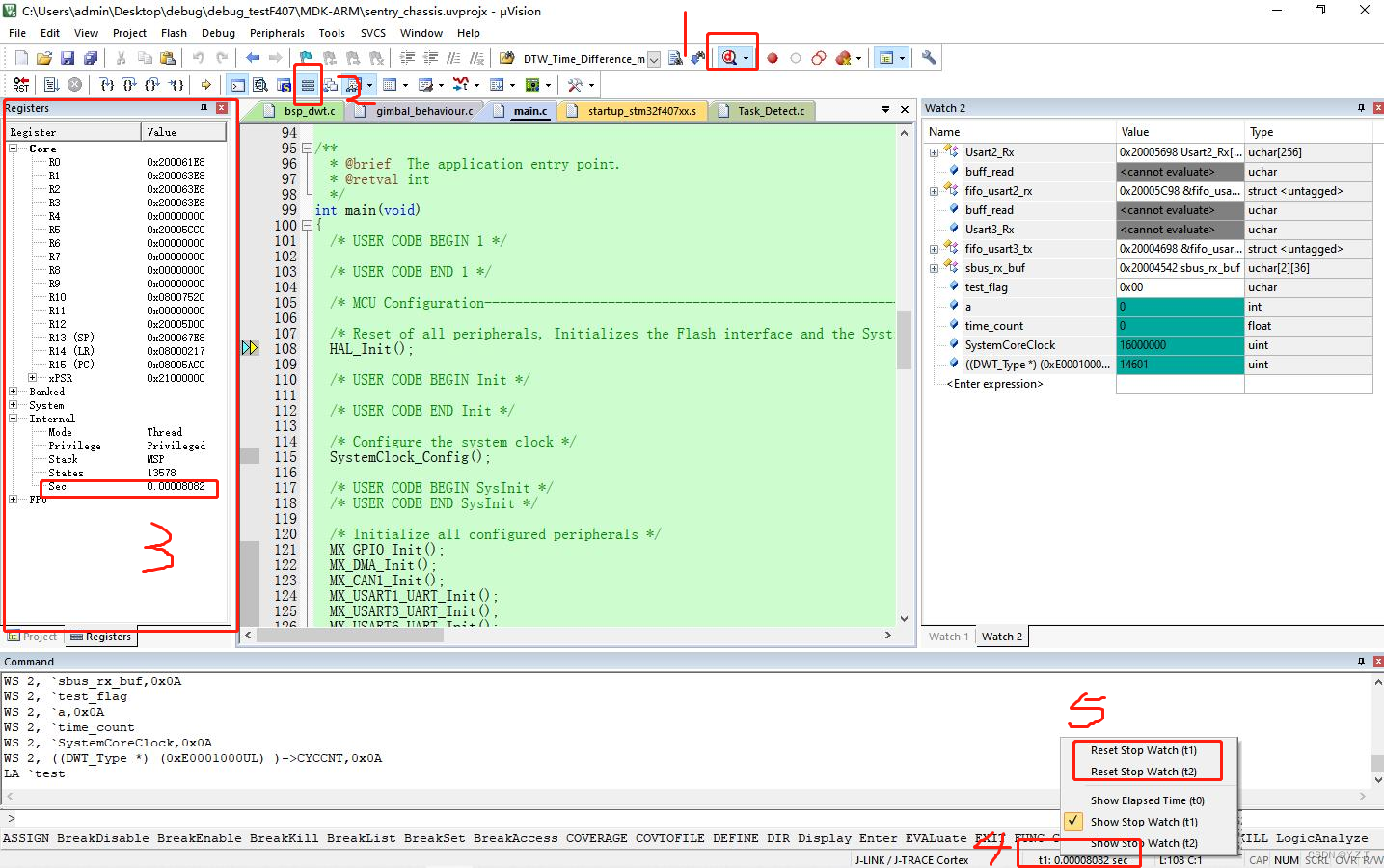

1. 打开仿真界面
2. 打开内核寄存器窗口
3. 将寄存器窗口保持固定在如图所示界面时钟显示（计时的时钟就是此处的Sec）
4. 鼠标右键弹出菜单
5. 复位t1/t2定时。

为什么要打开寄存器窗口：

有的时候，右下角时间窗口
可能没有显示时间或时间不更新； 一个简单的解决方法是，切换到寄存器窗口，这样时间窗口就能正常显示了。

2.2.2.3 测试原理

在寄存器窗口显示的时间是从单片机运行的第一条代码 开始的时间，这个时间是累计的。

而右下角时间窗口

可以重置（Reset）时间，比如现在用t1显示的时间（t0 和 寄存器窗口显示的时间一样，不信你可以看看），只要先重置一下这个t1（最上面那个），然后运行代码后暂停，t1显示的就是这段代码的运行时间了。

2.2.2.4 实际操作

2.2.2.4.1 关闭固定窗口刷新

(代码运行同时刷新变量窗口数据，会影响测量时间的准确性)

2.2.2.4.2 进行测量

设置断点后，开启代码运行，下一次测量时应复位测量计时器T1/T2.

2.2.2.4.3 测量结果

可以看到测量结果和之前用DWT进行测量基本是一致的

---

2.3 高级断点调试

2.3.1 简介

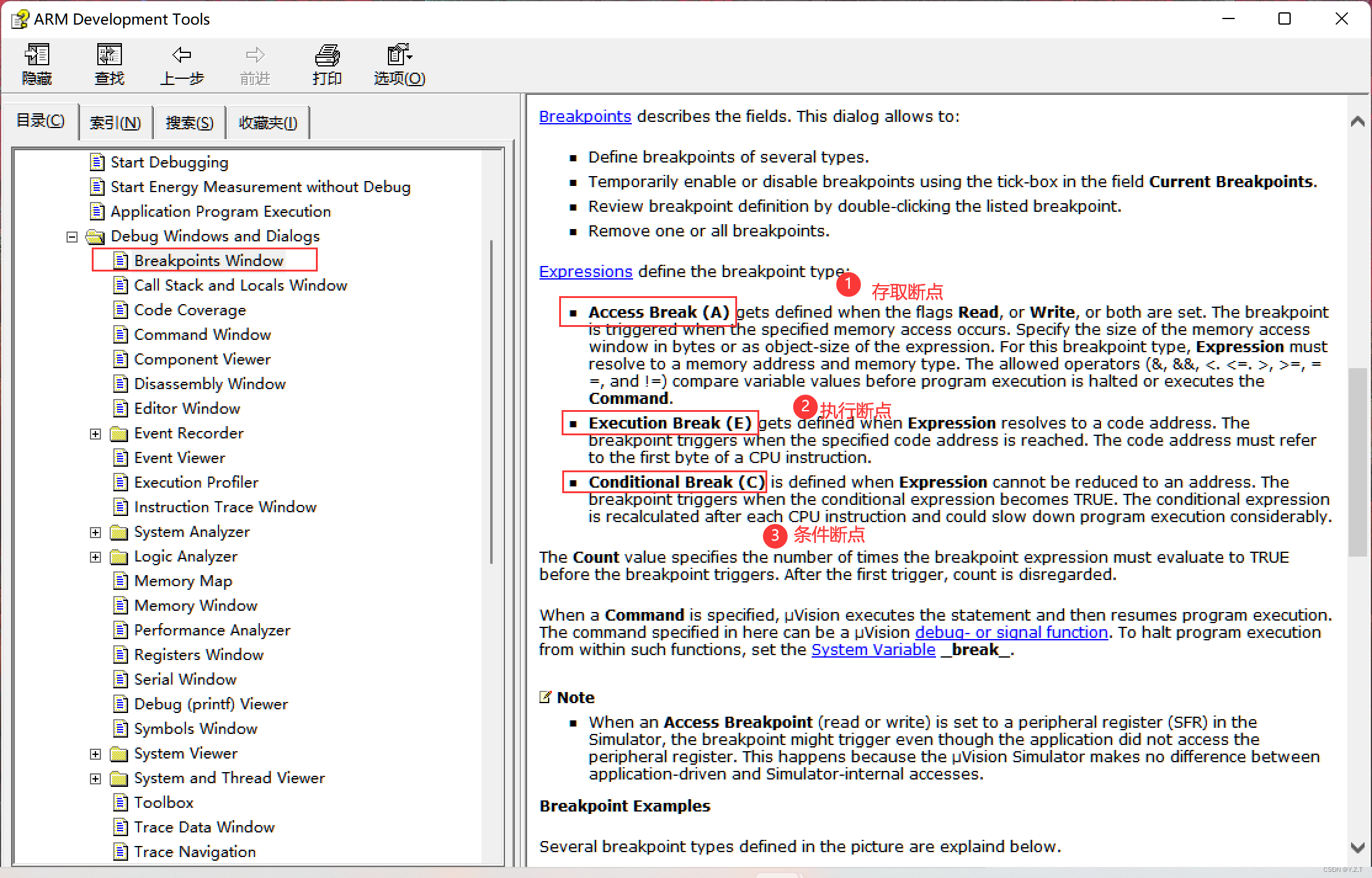

Keil5软件帮助文档中指明了断点有三种类型：存取断点，执行断点，条件断点。

• **存取断点：**某一个变量度或者写操作时执行断点操作。
• 执行断点：执行到代码某个位置时产生断点操作。一般直接在代码左侧打的断点就是此类断点，用的最多。
• 条件断点：当满足某个表达式时，如某个变量==0x01时执行断点。

​ 图为官方文档介绍

---

2.3.2 开启方法

2.3.3 窗口介绍

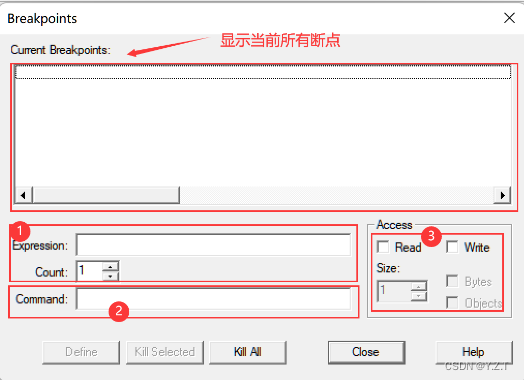

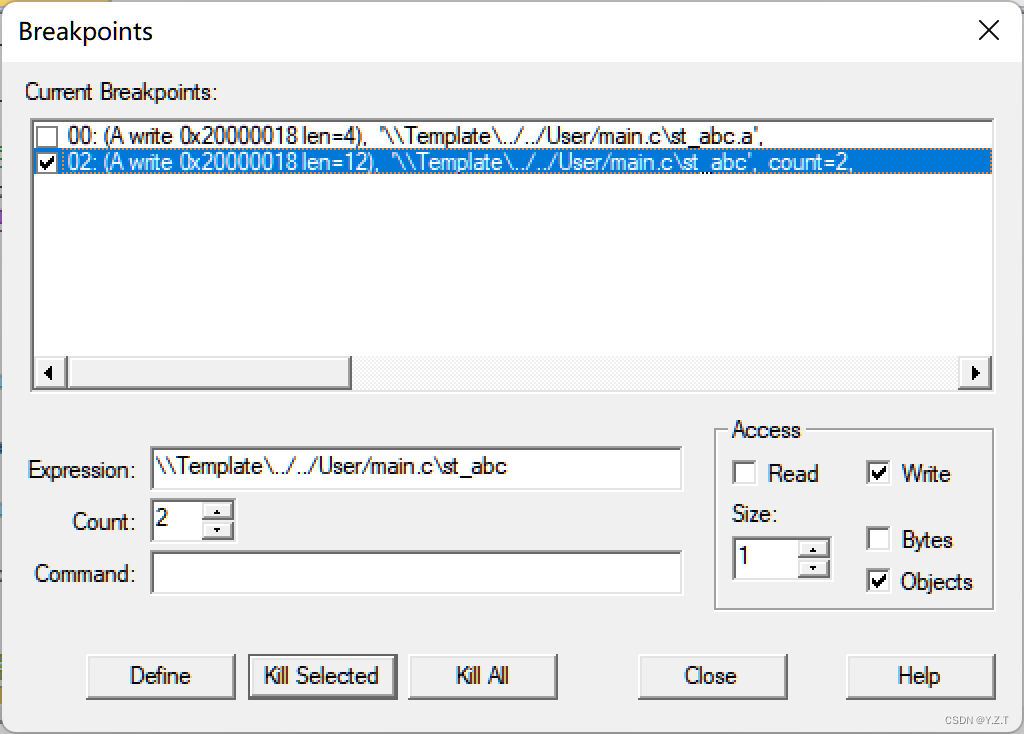

• 仅操作1处表达式，表达式为某个函数地址时为**执行断点，Count表示执行次数**。

• 1和3处同时操作时表示为存取断点，3中SIZE表示存取变量的字节大小，Bytes与Objects的区别在于单一变量与结构体的不同。当存取某个变量或者结构体中某个成员时使用Bytes，存取某个结构体时使用Objects。

• 仅操作1和2为条件断点，如变量==、>=某个值时执行printf指令打印变量值。注意此处的printf仅输出到调试界面的Command窗口。command指令的执行并不会使程序中断停止，相当于此处为软件断点。

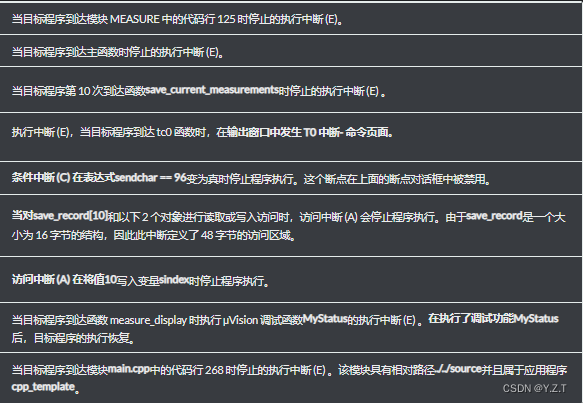

图中官方示例的各断点的定义的意义：

注意：

1. 除直接在代码左侧设置执行断点外，其余断点需要通过断点管理窗口来实现。
2. 断点管理窗口中的断点需要停止代码执行才能正确设置。

2.3.4 断点操作

2.3.4.1 存取断点

2.3.4.1.1 存取断点定义

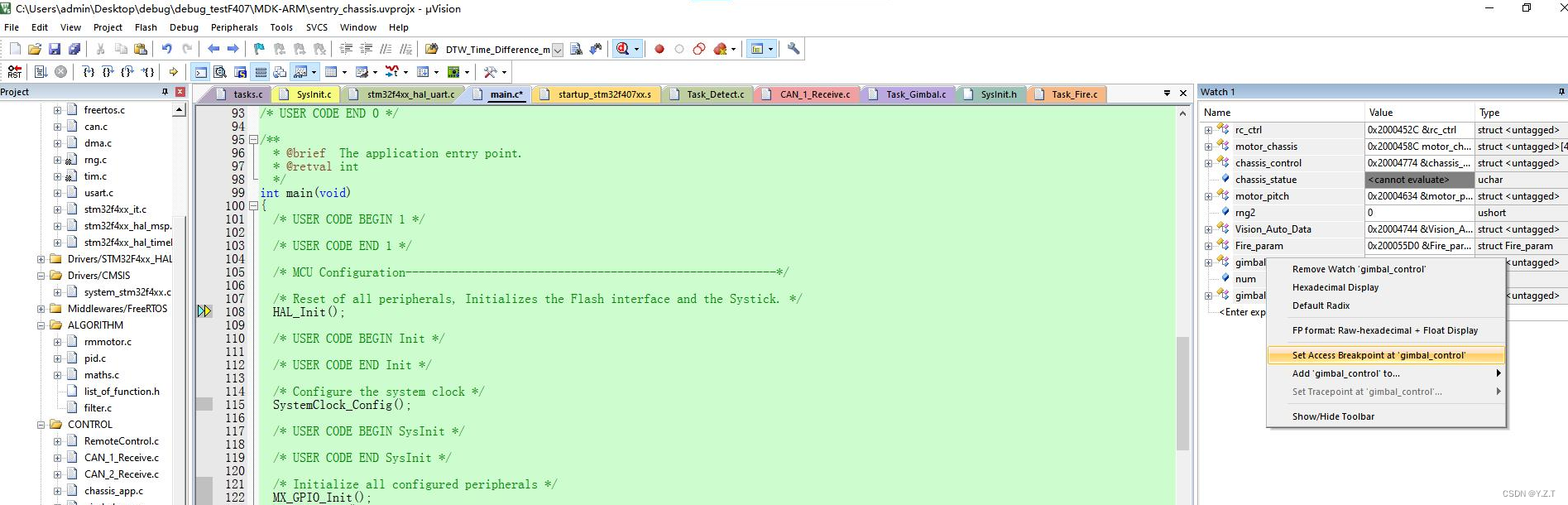

可以在Watch中右键添加断点。

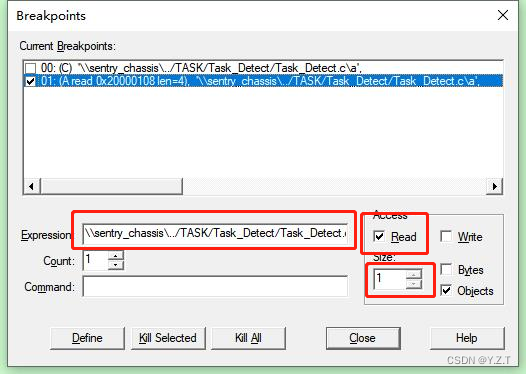

如果想知道某个变量在什么地方被访问，假定有一个变量a，可以按以下进行配置：

因为 Count 值设置为 1，所以每一次读取a的值，程序都会停止。

2.3.4.1.2 运行结果

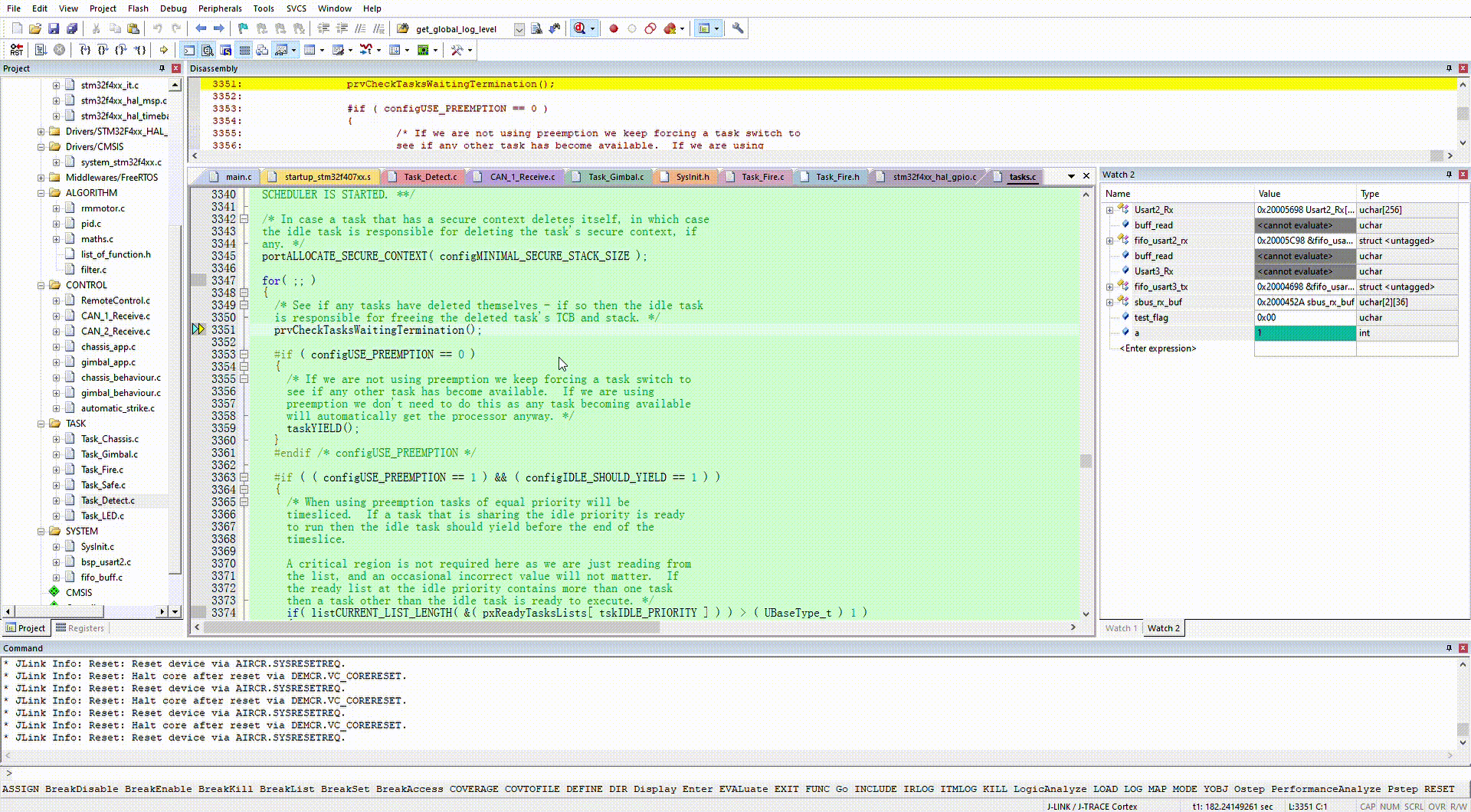

在对变量a 进行读取的时候，程序自动停止运行

如果是写操作（Write）访问时，会发现从复位程序开始运行后，程序会停止在某个地方。

因为全局变量会在进入 main 函数之前被初始化。

还可以更改Count 的值，如把count 改成2， 则当a被写入两次时，程序会停止。

---

2.3.4.2 结构体断点

实际结构体断点也是属于存取断点的一种，因为要写的比较多，单独列出来

注意：这部分我测试的时候感觉有点问题，没完全解决

2.3.4.2.1 设置结构断点

1️⃣ 出现的问题

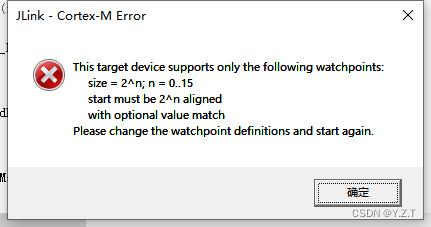

试了一下，直接在watch窗口 将整个结构变量设为断点会报错(包括该变量里的其他结构体成员，如pitch.c)

​ 试着解决了一下 ，没解决

---

2️⃣ 简单的解决方法

可以采用更加通用的方法：

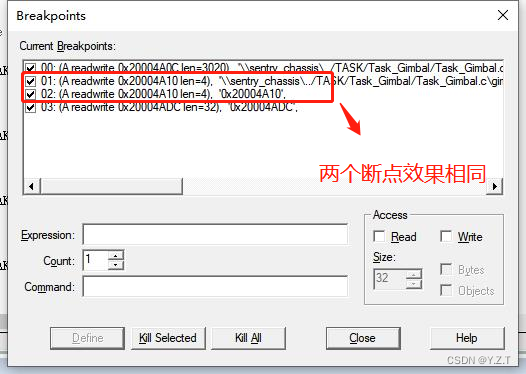

可以看到结构体变量各个成员的地址是不同的，比如我们gimbal_control.auto.c 的地址是0x20004A10 （由此我们知道也可以通过这

个来看出一个结构体变量的地址是多少），所以设置后的结果如下：

注意：经测试好像是不支持指针操作，不太确定

比如有这样三个结构体：gimbal_pitch_control_t、gimbal_control_t、

gimbal_control_t gimbal_control;

typedef struct
{
    uint16_t position;
    int16_t speed;
    int16_t given_current;
    uint8_t temperate;
    int16_t last_position;


    int16_t angle;
    int16_t speed_filt;
    int16_t first_Flag;
    int32_t yaw_angle;
    int32_t pitch_angle;
    int32_t actual_Position;  //真实位置
} motor_measure_t;


typedef struct  //申明pitch轴电机变量
{
    motor_measure_t *pitch_motor_measure;

    float accel_up;
    float accel_down;

    int8_t init_flag;    //初始化成功标志
    float Auto_record_location;                      // 实际位置

    first_order_filter_type_t LowFilt_Pitch_Data;    //P轴低通滤波器
    sliding_mean_filter_type_t Slidmean_Pitch_Data;  //P轴滑动滤波器

    first_order_filter_type_t LowFilt_auto_pitch;    //自瞄P轴低通滤波器
    sliding_mean_filter_type_t Slidmean_auto_pitch;  //自瞄P轴滑动滤波器

    int16_t filt_output; //P轴滤波值

    int16_t output;

} gimbal_pitch_control_t;

typedef struct
{
    const RC_ctrl_t *gimbal_RC;     //底盘使用的遥控器指针
    Vision_Auto_Data_t *auto_c;     //申明自瞄变量

    VisionStatus_E VisionStatus;    // 敌人出现状态
    const Fire_task_t *Fire_task_control;

    gimbal_behaviour_e gimbal_behaviour;

    gimbal_pitch_control_t pitch_c;   //申明pitch轴电机变量
    gimbal_yaw_control_t yaw_c;       //申明yaw轴电机变量
    motor_measure_t motor_chassis[4];

    uint8_t Gimbal_all_flag;  //全部初始化完成标志

} gimbal_control_t;

如果要调用pitch轴的电机数据：

gimbal_control.pitch_c.pitch_motor_measure->position

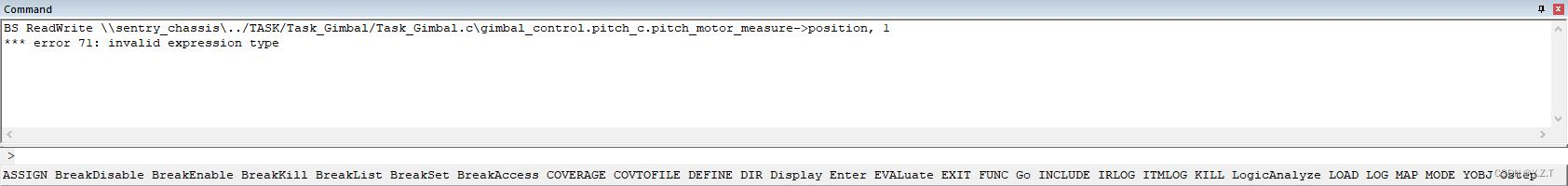

会导致报错：

---

2.3.4.3 条件断点

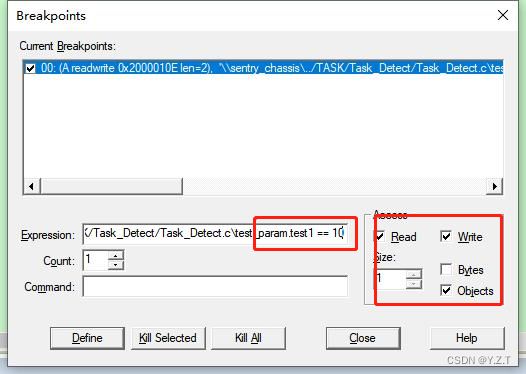

有些时候，我们并不关注地址访问情况，而对变量的数据内容感兴趣，比如变量test_param.test1 == 10的时候停下来。就可以这样设置：

运行结果：

---

2.3.4.4 添加命令

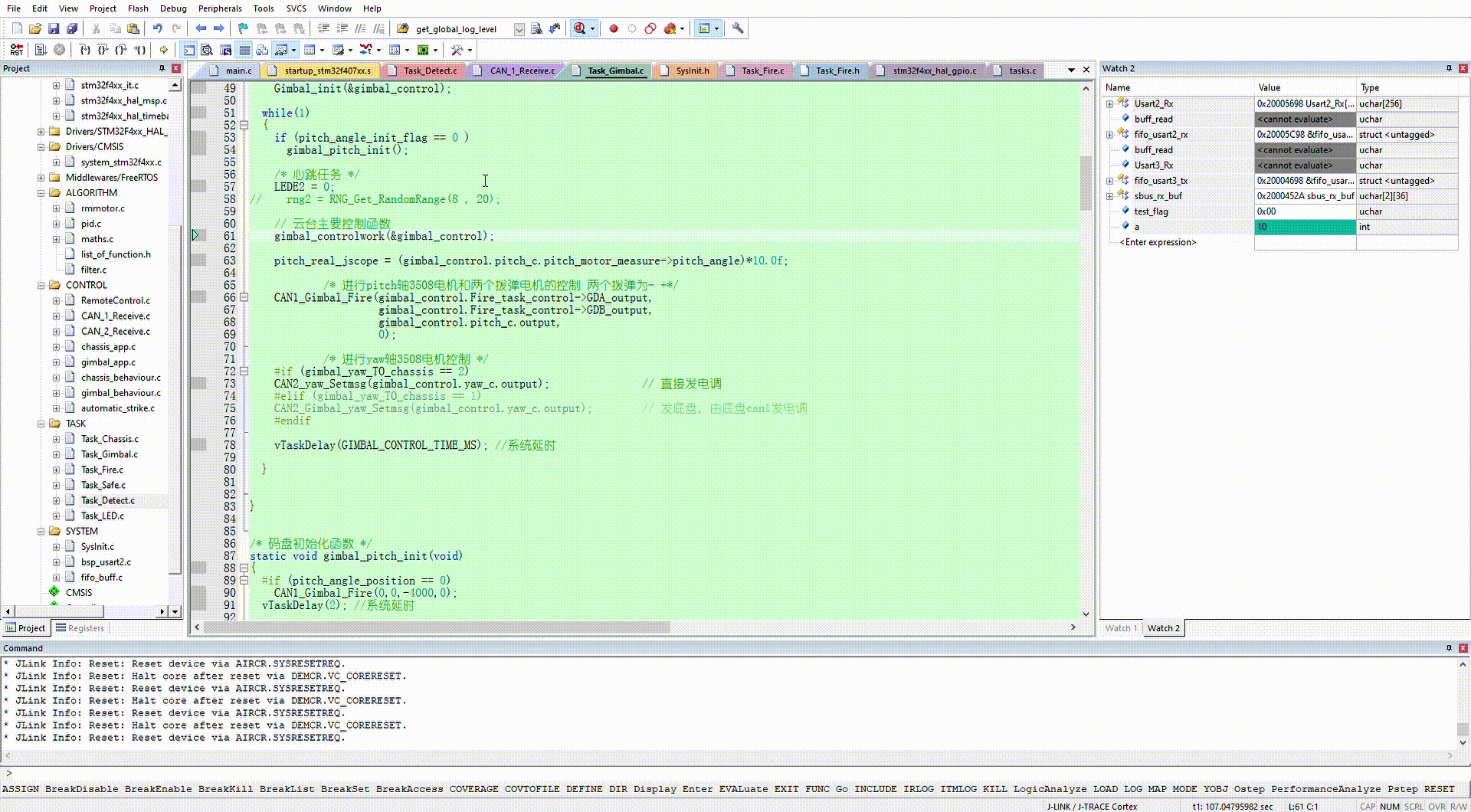

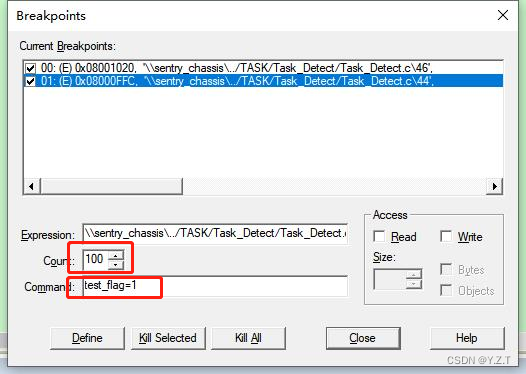

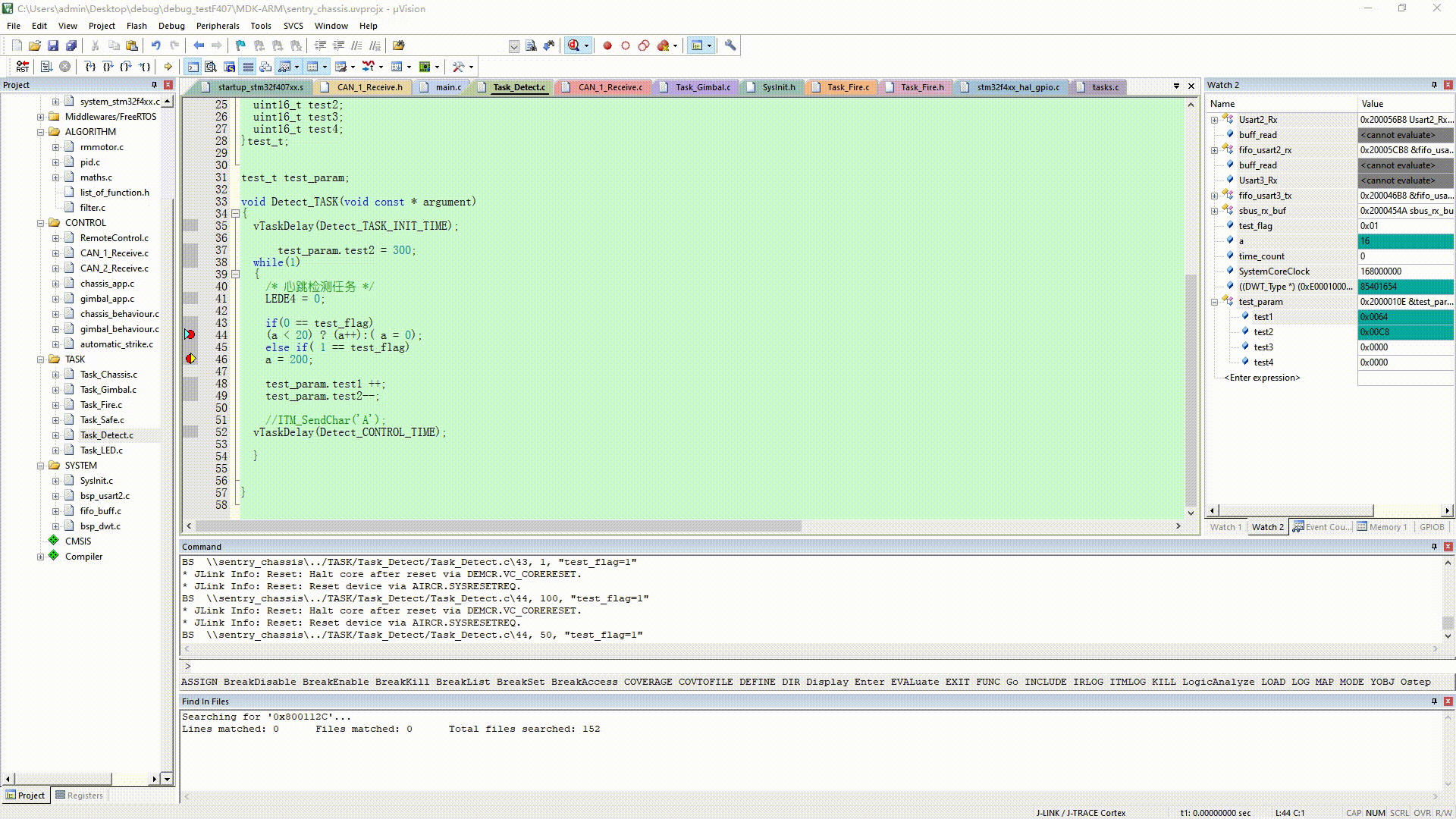

可以在命令行增加命令，例如，程序运行100次后，将flag置1，以达到控制程序运行的目的

通过Command命令还能做到很多事情，比如打印信息什么的

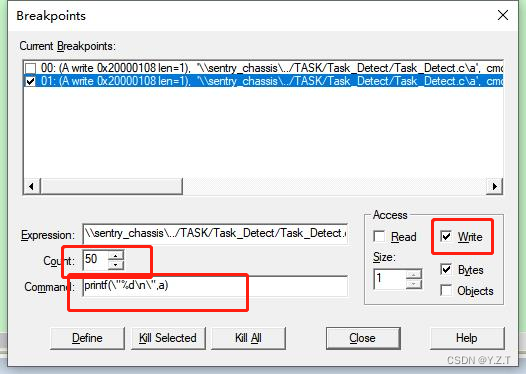

例如：写入变量a 50次后打印信息：

（👇详见下文）

Command 窗口操作

2.4 watch变量查

2.4.1 常规操作

右键添加到变量观察窗口，或者直接选中后拖拉变量到窗口。

观察的对象比较广泛：

全局/局部变量、寄存器、函数地址、数组结构体等，对于局部变量只能在变量的有效局部内才能显示具体数值。

2.4.2 表达式操作

表达式可进行简单的数学运算，甚至可以当做一个简单的进制转换、计算器来使用。如下所示，动态显示random的值减去70000，0xf777转换为十进制。

在这里插入图片描述

2.4.3 直接修改变量的值

可以直接在变量窗口修改变量的值，相当于直接在修改内存。 在调pid的时候比较有用， 直接修改，不用退出编译。

（当然这只是临时的，不重新编译的话，下次进入debug还会是原来的值）

---

---

2.5 （Call Stack + Locals）回调栈局部变量窗口

2.5.1 常规用法

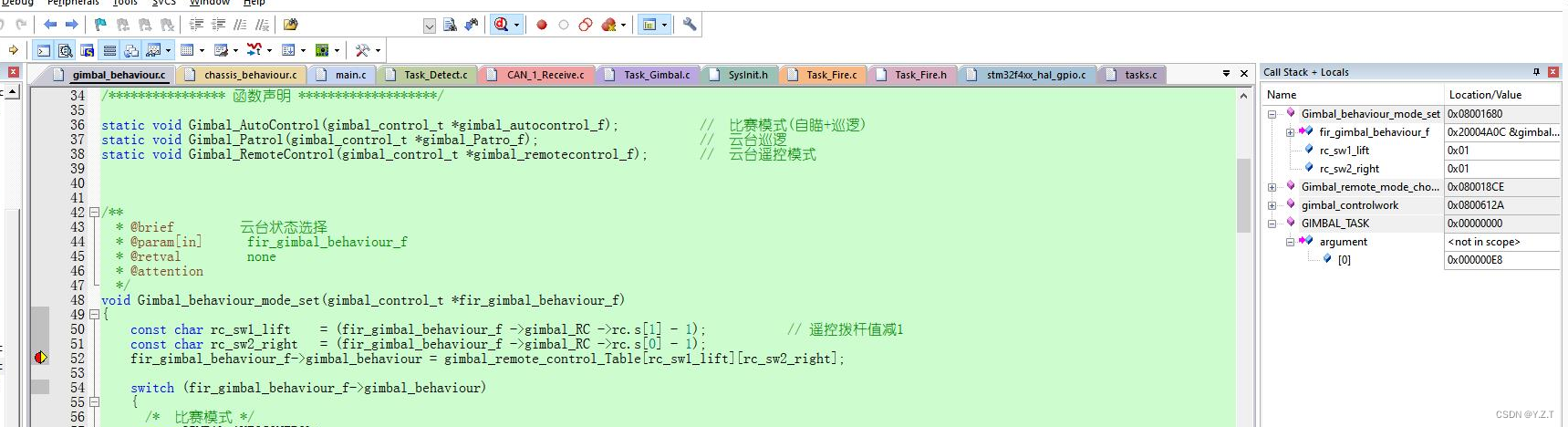

打断点后，通过回调栈窗口可以看到当前函数的调用情况以及内部变量的值。

当程序封装太多层时可参照如下方式进行一层一层跳转分析。

---

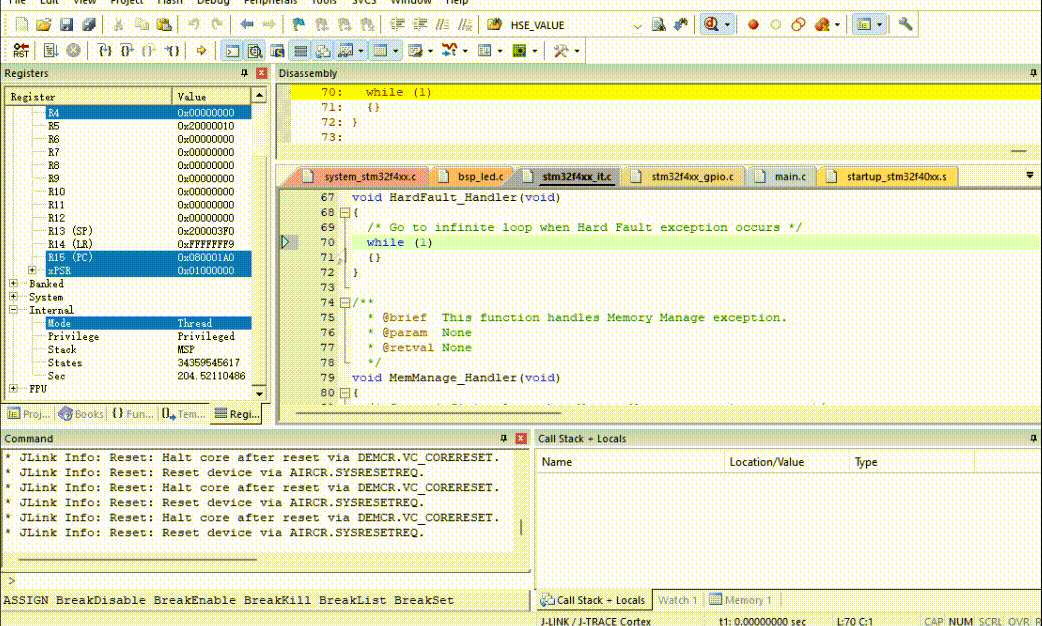

2.5.2 查看进入Hardfault函数的位置

当存在Hardfault等错误以及程序死循环时，可以通过断点或停止按钮停止程序运行，在回调栈窗口查看调用

hardfault的位置，位置不是很准确，但是能反应大概位置，然后通过局部变量的值进行判断异常位置。下边演示

了数组越界引起了异常，大概定位到了前后的位置，其它的错误定位可以再研究一下。

---

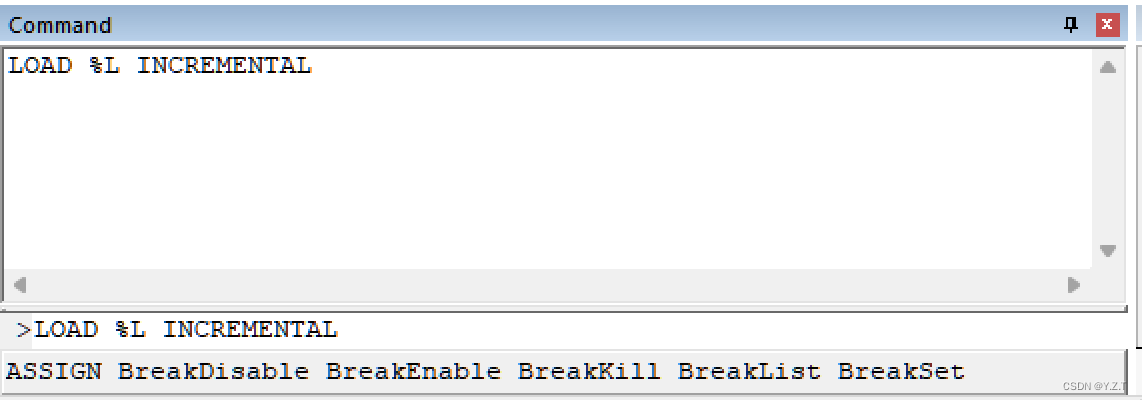

2.6 Command 窗口操作

keil的命令调试功能很强大，用的好能解决很多问题

比如，通过执行命令函数或表达式直接实现查看与修改变量、对象、寄存器及内存。

（👇详见官方文档）

command 命令

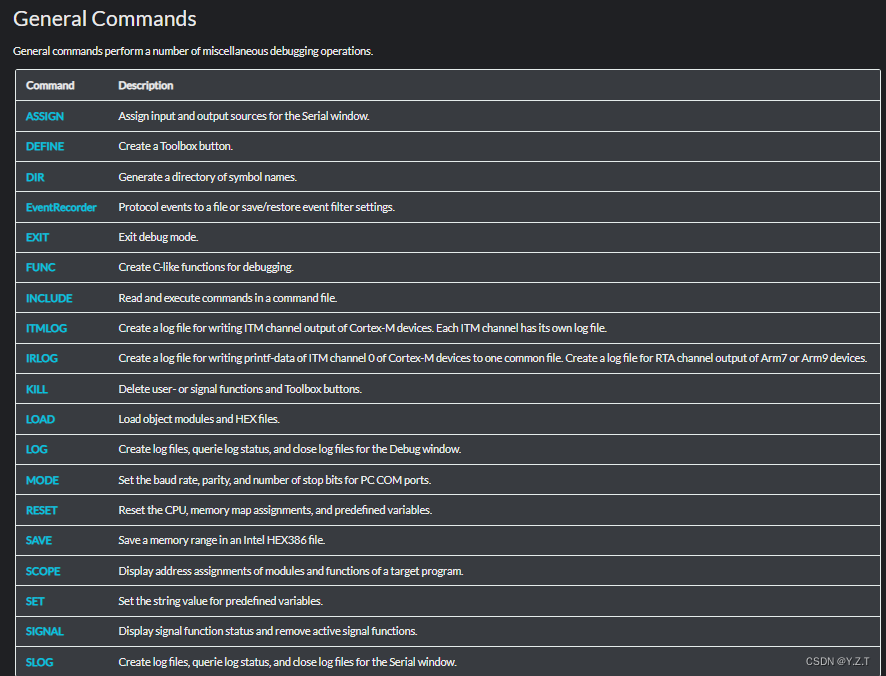

这里贴几张官方文档的图：

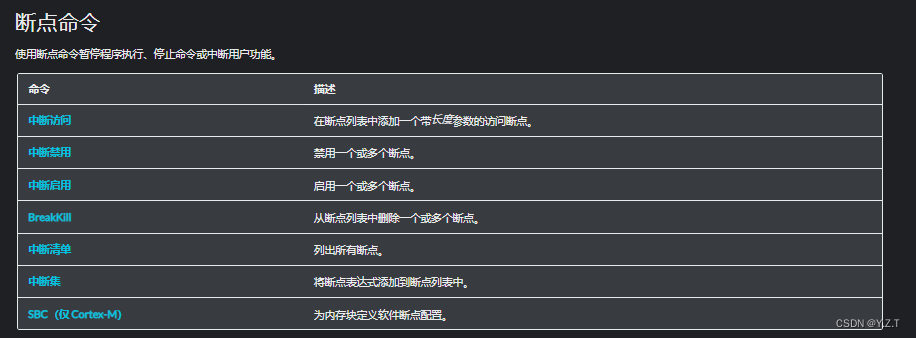

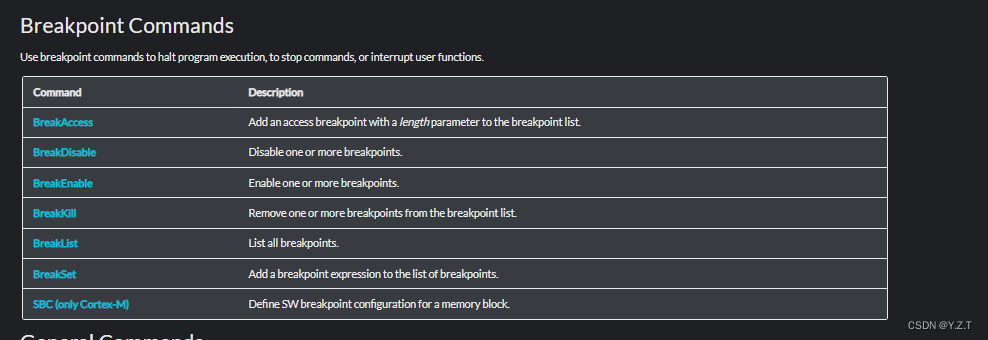

2.6.1 断点命令

2.6.2 一般命令

在这里插入图片描述

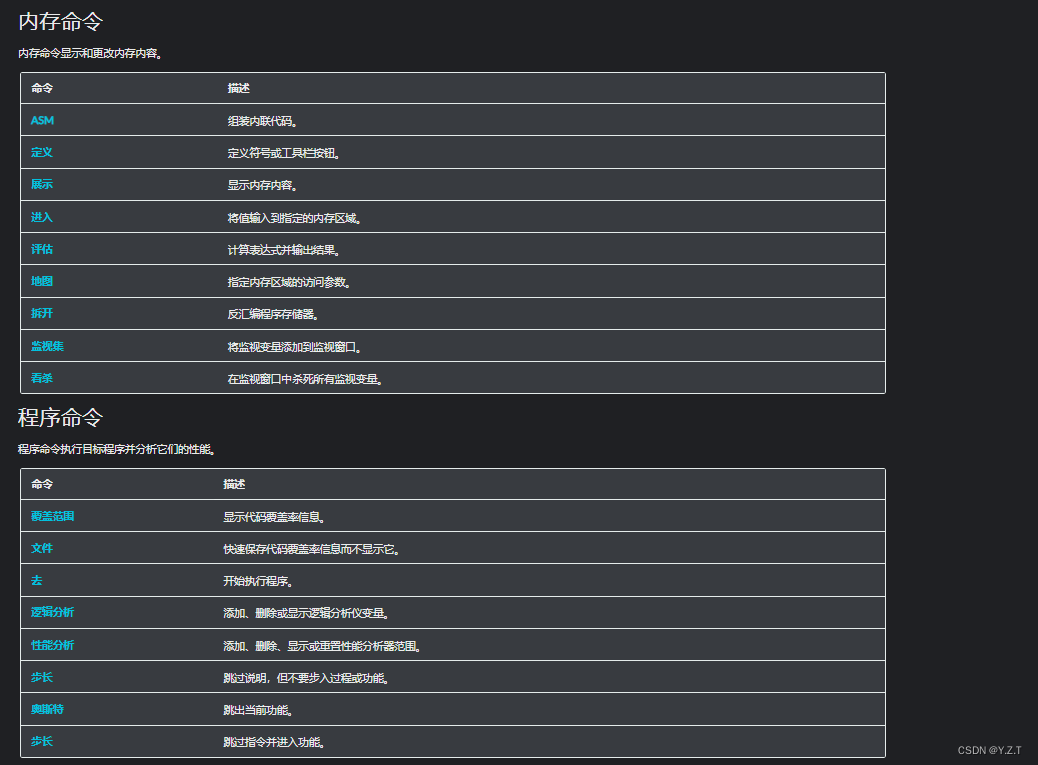

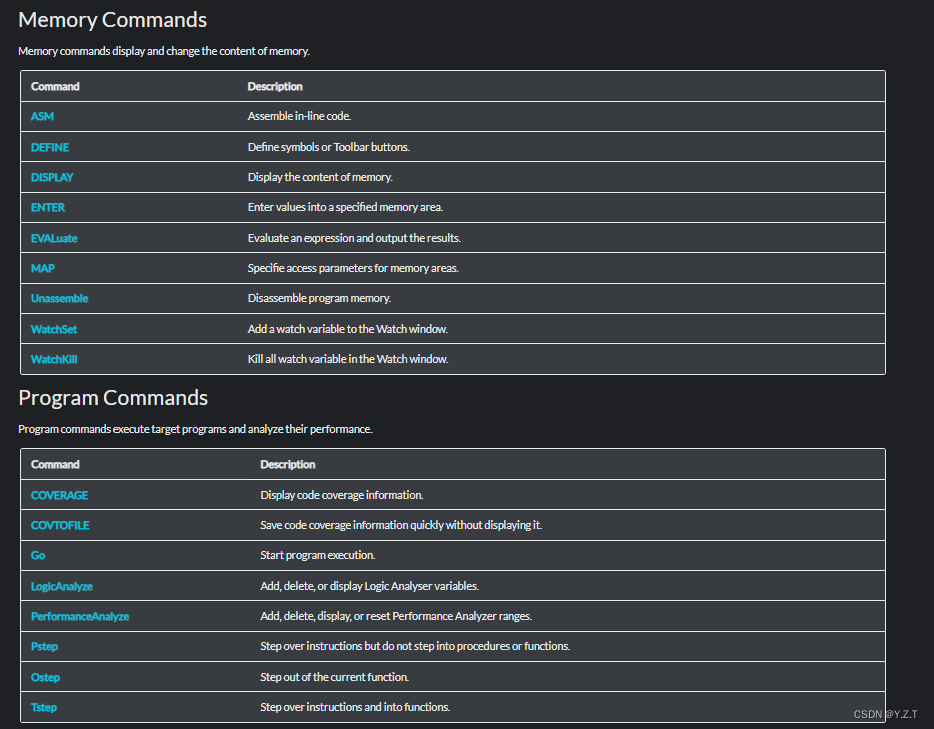

2.6.3 内存命令和程序命令

2.6.4 使用示例

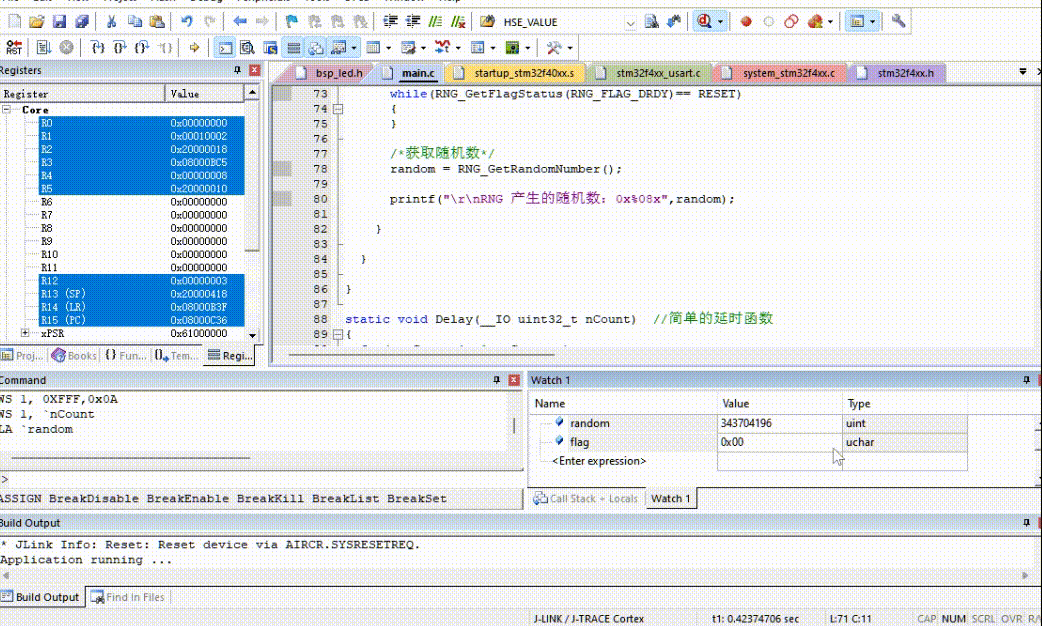

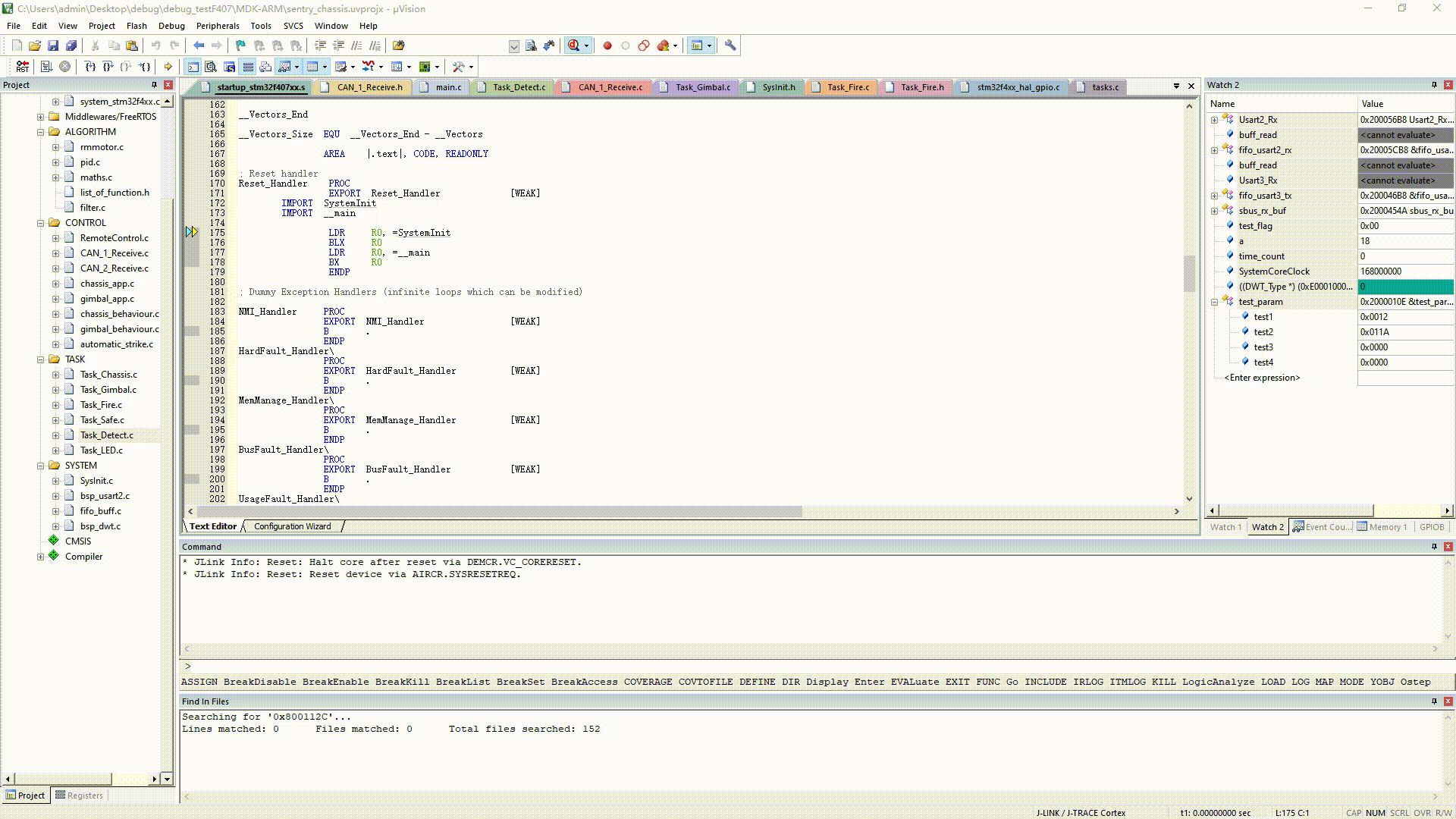

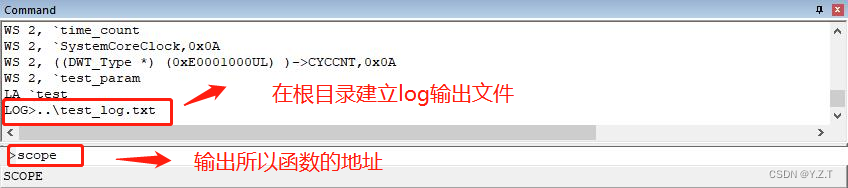

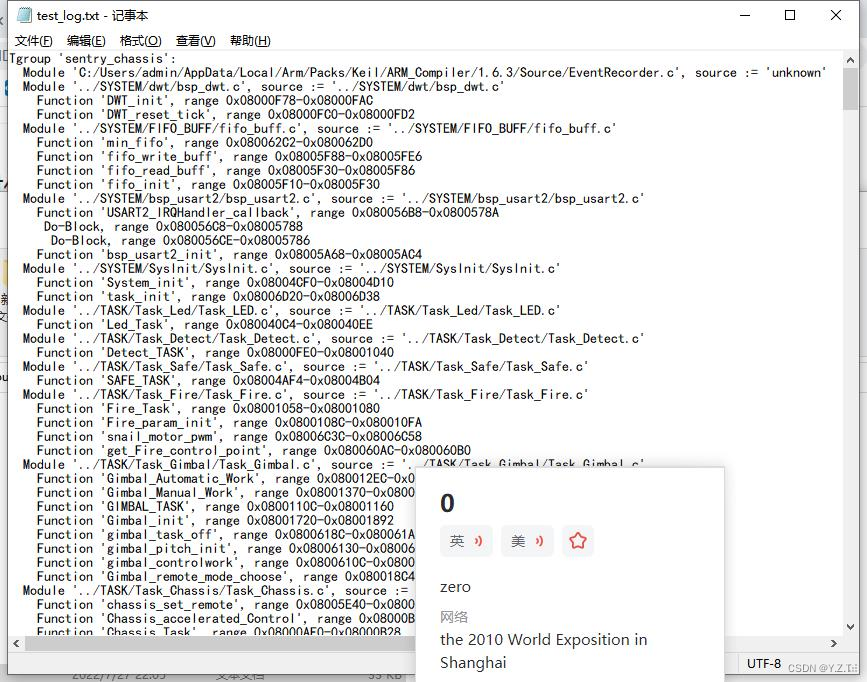

注意：当退出调试模式之后，KEIL 将自动保存 Command 数据到文件中（也就是说在此之前你是看不到这些调试数据的）

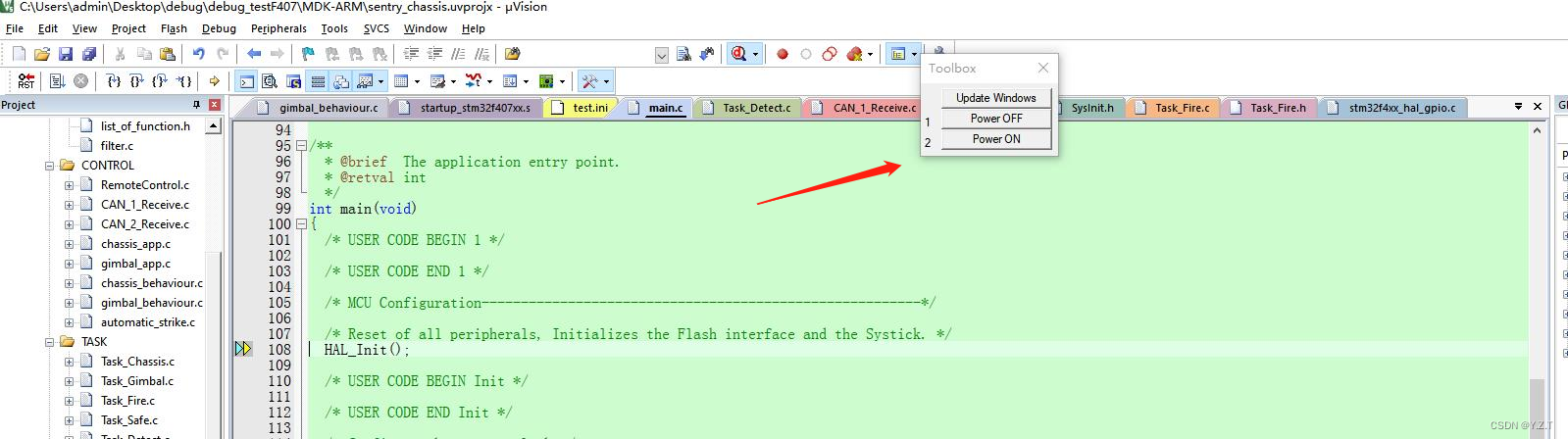

2.6.5 自定义TOOLBOX按键

有些时候我们并不满足监控数据，还想定义一些自己的按键，比如当我按下按钮时，系统电源关闭，再按下按钮时系统电源开启等。

这个功能其实使用前面所说的外设窗口 也是完成能完成要求的，麻烦的是，如果使用外设窗口，要控制 IO 口，那你每次都得找到对应的 IO 口才行，很是麻烦，但是使用按键就会简单许多。

2.6.5.1 定义按键

2.6.5.1.1 可以通过建立ini文件

（👇ini文件详见）

ini 文件

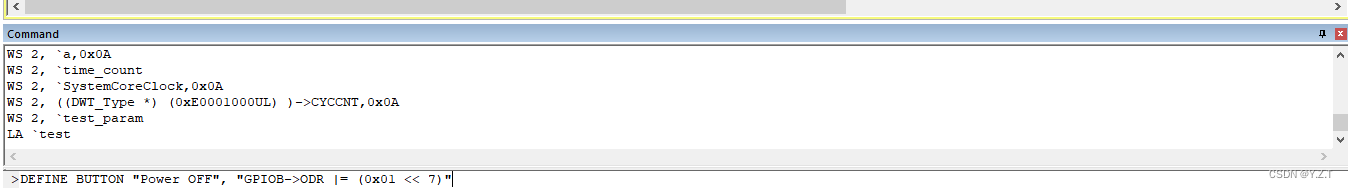

Kill BUTTON * //删除全部按键
DEFINE BUTTON "Power OFF", "GPIOB->ODR |= (0x01 << 7)"  //按键置1
DEFINE BUTTON "Power ON", "GPIOB->ODR &= ~(0x01 << 7)"  //按键置1

保存后导入

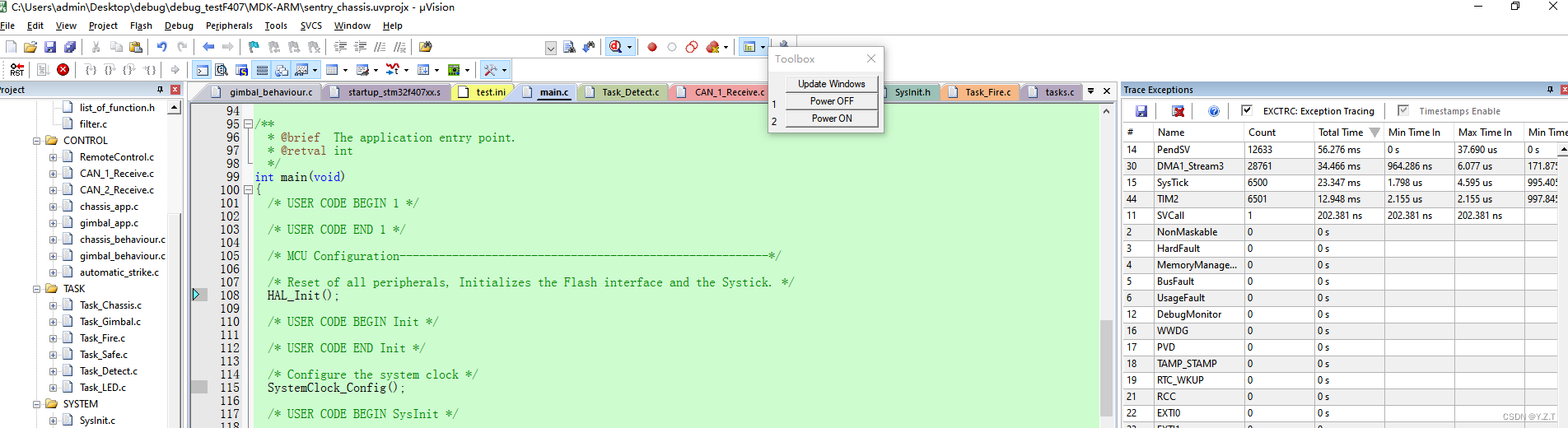

之后进入 Debug 模式即可，在这里你可以看到你定义的按键：

2.6.5.1.2 通过命令窗口

之前说过**.ini 文件**和手工在 Command 窗口输入命令没啥区别，只是使用文件的话可以将常用命令保存下来。

所以直接在命令窗口写入命令也行

2.6.5.1.3 按键删除

Kill Button 3   //移除第3个按钮  （参数为* 的话会删除所有按键）

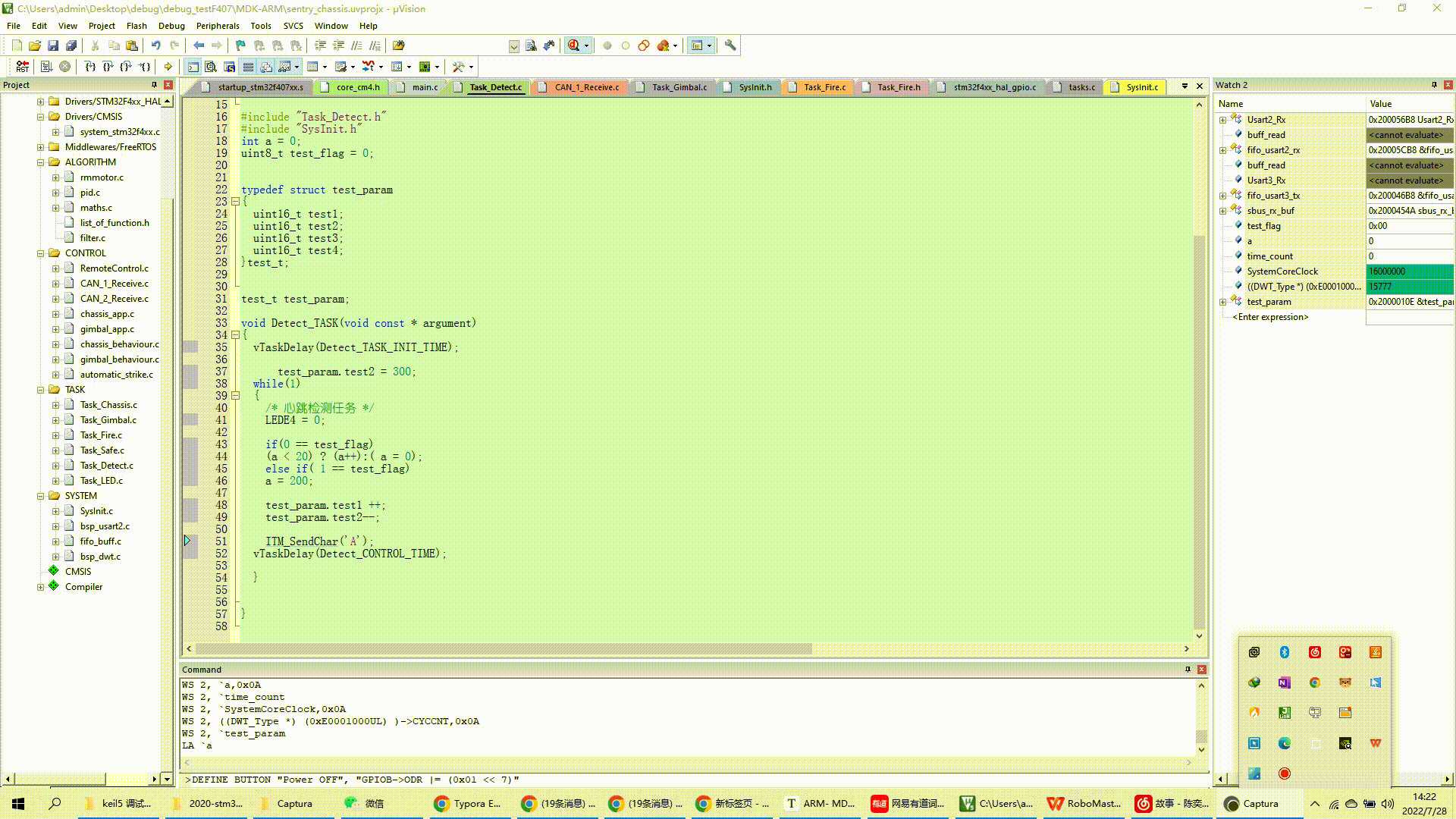

2.6.5.1.4 运行结果

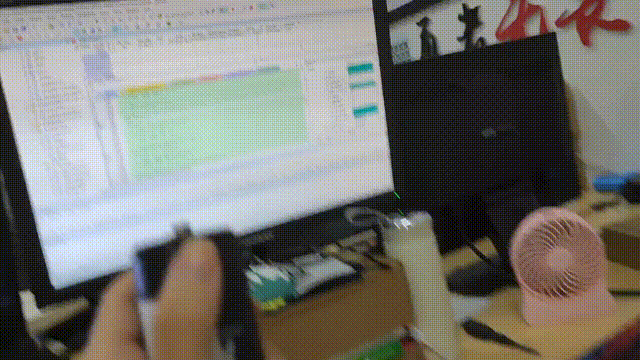

可以看到通过自定义按键 控制io口输出，控制灯的亮灭。

---

注意：命令调试也存在缺点

• KEIL 命令调试不支持指针，这个已经多次强调了，要实现指针的功能，只能间接使用。
• 对程序运行造成一定的影响（事实上这个不关 KEIL 的事，是调试系统本身的问题）

调试器可以说是第三方监视器，虽然几乎没有侵入性（事实上对 CPU 还是有影响的），但是它还是会窃取 CPU 时钟的，而且在执行断点的时候，虽然由 ini 文件定义的函数由 KEIL 执行了，实际上上执行这些函数也是需要时间的，那这个时间怎么来，就是通过暂停 CPU 后去执行这些代码，这个你可以通过 DWT 计数器看出来，因为只有 CPU 执行了 DWT 才会计数，但是你会发现在执行这些代码时，DWT 是没有进行计数的（在 KEIL 函数的前后获取 DWT 计数，可以发现计数值不变）

也就是说 CPU 和 KEI 是在交替使用系统时钟的。平常来看，由于 KEIL 执行速度很快，看不出来问题，但到中断的时候却会出现问题。

---

3️⃣ ITM程序跟踪

3.1 ITM简介

**ITM：**Instrumentation Trace Macrocell，指令跟踪宏单元

ITM是一应用驱动的跟踪源，它支持printf类的调试手段来跟踪操作系统(OS)和应用事件，并发布判定的系统信息。ITM以包的形式发布跟踪信息，它由以下部分组成：
● 软件跟踪：软件可以通过直接写ITM激发寄存器来发布包信息。
● 硬件跟踪：ITM会发布由DWT产生的信息包。
● 时间戳：时间戳被发布到相应的包上。ITM包含一个21位的计数器以产生时间戳。Cortex-M3的时钟或串行线观测器(Serial Wire Viewer)的位时钟率给计数器提供时钟。
由ITM发送的信息包输出到TPIU(Trace Port Interface Unit)，TPIU再添加一些额外的包(参考TPIU)，然后输出完整的包序列给调试器。

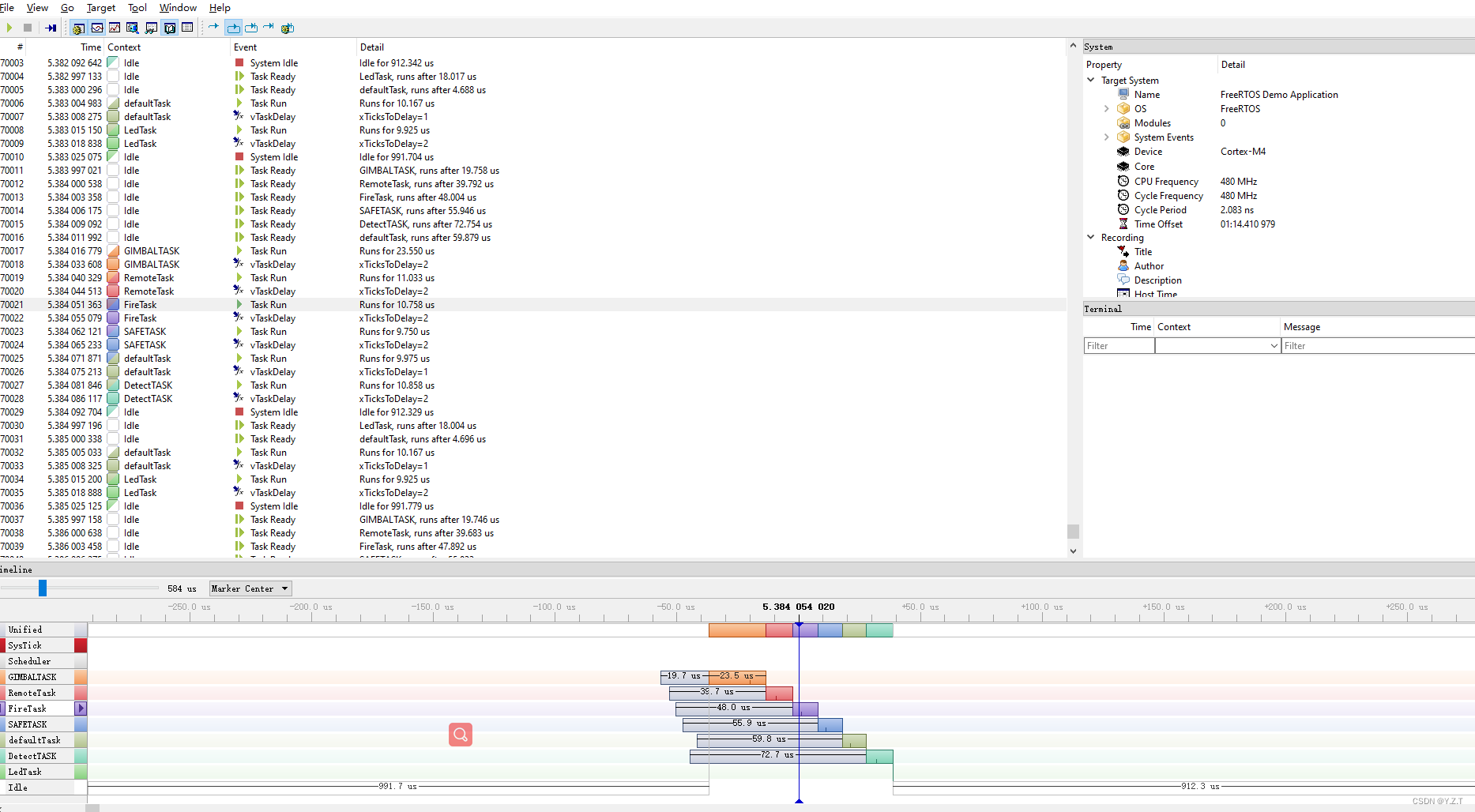

使用ITM能做到，在keil上显示各个中断的运行时间，进入时间；打印变量波形；打印虚拟串口数据等；

简单添加几张效果图：

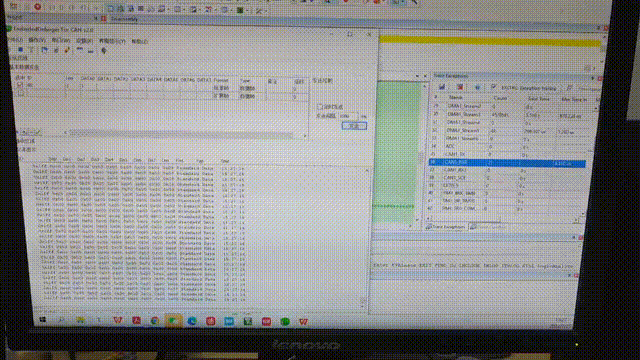

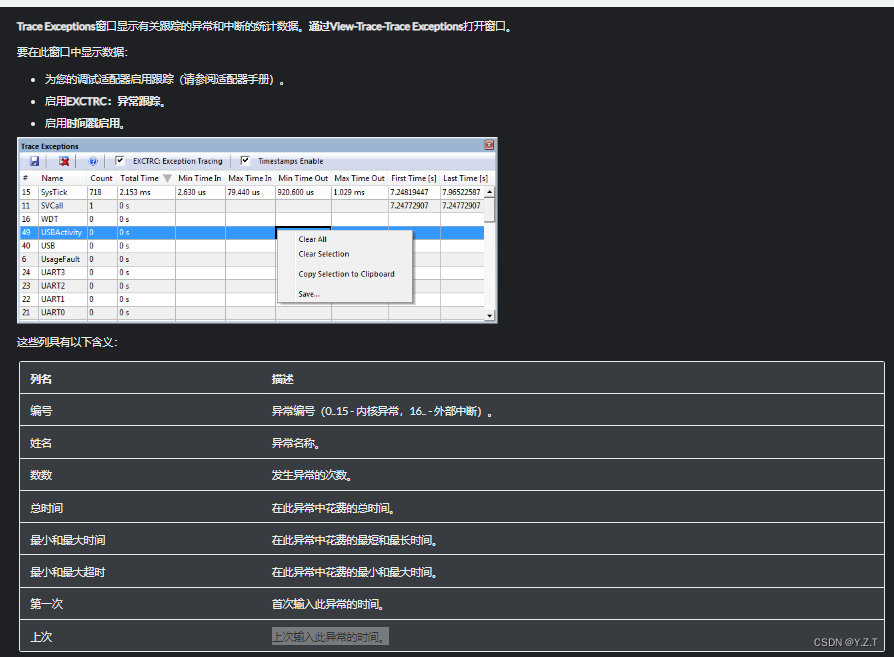

1️⃣中断时间戳：

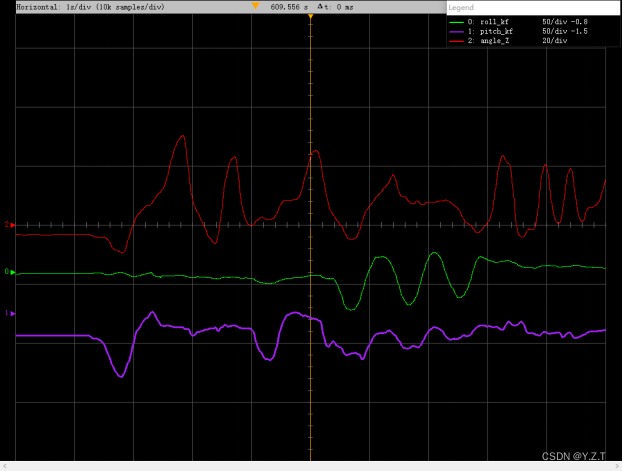

2️⃣ 打印变量波形：

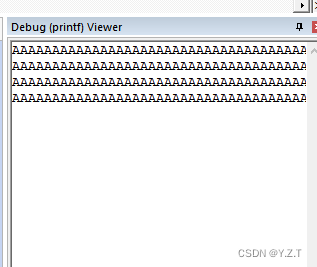

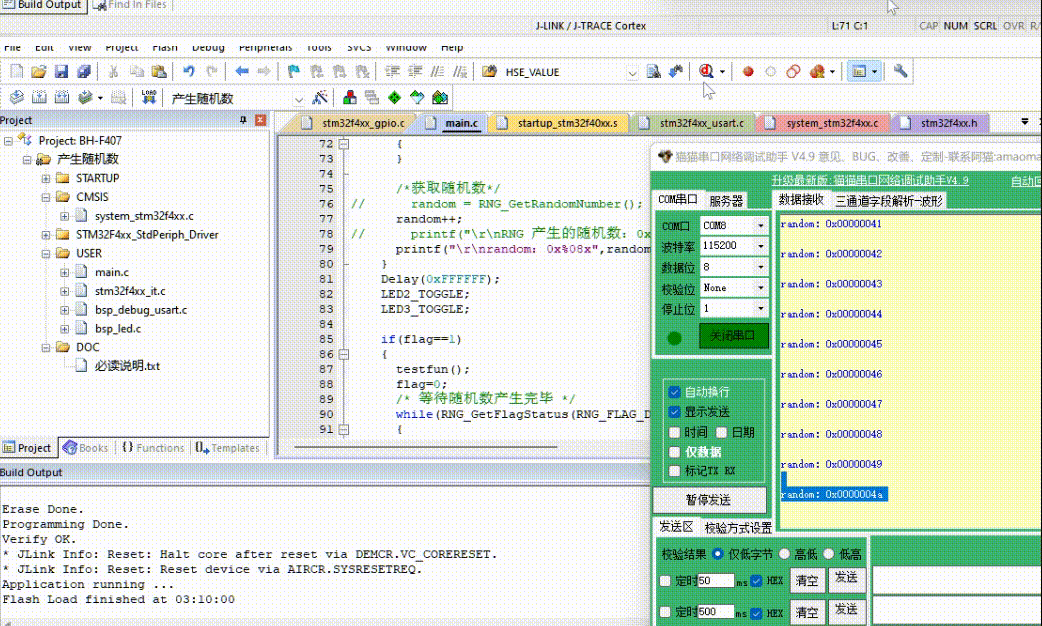

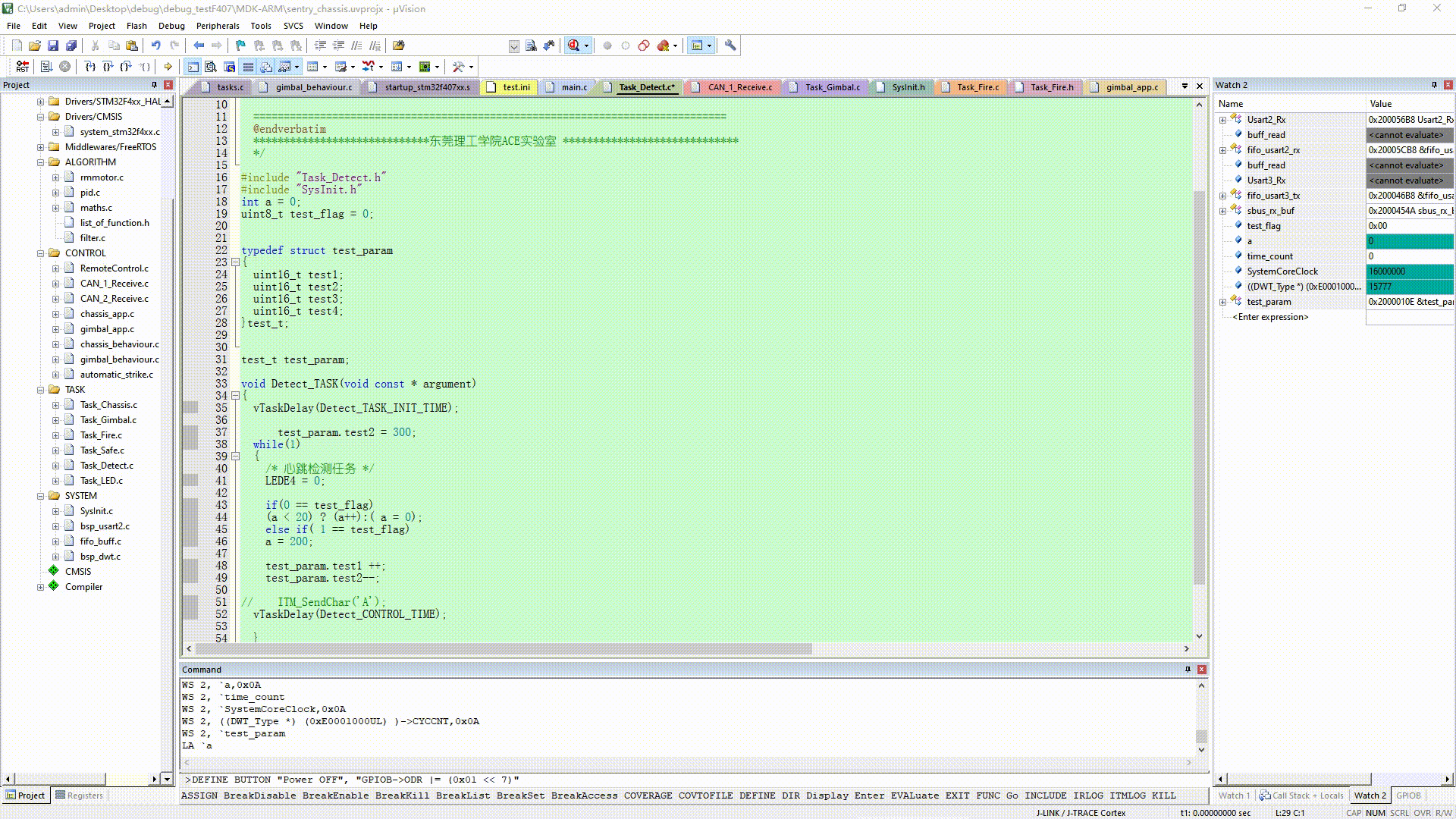

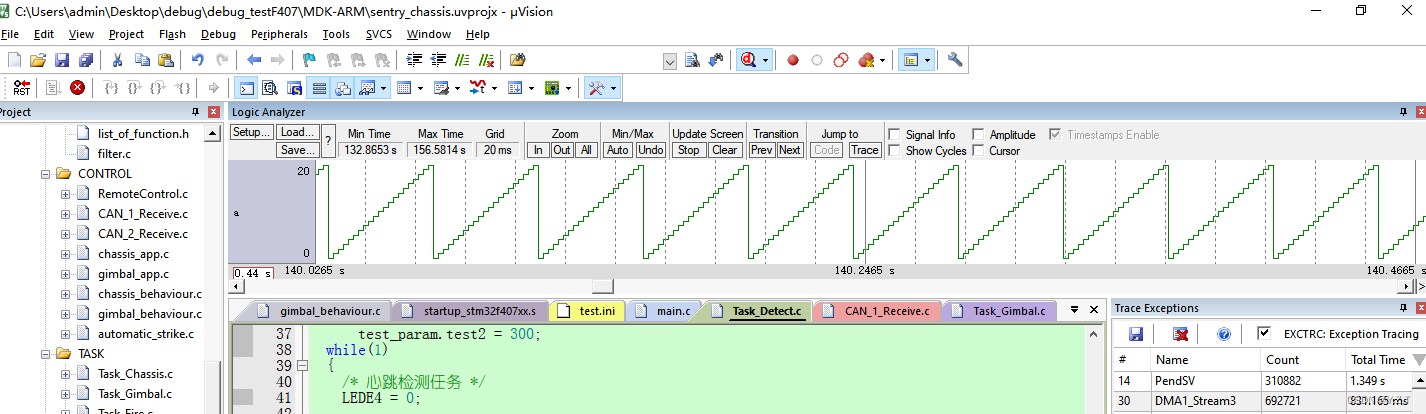

3️⃣ 打印虚拟串口：

---

3.2 Trace配置

3.2.1 硬件准备

3.2.1.1 仿真器准备

一个J-Link仿真器或是ST-LINK、有J-Trace更好，直接一步到位。

不管是什么仿真器，只要能引出VCC、GND、TMS/SWDIO、TCK/SWCLK、JTDO这5根线的话就可以尝试一下。

序号	连接网络	备注
1	VCC	电源正，3.3V
2	GND	电源负
3	SWO	SW跟踪功能
4	SWDIO	SW数据输入输出
5	SWCLK	SW时钟信号

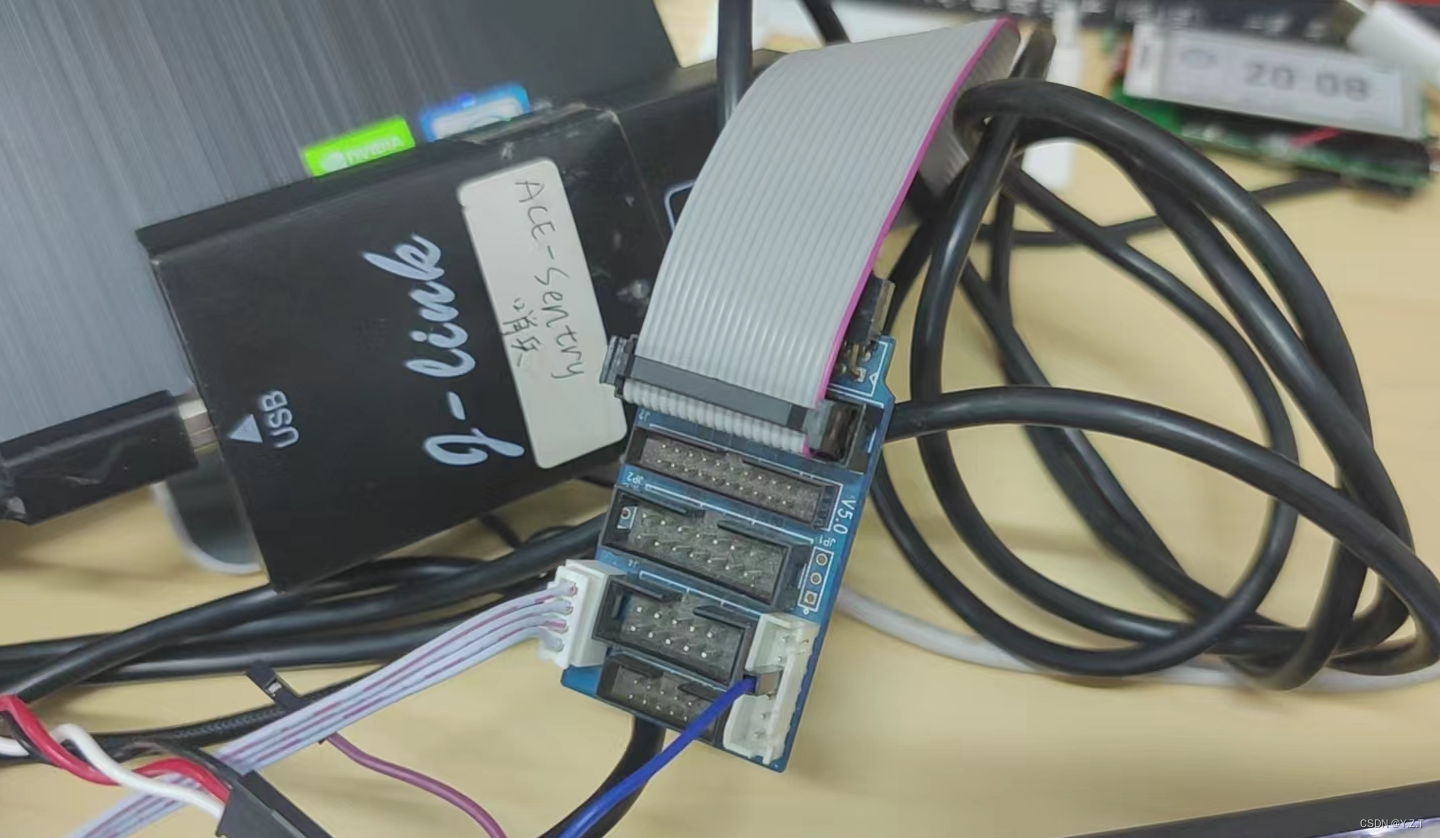

这里我用的是J-Link：

通过平常的SWD四线接口，再加上一根SWO的飞线

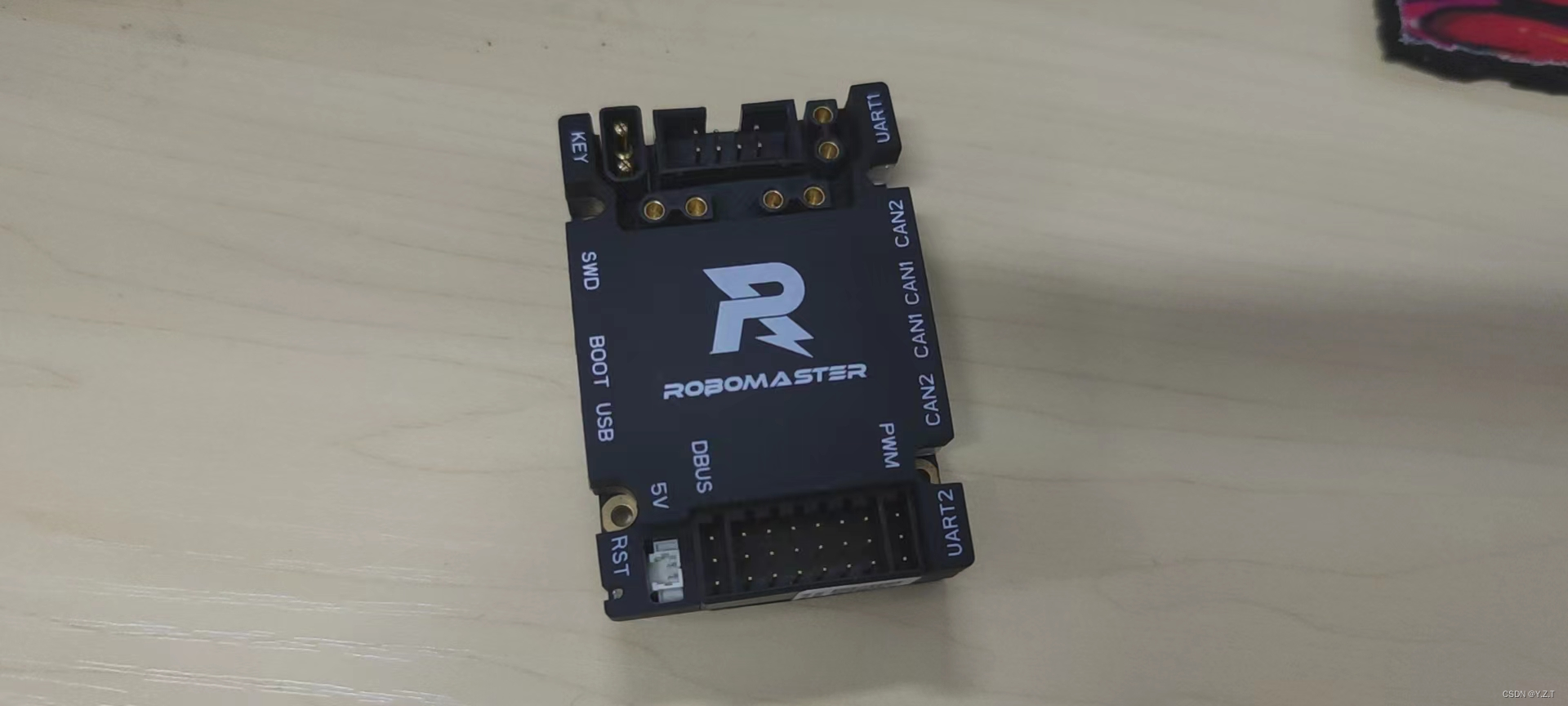

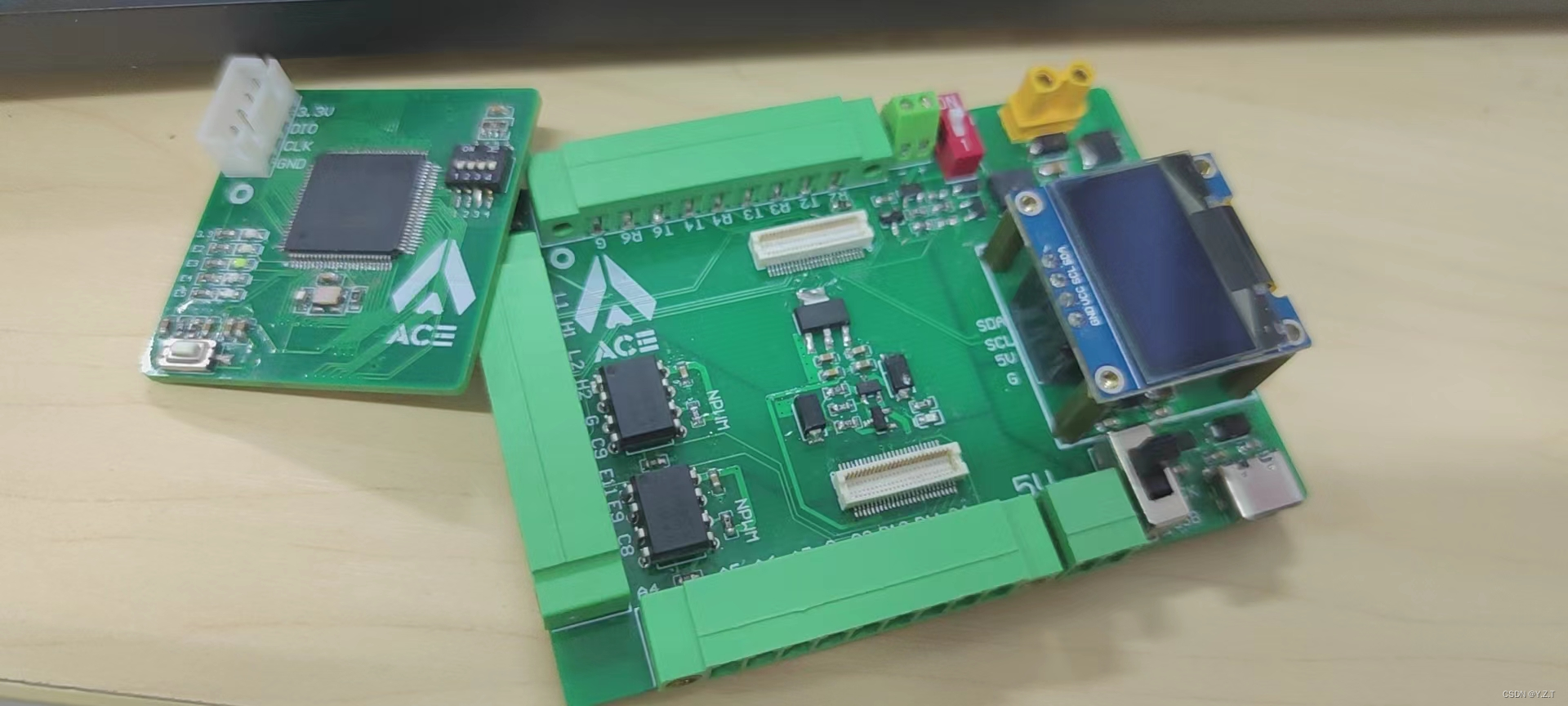

3.2.1.2 开发板准备

准备一个有引出**PB3**引脚的板子

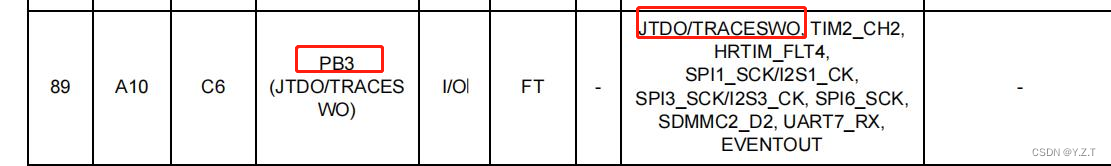

​ 图为数据手册

我看了周围我能用的板子汇总如下：

1️⃣

开发板： ACE实验室H7通用开发板

有无引出PB3： 否

能否飞线： 否

说明： 因为采用50pin 0.5mm的贴片排针，故无法飞线。

2️⃣

开发板： ACE实验室F4系列开发板

有无引出PB3： 否

能否飞线： 能

说明： 可从最小系统板飞线，也可从拓展板底部飞线

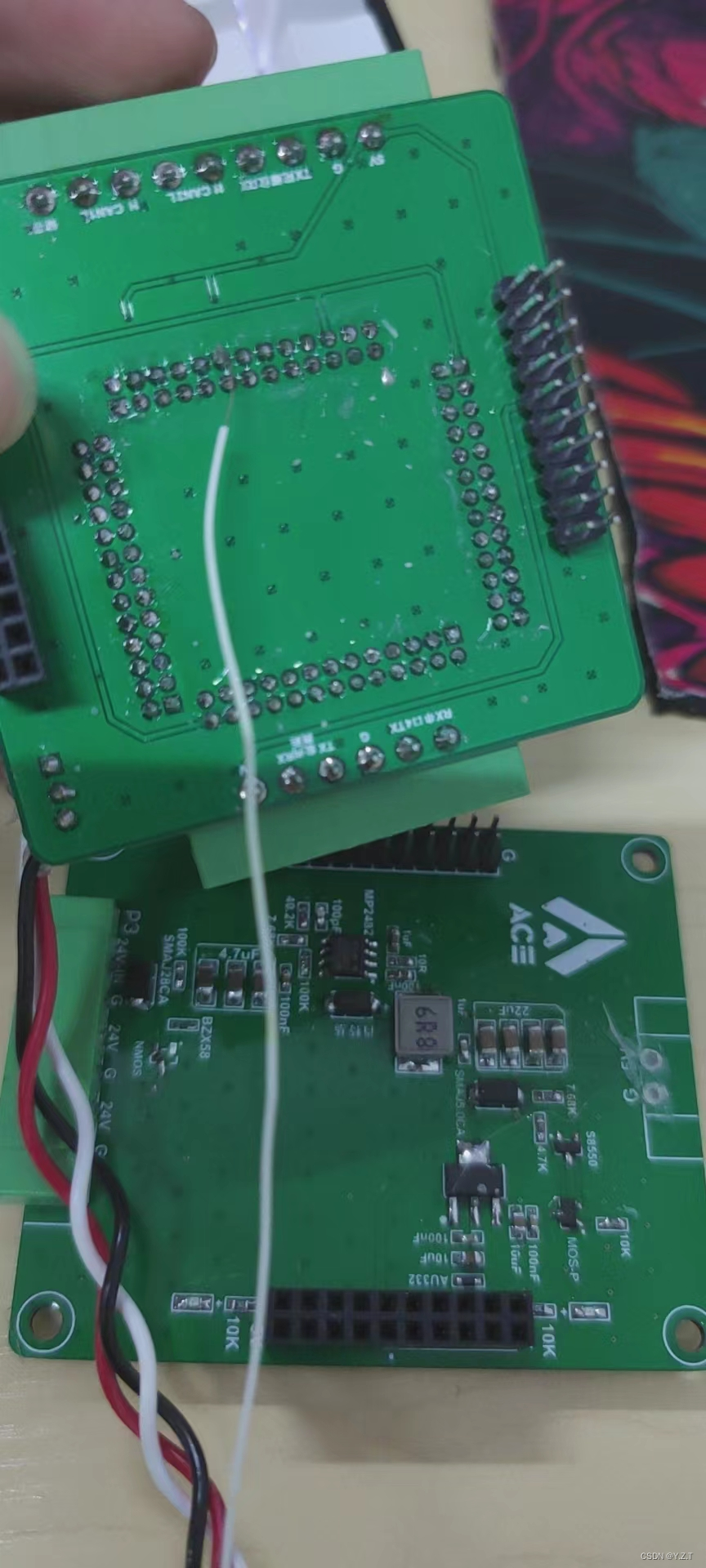

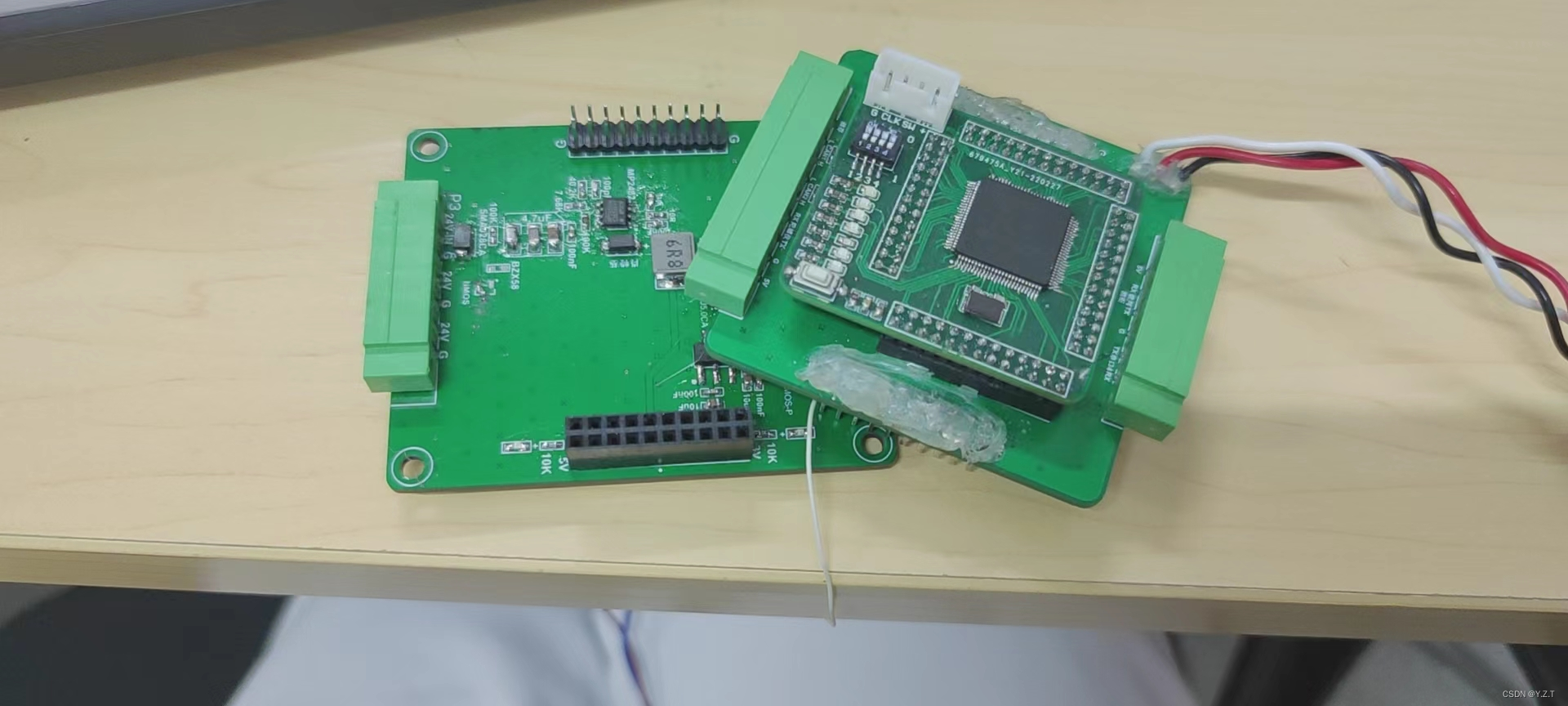

最终我是选择了用F4的板子，飞线进行测试，之后可以让硬件在设计的时候就引出来PB3

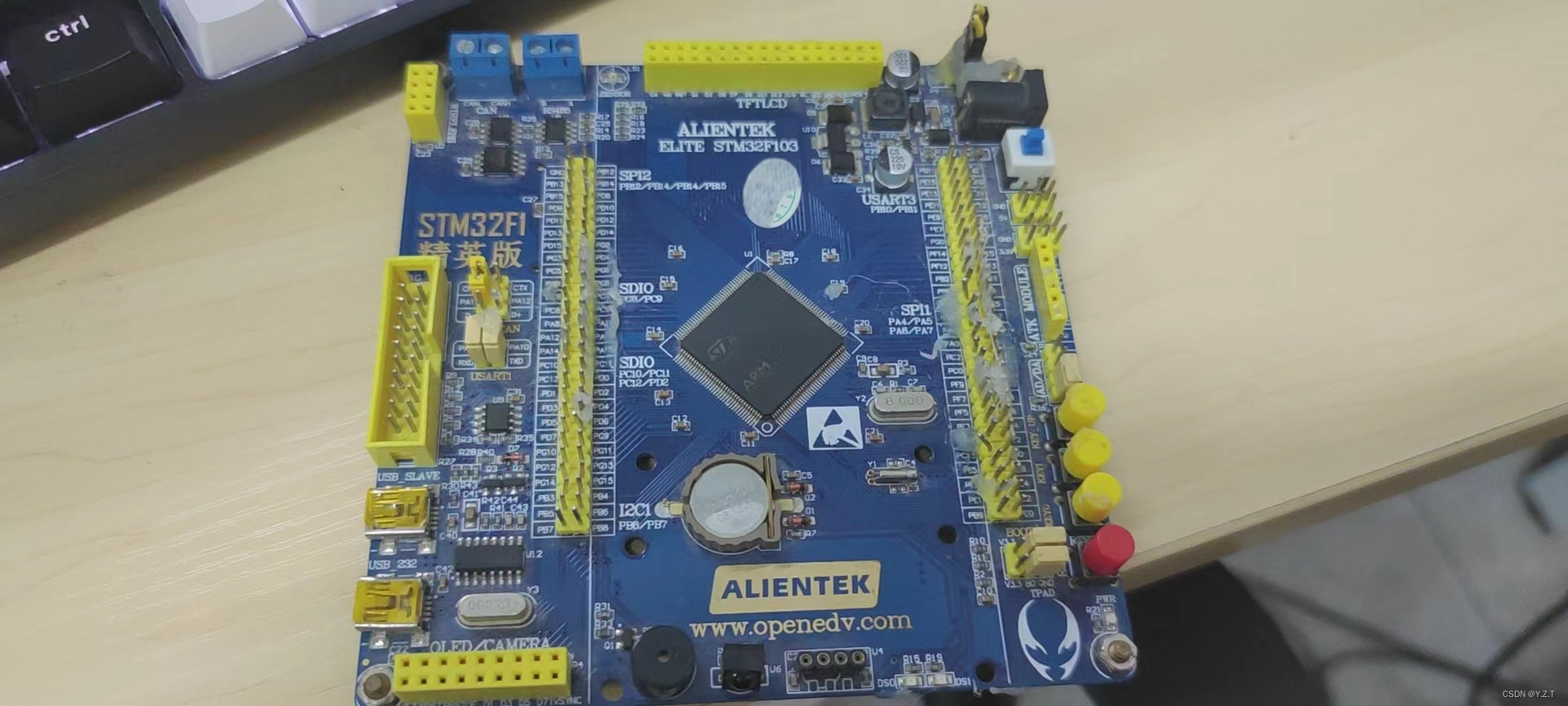

3️⃣

开发板： 正点原子精英板

有无引出PB3： 有

能否飞线： 能

说明： 调起来怪怪的，能用但不想用，也没必要，而且还要外接电源供电

4️⃣

开发板： RM官方开发板C型

有无引出PB3： 无

能否飞线： 否

说明： PB3被用于SPI1_CLK ,也无法复用😭 ， 所以说能不用官方板就别用， 太受限了！！

---

3.2.2 软件配置

3.2.2.1 CUBEMX配置

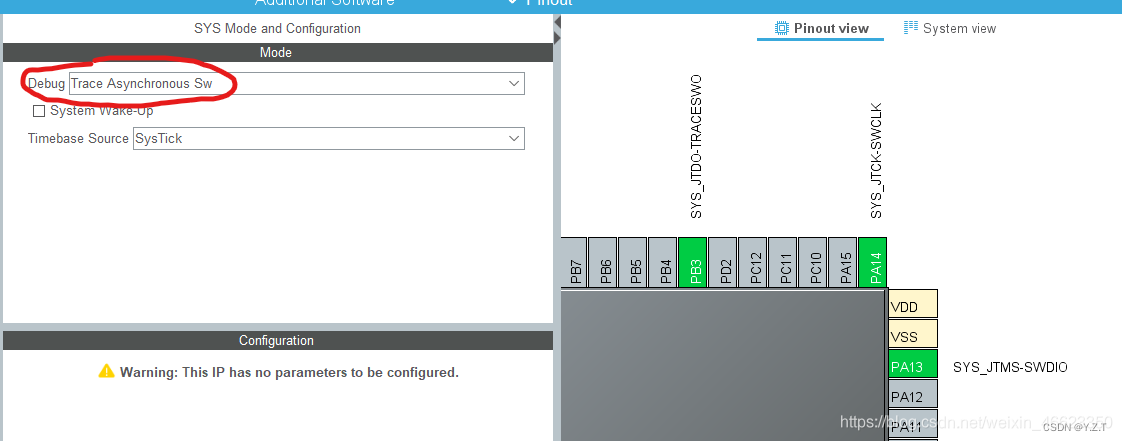

选择异步跟踪模式，此时PB3将会自动定义为SWO端口。

3.2.2.2 KEIL软件设置

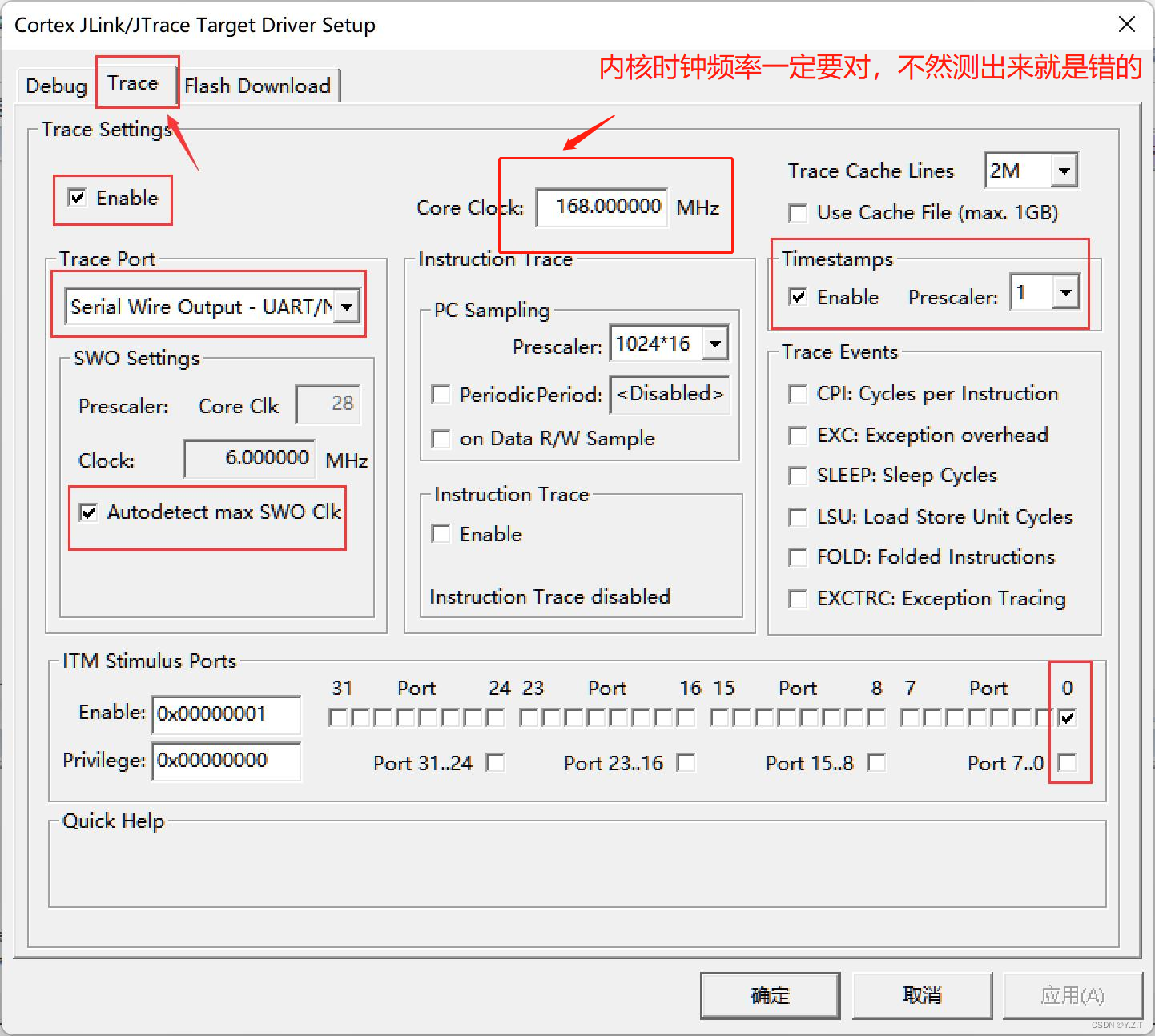

在debug 的Trace窗口进行配置：

确保用的是SW模式 :

---

3.3 keil调试的ini文件用法

通过ini文件，可以动态的分析调试，也可以还原bug发生的情景。

（感觉很有用，但我自己只是简单测试，就不乱说了，后面附上文章自己看）

3.3.1 ini 文件使用

ini文件可解释为一个配置文件，相当于一个**.C文件**，这个文件的执行本质与仿真时的命令行执行一致(如果觉得不麻烦可以在命令行中敲所有的命令而不用加载ini文件).

ini文件的加载主要在两个地方：

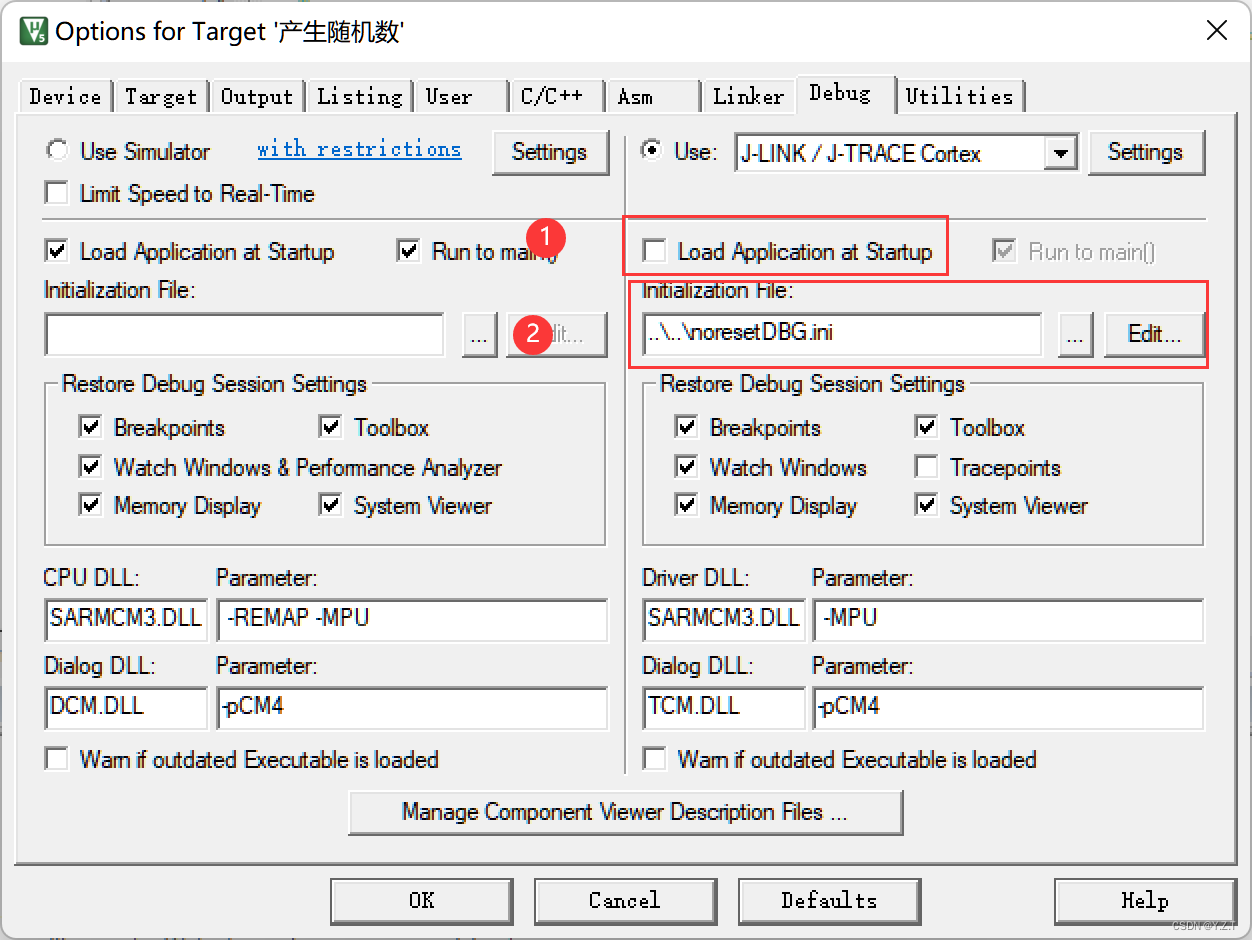

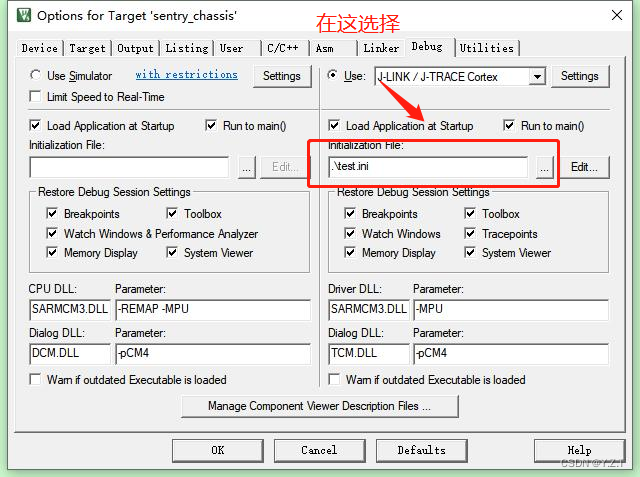

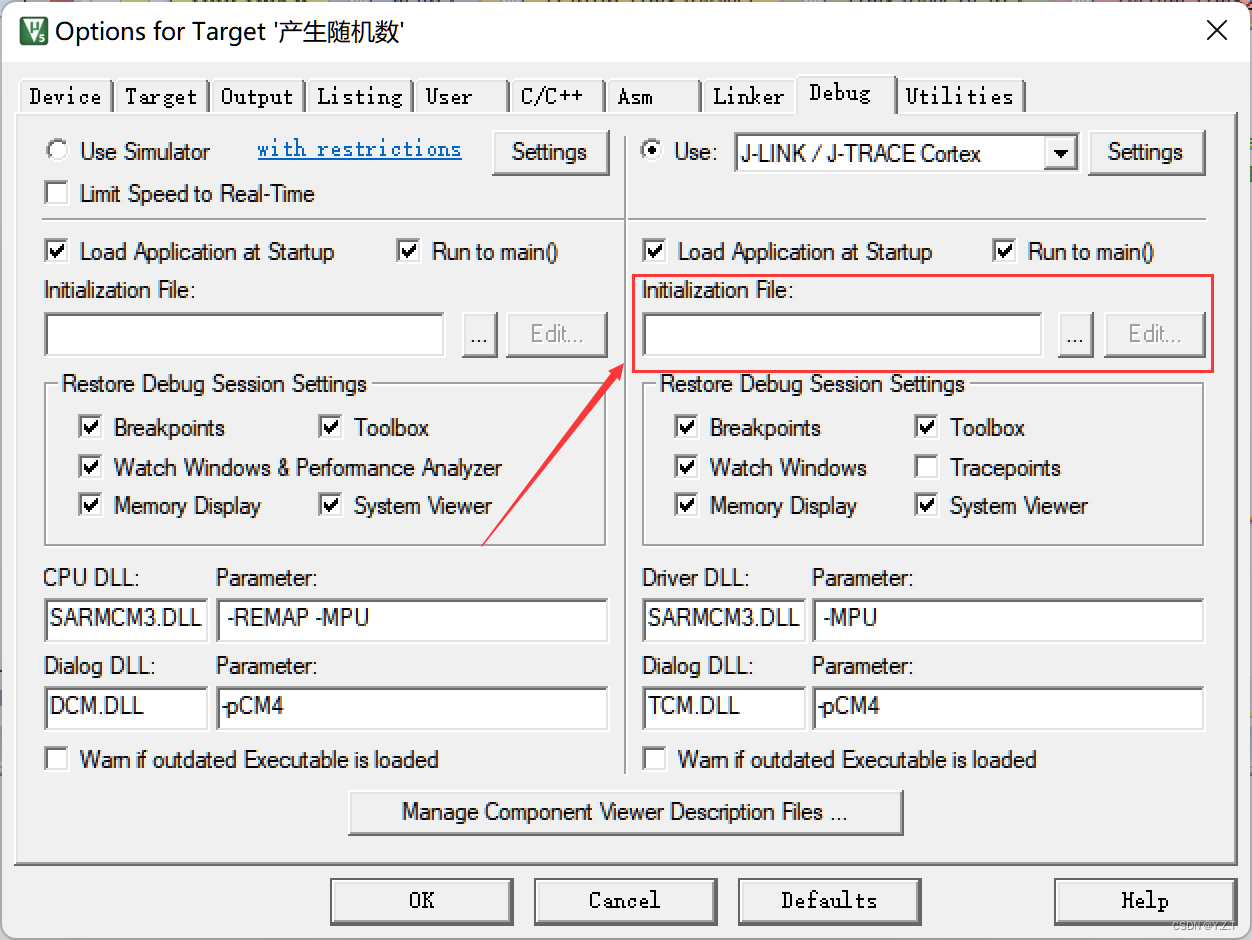

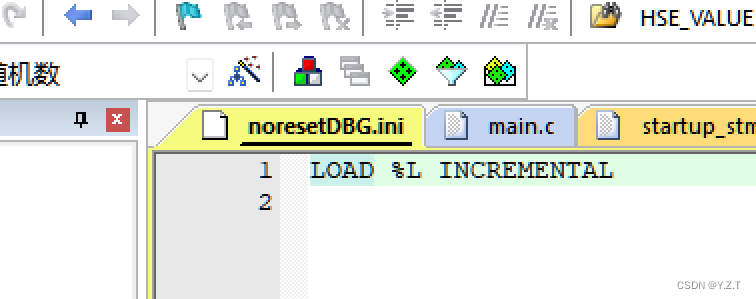

1️⃣ 点击调试时会加载图片所示的ini文件:

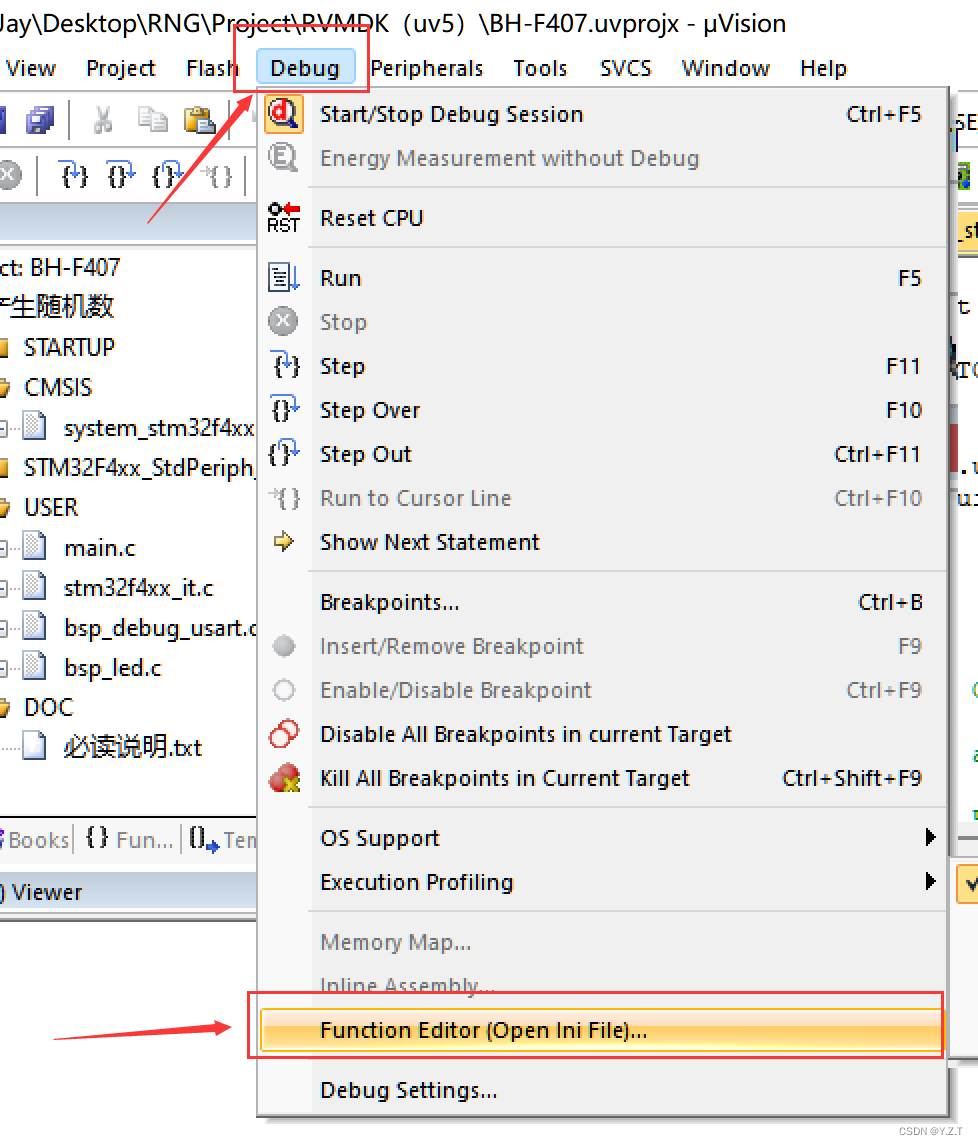

2️⃣ 调试时使用专用管理器调用

调用ini主要用来生成一些配置，如打开itm端口、生成log、设置断点等功能，下边介绍一下小功能。

---

3.3.2 新建按钮

使用任何编辑器新建后缀为.ini的文件，内容如下：

DEFINE BUTTON "显示random值", "printf (\"random=%04XH\\n\",random)"
DEFINE BUTTON "置位", "GPIOF->ODR |= (1<<9)"
DEFINE BUTTON "复位", "GPIOF->ODR &= ~(1<<9)"

这样即可实现按钮的多个定义。

3.3.3 功能函数

命令行不能直接调用函数，与之前讲过的一样，这里的功能函数仅用来调试使用，可以定义一些打印输出，修改变量、外设寄存器值等操作。

使用任何编辑器新建后缀为.ini的文件，内容如下：

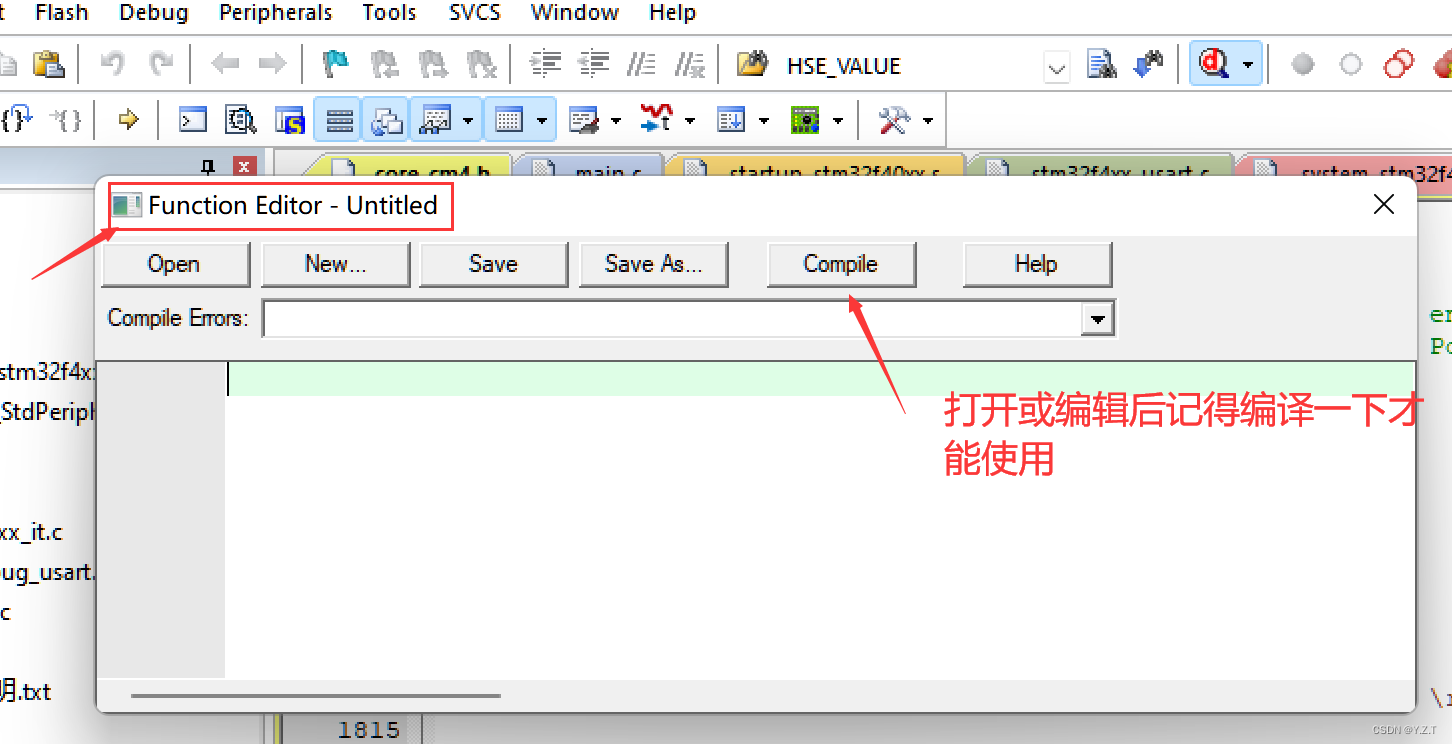

FUNC void clearValue(void)
{
 random =0;
}
FUNC void LEDON(void)
{
 GPIOF->ODR |= (1<<9);
}
DEFINE BUTTON "CLEAR","clearValue();"
DEFINE BUTTON "LED","LEDON();"

以上内容为定义了两个函数清除变量clearValue和打开LED灯LEDON，然后将两个函数做成toolbox按钮。

3.3.4 不复位在线调试

3.3.4.1 使用SWD4线连接目标板(Jtag接口会产生复位)

3.3.4.2 外部工程目录下创建一个noresetDBG.ini配置文件，内容为：

LOAD %L INCREMENTAL

没有这个也可以不复位调试，但打不了断点

3.3.4.3 取消勾选Load Application at Startup，加载调试初始化配置

(2也可省略，直接在仿真后的command窗口输入效果是一样的)

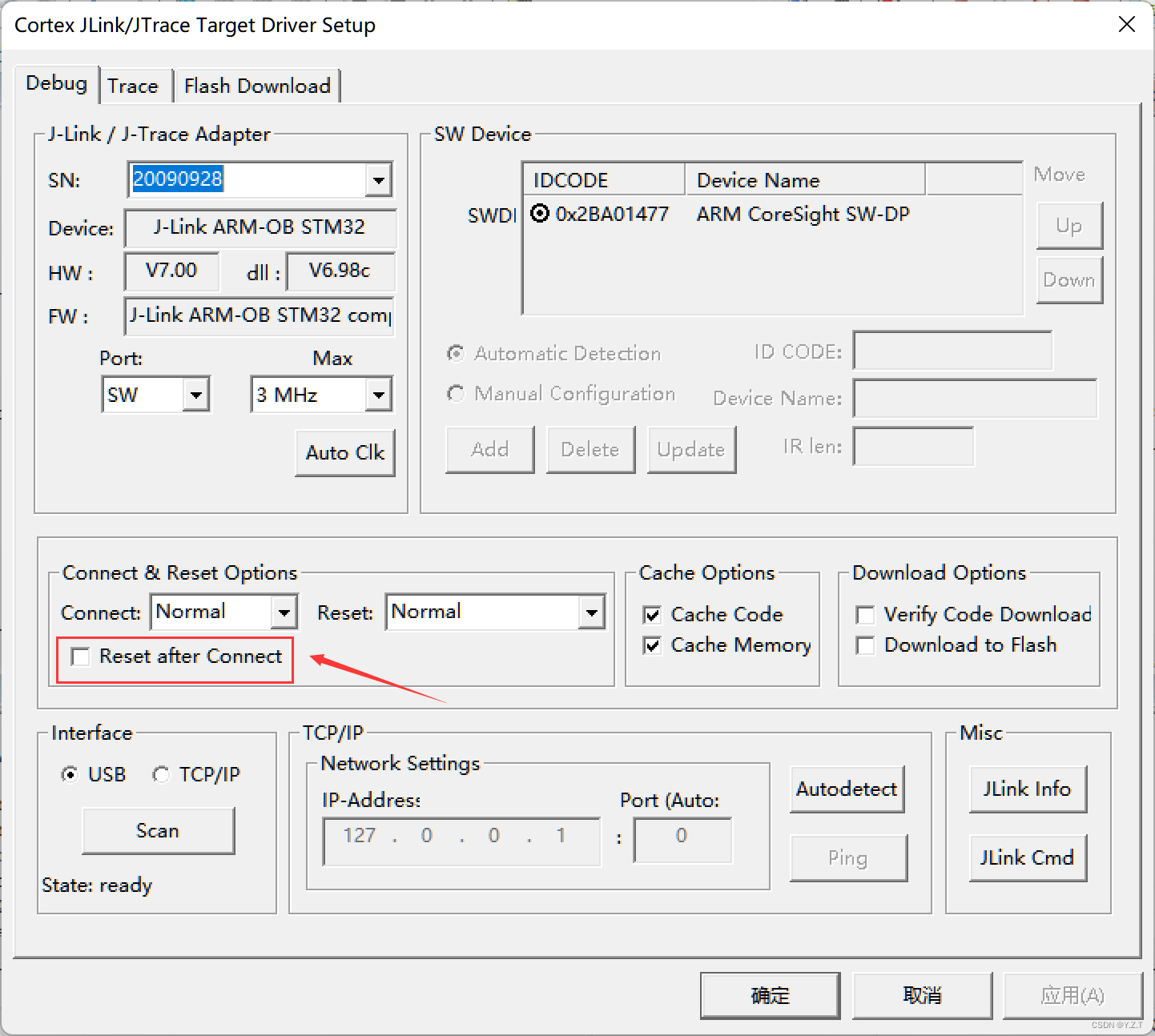

3.3.4.4 取消调试器连接后的复位(这个建议不连接板子，只插烧写器进行设置，否则会造成复位一次)

3.3.4.5 调试时目标更新也取消勾选(这一步在F407上调试发现不操作也能实现，可有可无的样子)

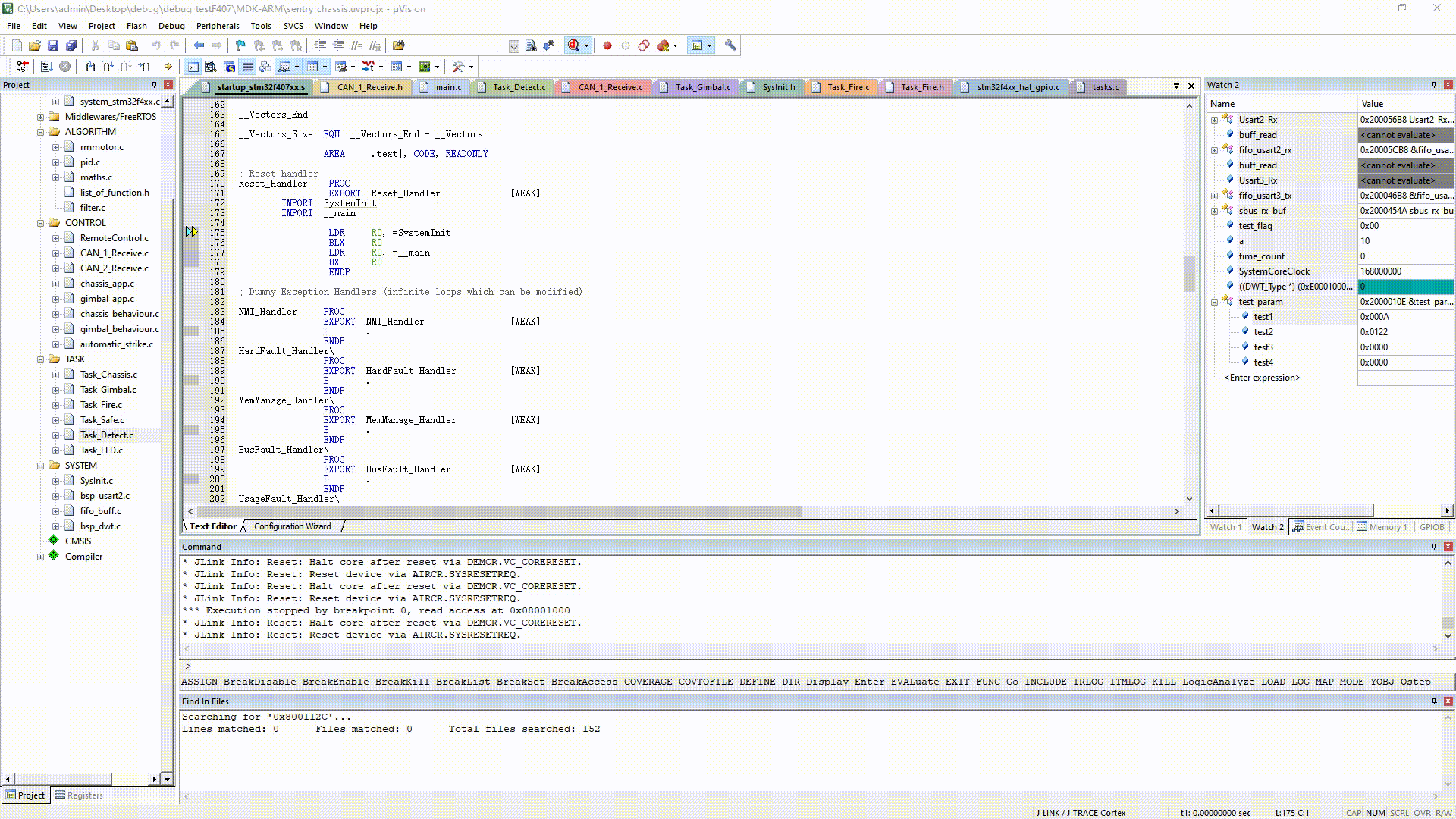

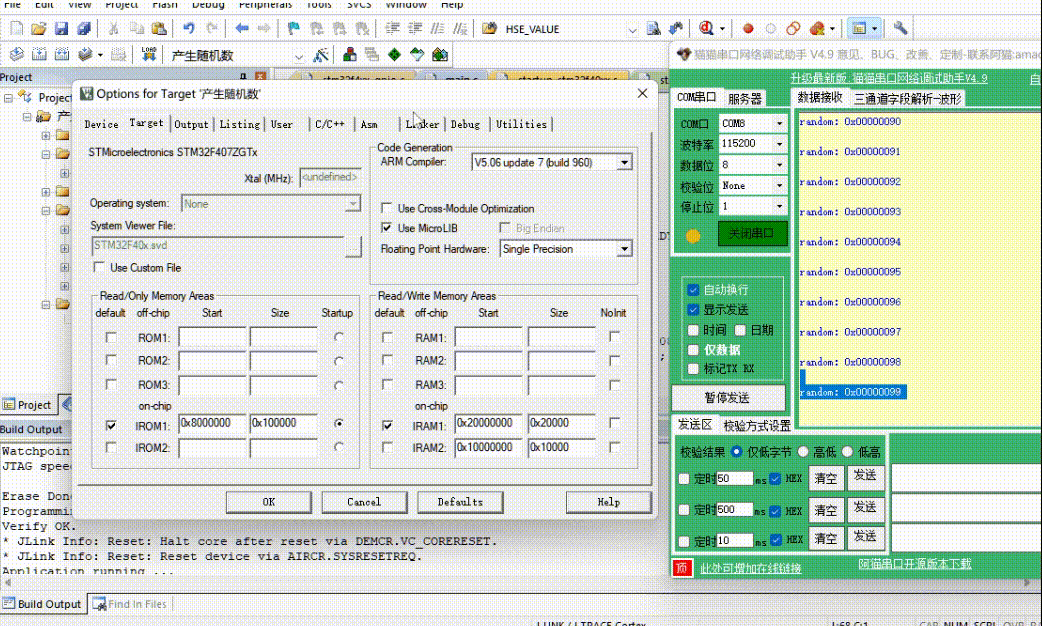

3.3.4.6 效果测试:

（👇详见下文）

KEIL 调试的ini文件有什么用

BUG 终结者，现场抓获！|颠覆认知

---

3.4 打印变量波形

keil本身是有逻辑分析仪的，你们应该都知道，但一般我们调车的时候打印波形都是用的J-Scope，因为正常我

们不配置ITM的话，波形是不会刷新的，就一直卡在那里。

3.4.1 使用方法

直接将变量添加至analyzer窗口就行

注意：最多只能有四个变量

3.4.2 与J-Scope的区别

• J-Scope： 采样频率高，波形更加准确，可以将不同波形放在一起对比； 例如，将pitch轴的实际曲线和设定

  曲线对比，可以直观的看出当前的闭环控制效果

• 逻辑分析仪： 方便快捷，直接将变量拖入即可显示，前提是已经配置好了；缩放范围大，可更直观的看出整

  体的趋势； 可查看io端口的电平变化。

3.4.3 使用示例：

通过逻辑分析仪 打印电机速度曲线：

---

3.5 虚拟串口

直接用虚拟串口打印信息，不再需要占用串口来打印信息：

利用这个函数，直接调用就行

/**
  \brief   ITM Send Character
  \details Transmits a character via the ITM channel 0, and
           \li Just returns when no debugger is connected that has booked the output.
           \li Is blocking when a debugger is connected, but the previous character sent has not been transmitted.
  \param [in]     ch  Character to transmit.
  \returns            Character to transmit.
 */
__STATIC_INLINE uint32_t ITM_SendChar (uint32_t ch)
{
  if (((ITM->TCR & ITM_TCR_ITMENA_Msk) != 0UL) &&      /* ITM enabled */
      ((ITM->TER & 1UL               ) != 0UL)   )     /* ITM Port #0 enabled */
  {
    while (ITM->PORT[0U].u32 == 0UL)
    {
      __NOP();
    }
    ITM->PORT[0U].u8 = (uint8_t)ch;
  }
  return (ch);
}

这个函数相当于串口字节发送函数，只不过串口字节发送函数是通过串口传输的，这里就通过JTDO这根线传输。然后你可能需要使用printf函数打印，那么重定向即可

查看输出：

---

3.6 统计进入中断的数据

3.5.1 Trace Exceptions简介

Trace Exceptions窗口显示有关跟踪的异常和中断的统计数据，如在此中断中花费的最短和最长时间、 上次输入

此异常的时间等。

这是官方文档的介绍：

3.5.2 Event Counters简介

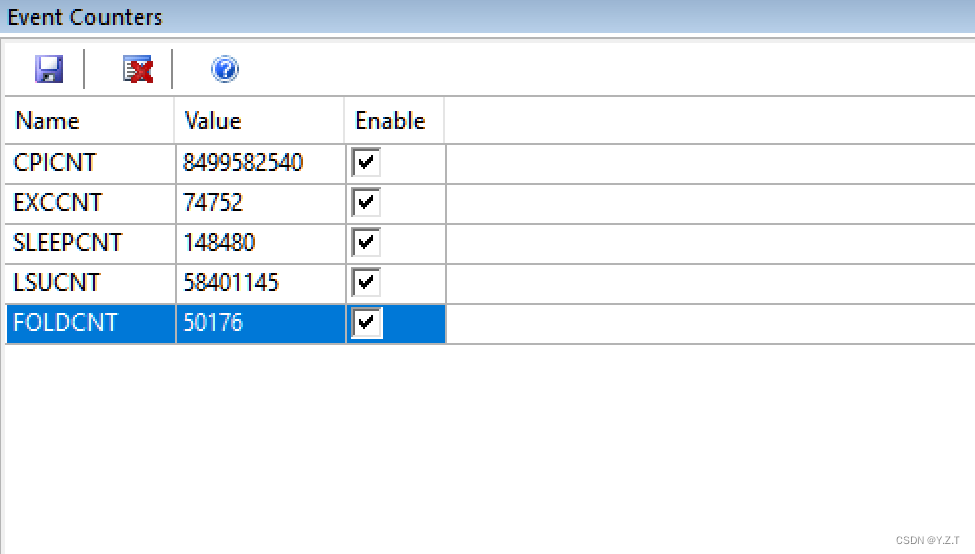

事件计数，用于统计总指令、异常、休眠、存储、折叠指令。

👇 官方文档介绍：

3.5.3 使用示例

通过can分析仪，发送can数据，并查看统计情况：

4️⃣ 其它调试工具

4.1 Systemview

4.1.1 Systemview简介

SystemView是SEGGER开发的针对嵌入式系统的trace工具，支持多种RTOS，也支持自定义OS的移植（需实现trace API，参见User

Manual）。其核心基于SEGGER RTT，一个Host-Target间的通信框架，可通过多种方式连接，除J-LINK之外还可以使用串口及TCP-IP协

议，对非商业用途免费且无功能限制。

SystemView 是一个用于虚拟分析嵌入式系统的工具包。SystemView 可以完整的深入观察一个应用程序的运行时行为，这远远超出一个

调试器所能提供的。这在开发和处理具有多个线程和事件的复杂系统时尤其有效。

官方介绍

4.1.2 使用效果

SystemView 介绍与移植

---

4.2 J-Link的RTT打印

可以通过占用一部分内存空间来实现非在线调试时swd端口的数据输出，一般用在串口紧张时代替串口实现printf调试。

我没用过，所以具体见网上教程

（👇详见下文）

JLink的RTT使用

---

4.3 J-Scope

4.3.1 J-Scope 简介

J-Scope是SEGGER公司推出的，可以在目标MCU运行时，实时分析数据并图形化显示的软件。它不需要SWO或目

标上的任何额外引脚等功能，但使用可用的标准调试端口。J-Scope可以以类似示波器的方式显示多个变量的值。

可以用于平时调车的时候，打印变量波形，如对比电机设定曲线和实际曲线来观察闭环控制效果。

4.3.2 使用效果

如图是六轴陀螺仪三轴的工作曲线：

（👇官网及使用教程）

J-Scope 官网

使用教程

---

4.4 MATLAB

作为一个工科生，MATLAB有多重要就不用多说了吧，基本什么都能干。 比如，我们调车的时候，云台的串级pid大部分都是用的经验调

参。如果能熟练掌握MATLAB ,就可以通过仿真来整定参数。

（👇具体的实现方法可以参考这两篇文章）

系统辨识基础

云台传递函数

---

❗️参考文章

官方文档

keil 调试经验总结

STM32调试利器之ITM

KEIL 调试的 ini 文件有什么用

STM32开发，通过SWO功能输出Printf函数到Utility
