低压电器及选型

低压电器及选型

  低压电器的种类繁多，用途广泛。按所控制的对象分为低压配电电器与低压控制电器。前者主要用于配电系统中，对此类电器的要求是工作可靠，有足够的动稳定性和热稳定性。这类电器有刀开关、熔断器、断路器等。后者主要用于电力拖动自动控制系统和用电设备中，要求这类电器工作准确可靠、操作频率高，寿命长。主要有接触器、控制继电器，主令开关、启动器、电磁铁等。

1.熔断器

熔断器是根据电流超过规定值一定时间后，以其自身产生的热量将熔体熔化，从而使电路断开的原理制成的一种电流保护器。熔断器广泛用于低压配电系统和控制系统及用电设备中，作为短路和过电流保护，是应用最普遍的保护器之一。

1.1熔断器分类

（1）螺旋式熔断器RL。在熔断器管装有石英砂，熔体埋于其中，熔体熔断时，电弧喷向石英砂及其缝隙，可迅速降温而熄灭。为了便于监视，熔断器一端装有色点，不同的颜色表示不同的熔体电流，熔体熔断时，色点跳出，示意熔体已熔断。螺旋式熔断器额定电流为5~200A，主要用于短路电流大的分支电路或有易燃气体的场所。

（2）有填料管式熔断器RT。有填料管式熔断器是一种有限流作用的熔断器由填有石英砂的瓷熔管、触电和镀银铜栅状熔体组成。填料管式熔断器均装在特别的底座上，如带隔离刀闸的底座或以熔断器为隔离刀的底座上，通过手动机构操作。填管式熔断器额定电流为50~1000A，主要用于短路电流大的电路或有易燃气体的场所。

（3）无填料管式熔断器RM。无填料管式熔断器的熔丝管是由纤维物质、制成。使用的熔体为变截面的锌合金片。熔体熔断时，纤维熔管的部分纤维因受热而分解，产生气体，使电弧很快熄灭。无填充管式熔断器具有结构简单、保护性能好、使用方便等特点，一般均与刀开关组成熔断器刀开关组合使用。

（4）有填料封闭管式快速熔断器RS。有填料封闭管式快速熔断器是一种快速动作型的熔断器，由熔断管、触点底座、动作指示器和熔体组成。熔体为银质窄截面或网状形式，熔体为一次性使用，不能自行更换。由于其具有快速动作性，一般为半导体整流元件保护用。

1.2.熔断器的主要技术参数

熔断器的主要技术参数有额定电压、额定电流、熔体分断能力等。

额定电流、极限分断能力等额定电压是指熔断器长期工作时和分断后能够承受的电压，其值一般等于或大于电气设备的额定电压。

额定电流是指是指熔断器长期工作时，设备部件温升不超过规定值时所能承受的电流。厂家为了减少熔断管额定电流的规格，熔断管的额定电流等级比较少，而熔体的额定电流等级比较多，也即在一个额定电流等级的熔管内可以分几个额定电流等级的熔体，但熔体的额定电流最大不能超过熔断管的额定电流。

极限分断能力是指熔断器在规定的额定电压和功率因素(或时间常数)的条件下，能熔断的最大电流值，在电路中出现的最大电流值一般指短路电流值。所以极限分断能力也反了熔断器分断短路电流的能力。

额定分断能力是指熔断体在额定电压下能够可靠地熔断最大许可短路电流。短路时熔断体中会通过比其正常工作大得多的瞬时电流，安全运行要求熔断体保持完整的状态切断电路。可靠的限流特性使电气线路中的设备免遭电动力的破坏。

环境温度是指直接环绕熔断体周围的空气温度，不应与室温相混淆。在许多实用场地熔断体的温度相当高，这是因为熔断体是配置在不同结构的支持件或底座中以及整个熔断又是封闭在配电或控制柜中。

1.3.熔断器的选择

由于各种电气设备都具有一定的过载能力，允许在一定条件下较长时间运行;而当负载超过允许值时，就要求保护熔体在一定时间内熔断。还有一些设备起动电流很大，但起动时间很短，所以要求这些设备的保护特性要适应设备运行的需要，要求熔断器在电机起动时不熔断在短路电流作用下和超过允许过负荷电流时，能可靠熔断，起到保护作用。熔体额定电流选择偏大，负载在短路或长期过负荷时不能及时熔断;选择过小，可能在正常负载电流作用下就会熔断，影响正常运行，为保证设备正常运行，必须根据负载性质合理地选择熔体额定电流。

2.接触器

  接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。在功能上接触器除能自动切换外，还具有手动开关所缺乏的远距离操作功能和失压(或欠压)保护功能，但没有自动开关所具有的过载和短路保护功能。接触器生产方便、成本低，主要用于控制电动机、电热设备、电焊机、电容器组等，是电力拖动自动控制线路中应用最广泛的电器元件。

  接触器按其主触点控制的电路中电流种类分类，有直流接触器和交流接触器。它们的线圈电流种类既有与各自主触点电流相同的，但也有不同的，如对于重要场合使用的交流接触器，为了工作可靠，其线圈可采用直流励磁方式。按其主触点的极数(即主触点的个数)来分，则直流接触器有单极和双极两种;交流接触器有三极、四极和五极三种。其中交流触电器用于单相双回路控制可采用四极，对于多速电动机的控制或自耦合降压起动控制可采用五极的交流接触器。

2.1.交流接触器分类

交流接触器按用途不同可分为:机械连锁接触器、切换电容接触器、真空交流接触器

(1)机械连锁交流接触器实际上是由两台相同规格的交流接触器中间加上机械连锁机构所组成，保证在任何情况下只能是一台接触器吸合，两台接触器不能同时吸合。通常用于电动机的正反转控制中。
(2)切换电容接触器专用于低压无功补偿设备中，投入或切除电容器组，以调整电力系统功率因数，切换电容接触器在空气电磁式接触器的基础上加入了抑制浪涌的装置，使合闸时浪涌电流对电容的冲击和分闸时的过电压得到抑制。
(3)真空交流接触器以真空为灭弧介质，其主触点密封在真空管内。由于真空管几乎无任何介质，当触点分离时，电弧只能由触点上蒸发出来的金属蒸气来维持，真空电弧的等离
子体很快向四周扩散，在第一次电压过零时电弧就能熄灭。

2.2.交流接触器的主要技术参数

(1)额定电压。接触器铭牌上的额定电压是指电磁线圈的额定电压。交流有127、220、380、500V等档次;直流有110、220、440V等档次。

(2)额定电流。接触器铭牌上的额定电流是指主触点的额定电流.

3.继电器

继电器是一种根据某种输入信号的变化，而接通或断开控制电路，实现控制目的的电器。继电器的种类很多，按工作原理可分为电磁式继电器、感应式继电器、电动式继电器、固态继电器。

3.1.中间继电器

电磁继电器是自动控制电路中常用的一种元件。实际上它是用较小电流控制较大电流的一种自动开关。因此，广泛应用于电子设备中。电磁继电器一般由一个线圈、铁心、一组成或几组带触点的簧片组成。触点有动触点和静触点之分，在工作过程中能够动作的称为动触点，不能动作的称为静触点。其工作原理是:当线圈通电以后，铁心被磁化产生足够大的电力，吸动衔铁并带动簧片，使动触点和静触点闭合或分开;当线圈断电后，电磁吸力消失，衔铁返回原来的位置，动触点和静触点又恢复到原来闭合或分开的状态。应用时只要把需要控制的电路接到触点上，就可利用继电器达到控制的目的。电磁式继电器的种类也很多，如电压继电器、电流继电器、中间继电器等。

电磁继电器的主要特征参数

(1)额定工作电压或额定工作电流。这是指继电器工作时线圈需要的电压或电流。种型号的继电器的构造大体是相同的。为了适应不同电压的电路应用，一种型号的继电器通常有多种额定工作电压或额定工作电流，并用规格型号加以区别。
(2)直流电阻。直流电阻是指线圈的直流电阻。有些产品说明书中给出额定工作电压和直流电阻，这时可根据欧姆定律求出额定工作电流。若已知额定工作电流和直流电阻。
亦可求出额定工作电压。

(3)吸合电流。吸合电流是指继电器能够产生吸合动作的最小电流。在实际使用中要使继电器可靠吸合，给定电压可以等于或略高于额定工作电压。一般不要大于额定工作电压的1.5倍。否则会烧毁线圈。

(4)释放电流。释放电流是指继电器产生释放动作的最大电流。如果减小处于吸合状态的继电器的电流，当电流减小到一定程度时，继电器恢复到未通电时的状态，这个过程
称为继电器的释放动作。释放电流比吸合电流小得多。(5)触点负荷。触点负荷是指继电器触点允许的电压或电流。它决定了继电器能控制电压和电流的大小。应用时不能用触点负荷小的继电器去控制大电流或高电压。例如:JRX-13F电磁继电器的触点负荷是0.02AX12V，就不能用它去控制220V的电路通断。对于本书常用的电磁式中间继电器，选型时应考虑以下两个参数:线圈工作电压;②触点的种类和容量。一般说，继电器切换负荷在额定电压下，电流大于100mA、小于额定电流的 75%最好。

3.2热继电器

热继电器是利用测量元件被加热到一定程度而动作的一种继电器。热继电器的测量元件通过常用双金属片，它是由主动层和被动层组成。主动层材料采用较高膨胀系数的铁镍铬合金，被动层材料采用膨胀系数很小的铁镍合金。主动层和被动层可采用热和压力使其结合成双金属片，也可采用冷结合。因此双金属片在受热后将向被动层方向弯曲。

双金属片的加热方式有直接加热、间接加热和复式加热。直接加热就是把双金属片当作热元件，让电流直接通过。间接加热是用与双金属片无电联系的加热元件产生的热量来加热。复式加热是直接加热与间接加热两种加热形式的结合。双金属片受热弯曲，当弯曲到定程度时，通过动作机构使触点动作。热继电器主要用作三相感应电动机的过载保护。

热继电器的技术要求：

（1）具有可靠而合理的保护特性。

（2）具有一定的温度补偿

（3）具有手动复位与自动复位功能

（4）热继电器动作电流可调节。

3.3时间继电器

当继电器的感受部分接受外界信号后，经过一段时间才使执行部分动作，这类继电器为时间继电器。按其动作原理可分为电磁式、空气阻尼式、电动式与电子式;按延时方式分为通电延时型与断电延时型两种。
空气阻尼式时间继电器又称气囊式时间继电器。它是利用空气阻尼的原理来获得延时的。对JS23系列时间继电器来说，它由一个具有四个瞬动触点的中间继电器为主体，加一个延时机构组成。延时机构包括波纹状气囊、排气阀门、具有细长环形槽的延时片、调节旋钮及动作弹簧等。当继电器线圈通电后，衔铁被吸，松开阀杆，阀门弹簧复原，阀门被关闭，气囊在动作弹簧的作用下有伸长的趋势。此时外界空气在气囊内外压力差的作用下经过滤气片，通过延时片的延时环形槽渐渐进入气囊，当气囊伸长到能触动脱扣机构时，延时触点动作从继电器线圈通电，至延时触点动作这段时间即为延时时间。

转动调时旋钮可改变空气流经延时片上环形槽的长度，从而改变了延时时间，这种结构称为平面圆盘可调空气通道延时机构，调时旋钮上的钮牌的刻度线能粗略地指示出整定的延时值。

空气阻尼式时间继电器可做成通电延时型与断电延时型，其结构简单，延时范围大，不受电源电压及频率波动的影响，价格较低，但延时精度较低，一般使用于时精度不高的场合。

常用的空气阻尼式时间继电器为JS23系列，用于替代JS7-A、JSJ-B、JS-16系列。

4.按钮

控制按钮是一种结构简单应用广泛的主令电器，用以远距离操纵接触器、继电器等电磁装置或用于信号和电气链锁线路中。

控制按钮由按钮帽、复位弹簧、桥式触点、外壳等组成，通常做成复合式，即具有动合触点和动断触点。按下按钮时，先断开动断触点，后接通动合触点;按钮释放后，在复位弹簧的作用下，按钮触点“先断后合”自动复位。控制按钮种类很多，在结构上有撤动式、紧急式、钥匙式、旋转式、带灯式和打碎玻璃按钮。

常用的控制按钮有LA18、LA19、LA20、LAY3和LA25等系列。其中LA18系列采用积木式两面拼接装配基座，触电数量可按照需要拼接。

5、行程开关

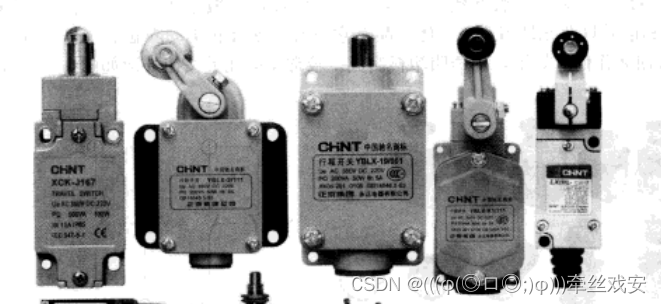

行程开关也称为位置开关或限位开关，用于控制机械设备的行程及限位保护。在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触电动作，实现电路的切换。因此，行程开关是一种根据运动部件的行程设置而切换电路的电器，它的作用原理与按钮类似。行程开关广泛用于各类机床和起重机用以控制其行程、进行终端限位保护。在电梯的控制电路中，还利用行程开关来控制开关门的速度、自动开关门的限位，轿厢的上、下限位保护。行程开关按操作方式不同有接触和非接触式两种。

5.1.接触式

接触式行程开关根据其操作机构又可分为直动式(按钮式)和旋转式两种。两种的结构基本相同，都是由操作机构、传动系统。触点系统和外壳组成，两者的主要区别在传动系统。直动式行程开关的结构，动作原理与按钮相似。单轮旋转式行程开关当运动机构的挡铁压到行程开关的滚轮上时，传动杠杆连同转轴一起转动，凸轮撞动撞块使得动断触点断开动合触点闭合。档铁移开后，复位弹簧使其复位(双轮旋转式不能自动复位)。

5.2感应式

非接触式即感应式行程开关又称为接近开关。它是利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。通常把这个距离叫“检出距离”。不同的接近开关检出距离也不同。当被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。不同的接近开关，对检测对象的响应能力是不同的。这种响应特性被称为“响应频率”。

因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知”方法也不同，所以常见的接近开关有以下几种。

(1)涡流(电感)式接近开关。这种开关通常称为电感式接近开关。它由LC高频振荡器和放大处理电路组成，利用在开关的感应面产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。电感式接近开关属于一种有开关量输出的位置传感器。

（2）电容式接近开关。这种开关的测量头通常是构成电容器的一个极板，而另一个极板是开关的外壳。这个外壳在测量过程中通常是接地或与设备的机壳相连接。当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使物体和接近开关之间的电容介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。电容式接近开关亦属于一种具有开关量输出的位置传感器。

(3)霍尔接近开关。霍尔元件是一种磁敏元件。利用霍尔元件做成的开关，叫做霍尔开关。当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。

(4)光电式接近开关。利用光电效应做成的开关叫光电开关。将发光器件与光电器件按一定方向装在同一个检测头内。当有反光面(被检测物体)接近时，光电器件接收到反射光后便在信号输出，由此便可“感知”有物体接近。光电开关工作时，由内部振荡回路产生的调制脉冲经反射电路后，由发射管辐射出光脉冲。当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏二极管。并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或RC积分方式排除干扰，最后经延时(或不延时)触发驱动器输出光电开关控制信号。光电式接近开关按发射器和接收器的位置不同有:直接反射式光电开关、反射板反射式光电开关、对射式光电开关、槽式光电开关、光纤式光电开关。

(5)热释电式接近开关。用能感知温度变化的元件做成的开关叫热释电式接近开关。这种开关是将热释电器件安装在开关的检测面上，当有与环境温度不同的物体接近时，热释电器件的输出便变化，由此便可检测出有物体接近。

(6)其他型式的接近开关。当观察者或系统对波源的距离发生改变时，接近到的波的频率会发生偏移，这种现象称为多普勒效应。声纳和雷达就是利用这个效应的原理制成的。利用多普勒效应可制成超声波接近开关、微波接近开关等。当有物体移近时，接近开关接收到的反射信号会产生多普勒频移，由此可以识别出有无物体接近。

接近开关除可以完成行程控制和限位保护外，还是一种非接触型的检测装置，用作检测零件尺寸和测速等，也可用于变频计数器、变频脉冲发生器、液面控制和加工程序的自动衔接等。特点有工作可靠、寿命长、功耗低、复定位精度高、操作频率高以及适应恶劣的工作环境等。
