1.PLC控制电路
1.1双联控制
开关控制灯最为普遍、简单的做法是用一个开关控制一盏灯,除此之外,在某个位置需要用两个开关控制一盏灯,这就是双联控制。

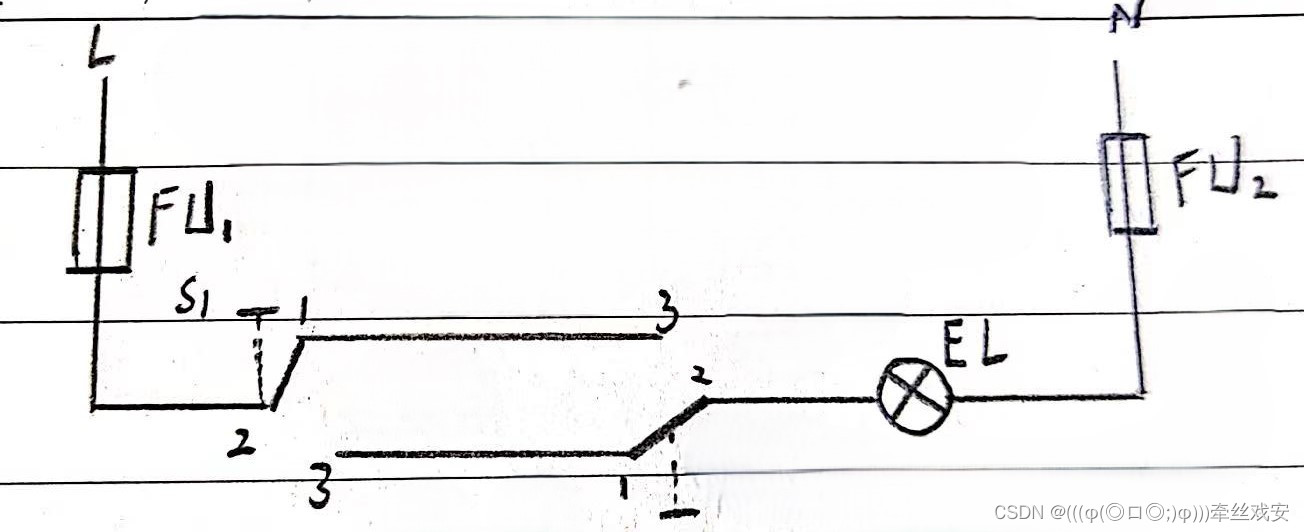

灯的双联控制,在传统上要用到2个单刀双联开关,其电气原理图如下图一所示。
图中若开关未被按下时,触点1-2接通,此时由于开关S1触点[3](或[1])与S的触点1(或3)相连,两开关成交叉连接,回路(L→S1→S2→EL→N)不通,故灯EL不会亮。当开关S1或S2中某个被按下时,触点3-2接通,回路接通灯就亮了。若再按下开S1或S2中某个,回路断开灯就灭了,实现了双联控制。
1.2 PLC控制梯形图
灯双联控制的 PLC梯形图按照经验法由电原理图转换得到。转换过程如下。
第1步元件代号替换。为了观察清楚,我们把上图的电原理图重绘,如下图2所示。根据图1所示的PLC控制原理图,开关S1接在PLC输入端的10.0端子上开关 S2接在 PLC输入端的I0.1端子上,灯则通过继电器KJ接在 PLC的输出端子 Q0.上,所以把图1电原理图中的开关S1用“I0.0”替换,开关S2用“10.1”替换,灯用“Q0.0”替换。替换后的图如图2所示。
第2步图形符号替换。把图2中的开关10.0和10.1的动合触点用PLC的梯形图符号“小”替换,开关I0.0和I0.1的动断触点用PLC的梯形图符号“”替换,灯Q0.0
