超表面CST操作

已于 2024-12-27 19:16:08 修改
阅读量1.3k 收藏 24
点赞数 2
分类专栏： #天线 文章标签： 学习
于 2024-08-08 16:20:39 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_51448286/article/details/141030036
版权

1.查看模式1和模式2分别是TM/TE模

2.圆极化波入射

传播方向为+z的圆极化波， 模式1为LH，模式2为RH； 传播方向为-z方向的波则相反。

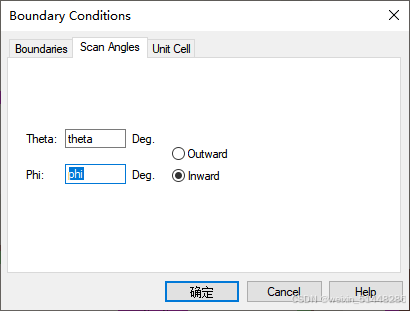

6.斜入射设置

theta是入射角，phi是极化方向。

7.phase随参数的变化

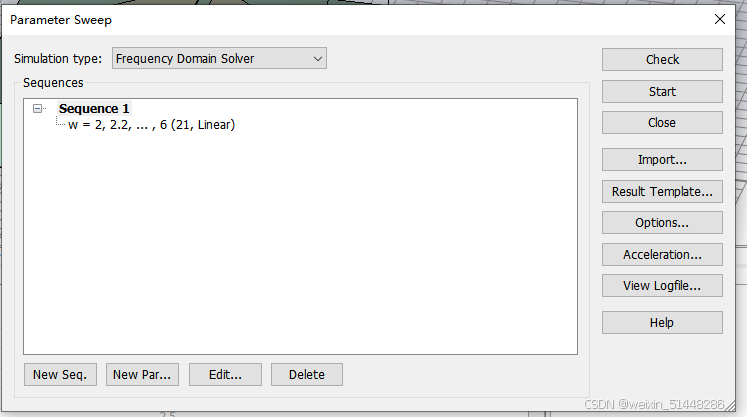

第一，先扫参，点击start

第二，进行后处理

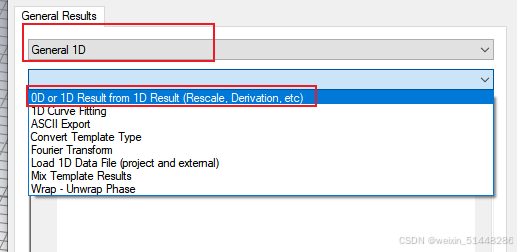

8.在后处理中查看没有折叠的相位曲线

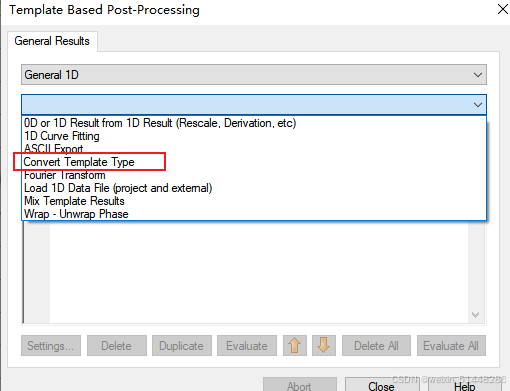

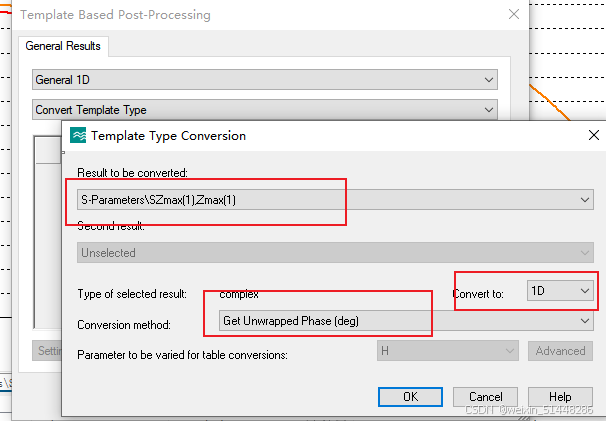

先选择convert template type

floquet端口x极化入射波_CST2012 floquet中的模式设置问题
