51单片机（二）8051内核及STC89C52介绍

我们现在经常使用的STC89C52RC单片机就是基于8051内核的，它是深圳宏晶科技生产的一款单片机，它与MCS-51兼容，下面开始介绍STC89C52RC单片机。

1. STC89C52RC的兼容型号

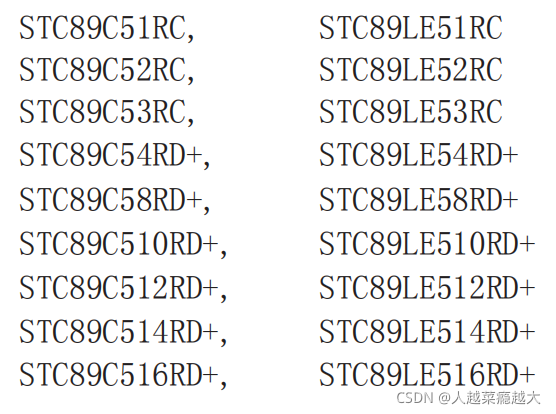

        STC89C52RC兼容STC89C51RC,STCLE51RC，STC89C53RC,STC89LE52RC等。以下是完整型号列表：

我们平时用的stc89c52已经能够满足我们日常开发简单应用的需求；如果有需求，高级的51单片机像stc15w408as，stc8a8k64s12也能满足大多数需求；当然，如果有更高的需求请用cortex-M内核的单片机。

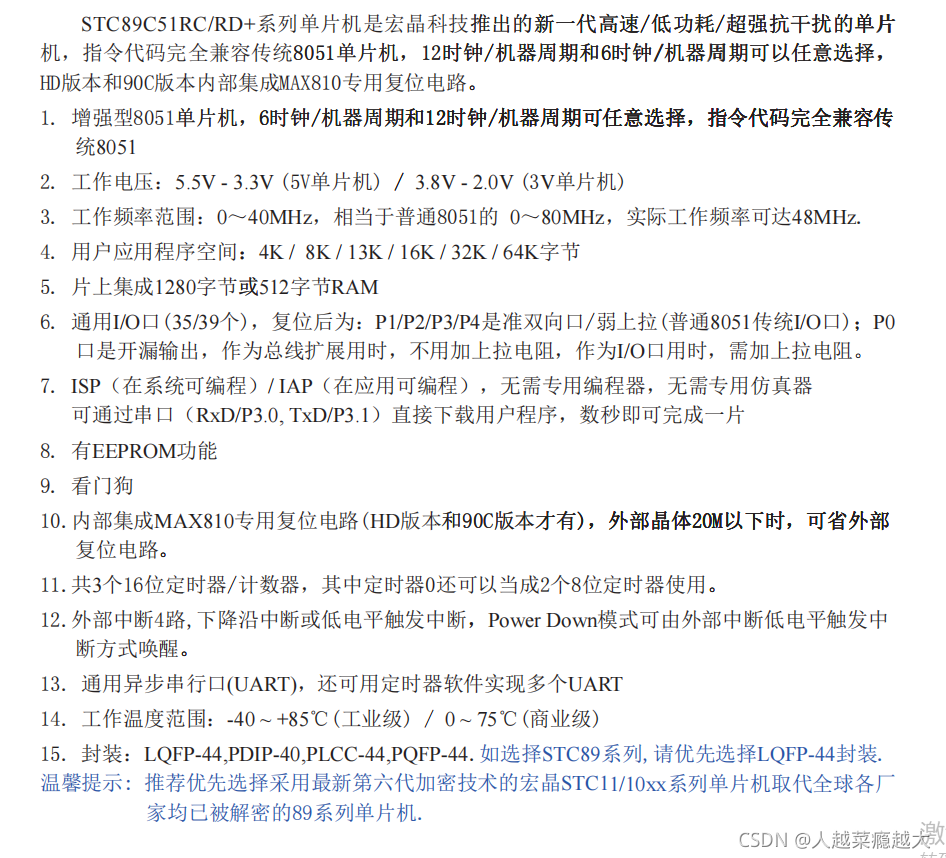

2. STC89C52单片机简介



 简单来说，就是介绍了片内外设，时钟，电源电压，RAM,ROM以及封装等。

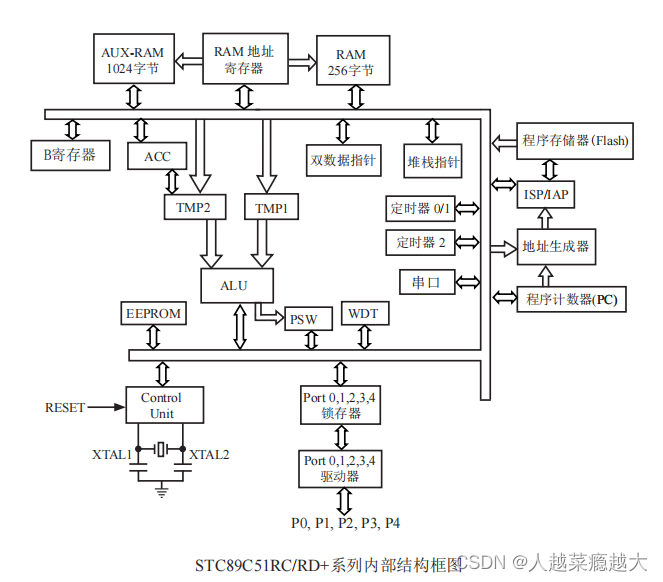

3.51单片机架构



看得出来，8051单片机是单总线单流水线架构，cpu的运行速度完全取决于外部晶振的频率。

4.STC89C52单片机外设简单介绍

（1）GPIO

        STC89C52的GPIO为准双向口，芯片上电后的初始功能即为准双向口模式。

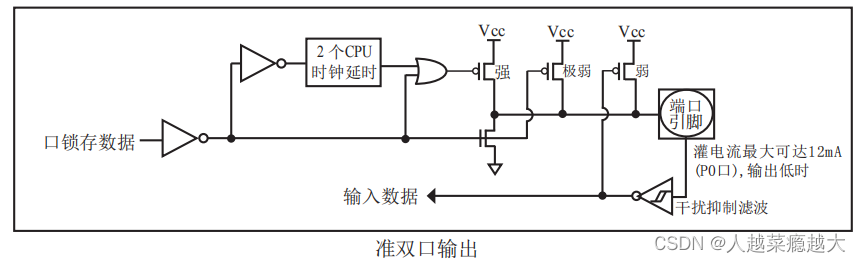

        GPIO结构图如下：

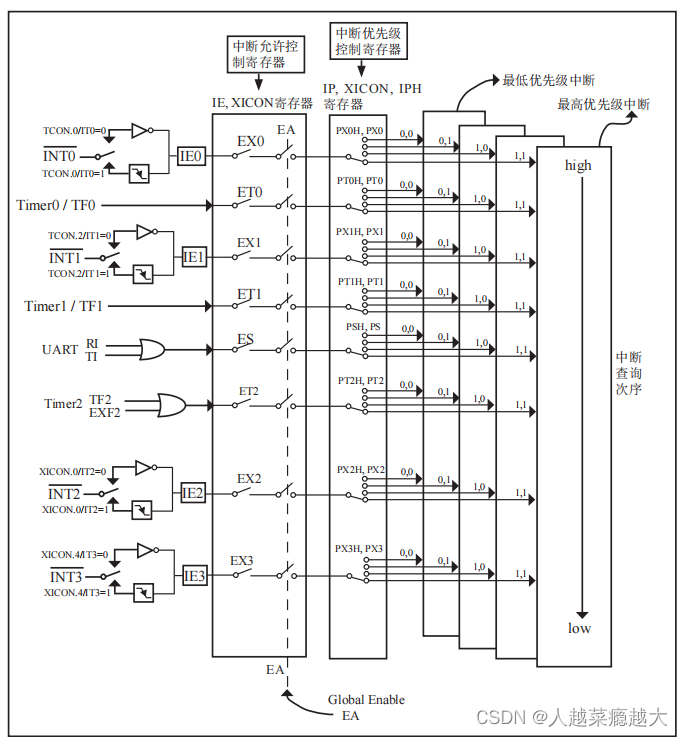

（2）中断总结构

（3）定时器0/1/2

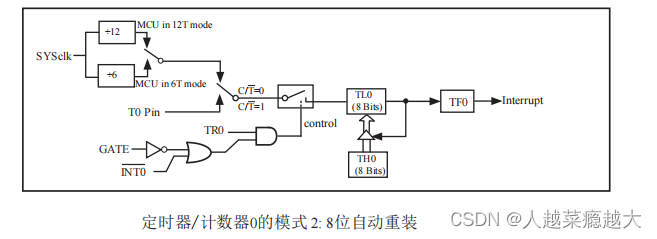

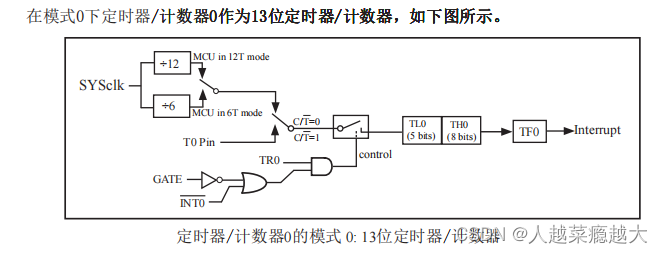

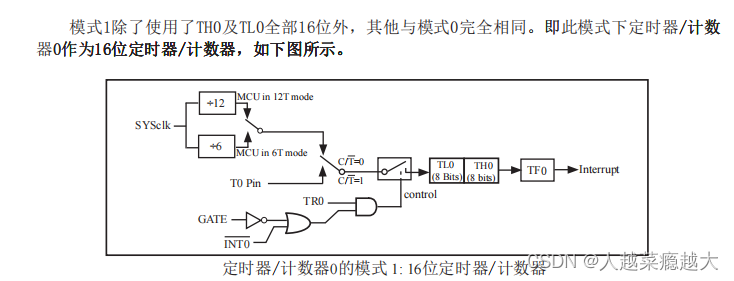

        定时器0共有三种模式：

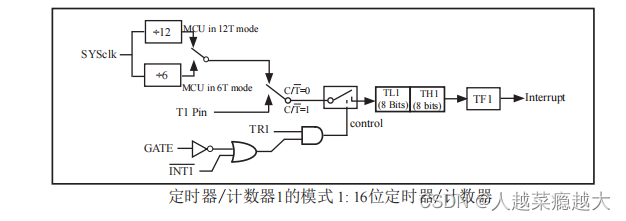

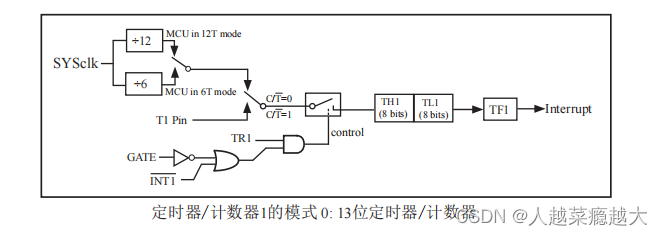

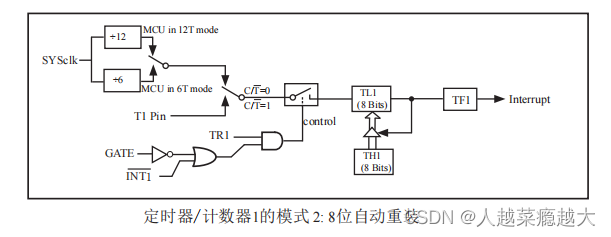

         定时器1也是三种模式：

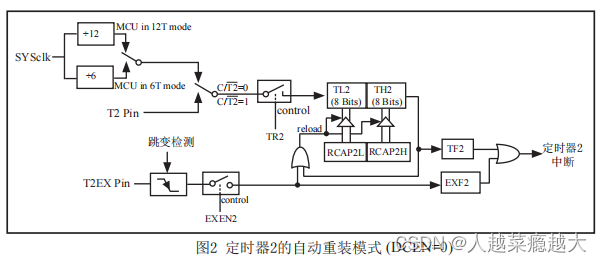

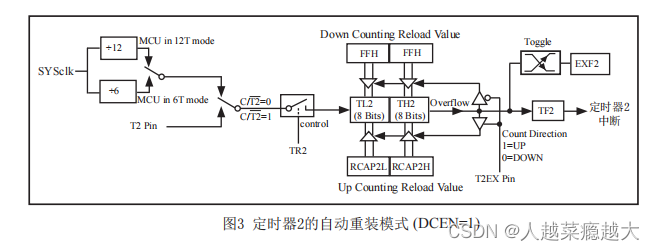

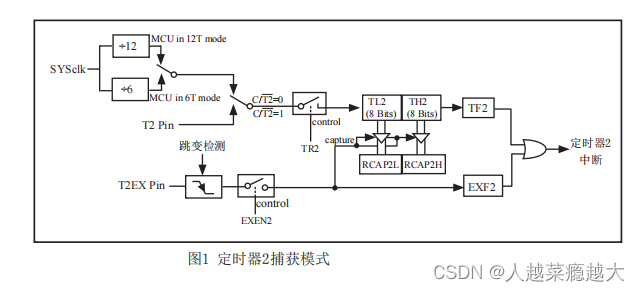

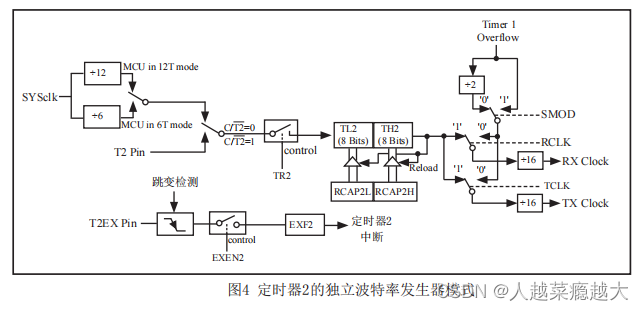

        定时器2有以下几种模式：









（4）UART串口

        串口结构图比较复杂，这里就不演示了。

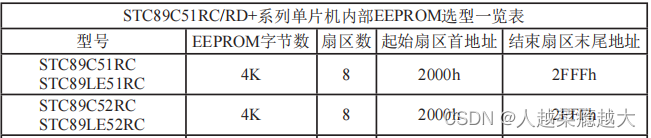

（5）EEPROM（4KB）
