自制简易加湿器

（后面制作pcb）

一：说明

1.该加湿器自定义湿度阈值为60%RH，可手动按键更改阈值

2.加湿器可USB供电或自带使用锂电源电池

3.加湿器为自动控制，无需人工干预

二：加湿器控制策略

湿度小于阈值时，开通继电器使物化片工作。

湿度小于阈值时，关闭继电器，物化片停止工作

三：加湿器控制芯片

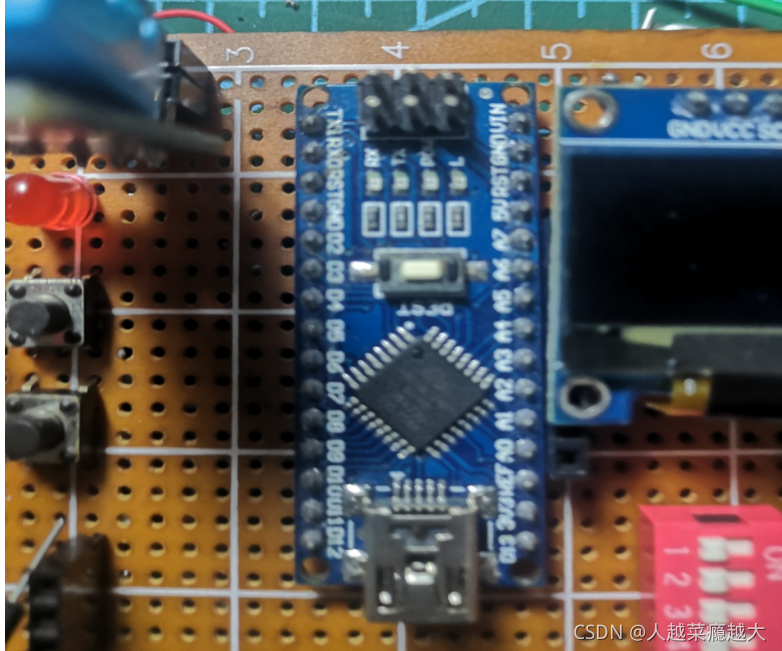

加湿器的控制芯片为Arduino Nano(Atmega328P)

参考下图：

四：湿度传感器

加湿器采用的湿度传感器为DHT11，具体可度娘一下~

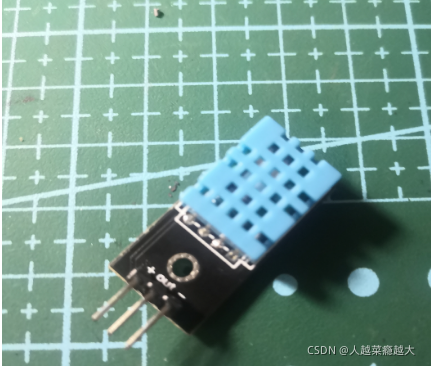

带有上拉电阻的DHT11模块

五：其他介绍

1. 两个按键
2. 一个继电器
3. 备用电源电池开关

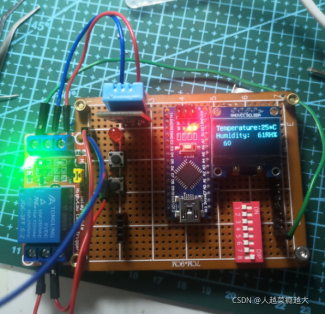

4. 单独供电图：
5.

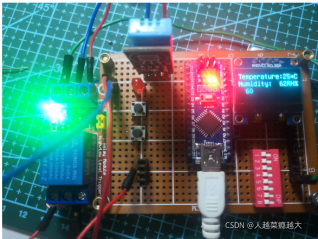

6. USB供电图：单独供电图
7.

8. ACT：雾化片这里就不展示了，tb上有的是>_<

9. 六：软件编程

   软件IDE：Arduino IDE(没错，就是有手就行的ArduinoIDE！)

   ACT：ArduinoIDE下载网址：

   官网下载https://arduino.en.softonic.com/

   百度网盘资源地址：https://pan.baidu.com/s/1pL9CnI7

   网盘资源提取密码：无需提取码

   全部代码如下：

   #include <Arduino.h>

   #include <SimpleDHT.h>

   #include "U8glib.h"

   //#include <U2g2lib.h>

   #define DHTpin 5 //自己按需求修改

   #define Red_led 2

   #define key_1 7

   #define key_2 9

   #define relay 13

   U8GLIB_SSD1306_128X64 u8g(U8G_I2C_OPT_NONE);// 初始化i2c接口

   SimpleDHT11 dht11(DHTpin);//初始化DHT11对象



   String tmp;

   String hmp;

   String KHS = "60";//显示阈值

   int KH=60;        //实际阈值

   void draw_hello(void) {

     u8g.setFont(u8g_font_unifont);

     u8g.drawStr( 0, 22, "Hello Baby!");



   }



   void draw_data(void) {

     //具体显示屏显示内容

     u8g.setFont(u8g_font_unifont);//设置字体

     u8g.drawStr( 0, 16, tmp.c_str());//写入字符串

     u8g.drawStr( 0, 32, hmp.c_str());

     u8g.drawStr( 15, 48, KHS.c_str());

   }



   void setup() {

     // put your setup code here, to run once:

     /*GPIO初始化*/

     //pinMode(Red_led,OUTPUT);

     pinMode(8, OUTPUT);//不知道干啥的

     pinMode(key_1,INPUT);

     pinMode(key_2,INPUT);

     pinMode(relay,OUTPUT);



     /*串口初始化*/

     Serial.begin(9600);

     draw_hello();

     delay(1500);

     /*Here is nothing！！*/

     /*这是一个空行*/

     // flip screen, if required

     // u8g.setRot180();

     // set SPI backup if required

     //u8g.setHardwareBackup(u8g_backup_avr_spi);

     // assign default color value



     if ( u8g.getMode() == U8G_MODE_R3G3B2 ) {

       u8g.setColorIndex(255);     // white

     }

     else if ( u8g.getMode() == U8G_MODE_GRAY2BIT ) {

       u8g.setColorIndex(3);         // max intensity

     }



     else if ( u8g.getMode() == U8G_MODE_BW ) {

       u8g.setColorIndex(1);         // pixel on

     }



     else if ( u8g.getMode() == U8G_MODE_HICOLOR ) {

       u8g.setHiColorByRGB(255,255,255);

     }



   }



   void loop() {

     /*led指示灯闪烁*/

     while(digitalRead(key_1)==LOW){

       delay(10);

       if(digitalRead(key_1)==LOW){

       KH++;

       KHS=String(KH);

       }

     }

     while(digitalRead(key_2)==LOW){

       delay(10);

       if(digitalRead(key_2)==LOW){

       KH++;

       KHS=String(KH);

       }

     }

     digitalWrite(Red_led,HIGH);

     delay(500);

     digitalWrite(Red_led,LOW);

     delay(500);

     //draw_hello();

     delay(1200);

     /*DHT11读取并串口打印显示*/



     byte temperature = 0;

     byte humidity = 0;

     byte humidity_last = 0;

     int err = SimpleDHTErrSuccess;

     if ((err = dht11.read(&temperature, &humidity, NULL)) != SimpleDHTErrSuccess) {

       Serial.print("Read DHT11 failed, err="); Serial.println(err);delay(1000);

       return;

     }

     humidity_last = humidity;

     //字符串拼接

     tmp += String("Temperature:");

     tmp += String(temperature);

     tmp += String("*C");



     hmp += String("Humidity:  ");

     hmp += String(humidity);

     hmp += String("RH%");

     Serial.print((int)temperature); Serial.print(" *C, ");

     Serial.print((int)humidity); Serial.println(" H");

     if(humidity<KH){

       digitalWrite(relay,LOW);

       digitalWrite(A0,LOW);

       Serial.println("Warnning!");

     }

     if(humidity>=KH){

       digitalWrite(A0,HIGH);

       digitalWrite(relay,HIGH);

     }

     /*oled显示屏显示程序*/

     u8g.firstPage();

     do {

       if(humidity != humidity_last){

         u8g.drawStr( 0, 16, tmp.c_str());

         u8g.drawStr( 0, 32, "                ");

         delay(1000);

       }

       draw_data();

     } while( u8g.nextPage() );

   }
