[软工导论③]实验报告一（实验室设备管理系统的需求分析建模、总体结构设计、详细设计、测试）

实验一 实验室设备管理系统的需求分析建模

一.实验目的

   1.确定项目要做什么及其可实施性，在此基础上完成系统的逻辑功能模型的建立。

   2.可采用不同的需求分析技术，完成对项目的需求分析过程，给出系统的逻辑功能模型，数据字典以及规格说明书。

 二.实验任务

   熟悉系统项目的业务流程，根据现有资料绘制系统数据流图，功能分析图，编写数据字典，数据加工处理的描述以及软件系统流程设想图（新系统模型），完成系统需求规格说明书。

三.项目名称

  实验室设备管理系统

   项目用户:

四.系统简介

某大学每学年都需要对实验室设备使用情况进行统计、更新。

其中：

（1）对于已彻底损坏的实验设备做报废处理，同时详细记录有关信息。

（2）对于有严重问题（故障）的需要及时修理，并记录修理日期、设备名、编号、修理厂家、修理费用、责任人等。

（3）对于急需使用但实验室目前又缺乏的设备，需以“申请表”的形式送交上级领导请求批准购买。新设备购入后要立即进行设备登记（包括类别、设备名、编号、型号、规格、单价、数量、购置日期、生产厂家、保质期和经办人等信息），同时更新申请表的内容。

（4）随时对现有设备及其修理、报废情况进行统计、查询，要求能够按类别和时间段等条件进行查询。

五.技术要求和限制条件

   （1）所有工作由专门人员负责完成，其他人不得任意使用。

（2）每件设备在做入库登记时均由系统按类别加自动顺序号编号，形成设备号；设备报废时要及时修改相应的设备记录，且有领导认可。

（3）本系统的数据存储至少包括：设备记录、修理记录、报废记录、申请购买记录。

（4）本系统的输入项至少包括：新设备信息、修理信息、申请购买信息、具体查询统计要求。

（5）本系统的输出项至少包括：设备购买申请表、修理/报废设备资金统计      表。

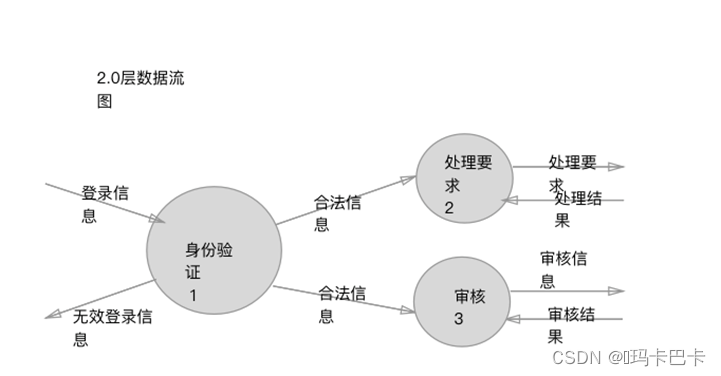

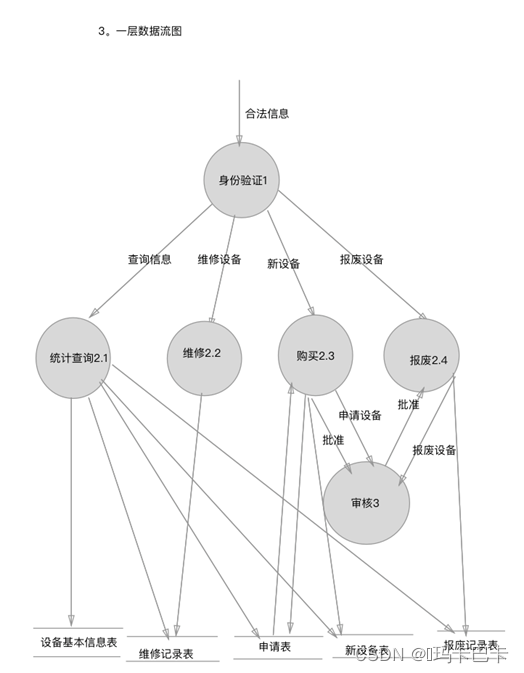

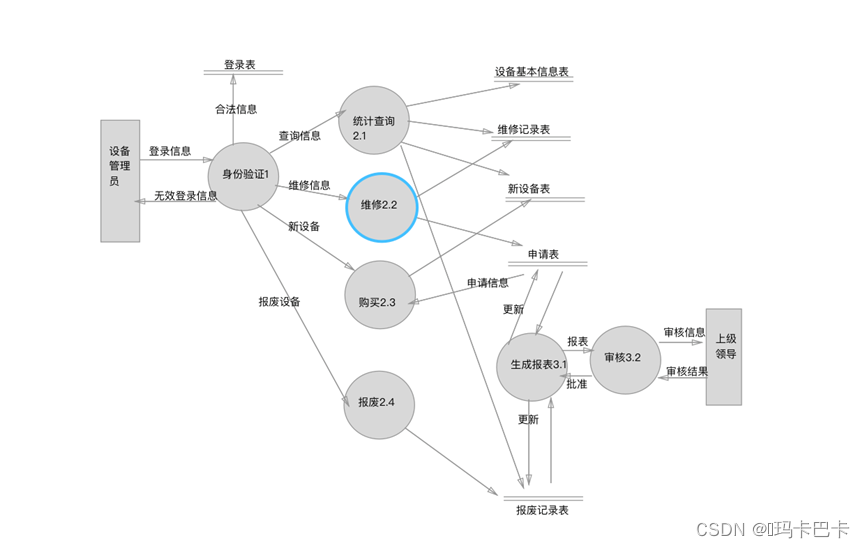

六.实验室设备管理系统的数据流图







七.数据字典

1.数据流条目

（1）登录信息

    输入：设备管理员

    输出：身份验证1

    描述：登录信息=用户名+密码+登录权限

（2）查询信息

    输入：合法人员对设备的查询操作

    输出：设备信息表

    描述：查询信息=设备名／型号／类别／购置日期

（3）维修信息

    输入：所需维修设备的信息

    输出：确定维修设备的信息

    描述：维修信息=设备名+修理日期+修理厂家+修理费  +负责人

  （4）新设备

    输入：购买的新设备的信息

    输出：确定购买的新设备的记录

    描述：新设备=类别+设备名+型号+规格+单价+数量等

（5）报废设备

    输入：所需报废的设备的信息

    输出：报废的设备记录

    描述：报废设备=类别+设备名+型号等

（6）审核信息

    输入：审核3

    输出：上级领导

    描述：审核信息=报废设备信息／新设备购买记录

2.加工条目

    身份验证1，统计查询2.1，维修2.2，购买2.3 ，报废2.4，生产报表3.1，审核3.2

3.文件条目

（1）登录表

    输入：身份验证1

    输出：身份验证1

    数据结构： 用户名+密码+登录权限

（2）设备基本信息表

    输入：统计查询2.1

    数据结构：类别+设备名+型号+规格等

（3）维修记录表

    输入：统计查询2.1 ，维修2.2

    输出：统计查询2.1

    数据结构：设备名+修理日期+修理厂家+修理费+责任人等

  （4）新设备表

    输入：统计查询2.1 购买2.2

    输出：统计查询2.1

    数据结构：类别+设备名+型号+规格+单价+数量+生产厂家+购买人等

  （5）报废记录表

    输入：报废2.4，统计查询2.1，生产报表3.1

    输出：统计查询2.1，生产报表3.1

    数据结构：类别+设备名+型号等

（6）申请表

    输入：统计查询2.1，生产报表3.1

    输出：统计查询2.1，生产报表3.1，购买2.3

    数据结构：设备名+型号+规格+数量+负责人





 实验二  实验室设备管理系统的总体结构设计

一.实验目的

    在实验一的基础上完成系统的体系结构的建立和系统详细设计，并给出相应的系统设计说明书。

二.实验任务

    认真分析实验一的结果，给出系统合理的体系结构，描绘系统结构图，并合理划分系统的各组成模块，最后给出系统的各部分设计说明书。

三.实验内容与要求

    1、实验内容与要求：

（1）用面向数据流的设计方法（教材P48-P52）从需求分析的数据流图导出系统结构图，并进行优化，画出系统的软件结构图。

（2）选择一个模块描绘其程序流程图。

（3）了解N-S图、PAD图、判定表和判定树的使用和特点。

（4）选择一个模块进行输入输出界面设计，输出设计主要指打印输出，输入设计主要指数据录入界面的表单设计。

（5）可以选择ACCESS，SQL SERVER等任何一种数据库进行存储文件格式设计（数据库结构设计）。

四.实验室设备管理系统的软件结构块层次图

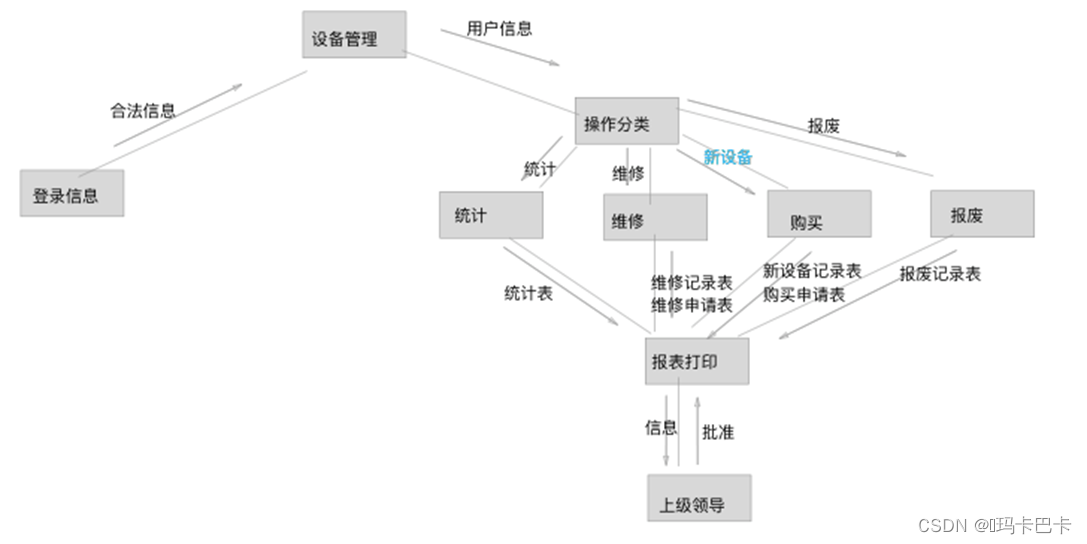

五.实验室设备管理系统的软件结构图



实验三    实验室设备管理系统的详细设计

一.实验室设备管理系统的部分程序流程图

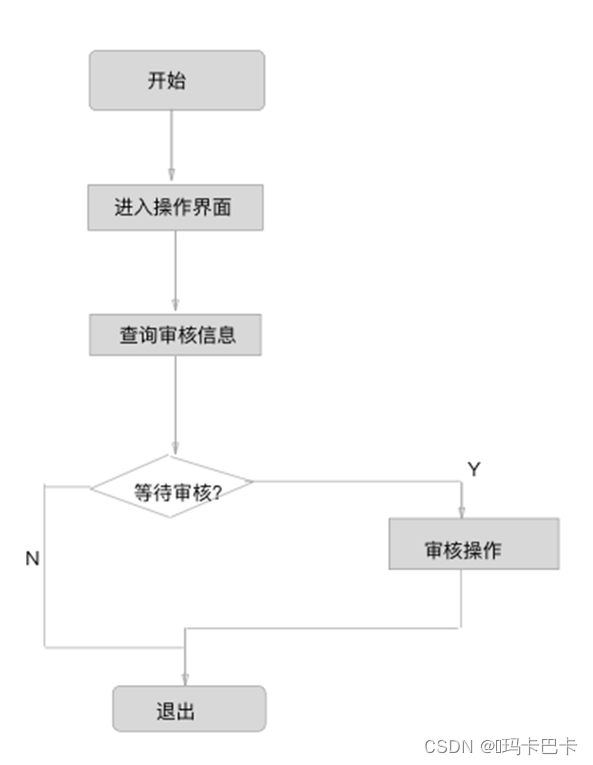

上级领导操作模块

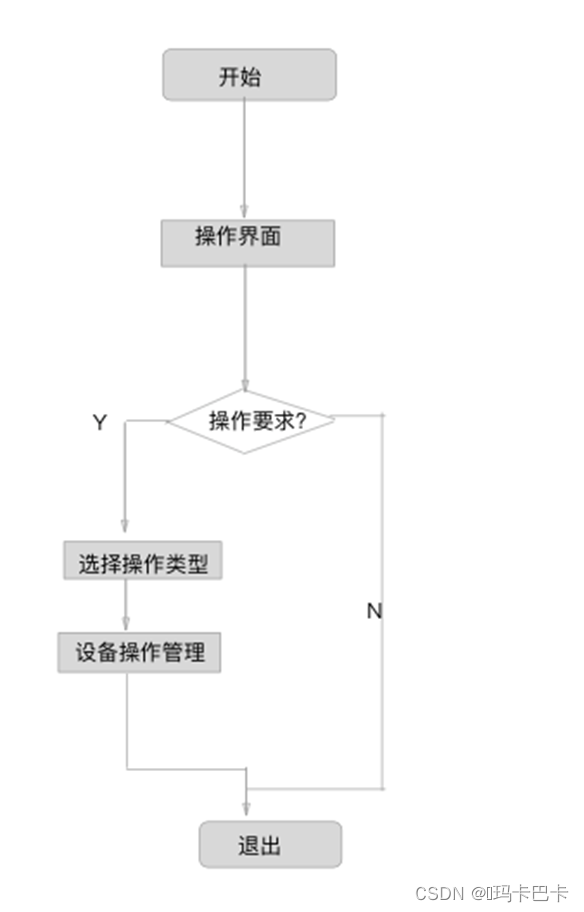

  设备管理员操作模块

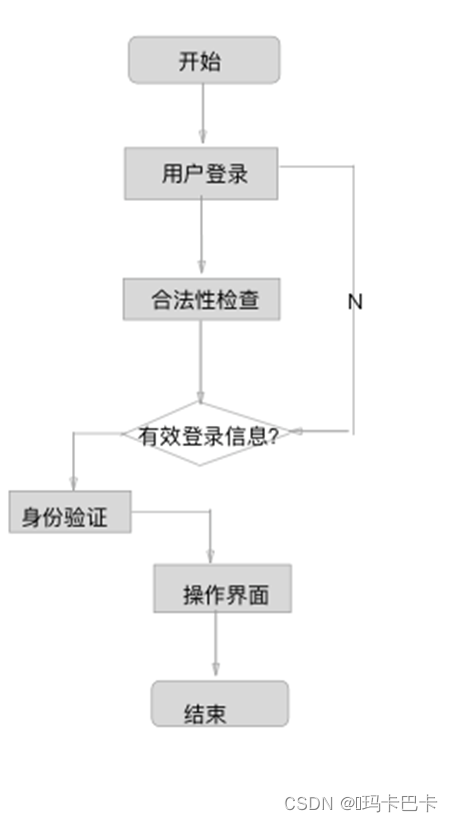

统功能操作模块

二.接口设计

硬件接口

考虑到大量数据的备份等要求，需要保持与磁带机和光盘刻录机的接口，这较易实现。

 软件接口

这里，主要考虑软件与操作系统、数据库管理系统的接口，以及局域网和互联网软件之间   的数据交换。考虑到文档处理时有可能需要较常用的办公软件。比如说Microsoft的office系列，所以尽量实现它们之间的数据格式的自动转换。

实验四   实验室设备管理系统的测试

一.实验目的

在实验三基础上选择一个模块进行编码完成相关测试

1. 了解软件测试方法分类，其中包括：

1. 白盒测试
2. 黑盒测试
3. 静态测试
4. 动态测试

1. 了解测试类型

1. 单元测试
2. 集成测试
3. 确认测试
4. 黑盒测试
5. 白盒测试
6. 功能测试
7. α测试
8. β测试

• 实验任务

正确运用软件测试技术和方法，完成系统的单元测试、综合测试、确认测试、系统测试的方法，掌握测试用例的设计方法，并给出测试报告。

• 实验内容与要求

1、完善系统所设计的程序框图，选择一种程序设计语言，选择合适的模块，完成源程序的编写和单元测试，模拟运行数据，完成测试报告等。

2、能够正确运用软件测试的过程与方法，结合选定项目，复习、巩固软件工程中测试相关的知识，提高软件测试的实践能力。熟悉单元测试、综合测试、确认测试、系统测试的方法，掌握测试用例的设计和实施方法。树立正确的软件测试思想，培养分析问题、解决问题的能力，提高查询资料和撰写书面文件的能力。

• 实验记录

  测试方案：采用黑盒法设计基本测试方案，在黑盒法测试方案中，采用等价划分技术。

  测试的模块：

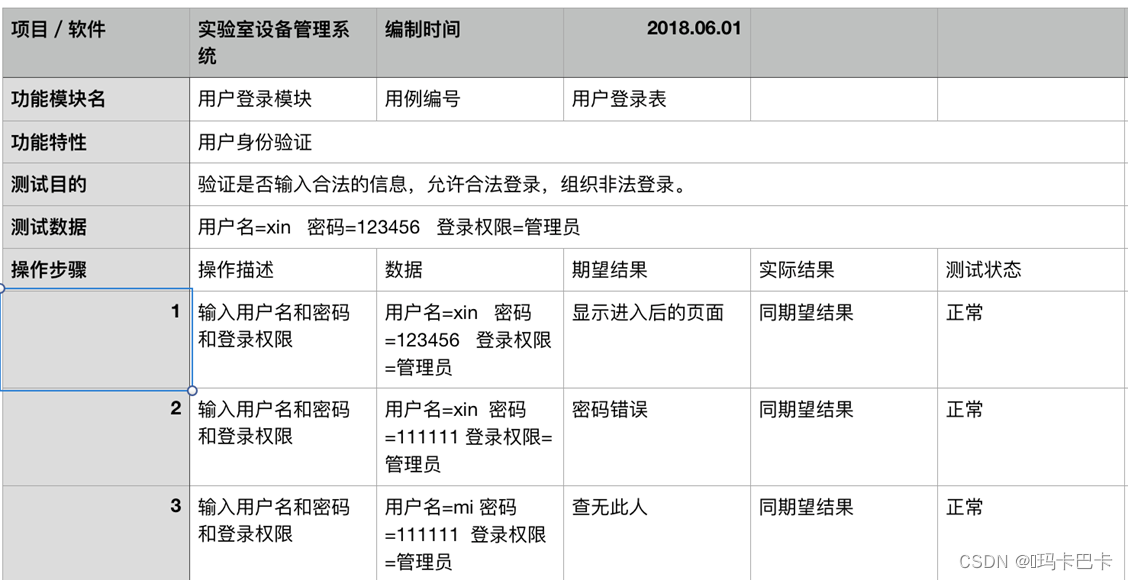

  （1）用户登录模块

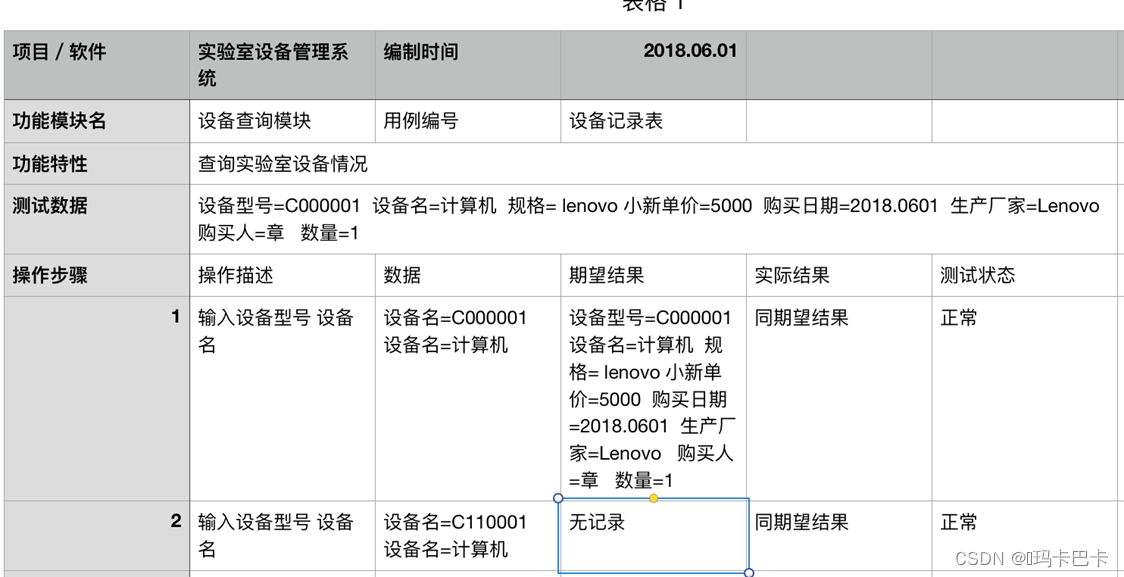

    (2)设备查询模块

  （3）报废记录查询模块

  （4）维修记录查询模块

  （5）维修记录更新模块

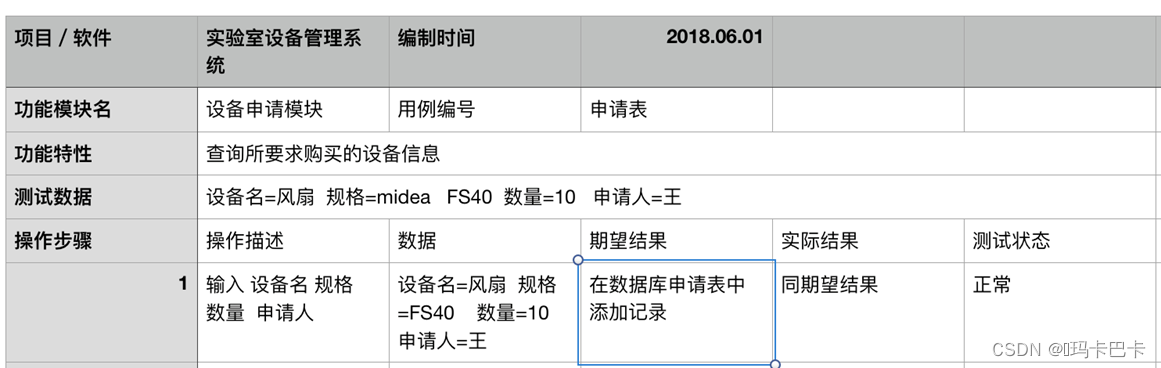

  （6）购买设备申请模块

     (7) 退出系统模块

软件测试结果
